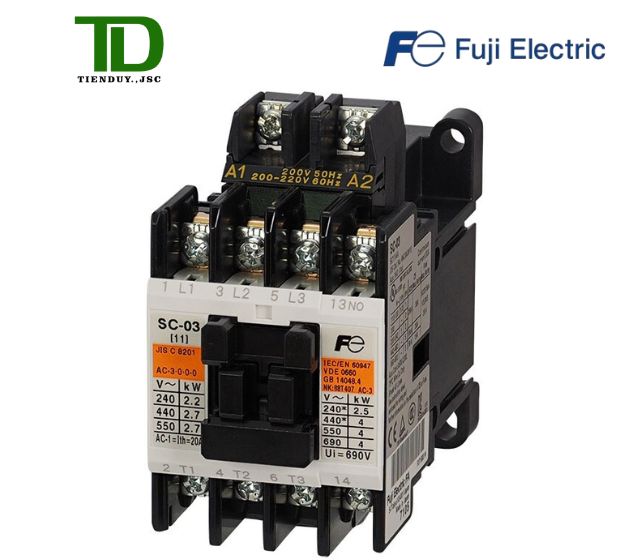

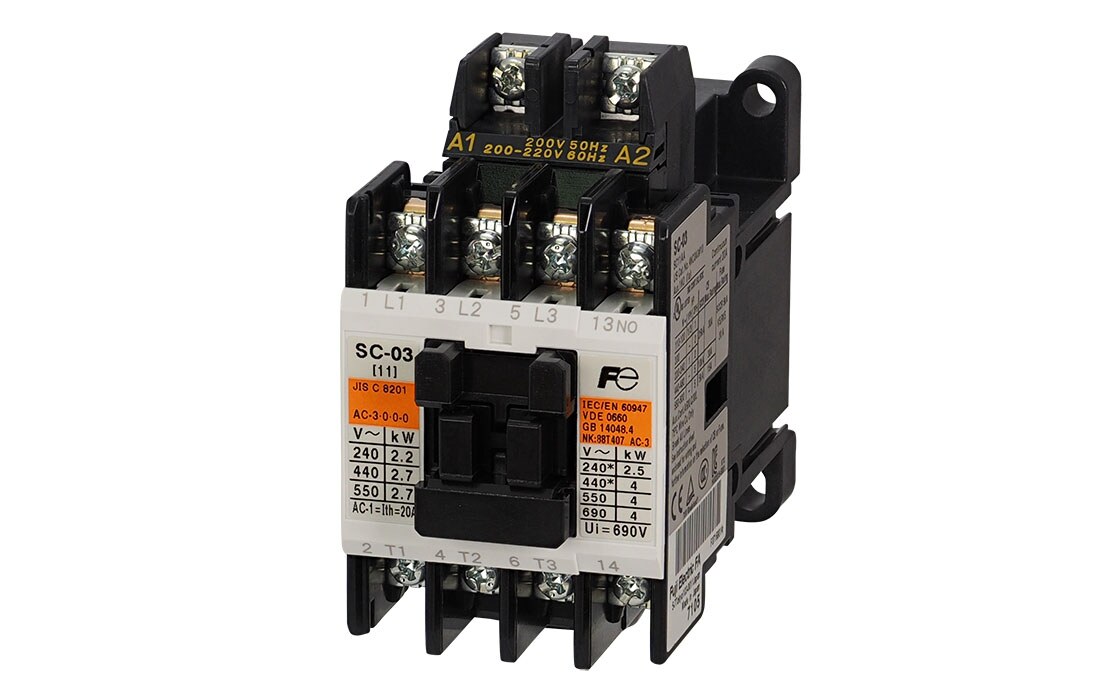

Contactor Fuji SC-03 220V 9A 4kW Chính Hãng
Liên hệ
Contactor Fuji SC-03 là khởi động từ 3 pha, dòng làm việc AC-3 9A tại 380-440V, phù hợp động cơ đến mức tham khảo 4kW. Phiên bản trang này sử dụng cuộn hút 220VAC, có 1NO và dòng nhiệt 20A. Sản phẩm phù hợp giải pháp gọn cho động cơ công suất nhỏ, đặc biệt phù hợp những tủ điều khiển cần tiết kiệm bề rộng lắp đặt. Khi đặt hàng cần xác nhận điện áp coil, dòng động cơ, kiểu khởi động và phụ kiện đi kèm.
Mô tả
Contactor Fuji SC-03 220V là lựa chọn dành cho giải pháp gọn cho động cơ công suất nhỏ, đặc biệt phù hợp những tủ điều khiển cần tiết kiệm bề rộng lắp đặt. Tại lưới 3 pha 380-440V, thiết bị có dòng làm việc AC-3 9A và mức công suất động cơ tham khảo 4kW. Cấu hình 1NO hỗ trợ xây dựng mạch tự giữ, liên động và phản hồi trạng thái tùy yêu cầu của tủ điều khiển.
Để so sánh thêm các cấp dòng trong cùng hệ, tham khảo danh mục khởi động từ Fuji trước khi chốt frame và điện áp coil.
Thông số kỹ thuật contactor Fuji SC-03 220V
| Thông số | Giá trị |
| Thương hiệu | Fuji Electric – thương hiệu Nhật Bản; xuất xứ thực tế theo nhãn/lô hàng |
| Model | SC-03 |
| Loại | Contactor/khởi động từ 3 pha, 3 cực chính |
| Category sử dụng | AC-3 theo IEC 60947-4-1 |
| Công suất động cơ AC-3 | 2.5kW 200-240V; 4kW 380-440V; 4kW 500-550V; 4kW 600-660V |
| Dòng làm việc AC-3 | 11A 200-240V; 9A 380-440V; 7A 500-550V; 5A 600-660V |
| Dòng nhiệt quy ước | 20A |
| Điện áp cuộn hút | 220VAC; xác nhận tần số và mã coil trên nhãn |
| Tiếp điểm phụ | 1NO |
| Kích thước tham khảo W x H x D | 43 x 81 x 80 mm |
| Khối lượng tham khảo | 0,32 kg |
| Độ bền điện | 2 triệu lần đóng cắt theo điều kiện rating Fuji |
| Độ bền cơ | 10 triệu lần thao tác |
| Chu kỳ thao tác tham khảo | 1.800 lần/giờ |
| Rơ le nhiệt phối hợp | TR-0N/3 |
| Tiêu chuẩn dòng SC | IEC/EN 60947-4-1; JIS C 8201-4-1; UL 508; CSA C22.2; CCC; VDE/TÜV theo cấu hình/chứng nhận |
Lưu ý kỹ thuật: Rating phụ thuộc điện áp, category sử dụng và điều kiện làm việc. Khi chốt đơn phải đối chiếu catalogue cùng nhãn sản phẩm thực tế.
Điểm nổi bật của Fuji SC-03
Đúng cấp tải 9A cho động cơ 4kW
Theo bảng rating Fuji, SC-03 đạt 9A AC-3 và 4kW tại 380-440V. AC-3 là category thường dùng khi đóng cắt động cơ lồng sóc: contactor đóng lúc động cơ khởi động và ngắt khi động cơ đang chạy. Đây là dữ liệu sàng lọc model ban đầu; dòng trên nhãn động cơ và điều kiện tải vẫn là căn cứ chốt cuối cùng.
Cấu hình tiếp điểm phục vụ điều khiển
Ba tiếp điểm chính dùng để đóng cắt nguồn 3 pha. Cụm tiếp điểm phụ 1NO hỗ trợ mạch điều khiển, nhưng không được dùng thay tiếp điểm động lực. Khi cần thêm tín hiệu cho PLC, đèn báo, liên động hoặc bộ đếm thao tác, có thể chọn khối phụ tương thích sau khi kiểm tra catalogue.
Khi cần thêm tín hiệu phản hồi, có thể tham khảo tiếp điểm phụ contactor Fuji; phải đối chiếu đúng mã phụ kiện tương thích với frame trước khi đặt hàng.
Ứng dụng phù hợp của contactor SC-03
Với mức 9A/4kW tại 380-440V, SC-03 thường được cân nhắc cho các nhóm tải sau:
- Bơm nước và bơm tuần hoàn cỡ nhỏ.
- Quạt thông gió, quạt hút tủ điện và AHU nhỏ.
- Băng tải nhẹ, máy đóng gói, máy chế biến quy mô nhỏ.
- Mạch điều khiển máy nén hoặc thiết bị gia nhiệt có tính toán dòng phù hợp.
Cách chọn contactor Fuji SC-03 đúng kỹ thuật
- Đọc dòng định mức, công suất, điện áp và hệ số công suất trên nhãn động cơ; đối chiếu với rating AC-3 9A/4kW tại 380-440V.
- Xác định chính xác nguồn điều khiển: AC hay DC, điện áp danh định và tần số. Không đặt hàng chỉ bằng cụm từ ‘coil 220V’ nếu sơ đồ chưa thể hiện loại nguồn.
- Chọn rơ le nhiệt TR-0N/3 hoặc giải pháp bảo vệ tương đương có dải chỉnh bao phủ dòng động cơ thực tế; chỉnh theo nhãn motor và hướng dẫn thiết kế.
Phần bảo vệ quá tải nên được phối hợp với rơ le nhiệt Fuji TR-0N/3 theo dải chỉnh phù hợp dòng định mức trên nhãn động cơ.
Hướng dẫn lắp đặt và vận hành SC-03
Với kích thước nhỏ và khả năng lắp ray 35mm, SC-03 thuận tiện cho tủ điều khiển phân tán. Dây động lực phải được bấm đầu cốt đúng cỡ, siết theo catalogue và tách khỏi dây tín hiệu để giảm nhiễu.
- Cắt và khóa nguồn trước khi thi công; xác nhận hết điện bằng thiết bị đo phù hợp.
- Lắp contactor thẳng đứng trên bề mặt chắc chắn, giữ khoảng thoáng và hướng lắp theo tài liệu Fuji.
| Cảnh báo: Thông tin này hỗ trợ lựa chọn sản phẩm, không thay thế bản vẽ thiết kế và quy trình an toàn điện. Việc lắp đặt phải do người có chuyên môn thực hiện. |
So sánh SC-03 với model liền kề

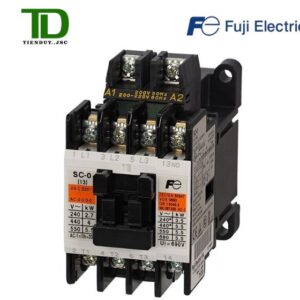

SC-03 phù hợp khi động cơ 380-440V không vượt mức tham khảo 4kW và yêu cầu chỉ cần một tiếp điểm phụ 1NO. SC-0 nâng dòng AC-3 lên 12A, công suất lên 5,5kW; vì vậy không nên thay SC-0 bằng SC-03 chỉ vì hai model có kích thước gần nhau.
Để đối chiếu chênh lệch dòng, kích thước và cấu hình tiếp điểm, xem thêm contactor Fuji SC-0.
Báo giá contactor Fuji SC-03 tại Tiến Duy
Liên hệ Tiến Duy JSC – Hotline 0936 503 386 – Email salestienduy@gmail.com để kiểm tra tồn kho, chứng từ CO/CQ theo lô, thời gian giao và chính sách số lượng.
Câu hỏi thường gặp về Fuji SC-03
Contactor Fuji SC-03 dùng cho động cơ bao nhiêu kW?
Theo rating AC-3 của Fuji, model đạt 4kW tại 380-440V và 2.5kW tại 200-240V. Cần đối chiếu thêm dòng trên nhãn động cơ, kiểu khởi động và điều kiện vận hành.
Dòng định mức của SC-03 là bao nhiêu?
Dòng làm việc AC-3 tại 380-440V là 9A; dòng nhiệt quy ước là 20A. Hai thông số có ý nghĩa khác nhau và không được dùng thay thế cho nhau khi chọn động cơ.
SC-03 220V dùng điện AC hay DC?
Phiên bản trang này dùng coil 220VAC. Model có thể có các mã điện áp coil khác, nên cần xác nhận đúng tem sản phẩm và không cấp nguồn DC cho coil AC.
Contactor SC-03 có bảo vệ quá tải không?
Không. Contactor chỉ thực hiện đóng cắt. Cần phối hợp rơ le nhiệt TR-0N/3 hoặc giải pháp được thiết kế phù hợp, cùng MCCB/cầu chì bảo vệ ngắn mạch.
