Sứ đỡ thanh cái EL-500
Liên hệ
Sứ đỡ thanh cái EL-500 là dòng giá đỡ thanh cái kích thước lớn, được sử dụng trong các tủ điện công nghiệp yêu cầu khả năng chịu lực và cách điện cao.
Mô tả
Sứ đỡ thanh cái EL-500 là thanh đỡ và cách điện dùng để cố định hệ thống thanh cái trong tủ điện. Với chiều dài 500mm, thân sản phẩm bằng vật liệu BMC và nhiều vị trí rãnh để bố trí thanh cái, EL-500 phù hợp cho các tủ điện có hệ thống busbar kích thước lớn hoặc cần bố trí nhiều thanh dẫn trên cùng một thanh đỡ. Sản phẩm được ứng dụng trong tủ điện tổng, tủ MSB, MDB, tủ phân phối và các hệ thống điện công nghiệp.
Sứ đỡ thanh cái EL-500 là gì?

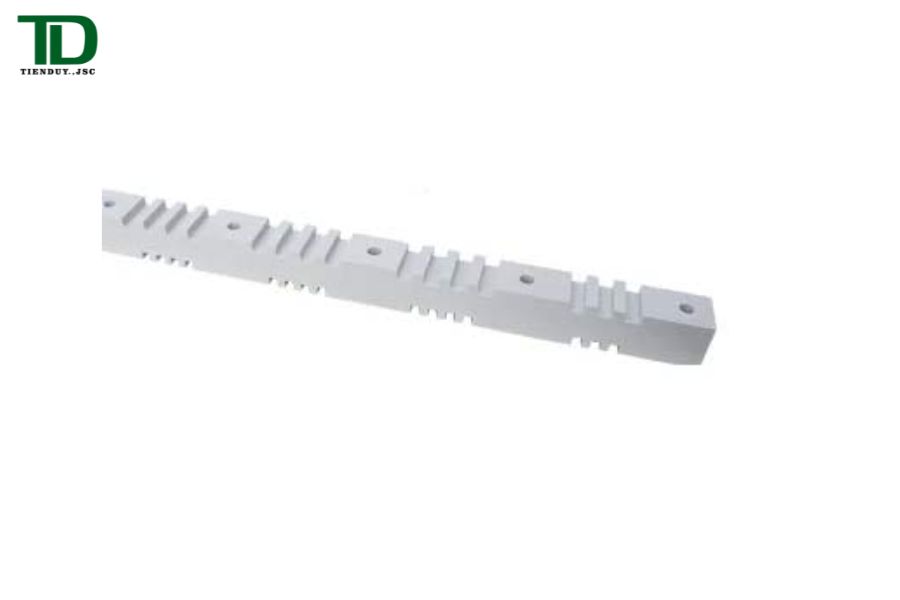

EL-500 là loại sứ đỡ thanh cái dạng thanh, có chiều dài 500mm. Khác với các loại sứ đỡ tròn hoặc sứ đỡ dạng bậc thang, EL-500 có kết cấu dài, trên thân bố trí các vị trí rãnh để giữ và định vị thanh cái.
Trong tủ điện, thanh cái thường được sử dụng để dẫn và phân phối điện giữa các thiết bị. Do đó, thanh cái cần được cố định chắc chắn, đồng thời phải được cách ly với phần vỏ hoặc kết cấu kim loại của tủ. Sứ đỡ thanh cái EL-500 tạo ra vị trí gá đỡ giữa thanh cái và kết cấu tủ, giúp bố trí hệ thống busbar gọn gàng hơn.

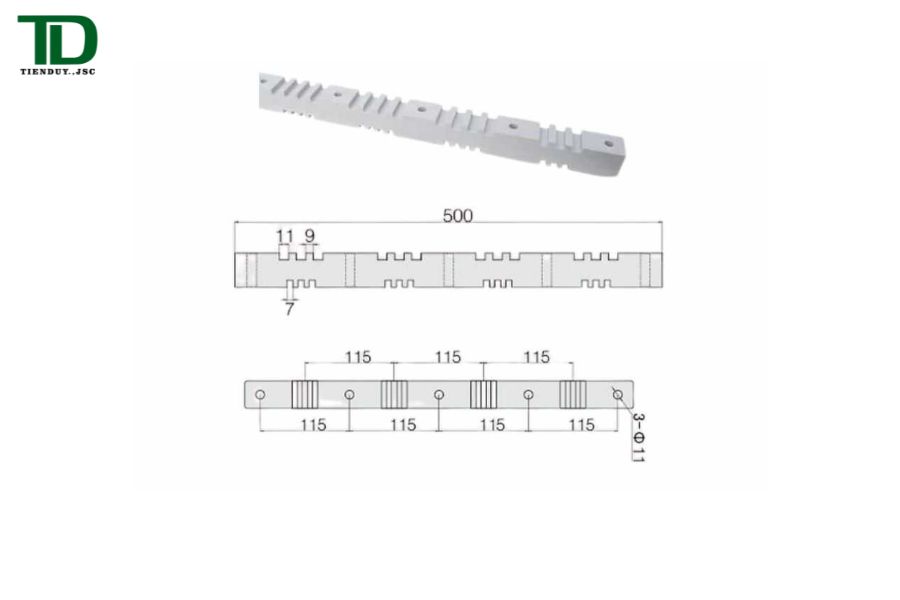

Theo thông tin sản phẩm hiện có, EL-500 có chiều dài 500mm, chiều rộng 34mm, chiều cao 28mm, khoảng cách lỗ 115mm, 4 lỗ bắt vít Ø18mm và kích thước rãnh 11mm. Thân sản phẩm sử dụng vật liệu BMC và có nhiệt độ làm việc được công bố từ -40°C đến +140°C.
Thông số kỹ thuật sứ đỡ thanh cái EL-500
| Thông số | Giá trị |
| Model | EL-500 |
| Loại sản phẩm | Thanh đỡ thanh cái |
| Ứng dụng | Cố định và cách điện thanh cái |
| Chiều dài tổng thể | 500 mm |
| Chiều rộng | 34 mm |
| Chiều cao | 28 mm |
| Khoảng cách lỗ | 115 mm |
| Lỗ bắt vít | 4 × Ø18 mm |
| Kích thước rãnh | 11 mm |
| Vật liệu thân | BMC |
| Màu sắc | Xám |
| Nhiệt độ làm việc | -40°C đến +140°C |
| Ứng dụng chính | Tủ MSB, MDB, tủ điện tổng, tủ phân phối |
Các thông số trên nên được sử dụng thống nhất trong title, bảng thông số, mô tả ngắn và nội dung sản phẩm để tránh tình trạng mỗi phần hiển thị một kích thước khác nhau.
Đặc điểm của thanh đỡ busbar EL-500
Chiều dài 500mm, phù hợp hệ thống thanh cái kích thước lớn
Điểm dễ nhận biết nhất của EL-500 là chiều dài 500mm. So với các model EL có kích thước ngắn hơn, sản phẩm tạo ra một thanh đỡ dài, phù hợp cho các hệ thống cần bố trí nhiều vị trí giữ thanh cái trên cùng một cụm.
Chiều dài lớn cũng giúp người thiết kế có thêm không gian để bố trí hệ thống busbar. Tuy nhiên, không nên lựa chọn EL-500 chỉ dựa vào chiều dài. Cần kiểm tra thêm vị trí rãnh, khoảng cách giữa các thanh cái và không gian thực tế bên trong tủ.
Thân BMC có khả năng cách điện
Phần thân EL-500 được chế tạo từ BMC – Bulk Molding Compound. Đây là vật liệu composite được sử dụng phổ biến trong các phụ kiện cách điện nhờ đặc tính cơ học và khả năng làm việc trong môi trường có nhiệt độ tương đối cao.
Theo thông tin của sản phẩm, EL-500 có dải nhiệt độ làm việc từ -40°C đến +140°C. Tuy nhiên, nhiệt độ thực tế trong tủ điện còn phụ thuộc vào tải, kích thước thanh cái, thông gió và nhiệt lượng phát sinh từ các thiết bị khác.
Kết cấu dạng thanh có rãnh định vị
EL-500 sử dụng các vị trí rãnh để bố trí thanh cái. Thiết kế này giúp thanh cái được đặt theo vị trí định sẵn thay vì chỉ cố định trên một bề mặt phẳng.
Một số tài liệu thị trường mô tả EL-500 là loại thanh đỡ có 2 mặt rãnh và 4 vị trí mỗi mặt, với khoảng cách khoảng 116mm. Tuy nhiên, vì thông số rãnh trên trang Tiến Duy hiện ghi 11mm, cần ưu tiên kiểm tra trực tiếp sản phẩm hoặc bản vẽ kỹ thuật trước khi đưa các thông số chi tiết về từng mặt vào nội dung chính thức.
EL-500 phù hợp với những loại tủ điện nào?
Sứ đỡ thanh cái EL-500 thường phù hợp với các hệ thống có thanh cái đồng hoặc thanh dẫn điện cần được bố trí cố định bên trong tủ.
Tủ điện MSB
Tủ MSB thường có hệ thống thanh cái chính và nhiều thiết bị đóng cắt. EL-500 có thể được sử dụng để tạo điểm đỡ và bố trí thanh cái theo phương án thiết kế của tủ.
Tủ MDB và tủ phân phối
Trong tủ MDB hoặc tủ phân phối, thanh cái có nhiệm vụ dẫn điện đến các nhánh khác nhau. Việc sử dụng giá đỡ phù hợp giúp hệ thống được bố trí ổn định và thuận tiện hơn khi kiểm tra.
Tủ điện tổng
Với các tủ điện có không gian rộng và hệ thống busbar dài, thanh đỡ EL-500 có thể phù hợp hơn các model EL ngắn khi cần bố trí nhiều vị trí trên cùng một thanh đỡ.
Tủ điện công nghiệp
EL-500 cũng có thể được sử dụng trong các tủ điều khiển hoặc tủ phân phối công nghiệp có yêu cầu về gá đỡ và cách điện thanh cái.
Việc lựa chọn vẫn cần dựa trên bản vẽ thiết kế, kích thước thanh cái, khoảng cách cần thiết và phương án bố trí thực tế.
So sánh kích thước EL-500 với các model EL khác
Dòng EL có nhiều model với chiều dài và khoảng cách bố trí khác nhau. Vì vậy, không nên thay thế EL-500 bằng một model khác chỉ vì cùng thuộc nhóm thanh đỡ thanh cái.
| Model | Chiều dài tham khảo | Số vị trí/cực tham khảo | Khoảng cách tham khảo |
| EL-270 | 270 mm | 3 cực | Khoảng 100 mm |
| EL-295 | 295 mm | 4 cực | Khoảng 75 mm |
| EL-409 | Khoảng 409 mm | 4 cực | Khoảng 106 mm |
| EL-500 | 500 mm | 4 cực/mặt | Khoảng 115–116 mm |
| EL-600 | 600 mm | 4 cực/mặt | Khoảng 140 mm |
Sứ đỡ thanh cái EL-500 nằm trong nhóm thanh đỡ có kích thước lớn hơn EL-295 và EL-409 nhưng ngắn hơn EL-600. Do đó, model phù hợp khi cần chiều dài khoảng 500mm và khoảng cách bố trí tương ứng.
Cần lưu ý rằng các model EL có thể khác nhau về số mặt rãnh, số rãnh, chiều rộng rãnh và khoảng cách tâm. Vì vậy, khi thay thế sản phẩm cũ, cần đối chiếu đúng model thay vì chỉ dựa vào chiều dài.
Cách chọn sứ đỡ thanh cái EL-500
Trước khi lựa chọn Sứ đỡ thanh cái EL-500, nên kiểm tra các yếu tố sau.
Kiểm tra chiều dài cần sử dụng
Sứ đỡ thanh cái EL-500 có chiều dài 500mm. Cần đo không gian lắp đặt thực tế và xác định xem thanh đỡ có phù hợp với chiều rộng hoặc chiều cao của cụm busbar hay không.
Kiểm tra kích thước thanh cái
Kích thước rãnh là thông số quan trọng. Trang sản phẩm hiện công bố rãnh 11mm, do đó cần kiểm tra chiều dày và phương án đặt thanh cái thực tế.
Không nên chọn sản phẩm chỉ dựa trên chiều rộng thanh cái. Cần kiểm tra cả chiều dày, cách đặt thanh cái và vị trí rãnh.
Kiểm tra khoảng cách giữa các thanh
Khoảng cách giữa các vị trí bố trí thanh cái phải phù hợp với thiết kế tủ. Nếu cần khoảng cách khác, có thể cân nhắc các model EL khác thay vì cố sử dụng Sứ đỡ thanh cái EL-500.
Kiểm tra vị trí bắt vít
Sứ đỡ thanh cái EL-500 có 4 lỗ bắt vít Ø18mm và khoảng cách lỗ được công bố là 115mm. Trước khi gia công tấm đế hoặc thanh gá, cần đo lại sản phẩm thực tế để đảm bảo đúng vị trí.
Kiểm tra không gian bên trong tủ
Ngoài chiều dài 500mm, cần tính đến:
- Không gian cho thanh cái.
- Bulông và dụng cụ siết.
- Khoảng cách với vách tủ.
- Khoảng cách với CB và các thiết bị khác.
- Không gian phục vụ bảo trì.
Hướng dẫn lắp đặt sứ đỡ thanh cái EL-500
Việc lắp đặt nên được thực hiện khi hệ thống đã ngắt điện và theo đúng bản vẽ tủ điện.
Bước 1: Xác định vị trí lắp đặt
Đánh dấu vị trí thanh đỡ trên khung hoặc tấm gá. Kiểm tra hướng lắp để các vị trí rãnh phù hợp với hướng của thanh cái.
Bước 2: Kiểm tra khoảng cách lỗ
Đo thực tế khoảng cách giữa các lỗ trên EL-500 trước khi khoan hoặc gia công vị trí lắp đặt.
Bước 3: Cố định thanh đỡ
Sử dụng bulông và phụ kiện phù hợp để cố định EL-500 vào kết cấu tủ. Các vị trí liên kết cần được siết chắc nhưng không nên tạo lực bất thường lên thân BMC.
Bước 4: Đặt thanh cái vào vị trí
Đưa thanh cái vào các rãnh hoặc vị trí đỡ theo thiết kế. Kiểm tra thanh cái có nằm thẳng và ổn định hay không.
Bước 5: Kiểm tra toàn bộ hệ thống
Sau khi hoàn thiện, kiểm tra khoảng cách giữa các thanh cái, khoảng cách với kết cấu kim loại và khả năng thao tác bảo trì.
Đối với hệ thống điện công suất lớn, việc tính toán lực cơ khí, khoảng cách cách điện và yêu cầu an toàn cần được thực hiện theo tiêu chuẩn và bản thiết kế của hệ thống, không nên chỉ dựa vào thông số kích thước của thanh đỡ.
FAQ – Câu hỏi thường gặp về EL-500
Sứ đỡ thanh cái EL-500 dài bao nhiêu?
Sứ đỡ thanh cái EL-500 có chiều dài 500mm.
Sứ đỡ thanh cái EL-500 có kích thước bao nhiêu?
Thông số hiện có gồm chiều dài 500mm, chiều rộng 34mm và chiều cao 28mm.
Sứ đỡ thanh cái EL-500 làm bằng vật liệu gì?
Thân sản phẩm sử dụng vật liệu BMC.
Sứ đỡ thanh cái EL-500 có bao nhiêu lỗ bắt vít?
Theo thông tin sản phẩm, EL-500 có 4 lỗ bắt vít Ø18mm.
Kích thước rãnh EL-500 là bao nhiêu?
Trang sản phẩm hiện ghi kích thước rãnh 11mm. Nếu sử dụng với thanh cái có kích thước đặc biệt hoặc thay thế model cũ, nên đo trực tiếp sản phẩm trước khi lắp đặt.
Sứ đỡ thanh cái EL-500 khác EL-409 như thế nào?
Khác biệt chính nằm ở chiều dài và khoảng cách bố trí. EL-500 có chiều dài 500mm, trong khi EL-409 ngắn hơn và có thông số khoảng cách khác. Không nên thay thế trực tiếp nếu chưa kiểm tra kích thước rãnh và vị trí lắp đặt.
Sứ đỡ thanh cái EL-500 có thể dùng cho tủ MSB không?
Có thể sử dụng trong tủ MSB nếu kích thước thanh cái, phương án gá đỡ và yêu cầu kỹ thuật của hệ thống phù hợp.
Có nên dùng một thanh EL-500 cho toàn bộ hệ thống thanh cái?
Tùy thuộc vào chiều dài, trọng lượng và thiết kế cụm busbar. Với hệ thống lớn, có thể cần sử dụng nhiều điểm đỡ để đảm bảo độ ổn định cơ khí.
Kết luận
Sứ đỡ thanh cái EL-500 là thanh đỡ busbar có chiều dài 500mm, kích thước thân 34 × 28mm, sử dụng vật liệu BMC và được thiết kế để cố định, định vị thanh cái trong các tủ điện. Với kích thước lớn, sản phẩm phù hợp cho tủ điện tổng, MSB, MDB và các hệ thống phân phối có không gian bố trí busbar tương ứng.
Để lựa chọn đúng model, cần kiểm tra chiều dài thanh đỡ, kích thước và chiều dày thanh cái, vị trí rãnh, khoảng cách lắp đặt và số lượng điểm đỡ cần thiết. Đặc biệt, với thông số rãnh, nên ưu tiên bản vẽ kỹ thuật hoặc đo trực tiếp hàng thực tế để tránh nhầm lẫn giữa các phiên bản EL-500 trên thị trường.
