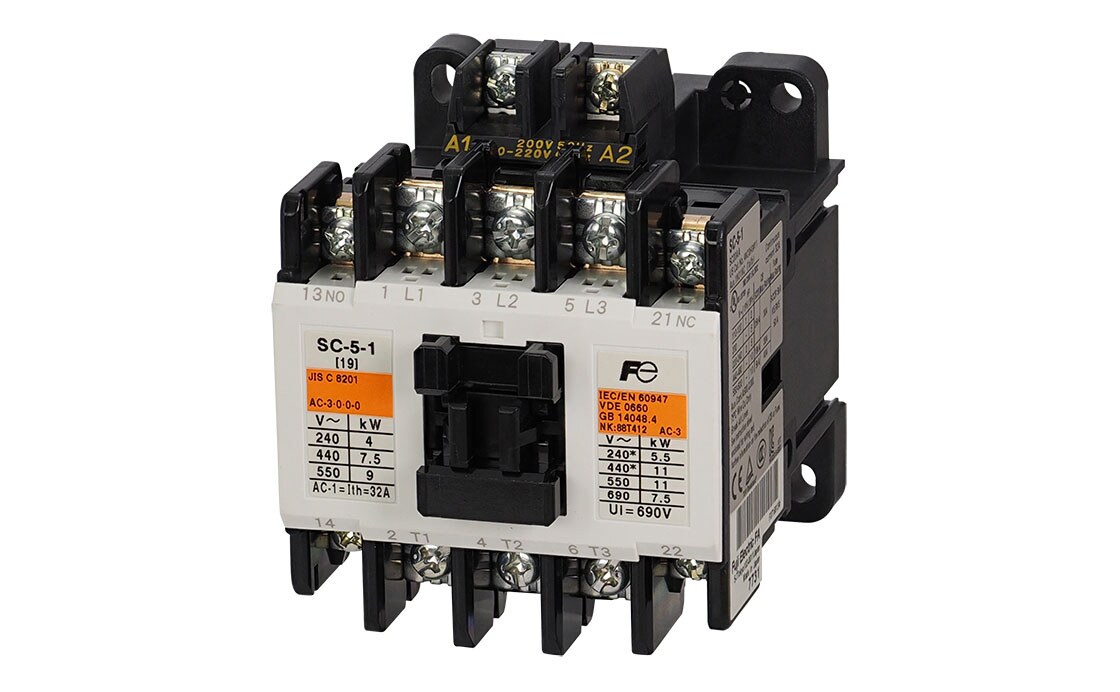

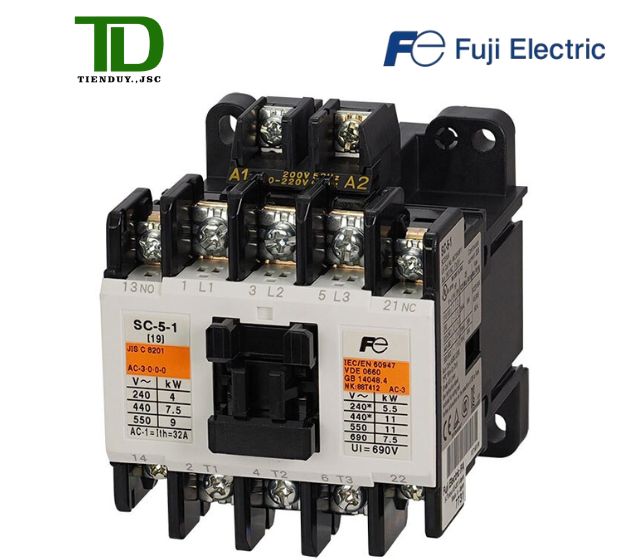

Contactor Fuji SC-5-1 220V 22A 11kW NO+NC
Liên hệ
Contactor Fuji SC-5-1 là khởi động từ 3 pha, dòng làm việc AC-3 22A tại 380-440V, phù hợp động cơ đến mức tham khảo 11kW. Phiên bản trang này sử dụng cuộn hút 220VAC, có 1NO+1NC và dòng nhiệt 32A. Sản phẩm phù hợp contactor 11kW tích hợp 1NO+1NC cho mạch điều khiển cần phản hồi và liên động. Khi đặt hàng cần xác nhận điện áp coil, dòng động cơ, kiểu khởi động và phụ kiện đi kèm.
Mô tả
Trong một tủ điều khiển động cơ, chọn đúng cấp contactor quyết định trực tiếp đến nhiệt độ tiếp điểm và độ ổn định khi khởi động. Fuji SC-5-1 bản coil 220V được định mức 22A AC-3, tương ứng động cơ 11kW ở 380-440V. Model phù hợp contactor 11kW tích hợp 1NO+1NC cho mạch điều khiển cần phản hồi và liên động và có sẵn 1NO+1NC cho phần điều khiển.
Để so sánh thêm các cấp dòng trong cùng hệ, tham khảo danh mục khởi động từ Fuji trước khi chốt frame và điện áp coil.
Thông số kỹ thuật contactor Fuji SC-5-1 220V
| Thông số | Giá trị |
| Thương hiệu | Fuji Electric – thương hiệu Nhật Bản; xuất xứ thực tế theo nhãn/lô hàng |
| Model | SC-5-1 |
| Loại | Contactor/khởi động từ 3 pha, 3 cực chính |
| Category sử dụng | AC-3 theo IEC 60947-4-1 |
| Công suất động cơ AC-3 | 5.5kW 200-240V; 11kW 380-440V; 11kW 500-550V; 7.5kW 600-660V |
| Dòng làm việc AC-3 | 22A 200-240V; 22A 380-440V; 17A 500-550V; 9A 600-660V |
| Dòng nhiệt quy ước | 32A |
| Điện áp cuộn hút | 220VAC; xác nhận tần số và mã coil trên nhãn |
| Tiếp điểm phụ | 1NO+1NC |
| Kích thước tham khảo W x H x D | 64 x 90 x 91 mm |
| Khối lượng tham khảo | 0,38 kg |
| Độ bền điện | 2 triệu lần đóng cắt theo điều kiện rating Fuji |
| Độ bền cơ | 10 triệu lần thao tác |
| Chu kỳ thao tác tham khảo | 1.800 lần/giờ |
| Rơ le nhiệt phối hợp | TR-5-1N/3 |
| Tiêu chuẩn dòng SC | IEC/EN 60947-4-1; JIS C 8201-4-1; UL 508; CSA C22.2; CCC; VDE/TÜV theo cấu hình/chứng nhận |
Lưu ý kỹ thuật: Rating phụ thuộc điện áp, category sử dụng và điều kiện làm việc. Khi chốt đơn phải đối chiếu catalogue cùng nhãn sản phẩm thực tế.
Điểm nổi bật của Fuji SC-5-1
Đúng cấp tải 22A cho động cơ 11kW
Fuji công bố riêng rating theo từng cấp điện áp. Ở lưới 380-440V phổ biến tại Việt Nam, SC-5-1 được xếp 22A/11kW theo AC-3. Nếu dùng ở 200-240V, 500-550V hoặc 600-660V, phải lấy đúng cột tương ứng trong bảng thông số thay vì giữ nguyên công suất 11kW.
Cấu hình tiếp điểm phục vụ điều khiển
Mạch lực đi qua ba cực chính, còn 1NO+1NC phục vụ logic điều khiển. NO thường dùng cho tự giữ hoặc báo chạy; NC thường dùng cho khóa liên động hoặc báo dừng. Việc phân công có thể thay đổi theo bản vẽ nhưng không được vượt rating tiếp điểm phụ.
Khi cần thêm tín hiệu phản hồi, có thể tham khảo tiếp điểm phụ contactor Fuji; phải đối chiếu đúng mã phụ kiện tương thích với frame trước khi đặt hàng.
Ứng dụng phù hợp của contactor SC-5-1
Những ứng dụng dưới đây phù hợp với vị trí 22A của SC-5-1, với điều kiện dòng động cơ và chế độ khởi động đã được kiểm tra:
- Tủ bơm 11kW có giám sát chạy và báo lỗi.
- Mạch đảo chiều hoặc liên động cơ khí-điện.
- Máy nén, quạt và băng tải có phản hồi PLC.
- Cụm máy cần chuyển chế độ bằng tiếp điểm phụ độc lập.
Cách chọn contactor Fuji SC-5-1 đúng kỹ thuật
- Thu thập ảnh nhãn motor, sơ đồ khởi động và thông tin số lần chạy/giờ; thiếu một trong ba dữ liệu này dễ dẫn tới chọn sai.
- Dùng 22A/11kW ở 380-440V làm giới hạn AC-3 tham khảo, rồi kiểm tra biên tải trong điều kiện nhiệt độ thực tế.
- Phân biệt rõ điện áp động lực với điện áp coil. Trang này là biến thể 220V, nhưng mạch lực vẫn có rating theo nhiều cấp điện áp.
Phần bảo vệ quá tải nên được phối hợp với rơ le nhiệt Fuji TR-5-1N/3 theo dải chỉnh phù hợp dòng định mức trên nhãn động cơ.
Hướng dẫn lắp đặt và vận hành SC-5-1
Bản tiêu chuẩn 1NO+1NC có chiều sâu khoảng 91mm; cấu hình phụ 2NO+2NC có thể làm tăng chiều sâu. Khi dựng layout tủ, phải chốt đúng cấu hình tiếp điểm trước khi khóa kích thước backplate và khoảng cách cửa.
- Ngắt điện, kiểm tra không còn điện áp và trang bị bảo hộ phù hợp với cấp nguy hiểm hồ quang.
- Định vị thiết bị để luồng khí trong tủ không bị chặn và nhân viên có thể tiếp cận khi bảo trì.
| Cảnh báo: Thông tin này hỗ trợ lựa chọn sản phẩm, không thay thế bản vẽ thiết kế và quy trình an toàn điện. Việc lắp đặt phải do người có chuyên môn thực hiện. |
So sánh SC-5-1 với model liền kề
SC-5-1 và SC-4-1 không khác về khả năng tải AC-3 ở 380-440V. SC-5-1 hợp mạch điều khiển phức tạp hơn; SC-N1 tăng dòng lên 32A và công suất lên 15kW nhưng cũng tăng kích thước lắp đặt.
Để đối chiếu chênh lệch dòng, kích thước và cấu hình tiếp điểm, xem thêm contactor Fuji SC-N1.
Báo giá contactor Fuji SC-5-1 tại Tiến Duy
Liên hệ Tiến Duy JSC – Hotline 0936 503 386 – Email salestienduy@gmail.com để kiểm tra tồn kho, chứng từ CO/CQ theo lô, thời gian giao và chính sách số lượng.
Câu hỏi thường gặp về Fuji SC-5-1
Rating động cơ của Fuji SC-5-1 là bao nhiêu?
Theo rating AC-3 của Fuji, model đạt 11kW tại 380-440V và 5.5kW tại 200-240V. Cần đối chiếu thêm dòng trên nhãn động cơ, kiểu khởi động và điều kiện vận hành.
Tại 380-440V, SC-5-1 làm việc ở dòng nào?
Dòng làm việc AC-3 tại 380-440V là 22A; dòng nhiệt quy ước là 32A. Hai thông số có ý nghĩa khác nhau và không được dùng thay thế cho nhau khi chọn động cơ.
Nguồn điều khiển nào dùng cho bản SC-5-1 220V?
Phiên bản trang này dùng coil 220VAC. Model có thể có các mã điện áp coil khác, nên cần xác nhận đúng tem sản phẩm và không cấp nguồn DC cho coil AC.
Vì sao contactor SC-5-1 không thay rơ le quá tải?
Không. Contactor chỉ thực hiện đóng cắt. Cần phối hợp rơ le nhiệt TR-5-1N/3 hoặc giải pháp được thiết kế phù hợp, cùng MCCB/cầu chì bảo vệ ngắn mạch.
