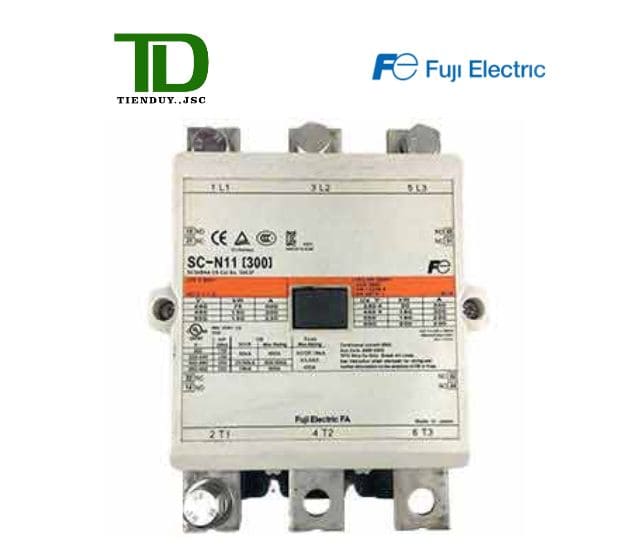

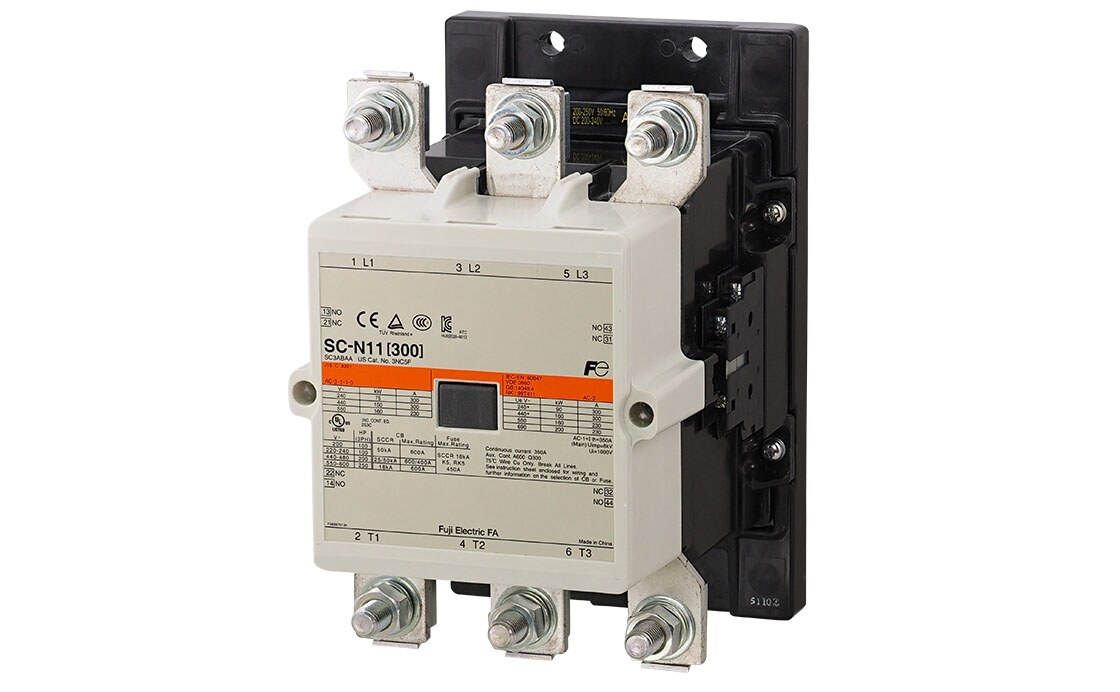

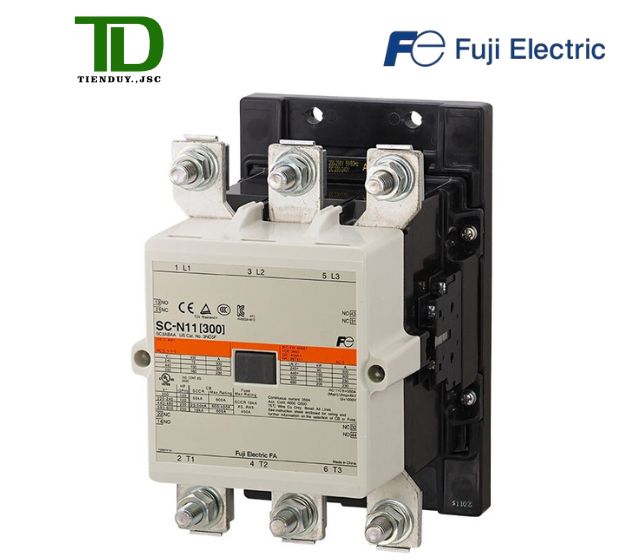

Contactor Fuji SC-N11 220V 300A 160kW 2NO+2NC

Mô tả

Trang sản phẩm này tập trung vào contactor Fuji SC-N11 coil 220V, 3 cực, 300A AC-3. Mức công suất 160kW tại 380-440V cùng bộ tiếp điểm phụ 2NO+2NC giúp thiết bị đáp ứng cả phần động lực lẫn tín hiệu điều khiển trong một cấu hình thống nhất.

Để so sánh thêm các cấp dòng trong cùng hệ, tham khảo danh mục khởi động từ Fuji trước khi chốt frame và điện áp coil.

Thông số kỹ thuật contactor Fuji SC-N11 220V

Lưu ý kỹ thuật: Rating phụ thuộc điện áp, category sử dụng và điều kiện làm việc. Khi chốt đơn phải đối chiếu catalogue cùng nhãn sản phẩm thực tế.

Điểm nổi bật của Fuji SC-N11

Đúng cấp tải 300A cho động cơ 160kW

Fuji công bố riêng rating theo từng cấp điện áp. Ở lưới 380-440V phổ biến tại Việt Nam, SC-N11 được xếp 300A/160kW theo AC-3. Nếu dùng ở 200-240V, 500-550V hoặc 600-660V, phải lấy đúng cột tương ứng trong bảng thông số thay vì giữ nguyên công suất 160kW.

Cấu hình tiếp điểm phục vụ điều khiển

Ba tiếp điểm chính dùng để đóng cắt nguồn 3 pha. Cụm tiếp điểm phụ 2NO+2NC hỗ trợ mạch điều khiển, nhưng không được dùng thay tiếp điểm động lực. Khi cần thêm tín hiệu cho PLC, đèn báo, liên động hoặc bộ đếm thao tác, có thể chọn khối phụ tương thích sau khi kiểm tra catalogue.

Khi cần thêm tín hiệu phản hồi, có thể tham khảo tiếp điểm phụ contactor Fuji phải đối chiếu đúng mã phụ kiện tương thích với frame trước khi đặt hàng.

Ứng dụng phù hợp của contactor SC-N11

Từ thông số 300A AC-3, có thể định hướng SC-N11 cho bốn nhóm thiết bị sau trước khi tính toán chi tiết:

1. Máy nén, bơm và quạt công suất 160kW.
2. Máy cán, máy nghiền và dây chuyền vật liệu.
3. Hệ thống xử lý nước, thông gió mỏ và công nghiệp nặng.
4. Tủ MCC hoặc bypass có kỹ sư tính toán phối hợp.

Cách chọn contactor Fuji SC-N11 đúng kỹ thuật

1. Đọc dòng định mức, công suất, điện áp và hệ số công suất trên nhãn động cơ; đối chiếu với rating AC-3 300A/160kW tại 380-440V.
2. Xác định chính xác nguồn điều khiển: AC hay DC, điện áp danh định và tần số. Không đặt hàng chỉ bằng cụm từ ‘coil 220V’ nếu sơ đồ chưa thể hiện loại nguồn.
3. Chọn rơ le nhiệt TR-N10/3 (phối hợp theo dải và CT theo catalogue) hoặc giải pháp bảo vệ tương đương có dải chỉnh bao phủ dòng động cơ thực tế; chỉnh theo nhãn motor và hướng dẫn thiết kế.

Phần bảo vệ quá tải nên được phối hợp với rơ le nhiệt Fuji TR-N10/3 (phối hợp theo dải và CT theo catalogue) theo dải chỉnh phù hợp dòng định mức trên nhãn động cơ.

Hướng dẫn lắp đặt và vận hành SC-N11

Backplate phải đủ độ cứng cho thiết bị 7,8kg và lực cơ từ cáp. Bố trí thanh nối mềm hoặc giá đỡ cáp khi cần, duy trì khoảng cách pha và kiểm tra tăng nhiệt sau khi chạy đủ tải.

1. Cô lập cả nguồn động lực và nguồn điều khiển vì hai mạch có thể được cấp từ vị trí khác nhau.
2. Kiểm tra mặt lắp phẳng, độ cứng backplate và khoảng cách đến linh kiện phát nhiệt.

So sánh SC-N11 với model liền kề

SC-N11 tăng mạnh từ 220A/110kW của SC-N10 lên 300A/160kW. SC-N12 đạt 400A/220kW nhưng dùng cùng bề rộng và chiều cao cơ bản; khác biệt về bảo vệ, đầu nối và nhiệt vẫn phải được tính lại.

Để đối chiếu chênh lệch dòng, kích thước và cấu hình tiếp điểm, xem thêm contactor Fuji SC-N12.

Báo giá contactor Fuji SC-N11 tại Tiến Duy

Liên hệ Tiến Duy JSC – Hotline 0936 503 386 – Email salestienduy@gmail.com để kiểm tra tồn kho, chứng từ CO/CQ theo lô, thời gian giao và chính sách số lượng.

Câu hỏi thường gặp về Fuji SC-N11

Có thể dùng SC-N11 cho động cơ 160kW không?

Theo rating AC-3 của Fuji, model đạt 160kW tại 380-440V và 90kW tại 200-240V. Cần đối chiếu thêm dòng trên nhãn động cơ, kiểu khởi động và điều kiện vận hành.

Dòng nhiệt 350A có phải dòng motor của SC-N11 không?

Dòng làm việc AC-3 tại 380-440V là 300A; dòng nhiệt quy ước là 350A. Hai thông số có ý nghĩa khác nhau và không được dùng thay thế cho nhau khi chọn động cơ.

Coil 220V của SC-N11 cần kiểm tra những gì?

Từ SC-N6 trở lên dùng SUPER MAGNET; coil 220V class có thể chấp nhận 200-250VAC hoặc 200-240VDC theo nhãn/cấu hình. Phải kiểm tra tem trước khi đấu.

Thiết bị bảo vệ nào cần phối hợp với SC-N11?

Không. Contactor chỉ thực hiện đóng cắt. Cần phối hợp rơ le nhiệt TR-N10/3 (phối hợp theo dải và CT theo catalogue) hoặc giải pháp được thiết kế phù hợp, cùng MCCB/cầu chì bảo vệ ngắn mạch.
