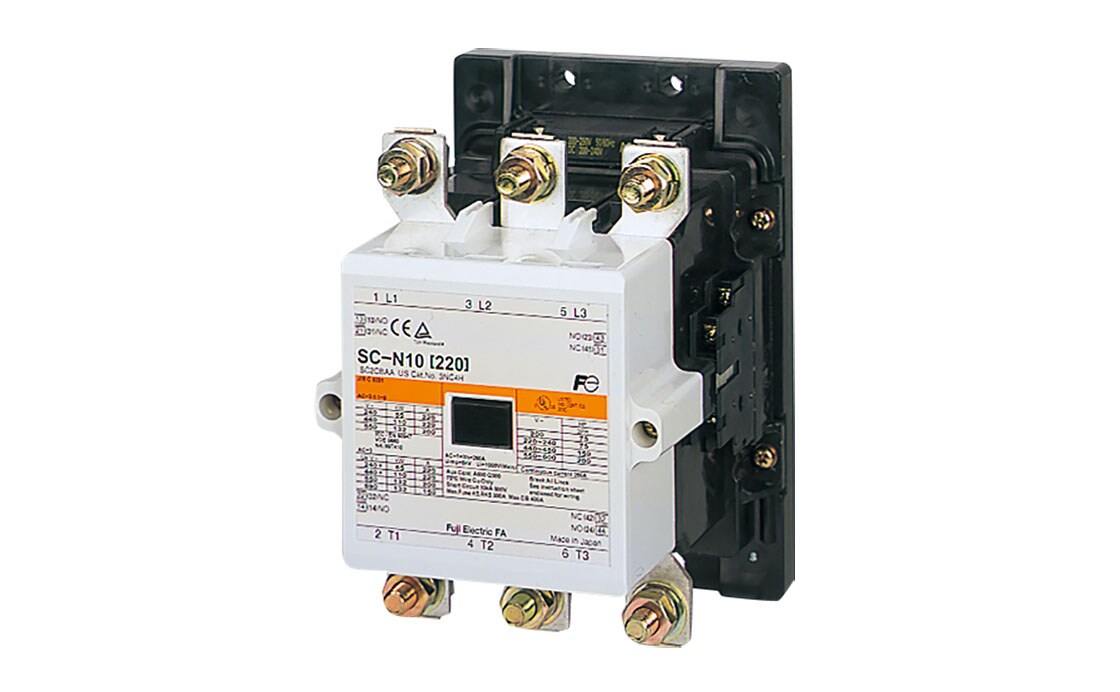

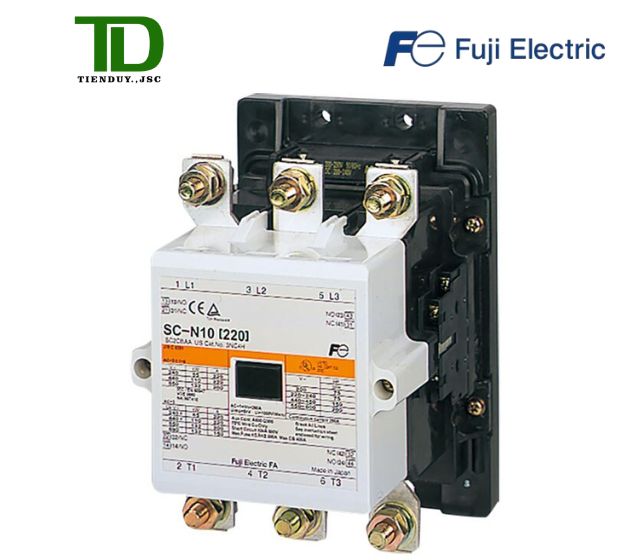

Contactor Fuji SC-N10 220V 220A 110kW 2NO+2NC

Mô tả

Khi động cơ có dòng vận hành nằm trong vùng 220A AC-3, contactor Fuji SC-N10 là một phương án đáng cân nhắc. Ở điện áp 380-440V, hãng công bố mức động cơ 110kW; phiên bản 220V tập trung vào nhu cầu contactor 220A/110kW dùng SUPER MAGNET cho các nhánh động lực công suất lớn.

Để so sánh thêm các cấp dòng trong cùng hệ, tham khảo danh mục khởi động từ Fuji trước khi chốt frame và điện áp coil.

Thông số kỹ thuật contactor Fuji SC-N10 220V

Lưu ý kỹ thuật: Rating phụ thuộc điện áp, category sử dụng và điều kiện làm việc. Khi chốt đơn phải đối chiếu catalogue cùng nhãn sản phẩm thực tế.

Điểm nổi bật của Fuji SC-N10

Đúng cấp tải 220A cho động cơ 110kW

Con số 220A là dòng làm việc theo AC-3 ở 380-440V, không phải dòng nhiệt 260A. Với động cơ lồng sóc vận hành thông thường, rating này tương ứng 110kW. Phân biệt đúng hai loại dòng giúp tránh chọn quá tải chỉ vì nhìn thấy giá trị nhiệt lớn hơn.

Cấu hình tiếp điểm phục vụ điều khiển

Lợi ích của cấu hình 2NO+2NC là giảm số rơ le trung gian trong nhiều sơ đồ. Tuy vậy, tải tín hiệu, điện áp điều khiển và số lần thao tác vẫn phải nằm trong bảng auxiliary contact ratings; đặc biệt cần chú ý tải cảm ứng DC.

Khi cần thêm tín hiệu phản hồi, có thể tham khảo tiếp điểm phụ contactor Fuji; phải đối chiếu đúng mã phụ kiện tương thích với frame trước khi đặt hàng.

Ứng dụng phù hợp của contactor SC-N10

Phạm vi sử dụng thực tế của SC-N10 tập trung vào động cơ 3 pha đến mức rating nêu trên, điển hình gồm:

1. Bơm công nghiệp và máy nén 110kW.
2. Quạt lò, quạt hút bụi và hệ HVAC quy mô lớn.
3. Máy nghiền, băng tải chính và thiết bị chế biến nặng.
4. Contactor bypass cho giải pháp điều khiển động cơ đã được tính toán.

Cách chọn contactor Fuji SC-N10 đúng kỹ thuật

1. Xác minh rằng tải đúng là động cơ AC-3 và dòng vận hành không vượt 220A trong điều kiện thiết kế.
2. Đánh giá khởi động trực tiếp, sao-tam giác, đảo chiều, soft starter hay biến tần; mỗi sơ đồ tạo yêu cầu khác cho contactor.
3. Ghi đủ mã coil 220V, AC/DC và tần số trên phiếu mua để tránh nhận đúng frame nhưng sai cuộn hút.

Phần bảo vệ quá tải nên được phối hợp với rơ le nhiệt Fuji TR-N10/3 theo dải chỉnh phù hợp dòng định mức trên nhãn động cơ.

Hướng dẫn lắp đặt và vận hành SC-N10

Đầu nối 220A phải dùng cáp/đầu cốt đúng tiêu chuẩn và được đánh dấu lực siết trong hồ sơ nghiệm thu. Nên bố trí điểm đo nhiệt, cửa bảo trì và khoảng tháo thiết bị mà không ảnh hưởng thanh cái lân cận.

1. Chỉ người đủ chuyên môn mới được đấu lắp; áp dụng quy trình LOTO của nhà máy.
2. Đối chiếu bản vẽ kích thước trước khi khoan lỗ, chừa khoảng tháo phụ kiện và khoảng uốn dây.

So sánh SC-N10 với model liền kề

SC-N10 cao hơn SC-N8 40A và 20kW nhưng dùng cùng kích thước 148 x 240 x 174mm. SC-N11 tăng lên 300A/160kW, sâu hơn và nặng hơn, cần rà soát cơ khí tủ khi nâng cấp.

Để đối chiếu chênh lệch dòng, kích thước và cấu hình tiếp điểm, xem thêm contactor Fuji SC-N11.

Báo giá contactor Fuji SC-N10 tại Tiến Duy

Liên hệ Tiến Duy JSC – Hotline 0936 503 386 – Email salestienduy@gmail.com để kiểm tra tồn kho, chứng từ CO/CQ theo lô, thời gian giao và chính sách số lượng.

Câu hỏi thường gặp về Fuji SC-N10

Mức 110kW của SC-N10 áp dụng ở điện áp nào?

Theo rating AC-3 của Fuji, model đạt 110kW tại 380-440V và 65kW tại 200-240V. Cần đối chiếu thêm dòng trên nhãn động cơ, kiểu khởi động và điều kiện vận hành.

Dòng AC-3 của contactor SC-N10 là bao nhiêu?

Dòng làm việc AC-3 tại 380-440V là 220A; dòng nhiệt quy ước là 260A. Hai thông số có ý nghĩa khác nhau và không được dùng thay thế cho nhau khi chọn động cơ.

Làm sao xác nhận đúng cuộn hút 220V của SC-N10?

Từ SC-N6 trở lên dùng SUPER MAGNET; coil 220V class có thể chấp nhận 200-250VAC hoặc 200-240VDC theo nhãn/cấu hình. Phải kiểm tra tem trước khi đấu.

SC-N10 tự ngắt khi động cơ quá tải được không?

Không. Contactor chỉ thực hiện đóng cắt. Cần phối hợp rơ le nhiệt TR-N10/3 hoặc giải pháp được thiết kế phù hợp, cùng MCCB/cầu chì bảo vệ ngắn mạch.
