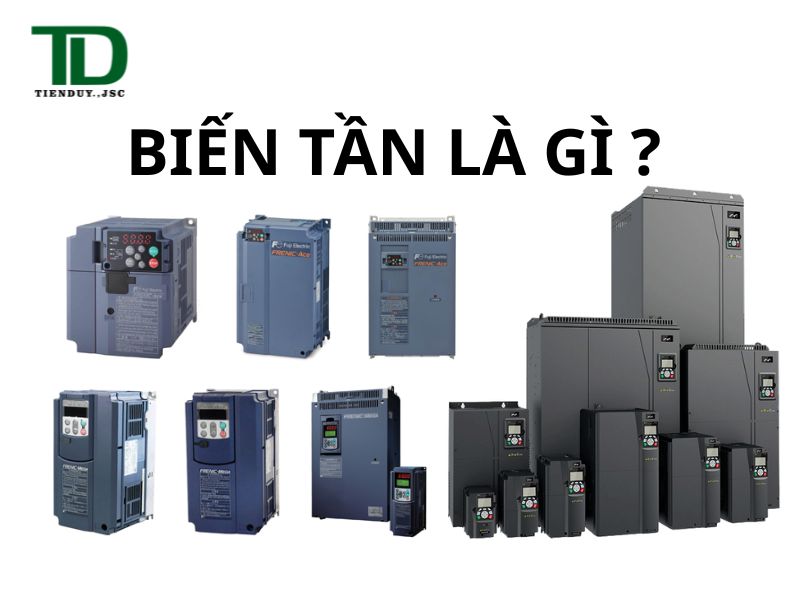

Biến tần là gì?

Định nghĩa và vai trò của biến tần

Biến tần là gì? Đây là một thiết bị điện tử quan trọng trong hệ thống điều khiển động cơ điện xoay chiều (AC). Nói một cách đơn giản, biến tần là thiết bị có khả năng điều chỉnh tần số và điện áp cấp cho động cơ, nhằm kiểm soát tốc độ và mô-men xoắn của motor một cách linh hoạt và chính xác hơn thường kết hợp với PLC và Contactor để điều khiển động cơ hiệu quả.

Trong thực tế, biến tần hoạt động như một bộ điều tốc thông minh, giúp biến đổi nguồn điện xoay chiều đầu vào thành dạng phù hợp để điều chỉnh tốc độ quay của động cơ. Điều này mang lại nhiều lợi ích như tiết kiệm năng lượng, giảm hao mòn thiết bị, và tối ưu hóa quá trình vận hành. Chính vì vậy, vai trò của biến tần trong các hệ thống công nghiệp và dân dụng ngày càng trở nên không thể thiếu.

Tại sao biến tần quan trọng trong điều khiển động cơ

Trong các hệ thống điều khiển động cơ truyền thống, tốc độ của motor thường được điều chỉnh bằng cách thay đổi điện áp hoặc dùng bộ biến đổi thủ công, dẫn đến hiệu suất không cao và mất nhiều thời gian. Ngược lại, biến tần cho phép điều chỉnh tốc độ của động cơ một cách linh hoạt, chính xác và liên tục theo yêu cầu của từng ứng dụng.

Điều này mang lại các lợi ích rõ rệt như:

• Tiết kiệm năng lượng: Khi giảm tốc độ phù hợp, tiêu thụ điện năng được tiết kiệm đáng kể.
• Tăng tuổi thọ của thiết bị: Khởi động mềm, giảm va đập cơ học và sốc điện.
• Điều chỉnh linh hoạt: Tăng hoặc giảm tốc độ theo yêu cầu của quá trình sản xuất hoặc vận hành.
• Cải thiện hiệu quả vận hành: Giảm hao mòn, tiêu chuẩn hóa quá trình làm việc.

Chính vì tầm quan trọng này, biến tần ngày càng trở thành thiết bị không thể thiếu trong các hệ thống tự động hóa công nghiệp, HVAC, bơm nước, và nhiều lĩnh vực khác.

Các thuật ngữ liên quan đến biến tần

Để hiểu rõ hơn về biến tần là gì, chúng ta cần nắm vững một số thuật ngữ liên quan như:

• Tần số (Hz): Số lần dao động của dòng điện trong một giây, ảnh hưởng trực tiếp đến tốc độ của motor.
• Điện áp (V): Độ lớn của điện năng cung cấp cho hệ thống.
• Tần số điều chỉnh: Tần số đầu ra của biến tần, dùng để điều chỉnh tốc độ của động cơ.
• Công suất (kW hoặc HP): Khả năng hoạt động của motor phù hợp với công suất của biến tần.
• Chỉnh lưu (Rectifier): Phần của biến tần chuyển đổi dòng AC thành dòng DC.
• Nghịch lưu (Inverter): Phần chuyển đổi dòng DC trở lại thành dòng AC với tần số và điện áp điều chỉnh.
• DC link: Mạch trung gian giữ điện áp ổn định giữa quá trình chỉnh lưu và nghịch lưu.
• Bộ điều khiển (Control Unit): Vi xử lý quản lý toàn bộ hoạt động của biến tần dựa trên các tín hiệu điều khiển.

Việc hiểu rõ các thuật ngữ này giúp người vận hành dễ dàng hơn trong việc lựa chọn, vận hành và bảo trì thiết bị, đồng thời nâng cao hiệu quả sử dụng của biến tần trong các hệ thống công nghiệp.

Với những kiến thức cơ bản về biến tần là gì, bạn đã có nền tảng để tìm hiểu sâu hơn về nguyên lý hoạt động, cấu tạo, ứng dụng và cách chọn loại phù hợp cho từng mục đích sử dụng. Các thiết bị này không chỉ giúp nâng cao hiệu suất vận hành mà còn góp phần tối ưu hóa chi phí và bảo vệ môi trường trong các hoạt động sản xuất và đời sống hàng ngày.

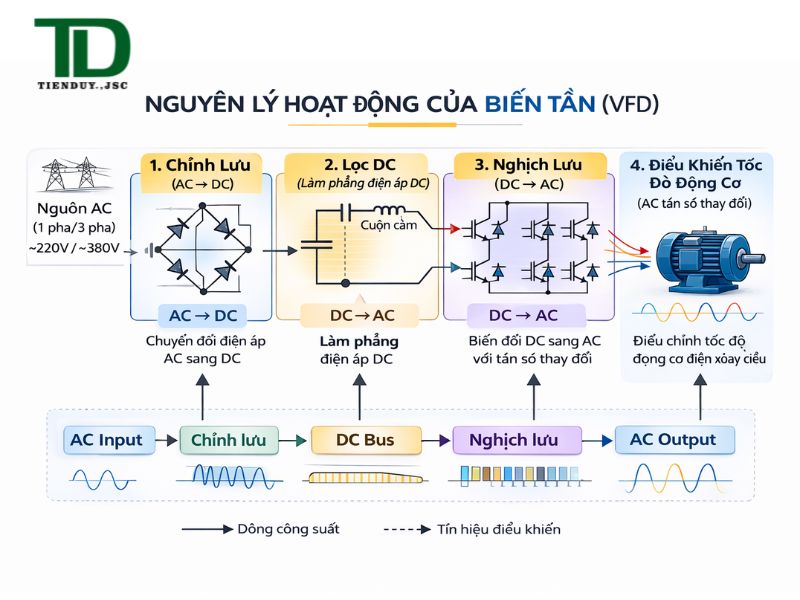

Nguyên lý hoạt động của biến tần

Trong lĩnh vực điều khiển động cơ điện, biến tần là gì? Đây là thiết bị điện tử có khả năng điều chỉnh tần số và điện áp đầu ra để kiểm soát tốc độ và mô-men của motor xoay chiều. Để hiểu rõ hơn về cách thức hoạt động của biến tần, chúng ta cần phân tích quy trình chuyển đổi điện năng và các bước điều khiển liên quan.

Quá trình chỉnh lưu và nghịch lưu

Nguyên lý hoạt động của biến tần bắt đầu từ hai quá trình chính: chỉnh lưu và nghịch lưu. Quá trình này giúp biến đổi dòng điện từ dạng xoay chiều (AC) thành dòng một chiều (DC) rồi sau đó chuyển đổi ngược lại thành AC với thông số điều chỉnh phù hợp.

• Chỉnh lưu (AC → DC): Nguồn điện xoay chiều cấp vào biến tần sẽ đi qua bộ chỉnh lưu, thường sử dụng diode hoặc thyristor, để biến đổi thành dòng một chiều. Quá trình này giúp giảm thiểu biến đổi trong điện áp và chuẩn bị cho bước tiếp theo.
• Lọc dòng điện DC: Dòng điện một chiều sau chỉnh lưu sẽ chứa các dao động, nhiễu xung quanh giá trị trung bình. Để đảm bảo dòng điện ổn định và mượt mà, dòng DC này sẽ qua bộ lọc gồm tụ điện và cuộn cảm, giúp làm phẳng và giữ điện áp ổn định cho quá trình chuyển đổi tiếp theo.
• Nghịch lưu (DC → AC): Từ dòng DC đã lọc, bộ nghịch lưu sẽ chuyển đổi trở lại thành dòng xoay chiều với tần số và điện áp tùy chỉnh. Các bộ nghịch lưu thường sử dụng các linh kiện bán dẫn như IGBT để tạo ra sóng hình sin hoặc dạng sóng phù hợp, đảm bảo kiểm soát chính xác tốc độ động cơ.

Cách biến tần điều chỉnh tốc độ motor

Nguyên lý hoạt động của biến tần dựa trên khả năng kiểm soát tần số của dòng điện đầu ra. Tăng hoặc giảm tần số của sóng AC sẽ trực tiếp ảnh hưởng đến tốc độ quay của động cơ. Cụ thể:

• Tăng tần số → Tăng tốc độ động cơ
• Giảm tần số → Giảm tốc độ động cơ

Ngoài ra, điện áp cấp vào motor cũng có thể được điều chỉnh đi kèm để duy trì tỷ lệ điện áp-tần số phù hợp, giúp motor hoạt động ổn định, tránh quá tải hoặc quá nhiệt.

Các bước chuyển đổi điện trong biến tần

Quá trình hoạt động của biến tần có thể tóm tắt qua các bước chính sau:

1. Tiếp nhận nguồn điện xoay chiều: Đầu vào là nguồn điện AC từ lưới hoặc nguồn dự phòng.
2. Chỉnh lưu: Chuyển đổi AC thành DC bằng bộ chỉnh lưu.
3. Làm phẳng dòng điện DC: Thực hiện qua bộ lọc gồm tụ điện và cuộn cảm để ổn định điện áp.
4. Chuyển đổi ngược thành AC: Bộ nghịch lưu sử dụng các linh kiện bán dẫn để tạo ra dòng AC mới với tần số và điện áp điều chỉnh.
5. Phối hợp và điều khiển: Bộ điều khiển sẽ điều chỉnh tần số, điện áp dựa trên tín hiệu điều khiển từ hệ thống hoặc người vận hành, từ đó điều chỉnh tốc độ motor một cách chính xác.

Trong quá trình này, các linh kiện như diode, tụ điện, cuộn cảm, IGBT và bộ vi xử lý đóng vai trò trung tâm, mỗi phần đảm nhận chức năng riêng biệt nhằm đảm bảo quá trình chuyển đổi điện năng diễn ra liên tục, chính xác và ổn định.

Như vậy, nguyên lý hoạt động của biến tần không chỉ đơn thuần là quá trình chuyển đổi điện năng mà còn là hệ thống điều khiển tinh vi, giúp tối ưu hiệu suất vận hành của các hệ thống motor trong nhiều ứng dụng công nghiệp và dân dụng. Chính nhờ nguyên lý này mà biến tần trở thành một giải pháp lý tưởng để điều chỉnh tốc độ, tiết kiệm năng lượng và nâng cao tuổi thọ của thiết bị.

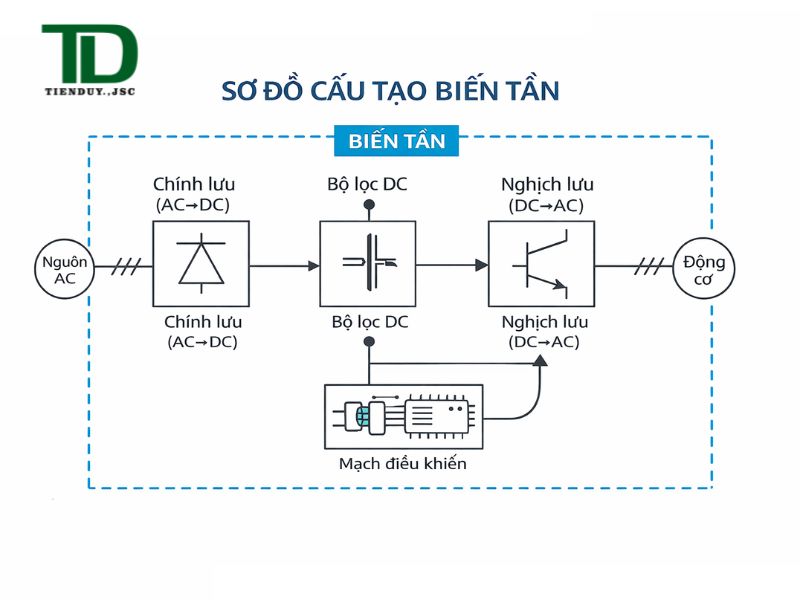

Cấu tạo của biến tần

Biến tần là thiết bị điện tử phức tạp, gồm nhiều thành phần kết hợp hoạt động để chuyển đổi nguồn điện AC thành dạng phù hợp nhằm điều khiển tốc độ và mô-men của động cơ điện. Để hiểu rõ hơn về cách thức hoạt động của biến tần, ta cần phân tích cấu tạo của nó gồm các bộ phận chính sau đây:

Bộ chỉnh lưu (Rectifier)

Bộ chỉnh lưu đóng vai trò chuyển đổi nguồn điện xoay chiều (AC) từ nguồn cấp thành dòng điện một chiều (DC). Thành phần này thường sử dụng các thiết bị bán dẫn như diode hoặc thyristor để thực hiện quá trình chỉnh lưu. Trong quá trình này, dòng điện AC được biến đổi thành dòng DC có hướng cố định, tạo ra dòng điện một chiều để tiếp tục xử lý.

Cụ thể, bộ chỉnh lưu gồm các mạch bán dẫn phù hợp với công suất của hệ thống, có thể là dạng chỉnh lưu một chiều bán sóng hoặc toàn sóng, tùy thuộc vào yêu cầu về hiệu suất và độ phức tạp của hệ thống. Quá trình này đóng vai trò quan trọng trong việc chuẩn bị nguồn năng lượng để cung cấp cho các bước tiếp theo của biến tần.

Mạch DC link

Sau khi dòng điện AC đã được chỉnh lưu thành dòng DC, nó sẽ đi qua mạch DC link. Thành phần này gồm tụ điện và cuộn cảm, có nhiệm vụ giữ ổn định điện áp của dòng DC và giảm thiểu dao động, nhiễu sóng.

Mạch DC link đóng vai trò như một bộ lưu trữ năng lượng tạm thời, giúp duy trì một mức điện áp ổn định để cung cấp cho bộ nghịch lưu. Nhờ đó, bộ nghịch lưu có thể hoạt động hiệu quả, tạo ra các sóng điện áp AC có tần số và điện áp điều chỉnh theo yêu cầu của hệ thống.

Bộ nghịch lưu (Inverter)

Bộ nghịch lưu là thành phần trung tâm của biến tần, đảm nhận nhiệm vụ chuyển dòng điện DC trở lại thành dòng điện AC có tần số và điện áp được điều chỉnh linh hoạt. Thường sử dụng các thiết bị bán dẫn như IGBT (Insulated Gate Bipolar Transistor) để đóng cắt dòng điện nhanh chóng, tạo ra các sóng điện áp AC phù hợp.

Quá trình này cho phép điều chỉnh tốc độ động cơ bằng cách thay đổi tần số của điện áp đầu ra. Bộ nghịch lưu còn có khả năng điều chỉnh biên độ điện áp, giúp tối ưu hóa hiệu suất vận hành của động cơ trong các điều kiện khác nhau.

Bộ điều khiển (Control Unit)

Bộ điều khiển, hay còn gọi là Vi xử lý hoặc mạch điều khiển, là trung tâm điều hành toàn bộ quá trình hoạt động của biến tần. Nó nhận các tín hiệu phản hồi từ cảm biến, như tốc độ, mô-men hoặc nhiệt độ, rồi dựa trên đó điều chỉnh tần số, điện áp của bộ nghịch lưu sao cho phù hợp với yêu cầu điều khiển.

Bộ điều khiển còn thực hiện các thuật toán điều khiển PID hoặc các phương pháp điều khiển nâng cao, đảm bảo quá trình vận hành của hệ thống ổn định, chính xác và an toàn. Ngoài ra, nó còn kiểm soát các quá trình bảo vệ như quá dòng, quá nhiệt, quá áp nhằm tránh hư hỏng thiết bị.

Tổng thể, cấu tạo của biến tần gồm các thành phần phối hợp chặt chẽ để chuyển đổi nguồn điện, điều chỉnh tần số và điện áp phù hợp, từ đó giúp điều khiển tối ưu động cơ điện. Mỗi bộ phận đều có chức năng riêng biệt nhưng lại liên kết để tạo nên một hệ thống điều khiển công nghiệp hiện đại, hiệu quả và bền bỉ.

Ứng dụng của biến tần trong công nghiệp và đời sống

Biến tần là gì đã được trình bày ở phần trước, và rõ ràng rằng thiết bị này đóng vai trò cực kỳ quan trọng trong các hệ thống điều khiển động cơ hiện đại. Ngoài những ứng dụng trong các lĩnh vực công nghiệp, biến tần còn xuất hiện phổ biến trong đời sống hàng ngày, góp phần nâng cao hiệu quả vận hành, tiết kiệm năng lượng và tối ưu hóa quá trình sản xuất cũng như sinh hoạt.

Ứng dụng trong hệ thống HVAC và bơm nước

Trong các hệ thống HVAC (Heating, Ventilation, Air Conditioning – Sưởi ấm, thông gió, điều hòa không khí), biến tần được sử dụng để điều chỉnh tốc độ quạt, máy nén khí và máy bơm, qua đó giúp duy trì nhiệt độ, độ ẩm và không khí trong các tòa nhà, văn phòng, khu công nghiệp một cách tối ưu nhất. Nhờ khả năng điều chỉnh linh hoạt, biến tần giúp giảm tiêu thụ năng lượng đáng kể khi vận hành các thiết bị này, đồng thời giảm tiếng ồn và nâng cao tuổi thọ của thiết bị.

Trong lĩnh vực cấp thoát nước, biến tần được sử dụng để điều khiển các loại bơm nước, từ bơm tăng áp đến các hệ thống bơm công nghiệp lớn. Việc sử dụng biến tần giúp các bơm hoạt động theo nhu cầu thực tế, điều chỉnh tốc độ phù hợp với lưu lượng và áp suất cần thiết, qua đó tối ưu hóa lượng tiêu thụ điện năng, giảm hao mòn và duy trì hiệu suất ổn định trong thời gian dài.

Ứng dụng trong các dây chuyền sản xuất, máy móc công nghiệp

Trong các dây chuyền sản xuất và các loại máy móc công nghiệp, biến tần đóng vai trò quan trọng trong việc kiểm soát tốc độ quay của các động cơ, phù hợp với từng giai đoạn của quá trình sản xuất. Các ứng dụng tiêu biểu bao gồm:

• Hệ thống băng tải: giúp điều chỉnh tốc độ vận hành của băng chuyền để phù hợp với quá trình sản xuất, giảm thiểu tiêu hao năng lượng và tránh quá tải.
• Máy CNC (máy điều khiển số bằng máy tính): sử dụng biến tần để điều chỉnh tốc độ chính xác, đáp ứng yêu cầu gia công tinh xảo.
• Máy ép, máy nghiền: kiểm soát tốc độ quay nhằm tối ưu hóa quá trình gia công, nâng cao chất lượng sản phẩm và giảm tiêu hao năng lượng.

Việc tích hợp biến tần vào các hệ thống này không những giúp tiết kiệm điện năng mà còn giảm thiểu hao mòn các bộ phận cơ khí, giảm thiểu sự cố và chi phí bảo trì.

Lợi ích khi sử dụng biến tần

Sử dụng biến tần mang lại nhiều lợi ích rõ ràng trong các ứng dụng công nghiệp và đời sống, bao gồm:

• Tiết kiệm năng lượng: giảm tiêu thụ điện năng từ 20-50%, đặc biệt hiệu quả với các thiết bị như quạt, bơm, máy nén khí.
• Tăng tuổi thọ thiết bị: nhờ khả năng khởi động mềm, giảm sốc cơ khí và giảm quá trình mài mòn của các bộ phận cơ khí.
• Điều khiển chính xác và linh hoạt: giúp điều chỉnh tốc độ, mô-men xoắn phù hợp với từng yêu cầu của quá trình vận hành, nâng cao hiệu suất và chất lượng sản phẩm.
• Giảm thiểu chi phí vận hành: nhờ khả năng tự động điều chỉnh theo nhu cầu thực tế, giảm tiêu hao năng lượng và giảm thiểu các sự cố không mong muốn.
• Thúc đẩy phát triển bền vững: giảm khí thải carbon do tiết kiệm năng lượng, góp phần bảo vệ môi trường.

Tổng thể, ứng dụng của biến tần trong công nghiệp và đời sống không chỉ góp phần nâng cao hiệu quả sản xuất, giảm chi phí vận hành mà còn góp phần bảo vệ môi trường, phù hợp với xu hướng phát triển công nghiệp xanh và bền vững trong thời đại hiện nay.

Các loại biến tần phổ biến hiện nay

Trong lĩnh vực điều khiển động cơ điện, biến tần là gì? Đây là thiết bị điện tử quan trọng giúp điều chỉnh tốc độ và mô-men của motor bằng cách thay đổi tần số và điện áp đầu ra. Để đáp ứng các yêu cầu kỹ thuật đa dạng trong công nghiệp và đời sống, các loại biến tần ngày nay được phân loại dựa trên nhiều tiêu chí khác nhau. Dưới đây là các loại biến tần phổ biến hiện nay, giúp người dùng dễ dàng lựa chọn phù hợp với mục đích sử dụng.

Biến tần 1 pha và 3 pha

Một trong những phân loại cơ bản nhất của biến tần chính là dựa trên số pha của nguồn điện đầu vào:

• Biến tần 1 pha: Thường được sử dụng trong các ứng dụng nhỏ, công suất thấp, phù hợp cho các thiết bị gia đình hoặc các hệ thống nhỏ cần điều chỉnh tốc độ đơn giản. Ưu điểm của loại này là dễ dàng lắp đặt và vận hành, phù hợp với nguồn điện dân dụng 220V.
• Biến tần 3 pha: Phổ biến trong các ứng dụng công nghiệp, có khả năng điều chỉnh công suất lớn hơn và vận hành ổn định hơn trên các hệ thống lớn. Loại này phù hợp với các motor công nghiệp có công suất từ vài kilowatt trở lên, giúp tối ưu hóa hiệu suất và độ bền của thiết bị.

Biến tần theo tải trọng (nhẹ và nặng)

Tiếp theo, dựa trên tải trọng motor điều khiển, biến tần được phân thành:

• Biến tần tải nhẹ: Dùng cho các ứng dụng như quạt, bơm nước nhỏ, hoặc các thiết bị gia dụng có tải trọng không lớn. Các loại này thường có cấu hình đơn giản, chi phí thấp, phù hợp với các hệ thống không yêu cầu điều chỉnh tốc độ liên tục hoặc tải nặng.
• Biến tần tải nặng: Được thiết kế để điều khiển các máy móc công nghiệp như máy nghiền, máy kéo, hoặc các thiết bị có tải trọng cao liên tục. Các loại này có khả năng chịu tải lớn, độ bền cao và tích hợp các tính năng điều khiển phức tạp để đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.

Các tiêu chí phân loại khác của biến tần

Ngoài các phân loại dựa trên số pha và tải trọng, biến tần còn được phân loại theo các tiêu chí khác nhằm phù hợp với các yêu cầu kỹ thuật cụ thể:

• Theo công nghệ điều khiển: Có các loại biến tần sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor), Mosfet, hay các công nghệ cao cấp khác. Công nghệ này ảnh hưởng đến khả năng điều chỉnh tần số, điện áp, độ trễ, và hiệu suất của thiết bị.
• Theo chế độ hoạt động: Có biến tần hoạt động liên tục, hoặc có chế độ khởi động mềm, dừng mềm giúp giảm sốc khi vận hành và kéo dài tuổi thọ của motor và hệ thống.
• Theo môi trường hoạt động: Một số loại biến tần đặc biệt phù hợp cho môi trường khắc nghiệt như nhiệt độ cao, bụi bẩn, độ ẩm cao, qua đó đảm bảo sự ổn định và an toàn trong vận hành.
• Theo khả năng tích hợp và điều khiển từ xa: Nhiều biến tần hiện đại có khả năng kết nối với các hệ thống điều khiển trung tâm, hỗ trợ tự động hóa trong nhà máy và hệ thống điều khiển từ xa qua mạng.

Việc phân loại rõ ràng các loại biến tần giúp kỹ sư, nhà quản lý kỹ thuật dễ dàng xác định sản phẩm phù hợp, tối ưu hóa hiệu suất hoạt động và tiết kiệm chi phí vận hành. Tùy vào mục đích sử dụng, yêu cầu về công suất, môi trường, và các tính năng điều khiển, người dùng có thể chọn lựa loại biến tần phù hợp nhất để đảm bảo hiệu quả công việc cao nhất.

Cách chọn biến tần phù hợp với yêu cầu kỹ thuật

Việc lựa chọn biến tần phù hợp với yêu cầu kỹ thuật của hệ thống là yếu tố then chốt để đảm bảo hiệu suất hoạt động, độ bền và tối ưu hóa chi phí vận hành. Để đạt được điều này, các kỹ sư và nhà vận hành cần dựa trên các tiêu chí chính sau đây nhằm xác định loại biến tần phù hợp nhất với từng ứng dụng cụ thể.

Chọn theo công suất motor

Điều quan trọng nhất khi chọn biến tần là phải xác định chính xác công suất của động cơ (motor) mà hệ thống đang sử dụng. Thông thường, biến tần được chọn có công suất lớn hơn motor khoảng 10-20% để đảm bảo khả năng hoạt động ổn định và linh hoạt trong vận hành. Cụ thể:

• Nếu motor có công suất 5 HP, nên chọn biến tần có công suất khoảng 5.5 đến 6 HP.
• Trong các ứng dụng yêu cầu hoạt động liên tục hoặc tải nặng, việc chọn biến tần có công suất cao hơn một chút sẽ giúp tránh quá tải và giảm thiểu rủi ro hỏng hóc.
• Ngoài ra, cần kiểm tra kỹ các thông số kỹ thuật của biến tần như khả năng chịu quá tải, độ trễ trong quá trình khởi động và dừng để phù hợp với yêu cầu cụ thể của hệ thống.

Chọn theo loại tải và môi trường hoạt động

Yếu tố môi trường và loại tải cũng ảnh hưởng lớn đến quyết định chọn biến tần phù hợp. Các tiêu chí cần xem xét gồm:

• Loại tải: Tải nhẹ như quạt, bơm, hoặc tải nặng như máy nghiền, máy cán, đóng gói.
• Đặc điểm tải: Tải tần suất thay đổi, tải liên tục hay theo chu kỳ.
• Môi trường hoạt động: Nơi có nhiệt độ cao, bụi bẩn, độ ẩm cao, hoặc có hóa chất ăn mòn. Trong các điều kiện này, cần chọn biến tần có khả năng chống bụi, chống nước, hoặc phù hợp với tiêu chuẩn IP cao.
• Điều kiện vận hành liên tục hay ngắt quãng để lựa chọn loại biến tần phù hợp với khả năng làm việc liên tục hoặc theo chu kỳ.

Đây là bảng quan trọng nhất để khách hàng không chọn sai công suất máy.

Các yếu tố về điện áp và hiệu suất

Để đảm bảo hệ thống vận hành ổn định, các yếu tố về điện áp và hiệu suất của biến tần cần được xem xét kỹ lưỡng:

• Điện áp nguồn: Phân biệt giữa biến tần 1 pha và 3 pha, phù hợp với nguồn điện của hệ thống. Thường, biến tần 3 pha phù hợp với các hệ thống công nghiệp lớn, còn biến tần 1 pha phù hợp cho ứng dụng gia đình hoặc các hệ thống nhỏ.
• Hiệu suất hoạt động: Nên chọn các loại biến tần có hiệu suất cao, ít mất năng lượng, giúp tiết kiệm điện năng trong dài hạn.
• Đảm bảo rằng điện áp của biến tần phù hợp với điện áp của motor, tránh gây quá tải hoặc hỏng hóc do chênh lệch điện áp.
• Xem xét khả năng chịu quá áp hoặc quá dòng của biến tần, đặc biệt trong các ứng dụng có tải biến đổi lớn hoặc trong môi trường có điện áp không ổn định.

Tổng thể, việc lựa chọn biến tần phù hợp với yêu cầu kỹ thuật cần dựa trên sự phối hợp chặt chẽ giữa công suất, loại tải, môi trường hoạt động và các yếu tố điện áp. Việc này không chỉ giúp hệ thống vận hành trơn tru, ổn định mà còn tối ưu hóa hiệu quả sử dụng, kéo dài tuổi thọ thiết bị và giảm thiểu chi phí vận hành lâu dài.

Các lỗi thường gặp và cách khắc phục biến tần

Trong quá trình vận hành, biến tần là gì? là thiết bị điều khiển tốc độ động cơ điện xoay chiều, tuy nhiên, như bất kỳ thiết bị điện tử công nghiệp nào, nó cũng có thể gặp phải các lỗi kỹ thuật gây ảnh hưởng đến hiệu suất hoạt động và tuổi thọ của hệ thống. Dưới đây là các lỗi thường gặp nhất cùng với nguyên nhân và biện pháp xử lý phù hợp nhằm đảm bảo hoạt động ổn định và kéo dài của biến tần.

Quá dòng, quá áp và quá nhiệt

Một trong những vấn đề phổ biến nhất khi vận hành biến tần là gặp phải các lỗi về quá dòng, quá áp hoặc quá nhiệt. Các lỗi này đều có thể gây ra hư hỏng thiết bị hoặc giảm tuổi thọ của biến tần.

• Quá dòng (Over Current – OC): Xuất hiện khi dòng điện vượt quá mức định mức cho phép, thường do tải lớn vượt quá khả năng thiết kế hoặc do sự cố ngắn mạch.
• Quá áp (Over Voltage – OV): Xảy ra khi điện áp đầu vào hoặc điện áp trong mạch DC link vượt quá giới hạn cho phép, có thể do nguồn cung cấp không ổn định hoặc sự cố trong hệ thống.
• Quá nhiệt (Over Heat – OH): Khi nhiệt độ của biến tần vượt quá giới hạn an toàn, thường do hoạt động quá tải liên tục hoặc môi trường làm mát không đủ.

Nguyên nhân và biện pháp xử lý

Các nguyên nhân dẫn đến các lỗi trên thường bao gồm:

• Sai công suất hoặc lựa chọn biến tần không phù hợp với motor và tải.
• Đấu nối sai hoặc mắc nối không đúng kỹ thuật.
• Tải quá lớn hoặc đột ngột thay đổi tải đột ngột.
• Hệ thống làm mát không hiệu quả, dẫn đến tích tụ nhiệt.

BẢNG TRA CỨU 10 LỖI PHỔ BIẾN VÀ CÁCH KHẮC PHỤC

Để xử lý các lỗi này, cần thực hiện các biện pháp sau:

• Kiểm tra và xác nhận công suất của biến tần phù hợp với motor và tải.
• Đảm bảo đấu nối đúng kỹ thuật, tránh sai số về dây dẫn và chân cắm.
• Giảm tải hoặc phân tán tải để tránh quá tải đột ngột.
• Bổ sung hệ thống làm mát, vệ sinh quạt, bộ trao đổi nhiệt hoặc nâng cấp hệ thống làm mát.
• Thiết lập các chế độ bảo vệ tự động trong biến tần như giới hạn dòng, điện áp và nhiệt độ để tự động ngắt khi vượt ngưỡng.

Lời khuyên bảo trì và kiểm tra định kỳ

Để hạn chế các lỗi thường gặp, việc bảo trì và kiểm tra định kỳ là cực kỳ quan trọng. Một số lời khuyên dành cho kỹ thuật viên và người vận hành bao gồm:

• Kiểm tra dây dẫn, kết nối và các bộ phận tiêu hao định kỳ để phát hiện sớm các dấu hiệu hư hỏng hoặc lỏng lẻo.
• Vệ sinh bụi bẩn, đất cát hoặc chất bẩn tích tụ trên các bộ phận làm mát, quạt, tụ điện, để đảm bảo hệ thống làm mát hoạt động hiệu quả.
• Đo lường và giám sát các thông số điện như dòng, điện áp, nhiệt độ trong quá trình vận hành để kịp thời phát hiện các bất thường.
• Thực hiện kiểm tra định kỳ về phần mềm và cấu hình bảo vệ của biến tần, cập nhật phần mềm mới nhất để tối ưu hóa hiệu suất và độ tin cậy.
• Lập kế hoạch bảo trì dựa trên hướng dẫn của nhà sản xuất và dựa vào điều kiện môi trường vận hành thực tế.

Việc thực hiện đều đặn các biện pháp kiểm tra, bảo trì không chỉ giúp phát hiện các lỗi tiềm ẩn mà còn nâng cao tuổi thọ của thiết bị, giảm thiểu thời gian dừng hệ thống không mong muốn. Đồng thời, kết hợp việc lựa chọn biến tần phù hợp và vận hành đúng kỹ thuật sẽ giúp hệ thống của bạn vận hành trơn tru, an toàn và hiệu quả hơn trong mọi ứng dụng công nghiệp cũng như đời sống hàng ngày.

Khi nào cần sử dụng biến tần?

Việc xác định thời điểm thích hợp để sử dụng biến tần là gì đóng vai trò quan trọng trong tối ưu hóa hiệu quả vận hành của hệ thống động cơ điện. Dưới đây là các tình huống cụ thể khi bạn nên cân nhắc lắp đặt và sử dụng biến tần để đạt được hiệu quả cao nhất.

Điều chỉnh tốc độ motor trong công nghiệp

Trong các ứng dụng công nghiệp như băng tải, máy nghiền, máy trộn hoặc các hệ thống vận hành yêu cầu tốc độ thay đổi theo từng giai đoạn sản xuất, biến tần đóng vai trò không thể thiếu. Khi cần điều chỉnh tốc độ của motor để phù hợp với quá trình sản xuất, biến tần là gì chính là giải pháp tối ưu, giúp:

• Điều chỉnh tốc độ một cách linh hoạt, chính xác theo yêu cầu.
• Giảm thiểu thời gian dừng, khởi động nhẹ nhàng, hạn chế sốc cơ khí.
• Tăng khả năng kiểm soát quá trình vận hành, giảm hao phí năng lượng và nâng cao hiệu quả sản xuất.

Nếu hệ thống của bạn yêu cầu điều chỉnh tốc độ thường xuyên hoặc theo từng giai đoạn khác nhau, việc sử dụng biến tần là rất cần thiết để đảm bảo hoạt động ổn định, linh hoạt và tiết kiệm năng lượng.

Tiết kiệm điện năng và tối ưu hiệu suất

Trong bối cảnh hiện nay, tiết kiệm năng lượng là mục tiêu quan trọng của nhiều doanh nghiệp và hệ thống tiêu dùng. Khi vận hành các thiết bị như quạt, bơm, máy nén hoặc các thiết bị công nghiệp khác, biến tần giúp giảm tiêu thụ điện năng rõ rệt:

• Điều chỉnh điện áp và tần số phù hợp với tải thực tế của hệ thống, tránh lãng phí năng lượng khi hoạt động ở công suất thấp.
• Giảm lượng tiêu thụ điện trong quá trình khởi động, giảm thiểu dòng quá tải và hao hụt năng lượng.
• Thường xuyên kiểm soát và tối ưu hiệu suất của toàn bộ hệ thống, góp phần giảm chi phí vận hành dài hạn.

Nếu mục tiêu của bạn là giảm chi phí điện năng và nâng cao hiệu quả sử dụng thiết bị, biến tần chính là giải pháp phù hợp. Đặc biệt trong các hệ thống có tải biến đổi, điều này giúp hạn chế tiêu hao năng lượng không cần thiết.

Các hệ thống chạy liên tục đòi hỏi điều khiển chính xác

Trong các hệ thống vận hành liên tục như hệ thống HVAC, bơm nước công nghiệp, hoặc các dây chuyền sản xuất tự động, yêu cầu về điều khiển chính xác và ổn định là rất cao. Biến tần giúp:

• Cung cấp khả năng kiểm soát tốc độ và mô-men xoắn một cách chính xác.
• Đảm bảo hoạt động liên tục, ổn định trong thời gian dài mà không gây quá tải hoặc quá nhiệt cho motor.
• Thực hiện khởi động mềm, giảm thiểu tác động cơ học và kéo dài tuổi thọ thiết bị.

Trong các trường hợp này, biến tần không chỉ giúp nâng cao hiệu suất mà còn bảo vệ hệ thống khỏi các sự cố do hoạt động không chính xác hoặc không ổn định. Nếu hệ thống của bạn yêu cầu hoạt động liên tục, chính xác và ổn định, việc sử dụng biến tần là điều kiện bắt buộc để đảm bảo vận hành tối ưu nhất.

Thương hiệu Biến tần phổ biến tại Việt Nam

Tổng kết, việc xác định rõ các đặc điểm của hệ thống và yêu cầu vận hành sẽ giúp bạn nhận biết chính xác khi nào cần sử dụng biến tần. Đây không chỉ là thiết bị điều khiển tốc độ đơn thuần mà còn là giải pháp tiết kiệm năng lượng, nâng cao hiệu quả sản xuất và bảo vệ hệ thống motor trong nhiều ứng dụng khác nhau.

Biến tần Fuji – Tổng hợp đầy đủ các dòng biến tần Fuji phổ biến hiện nay

Biến tần INVT – Giải pháp tự động hóa thông minh, tiết kiệm chi phí

Nhận báo giá biến tần tại đây

Kết Luận

Biến tần là thiết bị quan trọng trong điều khiển động cơ điện, giúp điều chỉnh tốc độ linh hoạt, tiết kiệm điện và nâng cao hiệu suất vận hành. Nhờ nguyên lý chỉnh lưu – nghịch lưu, biến tần có thể kiểm soát tần số và điện áp phù hợp với từng ứng dụng.

Trong thực tế, biến tần thường kết hợp với Programmable Logic Controller và các thiết bị như contactor, relay để tạo thành hệ thống tự động hóa hoàn chỉnh. Theo Siemens, việc sử dụng biến tần có thể giúp tiết kiệm đáng kể điện năng trong công nghiệp
