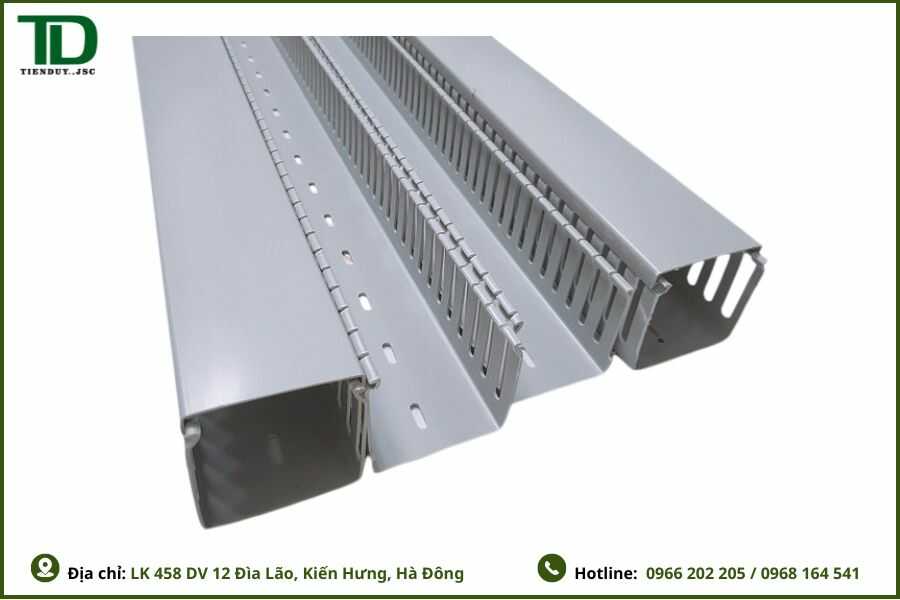

OMRONHướng Dẫn Lắp Đặt Máng Nhựa Tủ Điện Đúng Kỹ Thuật, An Toàn Và Hiệu Quả
Hướng dẫn lắp đặt máng nhựa tủ điện là chủ đề được rất nhiều kỹ thuật viên, chủ xưởng sản xuất, thợ điện công nghiệp và người mới học điện quan tâm hiện nay. Việc lắp máng nhựa đúng kỹ thuật không chỉ giúp hệ thống dây điện gọn gàng, thẩm mỹ mà còn đảm bảo an toàn vận hành, giảm nguy cơ chập cháy và hỗ trợ bảo trì dễ dàng hơn. Tuy nhiên, không phải ai cũng biết cách lựa chọn kích thước máng phù hợp hay thi công đúng tiêu chuẩn kỹ thuật. Trong bài viết dưới đây, bạn sẽ được hướng dẫn chi tiết từng bước để lắp đặt máng nhựa tủ điện đúng chuẩn, tối ưu chi phí và nâng cao tuổi thọ hệ thống điện.
Máng Nhựa Tủ Điện Là Gì?
Máng nhựa tủ điện là phụ kiện chuyên dùng để quản lý, cố định và bảo vệ dây điện bên trong tủ điện công nghiệp hoặc dân dụng. Loại máng này thường được sản xuất từ nhựa PVC chống cháy, có thiết kế dạng rãnh giúp phân luồng dây điện khoa học và an toàn hơn.
Hiện nay, máng nhựa đi dây tủ điện được sử dụng phổ biến trong:
- Tủ điện công nghiệp
- Tủ điều khiển PLC
- Tủ điện phân phối
- Hệ thống điện nhà máy
- Hệ thống điện tự động hóa
- Hệ thống điện năng lượng mặt trời
Việc thực hiện đúng hướng dẫn lắp đặt máng nhựa tủ điện sẽ giúp hệ thống vận hành ổn định và chuyên nghiệp hơn.
Cấu Tạo Của Máng Nhựa Tủ Điện
Một bộ máng nhựa tủ điện thông thường bao gồm:
Thân máng nhựa
Đây là phần chứa dây điện bên trong. Thân máng có các khe răng hai bên giúp chia dây khoa học.
Nắp máng
Nắp dùng để đậy kín sau khi hoàn thiện việc đi dây nhằm đảm bảo an toàn và tăng tính thẩm mỹ.
Chất liệu nhựa PVC chống cháy
Đa số máng nhựa hiện nay được sản xuất từ nhựa PVC cứng có khả năng:
- Chống cháy lan
- Chống va đập
- Cách điện tốt
- Chịu nhiệt tương đối cao
Kích Thước Máng Nhựa Tủ Điện Phổ Biến
Trước khi tìm hiểu hướng dẫn lắp đặt máng nhựa tủ điện, bạn cần chọn đúng kích thước phù hợp với số lượng dây điện trong tủ.
Một số kích thước thông dụng gồm:
25x25mm: Tủ điện nhỏ
25x40mm: Đi dây tín hiệu
40x40mm: Tủ điều khiển
50x50mm: Tủ điện công nghiệp
60x60mm: Hệ thống dây lớn
80x80mm: Tủ điện nhiều tầng
Chiều dài tiêu chuẩn thường là 2m/cây.
Vì Sao Cần Lắp Đặt Máng Nhựa Tủ Điện Đúng Kỹ Thuật?
Nhiều người thường xem nhẹ việc lắp máng nhựa, tuy nhiên đây lại là yếu tố ảnh hưởng trực tiếp đến độ an toàn của hệ thống điện. Hãy xem hướng dẫn lắp đặt máng nhựa tủ điện để đảm bảo:
Đảm bảo an toàn điện
Dây điện được cố định gọn gàng sẽ giảm nguy cơ:
- Chập cháy
- Đứt dây
- Hở điện
- Va chạm cơ học
Tăng tính thẩm mỹ cho tủ điện
Một tủ điện có dây dẫn được bố trí ngăn nắp sẽ tạo sự chuyên nghiệp và dễ kiểm tra hơn.
Hỗ trợ bảo trì nhanh chóng
Khi cần sửa chữa hoặc nâng cấp hệ thống, kỹ thuật viên dễ dàng xác định dây dẫn mà không mất nhiều thời gian.
Tăng tuổi thọ hệ thống
Việc đi dây đúng kỹ thuật giúp hạn chế ma sát, nhiệt độ cao và giảm nguy cơ hư hỏng dây điện.
Chuẩn Bị Trước Khi Lắp Đặt Máng Nhựa Tủ Điện
Để thực hiện đúng hướng dẫn lắp đặt máng nhựa tủ điện, cần chuẩn bị đầy đủ dụng cụ và vật tư.
Dụng cụ cần thiết
- Máy khoan
- Tua vít
- Thước đo
- Kìm cắt
- Bút đánh dấu
- Máy cắt máng nhựa
Vật tư cần chuẩn bị
- Máng nhựa tủ điện
- Ốc vít
- Keo cố định
- Dây điện
- Đầu cos
- Dây rút nhựa
Kiểm tra bản vẽ tủ điện
Trước khi thi công cần xác định:
- Đường đi dây
- Vị trí thiết bị
- Khoảng cách giữa các máng
- Điểm đấu nối
Hướng Dẫn Lắp Đặt Máng Nhựa Tủ Điện Chi Tiết Từ A-Z
Đây là phần quan trọng nhất trong bài viết hướng dẫn lắp đặt máng nhựa tủ điện.

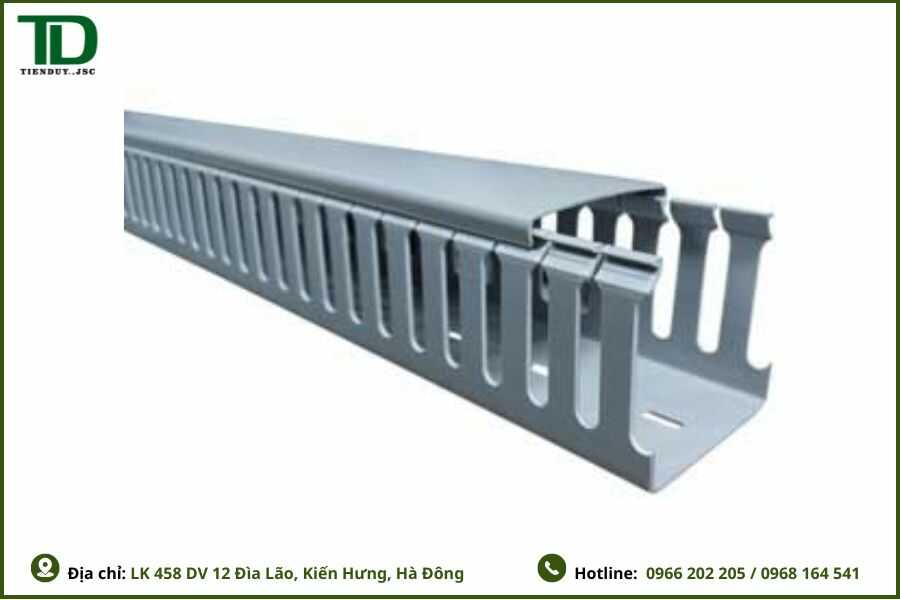

Bước 1: Xác Định Vị Trí Lắp Máng Nhựa
Đầu tiên cần xác định vị trí lắp máng sao cho:
- Tối ưu không gian tủ điện
- Thuận tiện đi dây
- Không cản trở thiết bị
- Dễ bảo trì
Thông thường máng nhựa sẽ được lắp:
- Hai bên hông tủ
- Phía trên
- Phía dưới
- Chính giữa tủ điện
Lưu ý quan trọng
- Không nên lắp máng quá sát thiết bị sinh nhiệt như:
- MCCB
- Biến tần
- Contactor công suất lớn

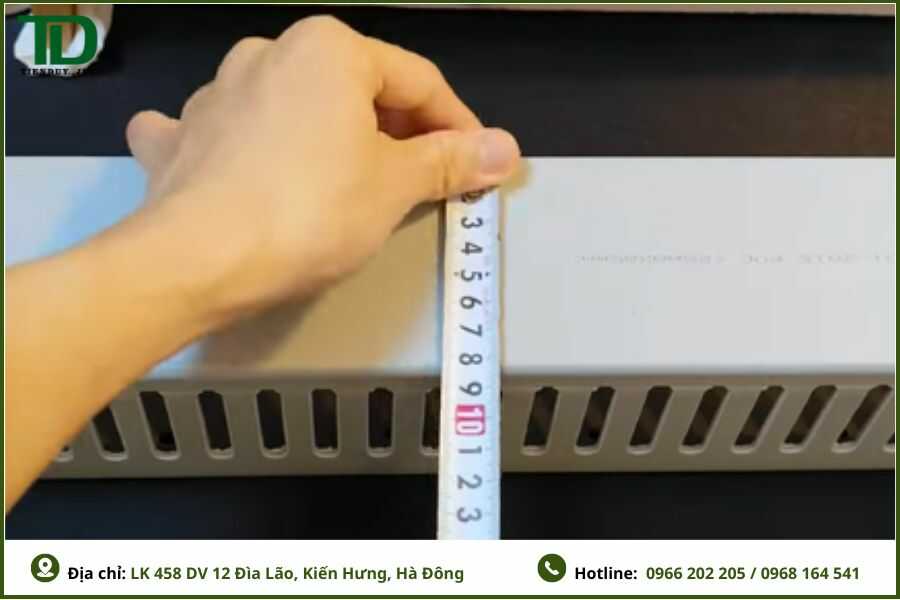

Bước 2: Đo Và Cắt Máng Nhựa
Sau khi xác định vị trí cần tiến hành đo kích thước thực tế.
Cách cắt máng nhựa đúng kỹ thuật
- Đánh dấu vị trí cần cắt
- Dùng máy cắt chuyên dụng hoặc cưa tay
- Cắt dứt khoát để tránh nứt gãy
- Làm nhẵn mép cắt
Việc cắt chính xác sẽ giúp quá trình lắp đặt máng nhựa tủ điện đẹp và chắc chắn hơn.

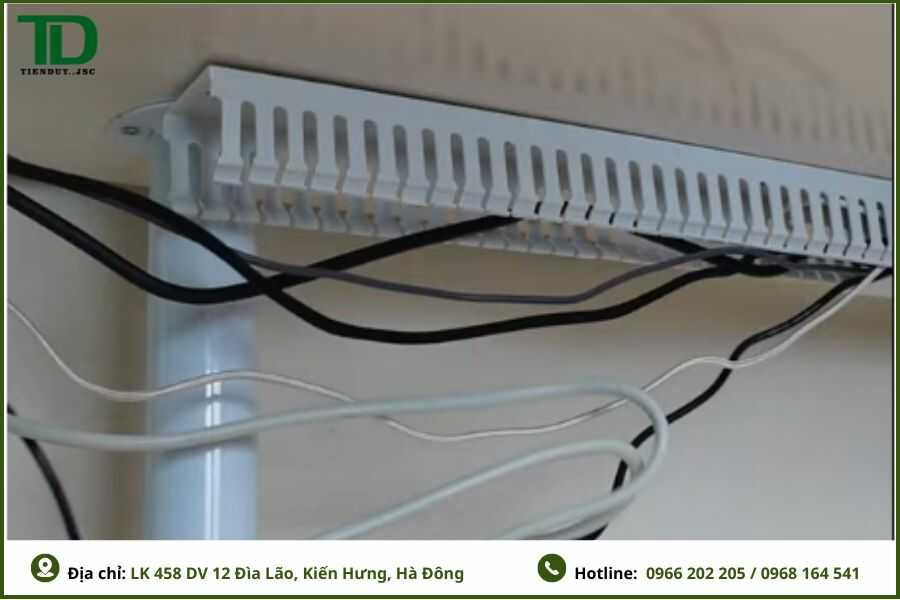

Bước 3: Khoan Và Cố Định Máng Nhựa
Tiến hành khoan lỗ theo vị trí đã đánh dấu.
Khoảng cách bắt vít tiêu chuẩn
Khoảng cách giữa các vít thường từ:
20cm đến 30cm
Điều này giúp máng chắc chắn và không bị cong vênh khi chứa nhiều dây điện.
Một số phương pháp cố định phổ biến
Bắt vít trực tiếp
Đây là phương pháp phổ biến nhất trong hướng dẫn lắp đặt máng nhựa tủ điện hiện nay.
Dùng keo chuyên dụng
Áp dụng cho các tủ điện nhỏ hoặc không muốn khoan nhiều.

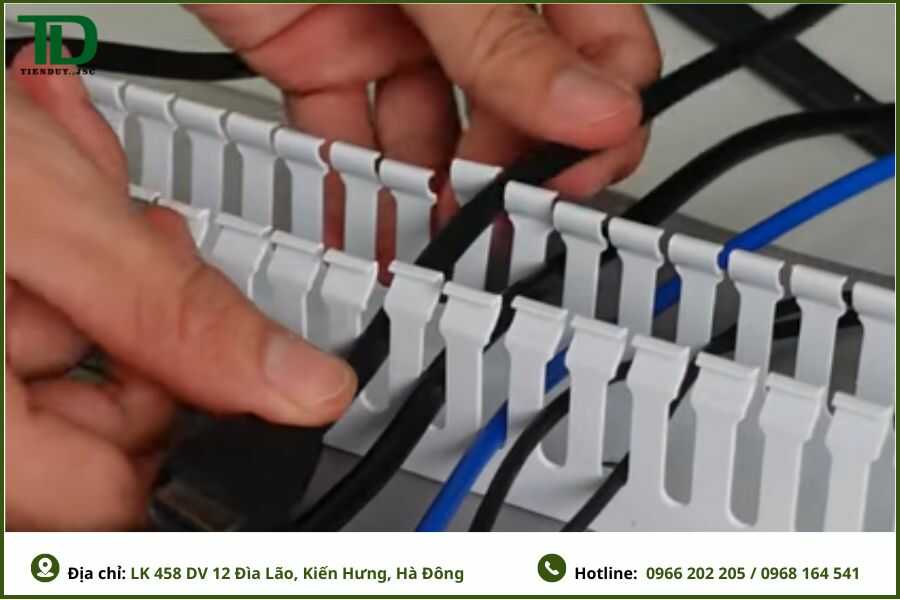

Bước 4: Đi Dây Điện Vào Máng
Sau khi cố định máng nhựa, tiến hành đi dây điện.
Nguyên tắc đi dây đúng kỹ thuật
- Phân loại dây nguồn và dây tín hiệu riêng biệt
- Không nhồi nhét quá nhiều dây
- Dây phải có khoảng hở tản nhiệt
- Buộc dây gọn gàng
Tỷ lệ lấp đầy máng nhựa
Theo tiêu chuẩn kỹ thuật, dây điện chỉ nên chiếm khoảng:
60% đến 70% diện tích máng
Điều này giúp dễ tản nhiệt và thuận tiện nâng cấp sau này.

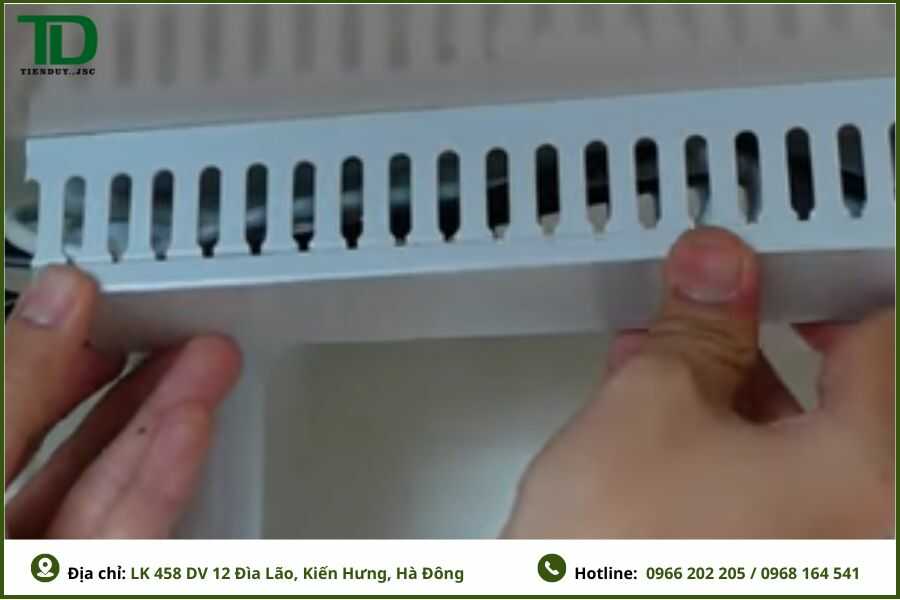

Bước 5: Đậy Nắp Máng Nhựa
Sau khi hoàn tất việc đi dây:
- Kiểm tra toàn bộ dây điện
- Đóng nắp máng
- Kiểm tra độ chắc chắn
Đây là bước cuối cùng trong quy trình hướng dẫn lắp đặt máng nhựa tủ điện.
Những Lỗi Thường Gặp Khi Lắp Đặt Máng Nhựa Tủ Điện
Sau khi có hướng dẫn lắp đặt máng nhựa tủ điện thì trong quá trình thi công, nhiều người thường mắc các lỗi sau:
Chọn sai kích thước máng
Máng quá nhỏ sẽ gây:
Quá tải dây
Khó tản nhiệt
Khó bảo trì
Đi dây lộn xộn
Việc đi dây không phân loại dễ gây nhiễu tín hiệu và khó sửa chữa.
Bắt vít quá thưa
Điều này khiến máng bị võng hoặc bung khỏi tủ điện sau thời gian sử dụng.
Đặt máng gần nguồn nhiệt
Nhiệt độ cao làm giảm tuổi thọ nhựa PVC.
Kinh Nghiệm Lắp Đặt Máng Nhựa Tủ Điện Bền Và Đẹp
Sau khi có hướng dẫn lắp đặt máng nhựa tủ điện thì để hệ thống đạt độ bền cao, bạn nên áp dụng một số kinh nghiệm sau.
Chọn máng nhựa chống cháy chất lượng
Nên ưu tiên các loại:
- PVC chống cháy
- Độ dày cao
- Chịu lực tốt
Phân tầng dây điện hợp lý
- Dây nguồn riêng
- Dây điều khiển riêng
- Dây tín hiệu riêng
Chừa không gian nâng cấp
Không nên đi đầy máng ngay từ đầu để thuận tiện mở rộng hệ thống.
Sử dụng phụ kiện đồng bộ
Nên dùng:
- Đầu nối
- Co góc
- Phụ kiện chính hãng để tăng độ bền và tính thẩm mỹ.
Các Tiêu Chuẩn Kỹ Thuật Khi Lắp Máng Nhựa Tủ Điện
Một số tiêu chuẩn phổ biến cần lưu ý:
Tiêu chuẩn chống cháy
Máng nhựa nên đạt tiêu chuẩn chống cháy UL94-V0 hoặc tương đương.
Tiêu chuẩn cách điện
Điện trở cách điện cao giúp hạn chế rò rỉ điện.
Tiêu chuẩn chịu nhiệt
Nhiệt độ làm việc phổ biến:
Từ -15°C đến 60°A
Nên Chọn Loại Máng Nhựa Tủ Điện Nào?
Hiện nay trên thị trường có nhiều loại máng nhựa khác nhau.
Máng nhựa răng lược
Đây là loại phổ biến nhất dùng trong tủ điện công nghiệp.
Ưu điểm:
- Dễ đi dây
- Thẩm mỹ cao
- Tản nhiệt tốt
Máng nhựa kín
Phù hợp môi trường bụi bẩn hoặc yêu cầu chống côn trùng.
Máng nhựa chống cháy cao cấp
Ứng dụng trong:
- Nhà máy
- Trung tâm dữ liệu
- Hệ thống điện công suất lớn
Cách Bảo Trì Máng Nhựa Tủ Điện
Sau khi hoàn thiện hướng dẫn lắp đặt máng nhựa tủ điện, việc bảo trì cũng rất quan trọng.
Kiểm tra định kỳ
Nên kiểm tra:
- Độ chắc chắn của máng
- Tình trạng dây điện
- Nhiệt độ bên trong tủ
Vệ sinh bụi bẩn
Bụi tích tụ nhiều có thể gây nóng và ảnh hưởng thiết bị điện.
Thay thế khi hư hỏng
Nếu máng bị:
- Nứt
- Giòn
- Biến dạng
cần thay mới ngay để đảm bảo an toàn.
Ứng Dụng Thực Tế Của Máng Nhựa Tủ Điện
Máng nhựa hiện được sử dụng rộng rãi trong nhiều lĩnh vực:
Nhà máy sản xuất
Quản lý hệ thống dây điện công nghiệp quy mô lớn.
Hệ thống tự động hóa
Giúp dây PLC và dây tín hiệu gọn gàng hơn.
Tòa nhà thương mại
Ứng dụng trong tủ điện điều khiển trung tâm.
Hệ thống điện năng lượng mặt trời
Bảo vệ dây dẫn DC và AC hiệu quả.
Báo Giá Máng Nhựa Tủ Điện Mới Nhất
Giá máng nhựa phụ thuộc vào:
Kích thước
- Độ dày
- Chất liệu
- Thương hiệu
Mức giá tham khảo:
25x25mm: 15.000 – 25.000 VNĐ/m
40x40mm: 25.000 – 40.000 VNĐ/m
60x60mm: 40.000 – 70.000 VNĐ/m
80x80mm: 70.000 – 120.000 VNĐ/m
Lưu ý: Giá có thể thay đổi tùy thời điểm và chất lượng sản phẩm. Hãy liên hệ với Tiến Duy để báo giá mới nhất.
Kết Luận
Hy vọng bài viết hướng dẫn lắp đặt máng nhựa tủ điện trên đã giúp bạn hiểu rõ quy trình thi công đúng kỹ thuật, an toàn và tối ưu nhất hiện nay. Việc lựa chọn đúng loại máng nhựa, lắp đặt đúng tiêu chuẩn và phân bổ dây điện khoa học sẽ giúp hệ thống điện hoạt động ổn định, tăng tuổi thọ thiết bị và thuận tiện cho việc bảo trì sau này. Nếu bạn đang tìm giải pháp đi dây chuyên nghiệp cho tủ điện công nghiệp hoặc dân dụng, hãy ưu tiên các sản phẩm máng nhựa chất lượng cao để đảm bảo hiệu quả sử dụng lâu dài.
