Hệ thống điện công nghiệp: Cấu trúc, sơ đồ nguyên lý
Hệ thống điện công nghiệp là hạ tầng tiếp nhận, biến đổi, phân phối, điều khiển và bảo vệ điện năng trong nhà máy, xưởng sản xuất, kho vận hoặc công trình kỹ thuật quy mô lớn. Một hệ thống hoàn chỉnh không chỉ gồm dây dẫn và aptomat; nó còn liên kết trạm biến áp, tủ MSB, MDB, DB, MCC, biến tần, PLC, HMI, thiết bị đo lường, nối đất và các phụ tải sản xuất.
Nếu cấu trúc được thiết kế đúng, điện năng sẽ đi đến từng khu vực với điện áp phù hợp, thiết bị bảo vệ sẽ cô lập nhánh lỗi đúng lúc và dây chuyền có thể vận hành ổn định. Ngược lại, lựa chọn sai thiết bị, thiếu tính chọn lọc hoặc sơ đồ không được cập nhật có thể làm tăng thời gian dừng máy, gây khó bảo trì và tạo rủi ro an toàn.
Bài viết này giải thích hệ thống theo hai góc nhìn: cấu trúc vật lý của thiết bị trong nhà máy và sơ đồ nguyên lý thể hiện luồng công suất, mạch điều khiển cùng tín hiệu giám sát.
Tóm tắt nhanh: Luồng điện điển hình: nguồn trung áp – tủ trung thế – máy biến áp – ACB tổng – thanh cái MSB – tủ phân phối hoặc MCC – thiết bị điều khiển – phụ tải. Mạch điều khiển và SCADA trao đổi tín hiệu nhưng không thay thế đường công suất chính.
Hệ thống điện công nghiệp là gì?
Đây là tập hợp thiết bị và mạch điện được tổ chức để cung cấp điện liên tục, điều khiển máy móc, giám sát trạng thái và bảo vệ con người – tài sản trong môi trường sản xuất. Tùy quy mô, nguồn có thể lấy trực tiếp từ lưới hạ áp hoặc tiếp nhận trung áp qua trạm biến áp riêng.
Phạm vi của hệ thống thường kéo dài từ điểm đấu nối với điện lực đến đầu cực của động cơ, lò điện, máy nén, bơm, quạt, băng tải, dây chuyền tự động, hệ thống chiếu sáng và các tải phụ trợ. Các lớp điều khiển PLC, HMI và SCADA giúp máy vận hành theo quy trình, nhưng vẫn phụ thuộc vào nguồn, bảo vệ và mạch động lực được thiết kế đúng.
Cấu trúc của một hệ thống điện công nghiệp
Cấu trúc thực tế thay đổi theo công suất và tính chất sản xuất, nhưng phần lớn dự án đều có sáu nhóm chức năng dưới đây.
Nguồn điện và trạm biến áp
Nguồn điện có thể đến từ lưới, máy phát, UPS hoặc hệ thống lưu trữ. Với nhà máy nhận trung áp, tủ trung thế thực hiện đóng cắt và bảo vệ trước khi điện đi qua máy biến áp để hạ xuống cấp điện áp sử dụng. Công suất máy biến áp phải xét phụ tải hiện tại, hệ số đồng thời, khả năng mở rộng và điều kiện làm mát.
Tủ điện tổng MSB và thanh cái chính
MSB là điểm phân phối hạ áp trung tâm. Tủ thường có ACB tổng, hệ thanh cái, MCCB nhánh, thiết bị đo, bảo vệ quá áp, giám sát chất lượng điện và tủ tụ bù tùy thiết kế. Khả năng chịu dòng ngắn mạch của thanh cái và khả năng cắt của thiết bị phải phù hợp với dòng sự cố tính toán tại điểm lắp đặt.
Tủ phân phối MDB, DB và tủ khu vực
Từ MSB, điện được chia đến MDB hoặc DB theo phân xưởng, tầng, khu máy hoặc nhóm tải. Việc phân vùng hợp lý giúp cô lập sự cố trong phạm vi nhỏ và thuận tiện cho bảo trì. Mỗi nhánh cần có tên tải, dòng định mức, tiết diện cáp, chiều dài tuyến và thiết bị bảo vệ tương ứng trên hồ sơ thiết kế.
Tủ MCC và thiết bị điều khiển động cơ
MCC tập trung các ngăn cấp nguồn cho động cơ. Một nhánh có thể dùng contactor và rơ-le nhiệt, khởi động mềm hoặc biến tần tùy yêu cầu khởi động, điều chỉnh tốc độ và mô-men. Mạch điều khiển phải có liên động, tín hiệu phản hồi và trạng thái lỗi để tránh đóng cắt sai trình tự.
Hệ thống điều khiển, đo lường và giám sát
PLC nhận tín hiệu từ cảm biến, xử lý logic rồi phát lệnh đến contactor, biến tần, van điện hoặc cơ cấu chấp hành. HMI và SCADA hiển thị trạng thái, cảnh báo và dữ liệu vận hành. Hệ đo điện năng hỗ trợ theo dõi tiêu thụ, hệ số công suất, điện áp, dòng điện và các bất thường cần phân tích.
Phụ tải, nối đất và bảo vệ an toàn
Phụ tải gồm động cơ, lò nhiệt, máy hàn, chiếu sáng, ổ cắm, nguồn điều khiển và thiết bị điện tử công suất. Song song với đường cấp điện là hệ thống PE, nối đất, liên kết đẳng thế, chống sét lan truyền và các biện pháp cô lập nguồn. Đây là lớp bắt buộc để giới hạn điện áp chạm và giảm hậu quả khi có sự cố.
Sơ đồ một sợi của hệ thống điện công nghiệp
Sơ đồ một sợi, còn gọi là single-line diagram, dùng một đường đại diện cho mạch ba pha để trình bày cấu trúc cấp điện. Nhờ cách giản lược này, người đọc có thể nhanh chóng nhìn thấy nguồn, máy biến áp, thiết bị đóng cắt, thanh cái, các nhánh phân phối và phụ tải chính.

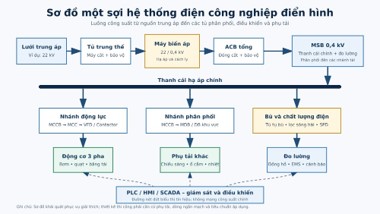

Sơ đồ một sợi khái quát từ nguồn trung áp đến các nhánh động lực và phân phối.
Trong hình, đường công suất chính đi từ lưới trung áp qua tủ trung thế và máy biến áp, sau đó đến ACB tổng và thanh cái MSB. Từ thanh cái, các MCCB cấp điện cho MCC, MDB/DB, tủ tụ bù hoặc hệ đo lường. Các đường nét đứt thể hiện tín hiệu giám sát; chúng không mang dòng công suất cấp cho phụ tải.
Thông tin cần có trên sơ đồ một sợi
- Nguồn điện, cấp điện áp, số lượng và công suất máy biến áp.
- Ký hiệu tủ, thanh cái, ACB/MCCB/MCB, cầu chì và điểm liên lạc thanh cái nếu có.
- Dòng định mức, số cực, khả năng cắt và thông số cài đặt bảo vệ quan trọng.
- Loại cáp, số lõi, tiết diện, số tuyến song song và chiều dài khi cần tính sụt áp.
- Tên phụ tải, công suất, hệ số công suất và chế độ vận hành.
- Điểm đo lường, tụ bù, SPD, nguồn dự phòng, ATS/UPS và hệ thống nối đất.
Sơ đồ nguyên lý điện công nghiệp là gì?
Sơ đồ nguyên lý mô tả quan hệ điện giữa các phần tử bằng ký hiệu, không nhất thiết phản ánh đúng vị trí lắp đặt vật lý. Người thiết kế dùng sơ đồ để chứng minh trình tự hoạt động; kỹ thuật viên dùng nó để đấu nối, kiểm tra tín hiệu và truy tìm nguyên nhân khi máy gặp lỗi.
| Loại sơ đồ | Mục đích | Nội dung chính | Dùng khi nào |
| Sơ đồ một sợi | Tổng quan cấp nguồn và phân phối | Nguồn, tủ, thiết bị bảo vệ, cáp và phụ tải chính | Thiết kế hệ thống, vận hành, phối hợp bảo vệ |
| Sơ đồ ba sợi | Thể hiện riêng từng pha | Đấu nối ba pha, đo lường, CT/VT và mất cân bằng | Các mạch cần theo dõi chi tiết từng pha |
| Mạch động lực | Đường cấp công suất cho máy | CB, contactor, rơ-le nhiệt, drive và động cơ | Thi công, kiểm tra và bảo trì động cơ |
| Mạch điều khiển | Logic START/STOP và liên động | Nút nhấn, tiếp điểm, cuộn hút, PLC và tín hiệu | Phân tích trình tự và tìm lỗi điều khiển |
| Sơ đồ đấu nối | Chỉ rõ đầu cốt và terminal | Số dây, số cầu đấu, giắc, cáp và điểm đến | Lắp ráp tủ và đấu nối hiện trường |
| Bố trí tủ điện | Vị trí cơ khí của thiết bị | Kích thước, ray DIN, máng dây, khoảng cách và tản nhiệt | Gia công, lắp ráp và kiểm soát không gian |
Nguyên lý vận hành của hệ thống điện công nghiệp
Khi hệ thống ở trạng thái bình thường, chuỗi vận hành được tổ chức theo thứ tự từ nguồn đến tải. Mỗi cấp vừa truyền điện năng vừa giới hạn phạm vi ảnh hưởng nếu nhánh sau xảy ra lỗi.
- Nguồn trung áp hoặc hạ áp được kiểm tra điều kiện cho phép trước khi đóng điện.
- Máy biến áp cung cấp điện áp phù hợp cho thanh cái hạ áp; ACB tổng đóng khi các liên động thỏa mãn.
- MSB phân phối điện đến từng MDB, DB hoặc MCC qua thiết bị bảo vệ nhánh.
- MCC hoặc tủ điều khiển cấp nguồn cho động cơ theo lệnh tại chỗ, PLC hoặc hệ thống giám sát.
- Cảm biến gửi phản hồi; PLC điều chỉnh trình tự, biến tần thay đổi tốc độ và HMI hiển thị trạng thái.
- Đồng hồ và rơ-le bảo vệ theo dõi dòng, áp, công suất, mất pha hoặc các điều kiện bất thường.
Điều gì xảy ra khi có sự cố?
Nếu quá tải kéo dài, rơ-le nhiệt hoặc chức năng bảo vệ tương ứng sẽ tác động để dừng động cơ. Nếu ngắn mạch, thiết bị có khả năng cắt phù hợp phải mở nhanh nhằm giới hạn năng lượng sự cố. Mục tiêu của phối hợp bảo vệ là thiết bị gần điểm lỗi nhất tác động trước, giúp các nhánh không liên quan tiếp tục vận hành khi điều kiện hệ thống cho phép.
Khi mất nguồn chính, ATS, máy phát hoặc UPS chỉ tham gia nếu dự án có trang bị và trình tự chuyển nguồn đã được thiết kế. Không nên mặc định mọi phụ tải đều được cấp dự phòng; tải ưu tiên phải được phân nhóm rõ để tránh quá tải nguồn thay thế.

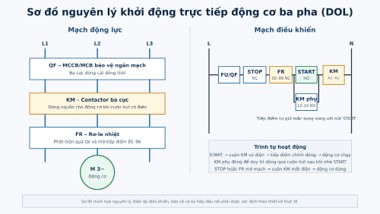

Sơ đồ mạch động lực và điều khiển khởi động DOL
Khởi động trực tiếp DOL là ví dụ cơ bản để phân biệt đường công suất và đường điều khiển. Mạch động lực mang dòng ba pha đến động cơ; mạch điều khiển cấp dòng nhỏ hơn cho cuộn hút contactor và thực hiện logic START/STOP.

Nguyên lý mạch động lực
Nguồn ba pha đi qua QF, tiếp điểm chính của contactor KM và rơ-le nhiệt FR trước khi vào động cơ. QF xử lý đóng cắt và bảo vệ ngắn mạch theo cấu hình; FR theo dõi quá tải. Rơ-le nhiệt không thay thế thiết bị bảo vệ ngắn mạch.
Nguyên lý mạch điều khiển
Nút STOP và tiếp điểm thường đóng 95-96 của FR mắc nối tiếp với nhánh START. Khi nhấn START, cuộn KM có điện, contactor đóng các tiếp điểm chính và động cơ chạy. Tiếp điểm phụ KM 13-14 đóng song song với nút START để tự giữ. Nhấn STOP hoặc khi FR tác động, mạch cuộn hút bị mở, contactor nhả và động cơ dừng.
Lưu ý an toàn: Sơ đồ DOL trong bài dùng để giải thích nguyên lý, không phải bản vẽ thi công. Điện áp điều khiển, tiết diện dây, khả năng cắt, bảo vệ mất pha, dừng khẩn và liên động phải được xác định cho từng máy.
Kiến trúc PLC, HMI và SCADA trong hệ thống
Ở dây chuyền tự động, hệ thống được phân thành cấp hiện trường, cấp điều khiển và cấp giám sát. Sự phân tầng này giúp xác định thiết bị nào thu thập dữ liệu, thiết bị nào ra quyết định thời gian thực và nền tảng nào lưu trữ hoặc tổng hợp thông tin.

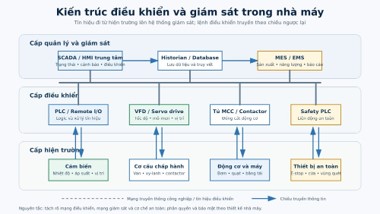

Kiến trúc điều khiển và giám sát từ thiết bị hiện trường đến SCADA, MES và EMS.
Cảm biến và thiết bị an toàn nằm ở cấp hiện trường. PLC, remote I/O, biến tần, servo và tủ MCC thuộc cấp điều khiển. HMI/SCADA, cơ sở dữ liệu, MES hoặc EMS nằm ở cấp giám sát – quản lý. Dữ liệu đi lên để hiển thị và phân tích; lệnh hợp lệ đi xuống để thực thi, nhưng chức năng an toàn quan trọng vẫn cần kiến trúc phù hợp và độc lập theo thiết kế.
Nguyên tắc thiết kế hệ thống điện công nghiệp
Tính đúng phụ tải và hệ số đồng thời
Không cộng cơ học toàn bộ công suất nameplate rồi chọn thiết bị. Cần phân nhóm tải, xác định chế độ làm việc, dòng khởi động, tải liên tục, tải dự phòng và khả năng chạy đồng thời. Kết quả là cơ sở chọn máy biến áp, thanh cái, cáp, máy phát và thiết bị đóng cắt.
Kiểm tra dòng ngắn mạch và khả năng cắt
Dòng sự cố thay đổi theo công suất nguồn, tổng trở máy biến áp, chiều dài cáp và vị trí điểm lỗi. ACB, MCCB, MCB, contactor và thanh cái phải chịu hoặc cắt được mức dòng dự kiến. Chọn thiết bị chỉ theo dòng tải mà bỏ qua dòng ngắn mạch là sai lầm nghiêm trọng.
Phối hợp và tính chọn lọc bảo vệ
Các cấp bảo vệ cần được phối hợp về dòng tác động và thời gian. Khi một nhánh máy lỗi, mục tiêu là MCCB của nhánh đó mở trước thay vì làm ACB tổng cắt toàn bộ nhà máy. Việc cài đặt phải dựa trên đường cong bảo vệ và nghiên cứu hệ thống, không nên sao chép thông số giữa các dự án.
Chọn cáp theo phát nóng, sụt áp và điều kiện lắp đặt
Tiết diện cáp phụ thuộc dòng tải, vật liệu ruột dẫn, phương pháp lắp, nhiệt độ môi trường, số mạch đi chung và khả năng chịu ngắn mạch. Tuyến dài còn phải kiểm tra sụt áp. Máng cáp và máng nhựa trong tủ cần đủ không gian, bán kính uốn và khả năng tản nhiệt để thuận tiện bảo trì.
Kiểm soát hệ số công suất và sóng hài
Động cơ không tải, máy hàn, biến tần và nguồn xung có thể ảnh hưởng hệ số công suất hoặc chất lượng điện. Tủ tụ bù, cuộn kháng hoặc bộ lọc chỉ nên được lựa chọn sau khi đánh giá đặc tính tải; lắp tụ bù thiếu tính toán có thể gây cộng hưởng hoặc đóng cắt không phù hợp.
Tổ chức nối đất, chống sét và phân tách tín hiệu
Hệ PE, liên kết đẳng thế và SPD phải được phối hợp với sơ đồ nối đất của dự án. Dây động lực, dây điều khiển và cáp truyền thông cần được bố trí có khoảng cách hoặc che chắn phù hợp để hạn chế nhiễu. Điểm đấu shield và nguyên tắc nối đất tín hiệu phải thống nhất trên bản vẽ.
Dự phòng mở rộng và khả năng bảo trì
Một hệ thống tốt không chỉ chạy được ngày đầu mà còn dễ kiểm tra sau nhiều năm. Nên chừa không gian tủ, dự phòng thanh cái và I/O có kiểm soát; đánh số dây, terminal, thiết bị và cập nhật bản vẽ hoàn công. Việc dự phòng phải có cơ sở, tránh tăng kích thước quá mức gây lãng phí.
Cách đọc sơ đồ nguyên lý điện công nghiệp
Khi tiếp nhận một bộ bản vẽ, nên đọc theo trình tự từ tổng thể đến chi tiết thay vì bắt đầu tại một dây bất kỳ.
- Đọc khung tên, mã bản vẽ, phiên bản và phạm vi áp dụng.
- Xác định nguồn, cấp điện áp, sơ đồ nối đất và điểm phân định trách nhiệm.
- Lần theo sơ đồ một sợi từ nguồn đến tủ và phụ tải cần kiểm tra.
- Đối chiếu mã thiết bị giữa sơ đồ một sợi, mạch động lực và mạch điều khiển.
- Kiểm tra trạng thái tiếp điểm ở điều kiện bình thường: NO, NC, cuộn hút và liên động.
- Theo dõi số dây, terminal, cáp và vị trí đấu nối sang trang khác.
- Mô phỏng trình tự START, RUN, STOP, FAULT và RESET trên sơ đồ.
- So sánh với hiện trường và đánh dấu mọi thay đổi cần cập nhật vào bản vẽ hoàn công.
Những sai lầm thường gặp
- Sơ đồ một sợi không ghi dòng định mức, khả năng cắt hoặc tiết diện cáp.
- Dùng cùng một ký hiệu cho nhiều thiết bị hoặc đánh số dây không nhất quán.
- Không tách rõ nguồn động lực, nguồn điều khiển và nguồn an toàn.
- Bỏ qua hệ số đồng thời, dòng khởi động và sụt áp của tuyến cáp dài.
- Cài bảo vệ nhánh cao hơn khả năng chịu tải của cáp hoặc thiếu tính chọn lọc với cấp trên.
- Không cập nhật bản vẽ sau khi thay contactor, drive, PLC, terminal hoặc tuyến cáp.
- Bố trí thiết bị quá sát, máng dây quá đầy và không dự phòng không gian bảo trì.
- Xem ảnh chụp tủ điện như tài liệu thay thế sơ đồ nguyên lý và danh mục đầu nối.
Checklist kiểm tra hồ sơ và hệ thống
| Nhóm | Nội dung cần có | Cách xác nhận |
| Nguồn và phân phối | Cấp điện áp, công suất nguồn, ACB/MCCB, thanh cái, cáp và tải được ghi rõ | Đối chiếu sơ đồ một sợi với nhãn tủ và hiện trường |
| Bảo vệ | Khả năng cắt, cài đặt và phối hợp giữa các cấp có cơ sở tính toán | Kiểm tra đường cong và biên bản thử nghiệm |
| Điều khiển | Logic START/STOP, interlock, emergency stop, feedback và reset rõ ràng | Mô phỏng từng trạng thái trước khi chạy tải |
| Đấu nối | Số dây, terminal, đầu cáp và điểm đến khớp giữa các trang | Đo thông mạch và kiểm tra nhãn |
| Nối đất | PE, đẳng thế, shield và SPD đúng theo thiết kế | Kiểm tra liên tục PE và hồ sơ đo |
| Hoàn công | Bản vẽ phản ánh đúng thiết bị và thay đổi cuối cùng | Quản lý phiên bản, ngày sửa và người phê duyệt |
Câu hỏi thường gặp về hệ thống điện công nghiệp
Sơ đồ một sợi khác sơ đồ nguyên lý như thế nào?
Sơ đồ một sợi tập trung vào cấu trúc cấp nguồn tổng thể và dùng một đường đại diện cho hệ ba pha. Sơ đồ nguyên lý có phạm vi rộng hơn, có thể thể hiện chi tiết mạch động lực, mạch điều khiển, tiếp điểm, cuộn hút và logic vận hành.
Tủ MSB, MDB và MCC khác nhau ở đâu?
MSB là tủ điện tổng nhận nguồn hạ áp chính. MDB phân phối đến khu vực hoặc nhóm tải. MCC chuyên cấp và điều khiển động cơ, thường chứa contactor, rơ-le nhiệt, biến tần hoặc khởi động mềm tùy ứng dụng.
Rơ-le nhiệt có bảo vệ ngắn mạch không?
Không. Rơ-le nhiệt chủ yếu bảo vệ quá tải động cơ theo đặc tính nhiệt. Bảo vệ ngắn mạch cần cầu chì, MCB, MCCB hoặc thiết bị chuyên dụng có khả năng cắt phù hợp với dòng sự cố.
Có thể dùng một sơ đồ DOL cho mọi động cơ không?
Không. DOL phù hợp khi nguồn và máy cho phép dòng khởi động trực tiếp. Động cơ công suất lớn hoặc tải cần điều chỉnh tốc độ có thể cần sao – tam giác, khởi động mềm, biến tần hoặc giải pháp khác sau khi tính toán.
Biến tần có thay thế toàn bộ thiết bị bảo vệ không?
Không. Biến tần có nhiều chức năng giám sát và bảo vệ điện tử, nhưng nhánh cấp nguồn, cáp, cô lập, ngắn mạch, nối đất và phối hợp với thiết bị phía trước vẫn phải được thiết kế đúng theo hướng dẫn của nhà sản xuất và yêu cầu dự án.
Khi nào cần cập nhật sơ đồ hoàn công?
Cần cập nhật sau mọi thay đổi ảnh hưởng kết nối, thông số, mã thiết bị, cài đặt bảo vệ, PLC I/O, terminal hoặc tuyến cáp. Bản vẽ cũ có thể khiến thao tác cô lập nguồn và tìm lỗi trở nên nguy hiểm.
Kết luận
Hệ thống điện công nghiệp được hình thành từ nguồn, trạm biến áp, tủ phân phối, tủ điều khiển, bảo vệ, giám sát, nối đất và phụ tải. Sơ đồ một sợi giúp nhìn tổng thể luồng công suất; mạch động lực và mạch điều khiển giải thích chi tiết cách máy nhận điện và phản ứng với lệnh hoặc sự cố.
Muốn hệ thống vận hành bền bỉ, doanh nghiệp cần tính đúng phụ tải, kiểm tra dòng ngắn mạch, phối hợp bảo vệ, chọn cáp phù hợp, tổ chức tủ điện khoa học và duy trì bản vẽ hoàn công. Đây cũng là cơ sở để rút ngắn thời gian bảo trì và mở rộng dây chuyền sau này.
Tiến Duy JSC cung cấp các nhóm thiết bị và vật tư phục vụ lắp đặt tủ điện công nghiệp. Khi lựa chọn sản phẩm, khách hàng nên căn cứ sơ đồ, thông số tải, điều kiện lắp đặt và yêu cầu bảo vệ thực tế; không nên chỉ lựa chọn theo dòng định mức hoặc giá bán.
