Thiết bị điện công nghiệp: Danh sách các thiết bị cơ bản

Thiết bị điện công nghiệp là tập hợp các phần tử dùng để đóng cắt, bảo vệ, phân phối, điều khiển, đo lường và kết nối điện năng trong nhà máy, dây chuyền, trạm bơm, kho vận hoặc công trình kỹ thuật. Mỗi thiết bị đảm nhiệm một vai trò riêng nhưng phải phối hợp theo cùng sơ đồ để hệ thống vận hành an toàn và ổn định.

Danh sách thực tế có thể từ vài chục đến hàng nghìn mã hàng. Tuy nhiên, người mới chỉ cần nắm các nhóm nền tảng như ACB, MCCB, MCB, contactor, rơ-le nhiệt, biến tần, PLC, HMI, nguồn 24 VDC, thiết bị đo, nút nhấn, cầu đấu, máng dây và phụ kiện làm mát tủ. Khi hiểu đúng chức năng, việc đọc bản vẽ và lựa chọn sản phẩm sẽ dễ dàng hơn.

Bài viết này trình bày thiết bị theo chức năng thay vì theo thương hiệu. Thông số cuối cùng vẫn phải được xác định từ điện áp, dòng tải, dòng ngắn mạch, phương thức khởi động, môi trường lắp đặt và yêu cầu của từng dự án.

Tóm tắt nhanh: Nguồn và phân phối tạo đường công suất; aptomat và cầu chì cô lập sự cố; contactor, rơ-le nhiệt, khởi động mềm và biến tần điều khiển động cơ; PLC-HMI xử lý logic và giám sát; phụ kiện tủ tổ chức dây, đấu nối và tản nhiệt.

Thiết bị điện công nghiệp là gì?

Trong phạm vi bài viết, khái niệm này bao gồm thiết bị lắp trong tủ điện, thiết bị đặt tại máy và phần tử hiện trường kết nối với tủ. Chúng có thể làm việc ở mạch động lực, mạch điều khiển, mạch đo lường hoặc mạng truyền thông. Một hệ thống điện công nghiệp hoàn chỉnh luôn cần cả phần công suất lẫn phần tín hiệu.

Không nên đánh giá thiết bị chỉ qua kích thước hoặc dòng định mức. Hai sản phẩm có hình thức gần giống nhau có thể khác hoàn toàn về khả năng cắt, đặc tính bảo vệ, điện áp cuộn hút, loại tín hiệu, môi trường sử dụng và khả năng phối hợp với thiết bị phía trước hoặc phía sau.

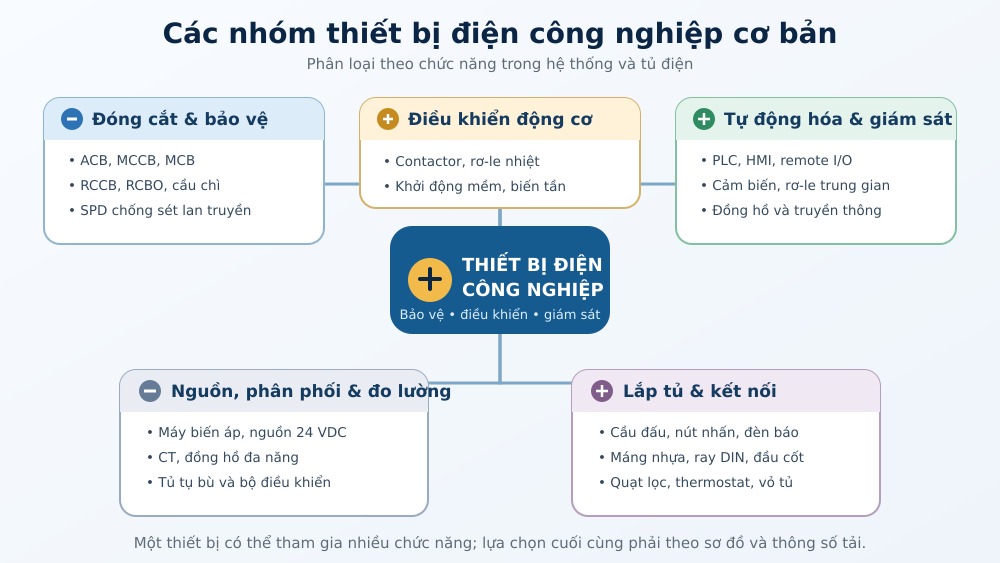

Phân loại thiết bị điện công nghiệp theo chức năng

Nhóm thiết bị đóng cắt và bảo vệ

ACB – máy cắt không khí

ACB thường được dùng ở đầu vào hoặc liên lạc thanh cái của tủ điện tổng hạ áp. Thiết bị có nhiệm vụ đóng cắt nguồn công suất lớn và tích hợp bộ bảo vệ theo cấu hình. Khi lựa chọn cần kiểm tra điện áp, dòng định mức, số cực, khả năng chịu và cắt dòng sự cố, kiểu lắp, phụ kiện motor nạp lò xo, cuộn đóng, cuộn cắt cùng chức năng liên động.

MCCB – aptomat khối

MCCB được sử dụng phổ biến cho các nhánh phân phối, động cơ và tải công suất vừa đến lớn. So với MCB, MCCB thường có dải dòng và khả năng cắt cao hơn; nhiều model cho phép điều chỉnh thông số tác động. Không nên chọn MCCB chỉ theo dòng tải vì thiết bị còn phải phối hợp với tiết diện cáp, dòng khởi động và mức ngắn mạch tại điểm lắp.

MCB – aptomat tép

MCB thường bảo vệ các mạch nhánh nhỏ như nguồn điều khiển, chiếu sáng, ổ cắm hoặc thiết bị phụ trợ. Các yếu tố cần kiểm tra gồm số cực, dòng định mức, đặc tính tác động, khả năng cắt và điều kiện lắp trong tủ. MCB không mặc nhiên thay thế được MCCB trong nhánh có dòng sự cố cao.

RCCB và RCBO – bảo vệ dòng rò

RCCB phát hiện dòng rò nhưng không đảm nhiệm đầy đủ bảo vệ quá dòng; vì vậy cần phối hợp với thiết bị bảo vệ thích hợp. RCBO kết hợp chức năng dòng rò và quá dòng trong một thiết bị. Loại, dòng rò định mức, số cực và sơ đồ nối đất phải được lựa chọn theo tải và yêu cầu an toàn của dự án.

Cầu chì và thiết bị chống sét lan truyền SPD

Cầu chì có cấu tạo đơn giản, tác động nhanh và phải thay sau khi đứt. SPD dùng để giới hạn quá áp xung do sét hoặc thao tác đóng cắt; nó không thay thế thiết bị bảo vệ ngắn mạch. Hiệu quả của SPD phụ thuộc vị trí lắp, dây nối ngắn, đường PE và sự phối hợp giữa các cấp bảo vệ.

Nhóm thiết bị điều khiển động cơ

Contactor – khởi động từ

Contactor, còn gọi là khởi động từ, là thiết bị đóng cắt bằng điện từ, phù hợp cho thao tác thường xuyên và điều khiển từ xa. Nó thường xuất hiện trong mạch động cơ, gia nhiệt, chiếu sáng công suất lớn hoặc tủ tụ bù. Khi chọn phải phù hợp dòng làm việc, chế độ tải, số cực, điện áp cuộn hút và số lượng tiếp điểm phụ. Contactor không phải thiết bị bảo vệ ngắn mạch.

Rơ-le nhiệt bảo vệ quá tải

Rơ-le nhiệt theo dõi quá tải động cơ và mở tiếp điểm điều khiển khi điều kiện vượt ngưỡng trong thời gian nhất định. Dải chỉnh phải bao phủ dòng làm việc của động cơ và tương thích với contactor. Rơ-le nhiệt không thay thế MCCB, MCB hoặc cầu chì ở chức năng bảo vệ ngắn mạch.

Rơ-le trung gian và rơ-le thời gian

Rơ-le trung gian mở rộng số tiếp điểm, cách ly tương đối giữa mạch điều khiển và tải tín hiệu, đồng thời giúp thay thế dễ dàng khi tiếp điểm hao mòn. Rơ-le thời gian tạo trễ đóng hoặc trễ ngắt cho các trình tự. Cần kiểm tra điện áp cuộn, loại tiếp điểm, khả năng chịu tải và đế cắm tương thích.

Khởi động mềm

Khởi động mềm điều khiển điện áp trong giai đoạn khởi động và dừng nhằm giảm sốc cơ khí, dòng khởi động hoặc hiện tượng búa nước tùy tải. Thiết bị không được xem là giải pháp điều chỉnh tốc độ liên tục. Việc chọn cần dựa trên công suất động cơ, dòng làm việc, thời gian khởi động, số lần khởi động và chế độ bypass.

Biến tần

Biến tần thay đổi tần số và điện áp đầu ra để điều chỉnh tốc độ, mô-men hoặc quy trình của động cơ. Ngoài công suất, cần xem dòng định mức, đặc tính tải, khả năng quá tải, phương pháp hãm, môi trường lắp, truyền thông và yêu cầu giảm nhiễu. Nhánh biến tần vẫn cần thiết bị bảo vệ, cô lập và nối đất theo thiết kế.

Nhóm tự động hóa và giám sát

PLC và remote I/O

PLC nhận tín hiệu số hoặc tương tự, xử lý chương trình rồi phát lệnh đến contactor, van điện, biến tần hoặc cơ cấu chấp hành. Remote I/O mở rộng điểm vào ra ở vị trí xa. Khi lựa chọn cần tính số lượng I/O, loại tín hiệu, tốc độ xử lý, giao thức truyền thông, khả năng mở rộng và nguồn cấp.

HMI

HMI là giao diện để người vận hành quan sát trạng thái, nhập giá trị đặt, xem cảnh báo và điều khiển trong phạm vi được phân quyền. Kích thước màn hình chỉ là một phần; dự án còn phải xét cổng kết nối, giao thức, bộ nhớ, môi trường, độ sáng và cách tổ chức màn hình để tránh thao tác nhầm.

Cảm biến, encoder và công tắc hành trình

Cảm biến công nghiệp phát hiện vị trí, áp suất, nhiệt độ, mức, lưu lượng hoặc sự hiện diện của vật. Encoder phản hồi tốc độ và vị trí quay; công tắc hành trình xác nhận trạng thái cơ khí. Cần đồng bộ nguồn, kiểu ngõ ra, thang đo, độ chính xác, khoảng cách phát hiện và điều kiện môi trường với PLC hoặc bộ điều khiển.

Nhóm nguồn, đo lường và chất lượng điện

Máy biến áp và nguồn 24 VDC

Máy biến áp dùng để thay đổi cấp điện áp hoặc tạo cách ly theo thiết kế. Nguồn 24 VDC thường cấp cho PLC, cảm biến, rơ-le và HMI. Công suất nguồn phải đủ cho tải liên tục, dòng khởi động của thiết bị điện tử và phần dự phòng hợp lý; đồng thời cần kiểm tra điện áp vào, điện áp ra, kiểu lắp và khả năng tản nhiệt.

Đồng hồ đo điện và biến dòng CT

Đồng hồ đa năng có thể hiển thị điện áp, dòng, công suất, tần số, hệ số công suất và điện năng. CT biến đổi dòng sơ cấp thành tín hiệu đo phù hợp. Tỷ số CT, cấp chính xác, công suất tải và sơ đồ đấu phải tương thích với đồng hồ; thao tác trên mạch CT cần do người có chuyên môn thực hiện.

Tủ tụ bù và bộ điều khiển hệ số công suất

Tủ tụ bù thường gồm tụ điện, contactor chuyên dụng hoặc thiết bị đóng cắt phù hợp, cầu chì hoặc MCCB, bộ điều khiển và có thể có cuộn kháng. Việc bù phải dựa trên đặc tính tải và mức sóng hài; lắp tụ theo kinh nghiệm mà thiếu đo đạc có thể dẫn đến đóng cắt dày, quá áp hoặc cộng hưởng.

Nhóm thao tác, kết nối và phụ kiện tủ điện

Nút nhấn, công tắc chọn và đèn báo

Nút nhấn và đèn báo tạo giao diện thao tác tại cửa tủ hoặc bàn điều khiển. Bộ dừng khẩn phải được thiết kế theo chức năng an toàn của máy, không chỉ dựa vào màu nút. Cần chọn đường kính lắp, loại tiếp điểm, điện áp đèn, cấp bảo vệ mặt trước, ký hiệu và màu trạng thái nhất quán.

Cầu đấu, ray DIN, đầu cốt và cable gland

Cầu đấu giúp chuyển tiếp dây giữa thiết bị trong tủ và hiện trường; ray DIN cố định các thiết bị module; đầu cốt và cable gland bảo đảm tiếp xúc, giữ cáp và hạn chế tác động cơ khí. Kích thước phải phù hợp tiết diện dây, dòng điện, loại dây, đường kính cáp và môi trường lắp đặt.

Máng nhựa tủ điện và máng cáp

Máng nhựa tủ điện tổ chức dây gọn, bảo vệ dây khỏi cạnh sắc và hỗ trợ phân tách mạch động lực với mạch điều khiển. Chiều rộng, chiều cao, tỷ lệ lấp đầy, bán kính uốn và khoảng cách đến thiết bị tỏa nhiệt cần được tính từ số lượng dây thực tế. Máng cáp ngoài tủ đảm nhiệm tuyến đi xa hơn trong nhà xưởng.

Vỏ tủ, quạt hút tủ điện và thermostat

Vỏ tủ bảo vệ thiết bị trước bụi, nước, va chạm và tiếp xúc không chủ ý. Quạt hút tủ điện, tấm lọc, bộ trao đổi nhiệt, máy lạnh tủ hoặc điện trở sưởi được lựa chọn theo tổn hao nhiệt và môi trường. Thermostat hoặc hygrostat giúp điều khiển làm mát, sưởi và hạn chế ngưng tụ.

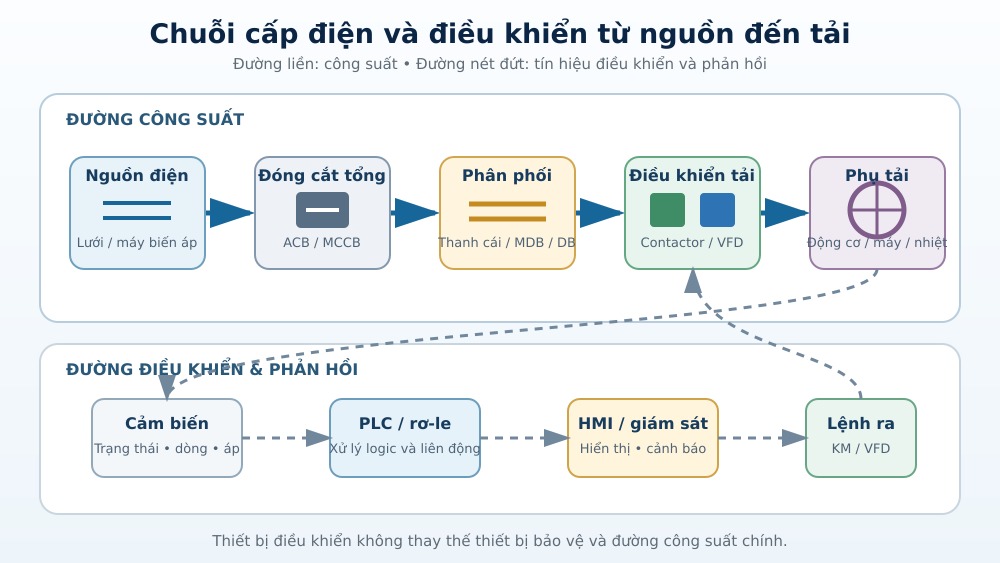

Các thiết bị phối hợp với nhau như thế nào?

Trong đường công suất, điện đi từ nguồn qua thiết bị đóng cắt tổng, thanh cái hoặc tủ phân phối, thiết bị điều khiển tải rồi đến động cơ hoặc phụ tải. Trong đường điều khiển, cảm biến gửi trạng thái về PLC; PLC xử lý liên động và truyền lệnh đến contactor hoặc biến tần; HMI hiển thị dữ liệu và cảnh báo.

Mỗi lớp chỉ nên đảm nhiệm đúng vai trò. PLC không thay thế aptomat; contactor không thay thế bảo vệ ngắn mạch; rơ-le nhiệt không thay thế SPD; HMI không phải mạch an toàn. Sự phối hợp đúng giúp nhánh lỗi được cô lập, thiết bị còn lại tiếp tục làm việc khi điều kiện hệ thống cho phép.

Cách lựa chọn thiết bị điện công nghiệp

Xác định tải và điều kiện vận hành

Trước tiên cần biết loại tải, điện áp, số pha, công suất, dòng làm việc, dòng khởi động, chu kỳ đóng cắt và thời gian vận hành. Động cơ, điện trở gia nhiệt, nguồn xung và tụ bù có đặc tính khác nhau nên không thể dùng một cách chọn cho mọi nhánh.

Kiểm tra khả năng cắt và phối hợp bảo vệ

Khả năng cắt của ACB, MCCB hoặc MCB phải phù hợp mức ngắn mạch tại điểm lắp. Thông số bảo vệ phải bảo vệ được dây dẫn và tải, đồng thời phối hợp với cấp trên để hạn chế mất điện lan rộng. Dữ liệu này cần đến từ tính toán và hồ sơ hệ thống.

Đồng bộ nguồn điều khiển và loại tín hiệu

Điện áp cuộn hút contactor, rơ-le, phanh, van điện và nguồn PLC phải thống nhất với thiết kế. Với tín hiệu, cần phân biệt số, tương tự, xung, nhiệt điện trở, truyền thông và kiểu ngõ ra cảm biến. Sai điện áp hoặc sai kiểu tín hiệu có thể làm thiết bị không hoạt động hoặc hư hỏng.

Xem xét môi trường và cấp bảo vệ

Nhiệt độ, độ ẩm, bụi, hóa chất, rung, độ cao và vị trí trong nhà hoặc ngoài trời ảnh hưởng trực tiếp đến tuổi thọ. Cấp bảo vệ của vỏ tủ, mặt nút nhấn, quạt lọc, đầu cáp và thiết bị hiện trường phải phù hợp môi trường chứ không chỉ theo thói quen mua hàng.

Tính không gian, tản nhiệt và khả năng bảo trì

Bản vẽ bố trí cần chừa khoảng thao tác, khoảng cách theo hướng dẫn nhà sản xuất, không gian đi dây và phần mở rộng có kiểm soát. Biến tần, khởi động mềm và nguồn công suất gây nhiệt; nếu bố trí quá sát hoặc máng dây che luồng gió, nhiệt độ trong tủ có thể tăng cao.

Ưu tiên tính tương thích và khả năng thay thế

Thiết bị nên có phụ kiện, đế, module mở rộng và phần mềm phù hợp với hệ thống hiện hữu. Cũng cần cân nhắc thời gian cung ứng, khả năng thay thế tương đương, tài liệu kỹ thuật, nhãn rõ ràng và sự thuận tiện khi bảo trì. Không nên trộn thiết bị chỉ vì cùng dòng định mức.

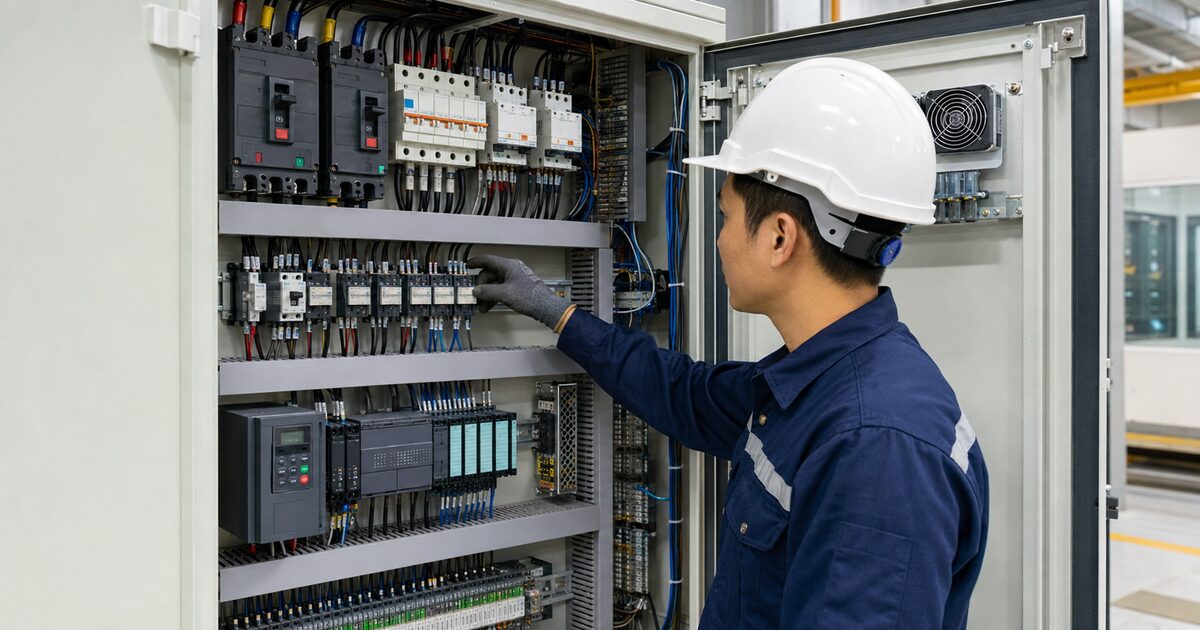

Bố trí thiết bị trong tủ điện công nghiệp

Một bố trí điển hình thường đặt thiết bị đóng cắt gần đầu nguồn, tách khu vực công suất khỏi khu vực điều khiển, đưa cầu đấu về vị trí thuận tiện cho dây hiện trường và tổ chức máng dây theo tuyến. Thiết bị tỏa nhiệt cần khoảng thoáng và giải pháp thông gió phù hợp.

Lưu ý kỹ thuật: Hình minh họa dùng để giải thích nguyên tắc phân vùng, không phải bản vẽ thi công. Kích thước, khoảng cách điện, tản nhiệt, tiếp địa và tuyến dây phải theo thiết kế thực tế cùng hướng dẫn của nhà sản xuất.

Những sai lầm thường gặp khi chọn và lắp thiết bị

1. Chọn aptomat chỉ theo dòng tải mà không kiểm tra dòng ngắn mạch và tiết diện cáp.
2. Dùng contactor không đúng chế độ tải hoặc chọn sai điện áp cuộn hút.
3. Hiểu rơ-le nhiệt là thiết bị bảo vệ ngắn mạch cho động cơ.
4. Chọn biến tần theo công suất nameplate nhưng bỏ qua dòng, đặc tính tải và khả năng quá tải.
5. Không thống nhất nguồn 24 VDC, loại tín hiệu và chân chung giữa cảm biến với PLC.
6. Bố trí PLC, dây truyền thông quá gần cáp động lực mà thiếu giải pháp chống nhiễu.
7. Máng nhựa quá đầy, dây không đánh số và cầu đấu thiếu nhãn điểm đến.
8. Lắp quạt lọc nhưng không tính hướng gió, lưu lượng, bụi và nhiệt tổn hao trong tủ.
9. Không cập nhật sơ đồ, danh mục vật tư và thông số cài đặt sau khi thay thiết bị.

Checklist lập danh mục thiết bị cho tủ điện

Câu hỏi thường gặp về thiết bị điện công nghiệp

Thiết bị điện công nghiệp và dân dụng khác nhau thế nào?

Thiết bị công nghiệp thường được lựa chọn cho tải lớn hơn, tần suất thao tác cao hơn, môi trường khắc nghiệt hơn và yêu cầu phối hợp trong hệ thống. Tuy nhiên, ranh giới không chỉ nằm ở tên gọi; cần đọc đúng thông số, tiêu chuẩn áp dụng và hướng dẫn sử dụng của từng sản phẩm.

MCCB có thay thế được contactor không?

Thông thường không. MCCB chủ yếu đóng cắt và bảo vệ nhánh, còn contactor phù hợp thao tác thường xuyên và điều khiển từ xa. Một mạch động cơ thường cần thiết bị bảo vệ, contactor hoặc biến tần và chức năng bảo vệ quá tải phối hợp với nhau.

Biến tần có cần contactor đầu ra không?

Cách bố trí phụ thuộc thiết kế và hướng dẫn của nhà sản xuất biến tần. Không nên tùy ý đóng cắt contactor ở đầu ra khi biến tần đang phát lệnh vì có thể gây lỗi hoặc ứng suất không mong muốn. Mọi mạch bypass hoặc cô lập phải có liên động rõ ràng.

Nguồn 24 VDC nên chọn dư bao nhiêu?

Không có một tỷ lệ cố định cho mọi hệ thống. Cần cộng tải liên tục, xét dòng khởi động của PLC, HMI, van điện, relay và cảm biến, sau đó thêm dự phòng hợp lý cho sụt áp, nhiệt độ và mở rộng đã dự kiến. Tránh chọn nguồn quá sát hoặc quá lớn thiếu cơ sở.

Có thể dùng ảnh chụp tủ để lập danh mục thiết bị không?

Ảnh giúp nhận diện sơ bộ nhưng không đủ để xác nhận model, khả năng cắt, điện áp cuộn, phụ kiện và thông số cài đặt. Danh mục phải được đối chiếu với sơ đồ, nameplate, nhãn thiết bị, tài liệu kỹ thuật và kiểm tra hiện trường an toàn.

Kết luận

Danh sách thiết bị điện công nghiệp cơ bản gồm nhóm đóng cắt – bảo vệ, điều khiển động cơ, tự động hóa, nguồn – đo lường, thao tác và phụ kiện lắp tủ. Hiểu đúng vai trò của ACB, MCCB, MCB, contactor, rơ-le nhiệt, biến tần, PLC, HMI và các phần tử kết nối là nền tảng để đọc sơ đồ và lập danh mục vật tư.

Thiết bị chỉ hoạt động đúng khi được lựa chọn theo tải, dòng sự cố, nguồn điều khiển, môi trường, khả năng phối hợp và bố trí tản nhiệt. Vì vậy, bảng danh sách trong bài nên được dùng như khung tham khảo; hồ sơ mua hàng cuối cùng cần dựa trên tính toán và bản vẽ được phê duyệt.
