Sứ Đỡ Thanh Cái Dạng Thanh – Giải Pháp Cho Cụm Busbar Dài

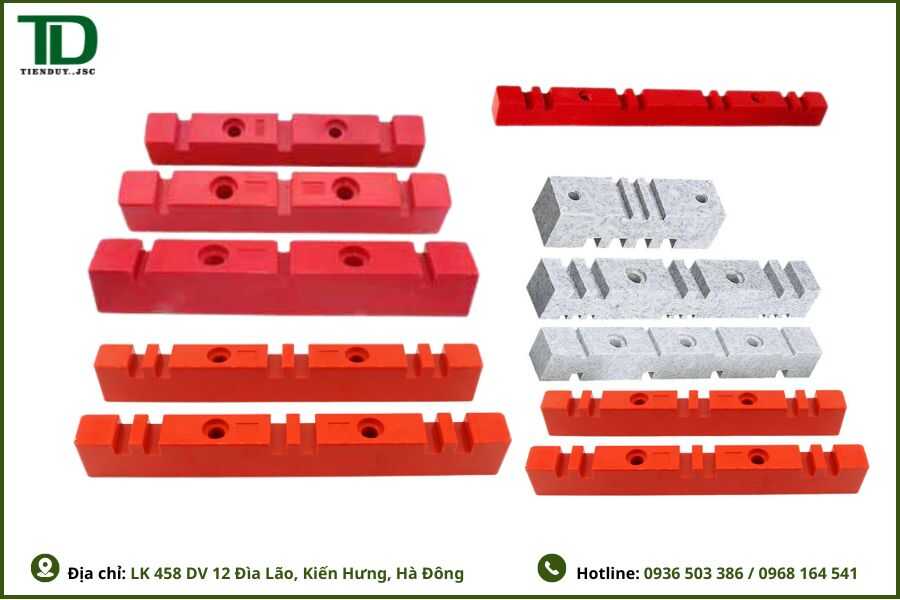

Sứ đỡ thanh cái dạng thanh là phụ kiện cách điện có thân dài và nhiều vị trí liên kết. Sản phẩm được sử dụng để đỡ một hoặc nhiều thanh dẫn trên một đoạn rộng hơn so với chân sứ tròn.

Nhờ khả năng phân bố lực trên nhiều điểm, loại sứ này phù hợp với cụm thanh cái dài, thanh đồng có kích thước lớn hoặc hệ thống cần độ ổn định cơ học cao.

Cấu tạo của sứ đỡ dạng thanh

Sản phẩm thường gồm:

• Thân cách điện dạng dài.
• Nhiều lỗ hoặc vị trí bắt bu-lông.
• Rãnh hoặc mặt phẳng đặt thanh dẫn.
• Phần liên kết với khung tủ.
• Phụ kiện kẹp hoặc thanh ép đi kèm.

Một số thiết kế giữ nhiều thanh cái trên cùng một mặt phẳng; một số khác được sử dụng làm đế đỡ kết hợp với thanh kẹp kim loại.

Khi nào nên sử dụng sứ đỡ dạng thanh?

Loại sứ này phù hợp khi:

• Thanh cái có chiều dài lớn.
• Cần nhiều vị trí liên kết.
• Cụm busbar có nhiều thanh song song.
• Muốn phân bố lực trên diện tích rộng.
• Không gian không phù hợp để lắp nhiều sứ tròn.
• Cần giữ thanh cái thẳng trên một mặt phẳng.

Sứ đỡ thanh cái tròn

Ưu điểm

Phân bố lực tốt

Nhiều điểm liên kết giúp lực không tập trung vào một vị trí duy nhất.

Giữ thanh cái thẳng

Thân đỡ dài giúp căn chỉnh cụm busbar và hạn chế sai lệch giữa các vị trí.

Giảm số lượng chân đỡ riêng lẻ

Một thanh đỡ có thể đảm nhiệm nhiều điểm cố định, làm kết cấu gọn hơn.

Phù hợp hệ thống công suất lớn

Sản phẩm có thể được sử dụng trong những cụm thanh đồng lớn, nhưng khả năng chịu tải cụ thể phải được xác nhận theo catalogue.

Cách chọn sứ đỡ dạng thanh

Kiểm tra chiều dài tổng thể

Chiều dài sản phẩm phải phù hợp với số lượng thanh và vị trí lắp trên khung tủ.

Kiểm tra số điểm liên kết

Cần xác định số lượng lỗ bắt, khoảng cách giữa các lỗ và đường kính bu-lông.

Kiểm tra kích thước thanh cái

Xác định chiều rộng, độ dày, số lượng thanh và khoảng cách giữa từng thanh.

Kiểm tra khả năng chịu lực

Không nên lựa chọn chỉ theo chiều dài thân. Cần kiểm tra tải trọng, hướng chịu lực và khoảng cách giữa các điểm bắt vào khung.

Kiểm tra vật liệu

Vật liệu cách điện phải phù hợp với nhiệt độ, độ ẩm, bụi và điều kiện vận hành của tủ.

So sánh sứ đỡ thanh cái dạng thanh với sứ đỡ tròn

Sứ đỡ tròn có ưu điểm linh hoạt, dễ bố trí từng điểm. Sứ dạng thanh có ưu điểm giữ nhiều điểm trên cùng một cụm.

Nên chọn sứ tròn khi:

• Cụm busbar nhỏ.
• Vị trí lắp đơn giản.
• Cần thay thế từng điểm độc lập.

Nên chọn dạng thanh khi:

• Cụm busbar dài.
• Có nhiều thanh song song.
• Cần giữ thẳng trên một mặt phẳng.
• Cần phân bố lực trên nhiều vị trí.

So sánh các loại sứ đỡ thanh cái

Hướng dẫn lắp đặt

Các điểm bắt vào khung phải phẳng và thẳng hàng. Không lắp thanh đỡ trên bề mặt cong hoặc bị xoắn.

Khi đặt Sứ Đỡ Thanh Cái Dạng Thanh lên sản phẩm, cần kiểm tra:

• Toàn bộ thanh dẫn tiếp xúc đều.
• Không có vị trí bị đội cao.
• Bu-lông không ép lệch thân sứ.
• Khoảng cách giữa các pha đúng thiết kế.
• Không có cạnh sắc tác động lên vật liệu cách điện.

Ứng dụng

Sứ Đỡ Thanh Cái Dạng Thanh thường được sử dụng trong:

• Tủ điện công suất lớn.
• Tủ phân phối tổng.
• Cụm busbar dài.
• Cụm thanh đồng nhiều lớp.
• Hệ thống phân phối trong nhà máy.
• Máy móc và thiết bị điện công nghiệp.

Câu hỏi thường gặp về Sứ Đỡ Thanh Cái Dạng Thanh

Sứ dạng thanh có chịu tải tốt hơn sứ tròn không?

Không thể kết luận chung. Khả năng chịu tải phụ thuộc vào vật liệu, thiết kế, số điểm liên kết và catalogue của từng sản phẩm.

Có thể cắt ngắn thanh đỡ không?

Không nên tự ý cắt hoặc khoan thêm lỗ nếu nhà sản xuất không cho phép.

Dùng sứ dạng thanh có cần thêm chân đỡ tròn không?

Một số thiết kế có thể kết hợp cả hai loại tùy theo kết cấu busbar.
