OMRONGối Đỡ Thanh Cái Nhiều Pha – Cấu Tạo, Ứng Dụng Và Cách Chọn
Gối đỡ thanh cái nhiều pha là phụ kiện được thiết kế để giữ đồng thời nhiều thanh đồng hoặc thanh nhôm trên cùng một cụm đỡ. Sản phẩm thường có các rãnh song song, giúp duy trì khoảng cách giữa các pha và hạn chế thanh cái bị dịch chuyển.

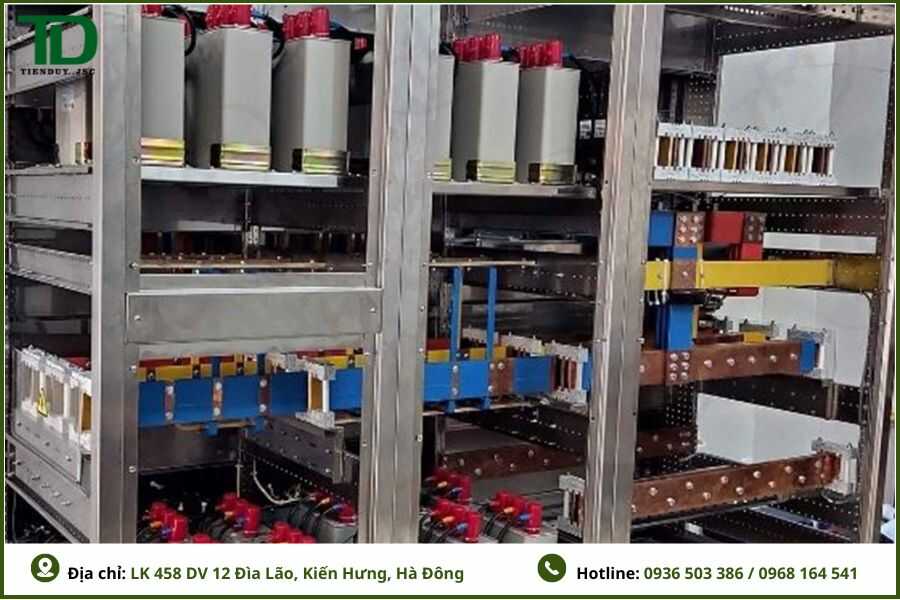

Loại gối đỡ này được sử dụng phổ biến trong tủ phân phối tổng, tủ điện công nghiệp, tủ DB, tủ MSB và những hệ thống busbar có ba pha, bốn cực hoặc nhiều thanh ghép song song.
Gối đỡ thanh cái nhiều pha là gì?

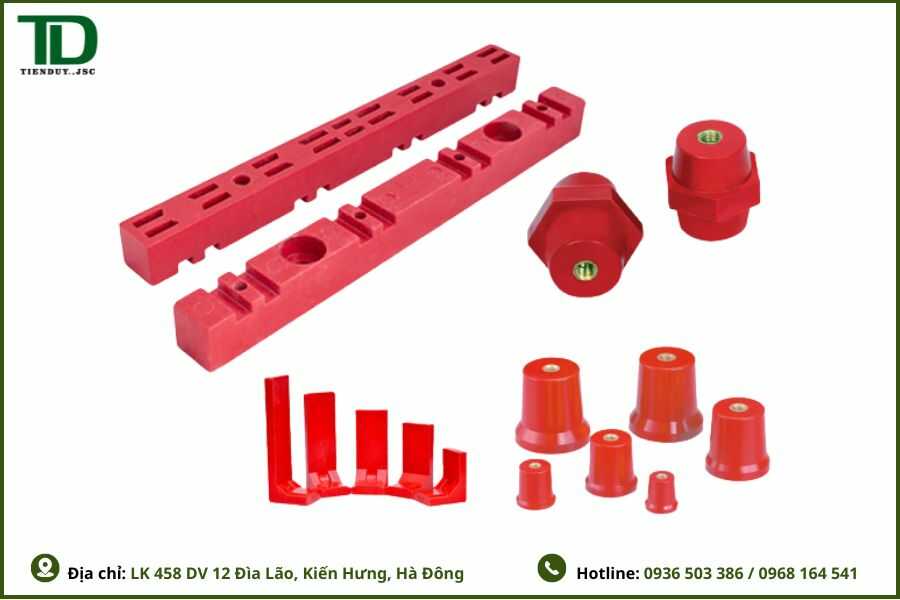

Khác với sứ đỡ tròn thường giữ một điểm trên thanh dẫn, gối đỡ nhiều pha có thể giữ nhiều thanh cái trên cùng một thân cách điện.
Sản phẩm có thể gồm:
- Phần đế cách điện.
- Các rãnh đặt thanh đồng.
- Phần nắp hoặc thanh kẹp.
- Bu-lông liên kết.
- Lỗ bắt vào khung tủ.
- Vị trí định hình khoảng cách giữa các pha.
Thiết kế này giúp cụm thanh cái thẳng hàng, đồng đều và dễ lắp ráp hơn.
Các loại gối đỡ nhiều pha
Gối đỡ ba pha
Loại này có ba vị trí hoặc ba nhóm rãnh để giữ các thanh R, S và T.
Sản phẩm phù hợp với cụm busbar ba pha không có thanh trung tính hoặc thanh trung tính được bố trí riêng.
Gối đỡ bốn pha
Gối đỡ bốn pha có thêm vị trí cho thanh trung tính. Thiết kế này thường được sử dụng trong hệ thống phân phối ba pha bốn dây.
Gối đỡ nhiều thanh trên mỗi pha
Một số tủ công suất lớn sử dụng hai hoặc nhiều thanh đồng ghép song song cho mỗi pha. Gối đỡ cần có rãnh phù hợp với tổng số thanh và khoảng cách giữa từng thanh.
Gối đỡ dạng tầng
Các thanh pha được bố trí ở nhiều cao độ khác nhau để tiết kiệm diện tích hoặc tạo khoảng trống đấu nối.
Ưu điểm của gối đỡ nhiều pha
Duy trì khoảng cách pha
Các rãnh được định hình sẵn giúp giữ khoảng cách giữa các thanh dẫn ổn định hơn so với việc lắp từng sứ riêng lẻ.
Giảm số lượng chi tiết
Một bộ gối đỡ có thể thay thế nhiều chân đỡ riêng biệt, giúp giảm số lượng bu-lông và thời gian căn chỉnh.
Hạn chế thanh cái bị xoay
Cơ cấu rãnh và kẹp giúp hạn chế thanh đồng bị xoay hoặc trượt khỏi vị trí.
Tăng tính đồng bộ
Cụm busbar được bố trí thẳng, gọn và dễ kiểm tra hơn trong quá trình nghiệm thu.
Cách chọn gối đỡ thanh cái
Chọn theo số pha
Cần xác định hệ thống gồm:
- Ba pha.
- Ba pha và trung tính.
- Một pha nhiều thanh.
- Nhiều thanh ghép trên mỗi pha.
Không nên sử dụng gối ba rãnh cho hệ thống bốn cực nếu phải gia công hoặc ép thêm thanh trung tính ngoài thiết kế.

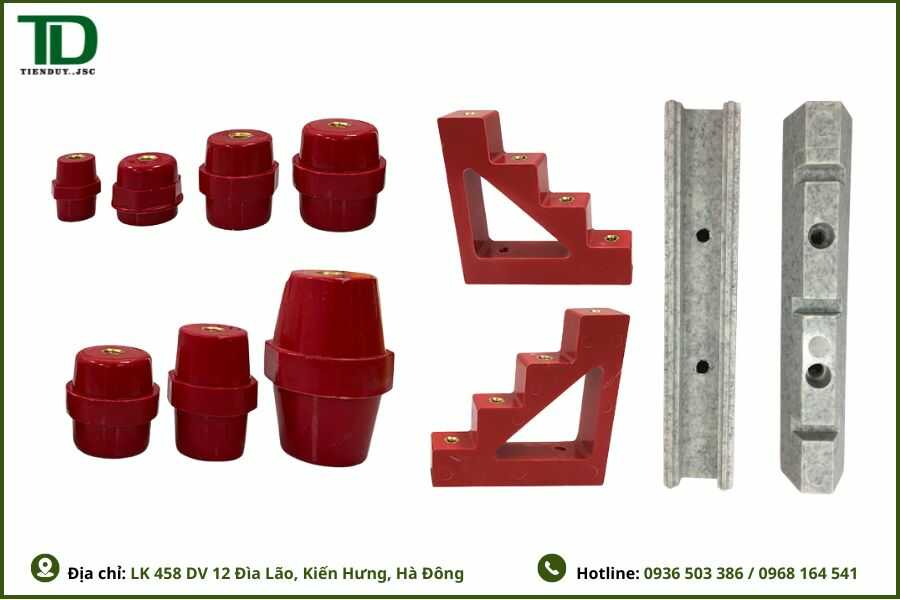

Chọn theo kích thước thanh đồng
Rãnh gối đỡ phải phù hợp với chiều rộng và độ dày của thanh cái.
Nếu rãnh quá nhỏ, thanh đồng có thể bị ép hoặc không lắp được. Nếu rãnh quá lớn, thanh có thể bị rung hoặc dịch chuyển.
Chọn theo khoảng cách pha
Khoảng cách giữa các rãnh cần phù hợp với điện áp, thiết kế tủ và yêu cầu bố trí thiết bị.
Chọn theo khả năng chịu lực
Khả năng chịu lực phụ thuộc vào vật liệu, kết cấu gối, số lượng bu-lông và khoảng cách giữa các điểm đỡ.
Với thanh cái lớn, cần tính toán toàn bộ cụm busbar thay vì chỉ lựa chọn theo kích thước bên ngoài.
Chọn theo hướng lắp đặt
Gối đỡ có thể được thiết kế cho thanh cái đặt ngang, đứng hoặc theo dạng tầng. Cần lựa chọn đúng hướng chịu lực.
Hướng dẫn lắp đặt
Trước khi lắp cần kiểm tra Gối Đỡ Thanh Cái Nhiều Pha:
- Gối đỡ không bị nứt.
- Các rãnh không bị biến dạng.
- Bu-lông và thanh kẹp đầy đủ.
- Kích thước rãnh phù hợp.
- Các điểm lắp trên khung tủ thẳng hàng.
Không ép thanh đồng vào rãnh nhỏ hơn kích thước thiết kế. Không siết phần nắp kẹp quá mức nếu nhà sản xuất không cho phép.
Sau khi lắp, kiểm tra Gối Đỡ Thanh Cái Nhiều Pha:
- Khoảng cách giữa các pha.
- Độ thẳng của thanh cái.
- Độ chắc chắn của gối.
- Khoảng cách với khung kim loại.
- Khả năng tháo lắp khi bảo trì.
Ứng dụng của gối đỡ thanh cài nhiều pha
Sản phẩm Gối Đỡ Thanh Cái Nhiều Pha thường được sử dụng trong:
- Tủ điện tổng MSB.
- Tủ phân phối DB.
- Tủ ATS.
- Tủ bù công suất phản kháng.
- Tủ máy phát điện.
- Tủ điện nhà máy.
- Hệ thống busbar công suất lớn.
- Cụm thanh đồng nhiều thanh trên mỗi pha.
Câu hỏi thường gặp
Gối đỡ ba pha và bốn pha khác nhau thế nào?
Gối ba pha giữ ba nhóm thanh dẫn. Gối bốn pha có thêm vị trí cho thanh trung tính.
Có thể gia công rãnh gối đỡ không?
Không nên tự ý gia công vì có thể ảnh hưởng đến kết cấu và khả năng cách điện của sản phẩm.
Gối đỡ thanh cài nhiều pha có thay thế hoàn toàn sứ tròn không?
Không. Mỗi loại phù hợp với một cấu hình busbar và không gian lắp đặt khác nhau.
