Sứ Đỡ Thanh Cái Dạng Tầng – Bố Trí Busbar Trong Không Gian Hạn Chế

Sứ đỡ thanh cái dạng tầng được thiết kế để bố trí các thanh dẫn ở nhiều độ cao khác nhau. Cấu trúc này giúp tận dụng không gian bên trong tủ điện, tăng khoảng trống đấu nối và hạn chế việc các thanh cái nằm quá gần nhau trên cùng một mặt phẳng.

Loại Sứ Đỡ Thanh Cái Dạng Tầng này thường được sử dụng trong tủ điện có không gian hạn chế, cụm busbar nhiều lớp hoặc hệ thống cần tách riêng thanh trung tính.

Sứ đỡ thanh cái dạng tầng là gì?

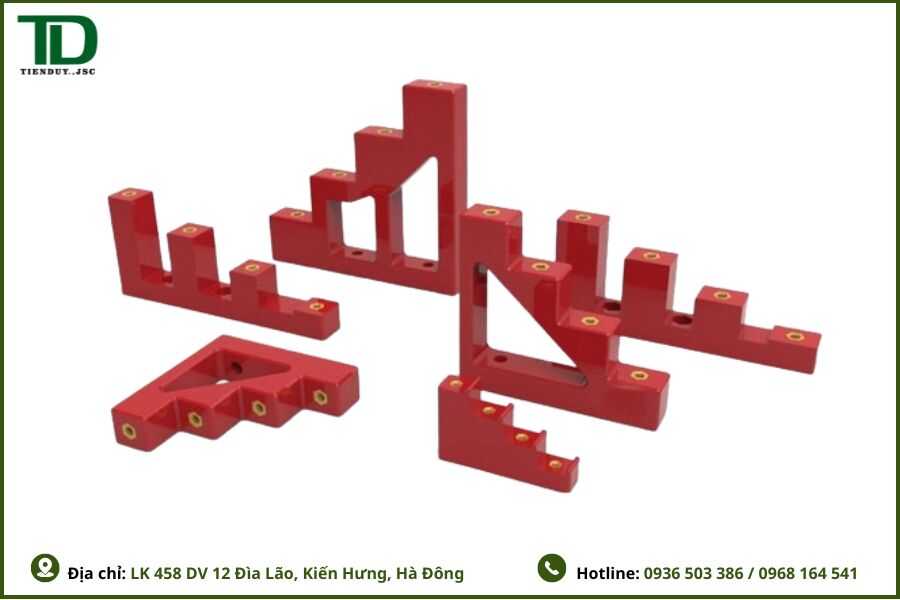

Sản phẩm có nhiều vị trí đỡ được bố trí lệch cao độ. Mỗi tầng có thể giữ một thanh, một pha hoặc một nhóm thanh dẫn.

Thiết kế có thể gồm:

• Thân cách điện dạng bậc.
• Nhiều mặt đặt thanh.
• Lỗ bắt bu-lông tại từng tầng.
• Phần đế liên kết khung tủ.
• Thanh kẹp hoặc nắp giữ.

Khi nào cần dùng sứ dạng tầng?

Sản phẩm phù hợp khi:

• Không đủ diện tích để đặt tất cả thanh trên một mặt phẳng.
• Cần tăng khoảng cách giữa các đầu nối.
• Thanh trung tính cần bố trí riêng.
• Busbar có nhiều lớp thanh.
• Cần tạo khoảng trống cho cáp và đầu cốt.
• Thiết bị xung quanh giới hạn không gian lắp đặt.

Bố trí thanh cái trong tủ điện

Ưu điểm

Tối ưu không gian

Bố trí theo chiều cao giúp giảm diện tích mặt bằng của cụm thanh cái.

Tách biệt các thanh dẫn

Các tầng khác nhau giúp phân tách thanh pha, trung tính hoặc các nhóm busbar.

Tạo khoảng trống đấu nối

Thiết kế lệch tầng có thể giúp đầu cốt và bu-lông dễ tiếp cận hơn.

Hỗ trợ bố trí tủ phức tạp

Phù hợp với tủ có nhiều thiết bị hoặc đường cáp giao nhau.

Cách lựa chọn

Xác định số tầng

Cần xác định hai tầng, ba tầng hay nhiều hơn tùy theo số lượng thanh và thiết kế tủ.

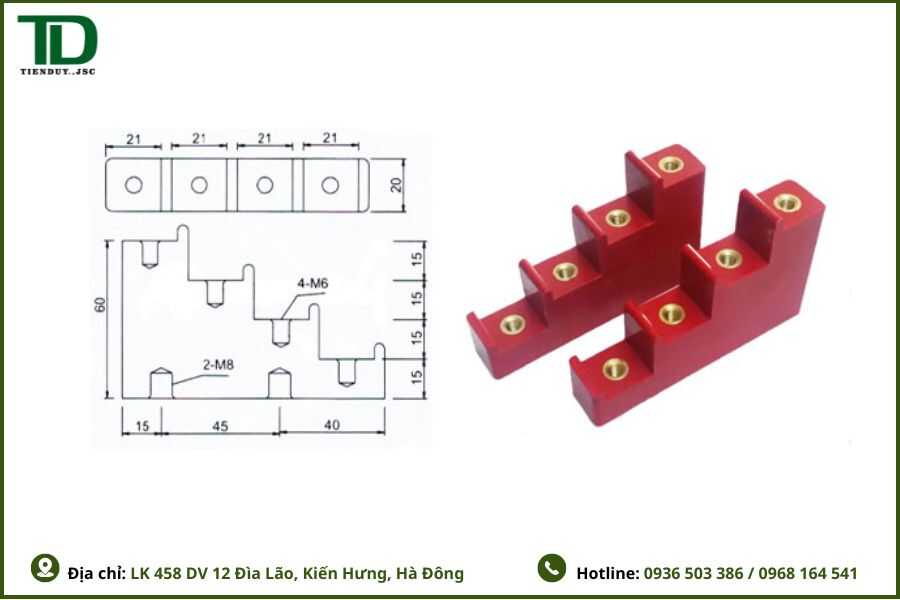

Xác định chiều cao từng tầng

Khoảng chênh lệch giữa các tầng phải đủ cho thanh cái, bu-lông và không gian thao tác.

Kiểm tra khoảng cách điện

Khoảng cách giữa các thanh không chỉ phụ thuộc vào chiều cao mà còn phụ thuộc vào vị trí bu-lông và các bộ phận kim loại xung quanh.

Kiểm tra hướng chịu lực

Mỗi tầng có thể chịu tải khác nhau. Cần xác nhận khả năng chịu lực theo đúng hướng lắp đặt.

Kiểm tra khả năng bảo trì

Cụm busbar phải có đủ không gian để tháo bu-lông và kiểm tra các mối nối.

Hướng dẫn lắp đặt Sứ Đỡ Thanh Cái Dạng Tầng

Đế sứ phải được bắt chắc vào khung tủ. Các thanh trên từng tầng cần được căn chỉnh độc lập trước khi siết hoàn toàn.

Cần kiểm tra:

• Thanh tầng trên không gây khó thao tác tầng dưới.
• Đầu bu-lông không làm giảm khoảng cách cách điện.
• Thanh dẫn không bị nghiêng.
• Tải trọng không tập trung lên một tầng.
• Các điểm đấu nối có thể tiếp cận khi bảo trì.

So sánh sứ dạng tầng và gối phẳng

Gối phẳng phù hợp khi các thanh được đặt trên cùng cao độ. Sứ dạng tầng phù hợp khi cần bố trí lệch lớp.

Sứ dạng tầng không phải lúc nào cũng tốt hơn. Thiết kế phức tạp hơn đòi hỏi việc kiểm tra khoảng cách và khả năng bảo trì kỹ hơn.

Gối đỡ thanh cái nhiều pha

Ứng dụng Sứ Đỡ Thanh Cái Dạng Tầng

• Tủ điện nhỏ nhưng có nhiều busbar.
• Tủ phân phối nhiều nhánh.
• Tủ ATS.
• Tủ bù.
• Cụm busbar có thanh trung tính riêng.
• Hệ thống thanh cái nhiều lớp.
• Máy móc công nghiệp có không gian hạn chế.

Câu hỏi thường gặp Sứ Đỡ Thanh Cái Dạng Tầng

Sứ Đỡ Thanh Cái Dạng Tầng có giúp giảm kích thước tủ không?

Có thể giúp tối ưu bố trí, nhưng kích thước tủ còn phụ thuộc vào thiết bị, khoảng cách an toàn và khả năng thao tác.

Có thể tự ghép nhiều sứ tròn thành dạng tầng không?

Chỉ nên thực hiện khi có thiết kế cơ khí và điện phù hợp. Không nên ghép tùy ý.

Cần lưu ý gì khi bảo trì?

Phải bảo đảm có thể tiếp cận các bu-lông ở tầng thấp và kiểm tra được toàn bộ bề mặt sứ.
