OMRONKẹp Đỡ Thanh Cái Busbar – Phân Loại, Ứng Dụng Và Cách Chọn
Kẹp đỡ thanh cái busbar là phụ kiện dùng để giữ một hoặc nhiều thanh đồng tại vị trí xác định. Sản phẩm thường sử dụng rãnh, nắp ép hoặc cơ cấu kẹp hai phần để hạn chế thanh cái bị xoay, trượt hoặc rung.
So với chân sứ tròn, Kẹp Đỡ Thanh Cái Busbar thường ôm trực tiếp theo hình dạng thanh dẫn và phù hợp với cụm thanh cái cần tháo lắp, thay đổi cấu hình hoặc giữ nhiều thanh song song.
Cấu tạo của Kẹp Đỡ Thanh Cái Busbar
Một bộ kẹp có thể gồm:
- Phần đế.
- Phần nắp kẹp.
- Rãnh đặt thanh đồng.
- Bu-lông liên kết.
- Lỗ bắt vào khung.
- Miếng đệm hoặc phụ kiện phụ trợ.
Tùy thiết kế, kẹp có thể giữ một thanh, nhiều thanh hoặc nhiều pha trên cùng một cụm.
Các loại kẹp thanh cái
Kẹp một thanh
Dùng để giữ riêng một thanh đồng hoặc thanh nhôm.
Kẹp nhiều thanh
Dùng cho hai hoặc nhiều thanh ghép song song trên cùng một pha.
Kẹp nhiều pha
Có nhiều rãnh, giữ các thanh R, S, T và có thể thêm N.
Kẹp tháo lắp nhanh
Thiết kế cho phép tháo phần nắp để thay đổi hoặc bảo trì thanh dẫn thuận tiện hơn.
Ưu điểm
- Giữ thanh cái theo đúng vị trí.
- Hạn chế thanh bị xoay.
- Thuận tiện khi tháo lắp.
- Có thể giữ nhiều thanh cùng lúc.
- Giúp cụm busbar gọn và đồng đều.
- Phù hợp với nhiều cấu hình thanh dẫn.
Cách chọn Kẹp Đỡ Thanh Cái Busbar

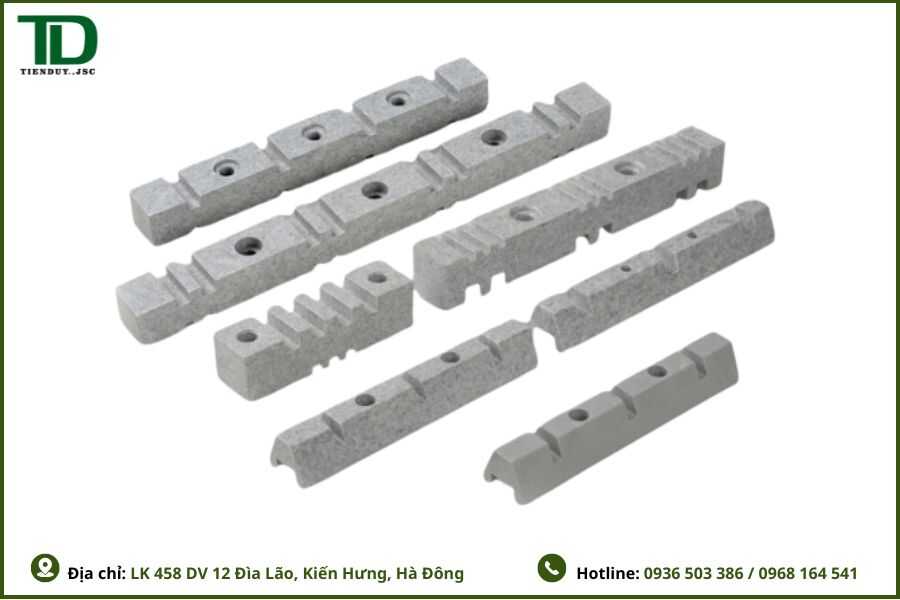

Chọn theo chiều rộng thanh
Rãnh phải phù hợp với chiều rộng thanh đồng. Không nên chọn rãnh quá rộng hoặc quá hẹp.
Chọn theo độ dày
Kẹp phải ôm đúng độ dày của một thanh hoặc tổng độ dày của nhiều thanh ghép.
Chọn theo số lượng thanh
Cần xác định một pha dùng một thanh hay nhiều thanh song song.
Chọn theo khoảng cách pha
Với kẹp nhiều pha, khoảng cách giữa các rãnh phải phù hợp với thiết kế điện.
Chọn theo khả năng tháo lắp
Nếu hệ thống cần bảo trì thường xuyên, nên ưu tiên thiết kế có nắp tháo được.
Lưu ý khi lắp đặt
Không ép thanh đồng vào rãnh nhỏ hơn kích thước. Không dùng kẹp đã nứt, biến dạng hoặc mất phụ kiện.
Khi siết nắp kẹp:
- Siết đều hai bên.
- Không tạo lực nghiêng.
- Không siết quá lực.
- Kiểm tra thanh cái không bị cong.
- Kiểm tra khoảng cách pha sau khi hoàn thiện.
Vật liệu cách điện có thể bị ảnh hưởng nếu bu-lông được siết vượt quá giới hạn của nhà sản xuất.
Ứng dụng
Kẹp Đỡ Thanh Cái Busbar được sử dụng trong:
- Tủ MSB.
- Tủ DB.
- Tủ ATS.
- Tủ bù.
- Cụm thanh đồng máy phát.
- Hệ thống thanh cái nhiều thanh.
- Máy móc công nghiệp.
- Tủ điện cần tháo lắp định kỳ.
So sánh kẹp busbar và sứ đỡ tròn
Kẹp Đỡ Thanh Cái Busbar giữ thanh bằng rãnh hoặc cơ cấu ép. Sứ tròn giữ thanh thông qua bu-lông tại một điểm.
Kẹp phù hợp khi cần:
- Chống xoay thanh.
- Giữ nhiều thanh.
- Tháo lắp nhanh.
- Duy trì khoảng cách bằng rãnh định hình.
Sứ tròn phù hợp khi cần:
- Bố trí linh hoạt.
- Tạo khoảng cách với khung.
- Thay thế từng chân độc lập.
- Lắp cụm busbar đơn giản.
Câu hỏi thường gặp về Kẹp Đỡ Thanh Cái Busbar
Kẹp busbar có làm hỏng thanh đồng không?
Kẹp đúng kích thước và được lắp đúng lực sẽ không làm biến dạng thanh. Kẹp sai kích thước hoặc siết quá chặt có thể gây ảnh hưởng.
Có thể dùng chung một loại kẹp cho nhiều kích thước thanh không?
Chỉ khi nhà sản xuất thiết kế dải điều chỉnh phù hợp. Không nên tự chèn thêm vật liệu không đúng kỹ thuật.
Có cần kiểm tra kẹp định kỳ không?
Có. Cần kiểm tra độ chắc chắn, tình trạng nứt và dấu hiệu dịch chuyển của thanh cái.
