Sơ đồ mạch điện công nghiệp: Cách đọc và các mạch cơ bản

Sơ đồ mạch điện công nghiệp là tài liệu biểu diễn mối quan hệ điện giữa nguồn, thiết bị bảo vệ, phần tử điều khiển, cơ cấu chấp hành và tải. Nhờ hệ thống ký hiệu, mã thiết bị, số dây và tham chiếu chéo, kỹ thuật viên có thể hiểu nguyên lý vận hành mà không phải nhìn từng sợi dây trong tủ.

Một bản vẽ tốt giúp thiết kế, lắp ráp, nghiệm thu, vận hành và tìm lỗi cùng sử dụng chung một ngôn ngữ. Tuy nhiên, sơ đồ chỉ có giá trị khi đúng phiên bản, khớp hiện trường và thể hiện đủ điều kiện liên động. Không nên đấu nối hoặc thay đổi mạch chỉ từ một hình minh họa trên mạng; mọi thao tác phải dựa trên hồ sơ đã phê duyệt và do người có chuyên môn thực hiện.

IEC cho biết tài liệu kỹ thuật điện nên được trình bày rõ ràng để người đọc hiểu đúng. IEC 61082-1:2014 đưa ra quy tắc chung cho sơ đồ, bản vẽ và bảng dùng trong kỹ thuật điện; còn IEC 60617 là cơ sở quốc tế về ký hiệu đồ họa dùng trong sơ đồ điện.

Hiểu ngắn gọn: Sơ đồ nguyên lý cho biết mạch hoạt động như thế nào; sơ đồ đấu nối cho biết dây đi từ đầu nào đến đầu nào; bản vẽ bố trí cho biết thiết bị nằm ở đâu. Ba loại tài liệu bổ sung cho nhau, không thay thế lẫn nhau.

Sơ đồ mạch điện công nghiệp dùng để làm gì?

Nếu bài điện công nghiệp là gì mô tả toàn bộ chuỗi từ nguồn đến tải, sơ đồ điện là bản đồ thông tin của hệ thống điện công nghiệp. Trong một tủ điện công nghiệp, cùng một contactor có thể xuất hiện tại mạch lực, mạch điều khiển và bảng đấu nối nhưng vẫn được nhận diện bằng cùng mã tham chiếu. Nhờ vậy, người đọc lần được chức năng, vị trí và quan hệ của thiết bị trên nhiều trang.

Các loại sơ đồ điện công nghiệp thường gặp

Sơ đồ một sợi

Sơ đồ một sợi rút gọn hệ thống ba pha thành một đường biểu diễn chính. Tài liệu này thường cho thấy nguồn, máy biến áp, máy phát, thanh cái, aptomat, các lộ ra, tải lớn và thông số định mức. Nó phù hợp để nhìn cấu trúc phân phối điện, nhưng không thể hiện đầy đủ từng dây điều khiển hay từng chân thiết bị.

Sơ đồ mạch động lực

Mạch động lực thể hiện đường cấp năng lượng cho tải: từ L1-L2-L3 qua thiết bị cách ly, bảo vệ ngắn mạch, contactor, relay nhiệt, biến tần hoặc khởi động mềm rồi đến động cơ điện 3 pha. Khi đọc, cần chú ý điện áp, dòng định mức, số cực, thứ tự pha, thiết bị bảo vệ và ranh giới giữa nguồn với tải.

Sơ đồ mạch điều khiển

Mạch điều khiển thể hiện logic lệnh và phản hồi. Nguồn điều khiển có thể là 230 VAC, 110 VAC, 24 VAC hoặc 24 VDC; các nhánh gồm nút nhấn, công tắc hành trình, cảm biến công nghiệp, tiếp điểm relay, tiếp điểm phụ contactor, cuộn dây, PLC và đèn báo. Không được giả định điện áp điều khiển giống điện áp động lực.

Sơ đồ đấu nối và bảng terminal

Sơ đồ đấu nối tập trung vào điểm đầu, điểm cuối, terminal, số dây, màu dây và cáp đi hiện trường. Đây là tài liệu quan trọng khi thi công hoặc đối chiếu tủ, nhưng nó không luôn giải thích vì sao mạch hoạt động. Bảng terminal thường liên kết số cọc với thiết bị, vị trí hoặc trang sơ đồ khác.

Bản vẽ bố trí và sơ đồ cáp

Bản vẽ bố trí cho biết vị trí vật lý của thiết bị trên cánh tủ, tấm lắp, máng dây và thanh DIN. Sơ đồ cáp thể hiện mã cáp, số lõi, tiết diện, điểm đi/đến và tuyến lắp. Người đọc cần dùng chúng cùng sơ đồ nguyên lý để tránh nhầm giữa vị trí vật lý và quan hệ điện.

Ký hiệu và mã thiết bị cần biết

Ký hiệu điện công nghiệp không phải lúc nào cũng giống hoàn toàn giữa mọi dự án. Hệ IEC, ANSI/NEMA, quy ước nội bộ và phần mềm thiết kế có thể khác nhau về nét vẽ hoặc mã chữ. Vì vậy, hãy đọc legend, danh mục ký hiệu và ghi chú của chính bộ hồ sơ trước khi áp dụng thói quen từ tài liệu khác.

Với hệ thống lớn, mã tham chiếu còn liên quan cấu trúc chức năng, vị trí và sản phẩm. IEC 81346-1:2022 đưa ra nguyên tắc cấu trúc hệ thống và tạo reference designation không mơ hồ. Tuy nhiên, mã QF, KM hoặc FR trong bảng trên chỉ là quy ước thường gặp; hồ sơ dự án mới là căn cứ cuối cùng.

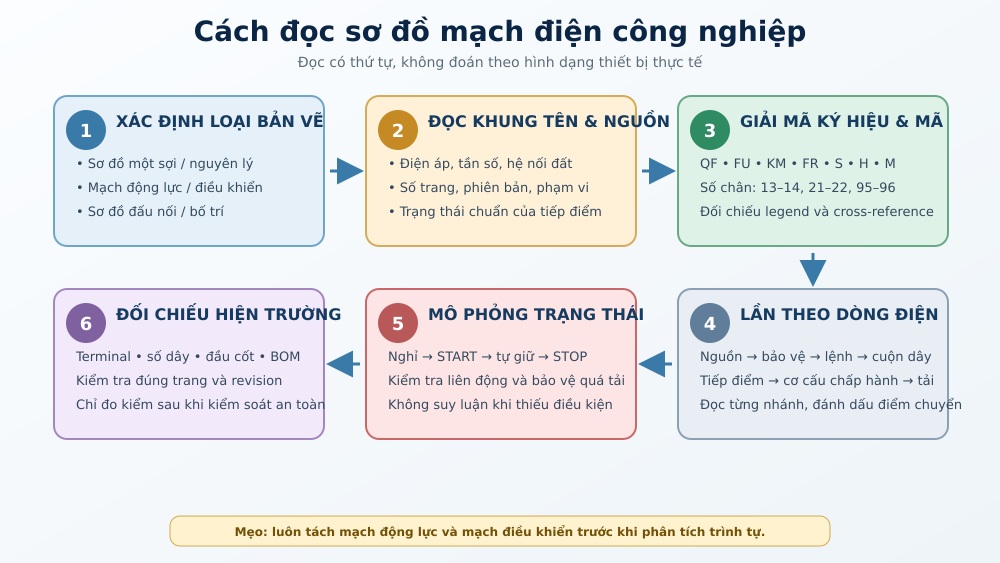

Cách đọc sơ đồ mạch điện công nghiệp từng bước

1. Xác định loại tài liệu đang đọc: một sợi, nguyên lý động lực, điều khiển, đấu nối, bố trí hay danh sách I/O. Nếu nhầm loại bản vẽ, kết luận về đường dây hoặc trình tự sẽ sai ngay từ đầu.
2. Đọc khung tên, số bản vẽ, số trang, revision, ngày phát hành và phạm vi thiết bị. Chỉ dùng bản đã phê duyệt và kiểm tra nó có khớp với nhãn tủ hoặc máy thực tế hay không.
3. Xác định nguồn: số pha, điện áp, tần số, cực tính DC, N, PE, hệ nối đất và nguồn điều khiển. Tách rõ nguồn động lực với 24 VDC, 0V hoặc nguồn qua biến áp điều khiển.
4. Đọc legend và mã thiết bị. Tìm tất cả vị trí cùng mã KM1, FR1 hoặc QF2, sau đó dùng cross-reference để liên kết cuộn dây với tiếp điểm ở trang khác.
5. Lần theo đường dòng điện từ nguồn qua tiếp điểm, bảo vệ và cuộn dây đến N hoặc 0V. Đọc một nhánh hoàn chỉnh trước, sau đó mới phân tích các nhánh liên quan.
6. Mô phỏng từng trạng thái: nghỉ, nhấn START, tự giữ, nhận lệnh STOP, bảo vệ tác động và reset. Ghi rõ tiếp điểm nào đổi trạng thái ở mỗi bước.
7. Đối chiếu sơ đồ nguyên lý với sơ đồ đấu nối, terminal và danh sách I/O. Kiểm tra số chân, số dây, mã cáp, địa chỉ PLC và vị trí thiết bị.
8. Khi dùng sơ đồ để tìm lỗi, phải thực hiện quy trình an toàn, nhận diện mọi nguồn và chỉ đo kiểm bởi người đủ năng lực. Không bỏ qua liên động chỉ để thử cho thiết bị chạy.

Trạng thái chuẩn của tiếp điểm: Tiếp điểm trên sơ đồ thường được vẽ ở trạng thái thiết bị chưa tác động, cuộn dây chưa cấp điện và cơ cấu ở vị trí chuẩn do tài liệu quy định. NO/NC mô tả trạng thái đó, không mô tả trạng thái mong muốn của quy trình.

Cách đọc số chân và tiếp điểm NO/NC

Trong nhiều thiết bị IEC, cặp 13-14 thường dùng cho tiếp điểm thường mở và 21-22 cho tiếp điểm thường đóng; relay quá tải thường có 95-96 là NC và 97-98 là NO. Cuộn contactor thường ký hiệu A1-A2. Đây là quy ước phổ biến, nhưng vẫn phải xem sơ đồ in trên thiết bị hoặc tài liệu hãng trước khi đấu dây.

Cách nhận biết điểm giao dây

Hai đường dây cắt nhau không nhất thiết đã nối điện. Nhiều bản vẽ dùng chấm đen để chỉ nút nối và dùng cầu nhảy hoặc khoảng hở để chỉ giao cắt không nối. Với bản scan mờ hoặc bản vẽ cũ, hãy đối chiếu số dây và terminal thay vì đoán từ nét giao nhau.

Cách dùng tham chiếu chéo

Cuộn KM1 có thể nằm ở trang điều khiển, ba tiếp điểm chính ở trang động lực và tiếp điểm phụ tự giữ ở một nhánh khác. Cross-reference cạnh mã thiết bị cho biết trang hoặc tọa độ liên quan. Khi thiếu tham chiếu, hãy tìm theo mã duy nhất và kiểm tra BOM để tránh nhầm hai thiết bị cùng loại.

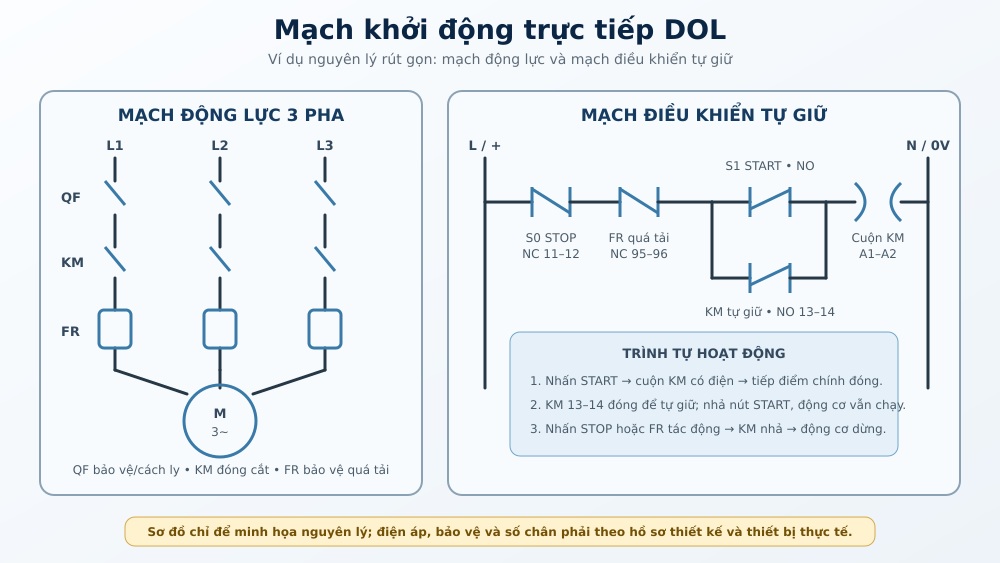

Ví dụ: đọc mạch khởi động trực tiếp DOL

Phân tích mạch động lực

Trong mạch khởi động trực tiếp, ba pha đi qua QF, các tiếp điểm chính của KM, phần tử quá tải FR rồi tới động cơ. QF và thiết bị bảo vệ phải phù hợp với dòng ngắn mạch và phương án phối hợp; KM thực hiện đóng cắt thường xuyên; FR bảo vệ quá tải theo cấu hình. Sơ đồ minh họa không thay cho tính toán chọn thiết bị.

Phân tích mạch điều khiển tự giữ

Từ nguồn L hoặc cực dương, dòng điều khiển đi qua nút STOP thường đóng, tiếp điểm FR 95-96 thường đóng và nhánh START thường mở đến cuộn KM. Khi nhấn START, KM hút; tiếp điểm phụ KM 13-14 đóng song song với START để duy trì dòng sau khi nhả nút. Nhấn STOP hoặc FR tác động sẽ làm cuộn KM mất điện và động cơ dừng.

Phạm vi thiết bị contactor và starter được mô tả trong IEC 60947-4-1:2023. Để xem thêm sơ đồ đấu dây thực tế của thiết bị điều khiển động cơ, có thể tham khảo Eaton Wiring Manual 2023; khi áp dụng phải đối chiếu đúng model, điện áp cuộn dây và yêu cầu dự án.

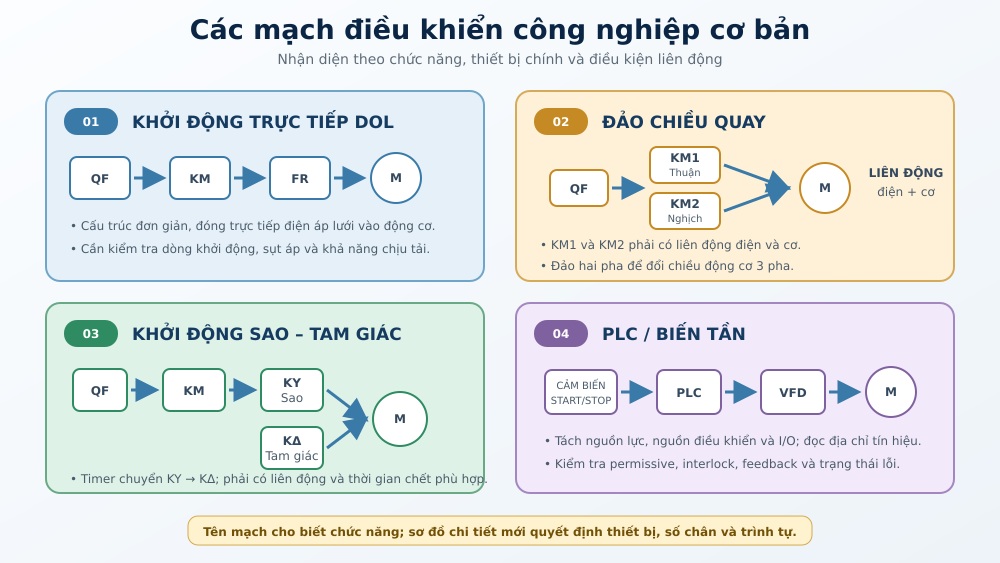

Các mạch điện công nghiệp cơ bản

Mạch đảo chiều quay

Mạch đảo chiều sử dụng hai contactor để thay đổi thứ tự hai pha cấp cho động cơ. KM thuận và KM nghịch phải có liên động điện; nhiều cấu hình còn dùng liên động cơ để ngăn đóng đồng thời. Mạch điều khiển cũng cần xử lý lệnh chuyển chiều, thời gian dừng và điều kiện công nghệ, không chỉ đơn giản đổi hai dây pha.

Mạch sao tam giác

Mạch sao tam giác thường gồm contactor chính, contactor sao, contactor tam giác và timer. Khi khởi động, động cơ nối sao; sau thời gian đặt, mạch ngắt sao rồi chuyển sang tam giác. Phải kiểm tra động cơ có đủ sáu đầu dây, điện áp định mức phù hợp và có thời gian chết để tránh đóng sao với tam giác cùng lúc.

Tài liệu ABB Starting Combinations trình bày các tổ hợp khởi động, trong đó có sao-tam giác. Schneider Electric TeSys Giga installation guide cung cấp ví dụ power/control wiring; sơ đồ hãng chỉ dùng cho đúng cấu hình sản phẩm tương ứng.

Mạch bơm tự động theo mức hoặc áp suất

Mạch bơm tự động nhận tín hiệu từ phao mức, rơ-le áp suất hoặc transmitter. Logic cơ bản gồm điều kiện chạy, mức dừng, chống chạy khô, bảo vệ quá tải và chế độ MAN-AUTO. Với hai bơm, có thể thêm luân phiên, bơm hỗ trợ và cảnh báo mức cao. Trước khi đọc, hãy xác định cảm biến là NO hay NC ở trạng thái quy ước.

Mạch điều khiển bằng PLC

Khi PLC thay relay logic, sơ đồ vẫn phải cho thấy nguồn I/O, địa chỉ, common, kiểu sink/source, thiết bị trường và phần tử chấp hành. HMI có thể gửi lệnh hoặc hiển thị trạng thái nhưng không phải lúc nào cũng nằm trong chuỗi an toàn. Cần đọc đồng thời sơ đồ điện, danh sách I/O, chương trình và mô tả trình tự.

Mạch điều khiển động cơ bằng biến tần

Biến tần thường nhận nguồn qua thiết bị bảo vệ và cấp trực tiếp cho động cơ ở đầu ra U-V-W. Lệnh RUN, chọn chiều, đặt tốc độ và phản hồi lỗi có thể qua terminal hoặc truyền thông. Không đặt contactor để đóng cắt thường xuyên giữa đầu ra VFD và động cơ nếu nhà sản xuất không cho phép; đồng thời phải tuân thủ yêu cầu cáp, nối đất và EMC.

Mạch đèn báo, còi và relay trung gian

Các mạch báo trạng thái thường dùng tiếp điểm phụ, ngõ ra PLC hoặc relay trung gian để điều khiển đèn POWER, RUN, FAULT và còi. Cần phân biệt tín hiệu cảnh báo với tín hiệu dừng bảo vệ; kiểm tra màu sắc, điện áp đèn, mạch acknowledge/reset và trạng thái mất nguồn.

Dùng sơ đồ để tìm lỗi như thế nào?

Tìm lỗi theo sơ đồ không có nghĩa là đo ngẫu nhiên từng điểm. Trước hết phải thu thập hiện tượng, trạng thái đèn/HMI, mã lỗi và điều kiện xảy ra; sau đó xác định nhánh có khả năng làm mất nguồn hoặc mất permissive. Cách làm có cấu trúc giúp giảm thời gian dừng và tránh thay linh kiện theo phỏng đoán.

1. Xác nhận đúng sơ đồ, đúng thiết bị và đúng revision; chụp hoặc ghi lại trạng thái ban đầu trước khi reset.
2. Xác định tải không chạy vì mất mạch động lực, mất nguồn điều khiển, mất lệnh, bảo vệ tác động hay liên động chưa thỏa.
3. Lần theo chuỗi điều kiện từ nguồn đến cuộn contactor hoặc ngõ vào điều khiển; dùng trạng thái logic, đèn chỉ thị và dữ liệu chẩn đoán trước khi đo điện.
4. Nếu cần đo kiểm, thực hiện đánh giá rủi ro, cô lập/khóa gắn thẻ theo quy trình và dùng thiết bị đo phù hợp bởi người đủ năng lực.
5. Sau sửa chữa, thử từng chế độ, kiểm tra bảo vệ/liên động, cập nhật sơ đồ và lưu nguyên nhân gốc thay vì chỉ ghi đã thay thiết bị.

Với hệ thống điều khiển công nghiệp, cách bố trí dây, nối đất và phân tách mạch ảnh hưởng trực tiếp đến nhiễu và độ ổn định. Rockwell Automation Industrial Automation Wiring and Grounding Guidelines là nguồn tham khảo hữu ích về raceway, bonding, grounding, nguồn và chống nhiễu; tài liệu này không thay thế quy chuẩn hoặc yêu cầu địa phương.

Những lỗi thường gặp khi đọc sơ đồ

1. Bỏ qua khung tên và dùng nhầm revision cũ so với tủ hoặc máy hiện trường.
2. Cho rằng mọi tiếp điểm được vẽ ở trạng thái máy đang chạy thay vì trạng thái chuẩn chưa tác động.
3. Chỉ theo dõi một nét dây mà không kiểm tra nhánh song song, tiếp điểm tự giữ hoặc permissive ở trang khác.
4. Nhầm đường dây giao nhau là điểm nối hoặc bỏ sót chấm nối trên bản scan chất lượng thấp.
5. Đọc mã KM, K, QF theo thói quen nhưng không xem legend và quy ước của dự án.
6. Không phân biệt nguồn điều khiển 24 VDC với nguồn AC, hoặc bỏ qua common 0V và cực tính I/O.
7. Nhầm sơ đồ đấu nối với sơ đồ nguyên lý, dẫn đến biết dây đi đâu nhưng không hiểu trình tự hoạt động.
8. Bỏ qua terminal, số dây, cross-reference và trạng thái feedback khi tìm lỗi.
9. Câu tắt nút dừng, relay bảo vệ hoặc liên động để thử máy mà không đánh giá rủi ro.

Tiêu chuẩn và tài liệu kỹ thuật nên tham khảo

Đối với thiết bị điện của máy, IEC 60204-1:2016+A1:2021 là tài liệu nền quan trọng từ điểm kết nối nguồn vào thiết bị điện của máy. Thiết bị điều khiển, tín hiệu và liên động thuộc phạm vi IEC 60947-5-1:2024 cần được chọn và áp dụng theo tiêu chuẩn, dữ liệu hãng và yêu cầu của dự án.

Tại Việt Nam, QCVN 25:2025/BCT ban hành kèm Thông tư 41/2025/TT-BCT có hiệu lực từ 08/08/2025 trong phạm vi quy chuẩn. Tiêu chuẩn IEC và tài liệu hãng là nguồn kỹ thuật; chúng không tự động thay thế nghĩa vụ pháp lý hoặc hồ sơ đã phê duyệt của dự án.

Khi cần ví dụ thiết bị và wiring cụ thể, Siemens SIRIUS System Manual trình bày hệ contactor, overload relay và starter công nghiệp. Chỉ sử dụng sơ đồ theo đúng phiên bản thiết bị, điện áp cuộn dây, phụ kiện và sơ đồ được nhà sản xuất công bố.

Câu hỏi thường gặp về sơ đồ mạch điện công nghiệp

Người mới nên bắt đầu đọc từ đâu?

Hãy bắt đầu từ khung tên, loại sơ đồ và nguồn. Sau đó học nhóm ký hiệu cơ bản, tách động lực khỏi điều khiển và lần một nhánh đơn giản từ nguồn đến cuộn dây. Mạch DOL tự giữ là ví dụ phù hợp trước khi chuyển sang đảo chiều, sao-tam giác hoặc PLC.

NO và NC có phải là trạng thái khi máy đang chạy không?

Không. NO và NC thường chỉ trạng thái tiếp điểm khi cơ cấu chưa tác động hoặc cuộn dây chưa cấp điện theo quy ước của tài liệu. Khi máy chạy, trạng thái thực tế phụ thuộc nút nhấn, relay, contactor, cảm biến và logic điều khiển.

Có thể đấu dây chỉ dựa trên sơ đồ nguyên lý không?

Không nên. Sơ đồ nguyên lý giải thích chức năng nhưng có thể không chứa đủ terminal, số dây, tiết diện, màu dây, đầu cốt hoặc vị trí lắp. Cần dùng thêm sơ đồ đấu nối, bảng terminal, BOM, tài liệu thiết bị và yêu cầu thi công.

Vì sao cùng một thiết bị xuất hiện ở nhiều trang?

Một thiết bị có nhiều phần tử điện. Contactor có cuộn dây, ba tiếp điểm chính và nhiều tiếp điểm phụ; chúng được đặt tại trang phù hợp để bản vẽ dễ đọc. Mã thiết bị và cross-reference giúp liên kết các phần tử đó thành một đối tượng.

Sơ đồ PLC có thay thế chương trình PLC không?

Không. Sơ đồ PLC cho biết nguồn, module, địa chỉ I/O và dây hiện trường; chương trình thể hiện logic xử lý. Muốn hiểu đầy đủ cần thêm I/O list, functional description, sequence, alarm list, tham số mạng và bản sao chương trình đúng phiên bản.

Khi nào cần cập nhật lại sơ đồ?

Sơ đồ phải được cập nhật khi thay model thiết bị, đổi số chân, thêm tải, sửa logic, chuyển terminal, đổi địa chỉ I/O hoặc thay đường cáp. Sau bảo trì tủ điện, bản hoàn công cần phản ánh đúng hiện trường để lần tìm lỗi sau này không dựa trên thông tin sai.

Kết luận

Sơ đồ mạch điện công nghiệp là cầu nối giữa thiết kế và hiện trường. Để đọc đúng, hãy xác định loại bản vẽ, kiểm tra revision, nhận diện nguồn và ký hiệu, lần theo từng nhánh rồi mô phỏng trạng thái hoạt động. Đừng tách một trang khỏi toàn bộ bộ hồ sơ hoặc suy đoán số chân theo thói quen.

Với các mạch cơ bản như DOL, đảo chiều, sao-tam giác, bơm tự động, PLC và biến tần, nguyên tắc quan trọng nhất là hiểu chuỗi nguồn – bảo vệ – lệnh – liên động – cơ cấu chấp hành – phản hồi. Cách đọc có hệ thống giúp vận hành an toàn, tìm lỗi nhanh và duy trì hồ sơ kỹ thuật đáng tin cậy.
