OMRONLỗi biến tần FUJI MEGA và cách khắc phục chi tiết đầy đủ nhất
Trong quá trình vận hành, việc phát sinh lỗi biến tần FUJI MEGA là điều không thể tránh khỏi, đặc biệt trong môi trường công nghiệp liên tục. Nếu không hiểu rõ nguyên nhân và cách xử lý, lỗi biến tần FUJI MEGA nhỏ có thể dẫn đến hỏng hóc nghiêm trọng. Bài viết này sẽ tổng hợp toàn bộ mã lỗi biến tần FUJI MEGA phổ biến, lỗi đặc thù và hướng dẫn khắc phục chi tiết để bạn có thể tự xử lý nhanh chóng và chính xác.

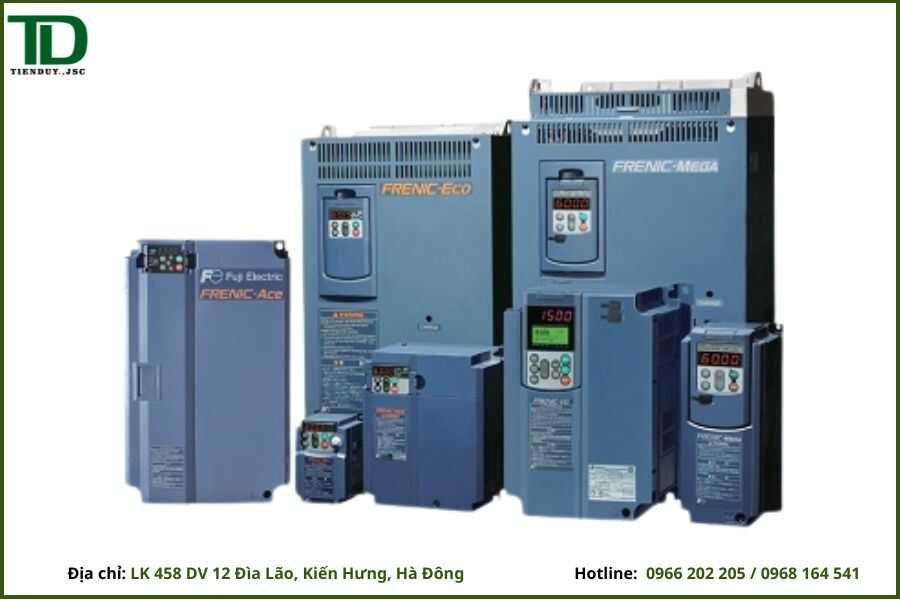

Tổng quan về lỗi biến tần FUJI MEGA
Biến tần FUJI MEGA được đánh giá cao về độ bền và độ ổn định. Tuy nhiên trong quá trình sử dụng, thiết bị vẫn có thể phát sinh lỗi biến tần FUJI MEGA do nhiều nguyên nhân khác nhau như nguồn điện, tải, môi trường hoặc cài đặt sai thông số.
Việc hiểu rõ lỗi biến tần FUJI MEGA không chỉ giúp bạn xử lý nhanh sự cố mà còn hạn chế rủi ro hỏng hóc nghiêm trọng, tiết kiệm chi phí sửa chữa.

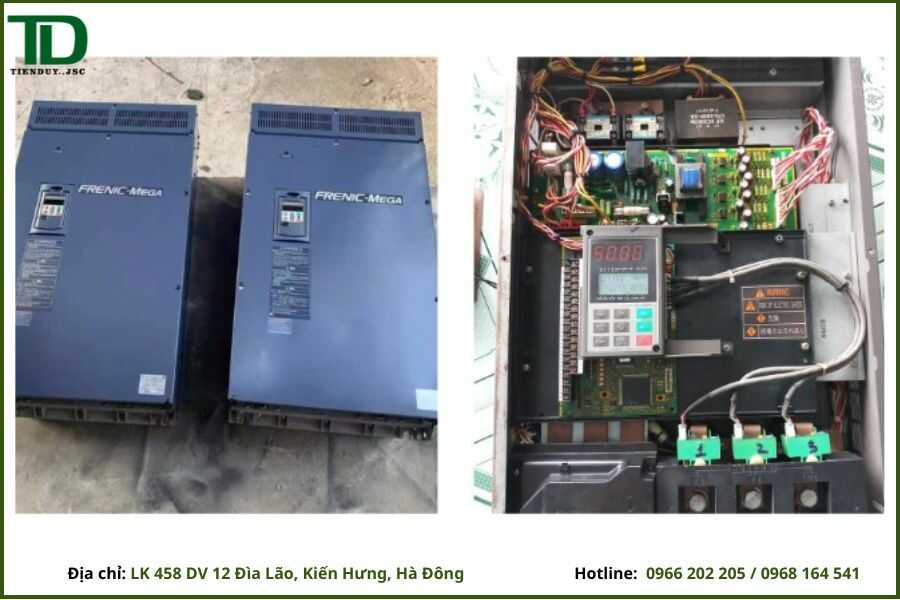

Chi tiết từng lỗi biến tần FUJI MEGA – nguyên nhân và cách khắc phục đầy đủ
OC1 quá dòng khi tăng tốc
Nguyên nhân xảy ra khi dòng khởi động vượt ngưỡng do thời gian tăng tốc cài quá ngắn khiến motor chưa kịp ổn định đã phải kéo tải lớn. Ngoài ra còn do tải cơ khí bị kẹt, bạc đạn khô, trục bị lệch hoặc dây motor bị chạm chập. Một nguyên nhân khác là do thông số motor cài đặt sai dẫn đến điều khiển không chính xác kiến bị lỗi biến tần FUJI MEGA.
Cách khắc phục đầu tiên cần tách motor khỏi tải để chạy thử không tải. Sau đó tăng thời gian tăng tốc lên mức phù hợp, thường từ 5 đến 20 giây tùy ứng dụng. Dùng Megger đo cách điện motor, đảm bảo lớn hơn 1MΩ. Kiểm tra điện trở giữa các pha phải cân bằng. Nếu vẫn lỗi biến tần FUJI MEGA cần kiểm tra module IGBT hoặc bo công suất.
OC2 quá dòng khi giảm tốc
Nguyên nhân do giảm tốc quá nhanh khiến motor chuyển sang chế độ phát điện, dòng hồi về biến tần tăng cao. Thường gặp ở tải quán tính lớn như quạt công nghiệp, băng tải dài hoặc máy ly tâm.
Cách khắc phục tăng thời gian giảm tốc, cài đặt lại thông số braking phù hợp. Nếu hệ thống yêu cầu dừng nhanh thì cần lắp thêm điện trở xả đúng công suất để tiêu tán năng lượng dư.
OC3 quá dòng khi chạy ổn định
Nguyên nhân do tải vượt công suất thiết kế, motor bị kẹt nhẹ hoặc vòng bi mòn gây tăng ma sát. Ngoài ra có thể do nguồn điện không ổn định hoặc dây dẫn kém chất lượng.
Cách khắc phục đo dòng thực tế khi vận hành, nếu cao hơn dòng định mức thì cần giảm tải hoặc chọn motor lớn hơn. Kiểm tra lại cơ khí và thay vòng bi nếu cần. Đồng thời kiểm tra lại thông số motor đã cài trong biến tần.
EF lỗi chạm đất
Nguyên nhân do rò điện từ cuộn dây motor ra vỏ hoặc dây cáp bị hở, ẩm ướt. Đây là lỗi biến tần FUJI MEGA nguy hiểm vì có thể gây giật điện.
Cách khắc phục dùng Megger đo từng pha với đất, nếu giá trị thấp cần sấy khô motor hoặc thay mới. Kiểm tra toàn bộ dây dẫn và hệ thống tiếp địa.
OU1 OU2 OU3 quá áp
Nguyên nhân do điện áp nguồn đầu vào cao vượt mức cho phép hoặc do năng lượng tái sinh khi giảm tốc quá nhanh. Ngoài ra tụ DC bus bên trong biến tần bị lỗi cũng gây ra hiện tượng này.
Cách khắc phục đo điện áp nguồn đảm bảo trong khoảng cho phép. Tăng thời gian giảm tốc, lắp điện trở xả. Nếu lỗi vẫn xảy ra cần kiểm tra tụ điện DC bus.
LU thấp áp
Nguyên nhân do điện áp nguồn bị sụt khi tải tăng, dây nguồn quá nhỏ hoặc tiếp điểm CB bị lỏng.
Cách khắc phục đo điện áp khi máy đang chạy tải, nếu sụt áp cần tăng tiết diện dây hoặc kiểm tra lại hệ thống cấp nguồn.
LIn mất pha đầu vào
Nguyên nhân do mất một pha nguồn, cầu dao hỏng hoặc tiếp điểm lỏng.
Cách khắc phục dùng đồng hồ đo điện áp từng pha, siết chặt các đầu nối, kiểm tra CB và contactor.
OPL mất pha đầu ra
Nguyên nhân do đứt dây từ biến tần ra motor hoặc motor bị cháy một pha.
Cách khắc phục đo điện trở cuộn dây motor, kiểm tra dây U V W, thay motor nếu phát hiện hỏng.
OH1 quá nhiệt bộ tản nhiệt
Nguyên nhân do quạt làm mát không hoạt động, bụi bám dày hoặc không gian tủ điện kín.
Cách khắc phục vệ sinh tản nhiệt bằng khí nén, kiểm tra quạt quay, đảm bảo thông gió tốt.
OH2 quá nhiệt IGBT
Nguyên nhân do biến tần hoạt động quá tải trong thời gian dài hoặc tản nhiệt kém.
Cách khắc phục giảm tải, kiểm tra keo tản nhiệt và module IGBT, đảm bảo hệ thống làm mát hoạt động tốt.
OH3 quá nhiệt điện trở xả
Nguyên nhân do điện trở xả làm việc liên tục vì giảm tốc nhiều lần hoặc chọn sai công suất.
Cách khắc phục tăng thời gian giảm tốc và chọn điện trở xả có công suất lớn hơn.
OH4 quá nhiệt môi trường
Nguyên nhân do nhiệt độ trong tủ điện quá cao, thường trên 40 độ C.
Cách khắc phục lắp quạt hút, điều hòa tủ điện hoặc di chuyển biến tần đến vị trí thoáng hơn.
DBH lỗi điện trở xả
Nguyên nhân do điện trở xả bị quá tải, đứt hoặc đấu sai.
Cách khắc phục kiểm tra giá trị điện trở, đo bằng đồng hồ và thay thế nếu cần.
FU lỗi cầu chì
Nguyên nhân do ngắn mạch hoặc IGBT bị chập gây dòng lớn làm đứt cầu chì.
Cách khắc phục không thay cầu chì ngay mà cần kiểm tra toàn bộ mạch công suất, nếu phát hiện IGBT hỏng phải thay trước khi cấp nguồn lại.
PBF lỗi transistor hãm
Nguyên nhân do transistor brake bị hỏng hoặc làm việc quá tải.
Cách khắc phục kiểm tra mạch hãm, thay transistor nếu cần.
OL1 quá tải motor
Nguyên nhân do motor chạy vượt công suất trong thời gian dài hoặc tải tăng đột ngột.
Cách khắc phục đo dòng motor, nếu vượt định mức cần giảm tải hoặc thay motor lớn hơn.
OL2 quá tải biến tần
Nguyên nhân do chọn biến tần công suất nhỏ hơn yêu cầu hoặc hệ thống làm việc quá tải liên tục.
Cách khắc phục thay biến tần công suất lớn hơn hoặc tối ưu lại hệ thống.
OL3 OL4 lỗi bảo vệ nâng cao
Nguyên nhân do quá tải kéo dài hoặc nhiệt tích tụ lâu ngày.
Cách khắc phục kiểm tra chu kỳ vận hành, giảm tải và cải thiện làm mát.
OLU quá tải tổng
Nguyên nhân do hệ thống vượt giới hạn trong thời gian dài.
Cách khắc phục giảm tải và kiểm tra lại cấu hình vận hành.
OS quá tốc độ
Nguyên nhân do cài đặt tần số vượt giới hạn hoặc lỗi tín hiệu phản hồi tốc độ.
Cách khắc phục kiểm tra tham số tần số tối đa và hệ thống điều khiển.
PG lỗi encoder
Nguyên nhân do mất tín hiệu encoder, dây bị nhiễu hoặc đấu sai.
Cách khắc phục kiểm tra dây tín hiệu, sử dụng cáp chống nhiễu và kiểm tra nguồn cấp encoder.
COF lỗi mất tín hiệu phản hồi
Nguyên nhân do cảm biến hoặc encoder không gửi tín hiệu về biến tần.
Cách khắc phục kiểm tra cảm biến, dây tín hiệu và nguồn cấp.
DBA lỗi mạch hãm
Nguyên nhân do mạch brake hoặc điện trở xả không hoạt động đúng.
Cách khắc phục kiểm tra sơ đồ đấu nối và thay linh kiện nếu cần.
ECF lỗi truyền thông ngoài
Nguyên nhân do mất kết nối với PLC hoặc hệ thống điều khiển trung tâm.
Cách khắc phục kiểm tra cáp truyền thông, cấu hình địa chỉ và giao thức.
Nhóm lỗi biến tần FUJI MEGA hệ thống Er chi tiết
Er1 lỗi bộ nhớ EEPROM
Nguyên nhân thường do lỗi ghi nhớ tham số trong bộ nhớ EEPROM, có thể xảy ra khi mất điện đột ngột trong lúc đang lưu dữ liệu hoặc bộ nhớ bị suy hao theo thời gian. Ngoài ra cũng có thể do nhiễu điện hoặc lỗi phần cứng trên bo điều khiển.
Cách khắc phục tiến hành reset về mặc định factory reset, sau đó cài đặt lại toàn bộ thông số. Nếu lỗi vẫn xuất hiện liên tục thì cần kiểm tra bo điều khiển và thay thế EEPROM hoặc bo mạch.
Er2 lỗi keypad (bàn phím điều khiển)
Nguyên nhân do cáp kết nối giữa keypad và biến tần bị lỏng, đứt hoặc oxy hóa. Ngoài ra keypad có thể bị hỏng do môi trường ẩm hoặc bụi.
Cách khắc phục tháo ra vệ sinh chân cắm, kiểm tra lại cáp tín hiệu, thử thay keypad khác để xác định lỗi. Nếu vẫn lỗi thì kiểm tra cổng giao tiếp trên main.
Er3 lỗi CPU
Nguyên nhân là lỗi vi xử lý trung tâm, thường do sốc điện, nhiễu mạnh hoặc hỏng phần cứng. Đây là Lỗi biến tần FUJI MEGA nghiêm trọng.
Cách khắc phục tắt nguồn hoàn toàn, chờ vài phút rồi cấp lại. Nếu lỗi vẫn còn thì cần gửi sửa chữa hoặc thay bo điều khiển vì không thể tự xử lý tại hiện trường.
Er4 lỗi truyền thông
Nguyên nhân do sai cấu hình truyền thông như baudrate, địa chỉ, hoặc dây RS485 bị đứt, nhiễu. Cũng có thể do đấu sai cực A B.
Cách khắc phục kiểm tra lại toàn bộ dây truyền thông, đảm bảo đấu đúng A B, kiểm tra cài đặt thông số truyền thông giống nhau giữa các thiết bị, sử dụng dây chống nhiễu và nối mass đúng cách.
Er5 lỗi tham số
Nguyên nhân do nhập sai thông số, xung đột giữa các tham số hoặc cài đặt ngoài phạm vi cho phép.
Cách khắc phục reset về mặc định, sau đó cài lại từng bước theo đúng catalog, tránh nhập nhanh nhiều tham số cùng lúc.
Er6 lỗi nội bộ hệ thống
Nguyên nhân do lỗi phần mềm hoặc xung đột tạm thời trong hệ thống điều khiển.
Cách khắc phục tắt nguồn, chờ vài phút rồi khởi động lại. Nếu lỗi lặp lại nhiều lần cần kiểm tra firmware hoặc bo mạch.
Er7 lỗi giao tiếp nội bộ
Nguyên nhân do mất kết nối giữa các module bên trong biến tần hoặc nhiễu tín hiệu mạnh.
Cách khắc phục kiểm tra môi trường nhiễu điện, đảm bảo tiếp địa tốt, nếu vẫn lỗi cần kiểm tra bo mạch bên trong.
Er8 lỗi truyền thông RS485
Nguyên nhân do nhiễu tín hiệu, dây dài không có chống nhiễu, hoặc cấu hình sai tốc độ truyền.
Cách khắc phục sử dụng cáp xoắn đôi chống nhiễu, nối đất một đầu, kiểm tra lại baudrate, parity và địa chỉ truyền thông.
ErP lỗi tham số hệ thống
Nguyên nhân do tham số bị lỗi hoặc dữ liệu bị corrupt trong bộ nhớ.
Cách khắc phục reset toàn bộ tham số, sau đó nhập lại đúng theo thông số kỹ thuật của hệ thống.
ErF lỗi phần mềm điều khiển
Nguyên nhân firmware bị lỗi hoặc không tương thích.
Cách khắc phục cập nhật firmware nếu có, nếu không cần thay bo điều khiển.
ErH lỗi phần cứng
Nguyên nhân do hỏng IGBT, mạch công suất hoặc nguồn nội bộ.
Cách khắc phục kiểm tra module công suất, đo diode và IGBT, nếu hỏng cần thay thế linh kiện.
ErE lỗi encoder
Nguyên nhân tín hiệu encoder sai, mất tín hiệu hoặc đấu sai dây.
Cách khắc phục kiểm tra dây encoder, đảm bảo đúng chuẩn tín hiệu, thay encoder nếu cần.
NrB lỗi điện trở xả
Nguyên nhân không kết nối điện trở xả hoặc chọn sai giá trị điện trở.
Cách khắc phục kiểm tra lại đấu nối và chọn đúng điện trở theo công suất biến tần.
ErR lỗi relay
Nguyên nhân relay bên trong bị hỏng hoặc tiếp điểm bị cháy.
Cách khắc phục kiểm tra relay, nếu không đóng/ngắt đúng cần thay thế.
COF lỗi mất tín hiệu phản hồi
Nguyên nhân cảm biến phản hồi (encoder, sensor) không hoạt động hoặc tín hiệu bị gián đoạn.
Cách khắc phục kiểm tra sensor, dây tín hiệu, nguồn cấp cho sensor.
DBA lỗi mạch hãm
Nguyên nhân mạch brake bị lỗi hoặc đấu sai điện trở xả.
Cách khắc phục kiểm tra sơ đồ đấu nối, kiểm tra transistor hãm và điện trở xả.
ErO lỗi quá tốc
Nguyên nhân tốc độ động cơ vượt giới hạn cho phép do cài đặt sai hoặc mất kiểm soát tải.
Cách khắc phục giới hạn lại tần số tối đa, kiểm tra hệ thống điều khiển.
ECF lỗi truyền thông ngoài
Nguyên nhân mất kết nối với PLC hoặc hệ thống điều khiển trung tâm.
Cách khắc phục kiểm tra cáp, cấu hình mạng, địa chỉ truyền thông và thiết bị ngoại vi.

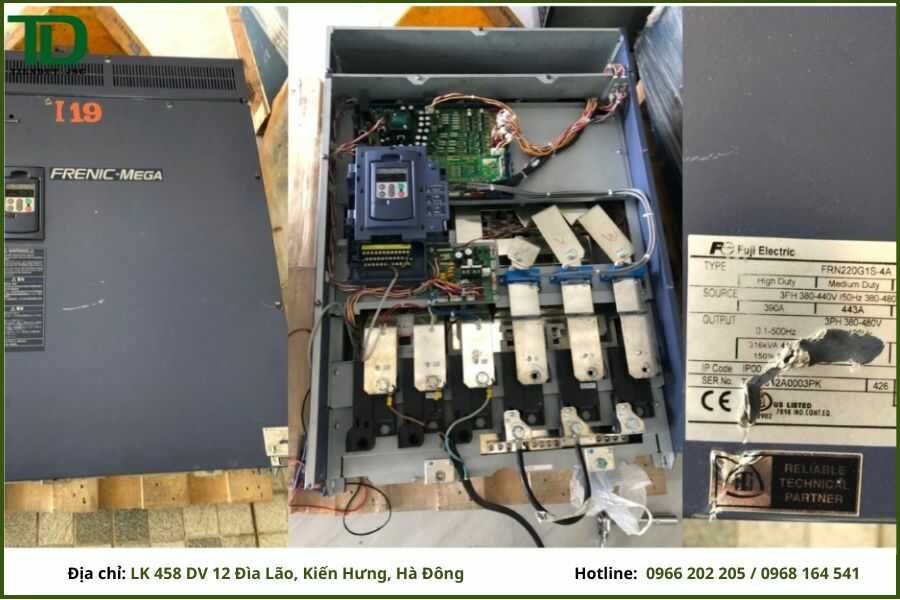

Mã lỗi biến tần FUJI MEGA đặc thù (quan trọng)
OS lỗi quá tốc độ
Nguyên nhân do cài đặt tần số vượt quá giới hạn động cơ hoặc hệ thống điều khiển sai tín hiệu phản hồi.
Cách khắc phục kiểm tra lại thông số tần số tối đa, kiểm tra encoder và tín hiệu phản hồi.
PG lỗi encoder
Nguyên nhân mất tín hiệu encoder, dây bị nhiễu hoặc đứt.
Cách khắc phục dùng cáp chống nhiễu, kiểm tra nguồn cấp encoder và tín hiệu xung.
ErE lỗi encoder nâng cao
Nguyên nhân encoder không tương thích hoặc tín hiệu sai chuẩn.
Cách khắc phục thay encoder đúng chuẩn, kiểm tra lại sơ đồ đấu dây.
ErO lỗi overspeed
Nguyên nhân tải mất kiểm soát hoặc lỗi biến tần FUJI MEGA điều khiển vòng kín.
Cách khắc phục kiểm tra PID, kiểm tra tín hiệu phản hồi tốc độ.
Er4 Er5 lỗi truyền thông nâng cao
Nguyên nhân cấu hình sai giữa biến tần và PLC hoặc nhiễu tín hiệu.
Cách khắc phục kiểm tra toàn bộ thông số truyền thông, sử dụng cáp chống nhiễu và nối đất đúng cách.
ErT lỗi nhiệt tổng hệ thống
Nguyên nhân toàn bộ hệ thống quá nhiệt do tải lớn hoặc môi trường nóng.
Cách khắc phục kiểm tra quạt làm mát, bố trí lại tủ điện, giảm tải nếu cần.
FU5 lỗi cầu chì nâng cao
Nguyên nhân dòng ngắn mạch lớn hoặc IGBT bị chập.
Cách khắc phục kiểm tra module công suất, không thay cầu chì khi chưa xử lý nguyên nhân.
PBF lỗi mạch hãm nâng cao
Nguyên nhân transistor hãm hoặc mạch brake bị lỗi biến tần FUJI MEGA khi hoạt động liên tục.
Cách khắc phục kiểm tra mạch brake, thay linh kiện nếu cần.
NrB lỗi điện trở xả nâng cao
Nguyên nhân điện trở không phù hợp hoặc đấu sai.
Cách khắc phục chọn đúng giá trị ohm và công suất, kiểm tra lại sơ đồ đấu nối.
Er7 lỗi nhiễu tín hiệu
Nguyên nhân môi trường có nhiễu điện cao, dây tín hiệu đi chung với dây nguồn.
Cách khắc phục tách riêng dây tín hiệu, dùng dây shield và nối đất đúng kỹ thuật.
ECF lỗi mạng truyền thông
Nguyên nhân mất kết nối hệ thống điều khiển hoặc cấu hình sai giao thức.
Cách khắc phục kiểm tra PLC, cáp mạng, cấu hình địa chỉ và giao thức truyền thông.

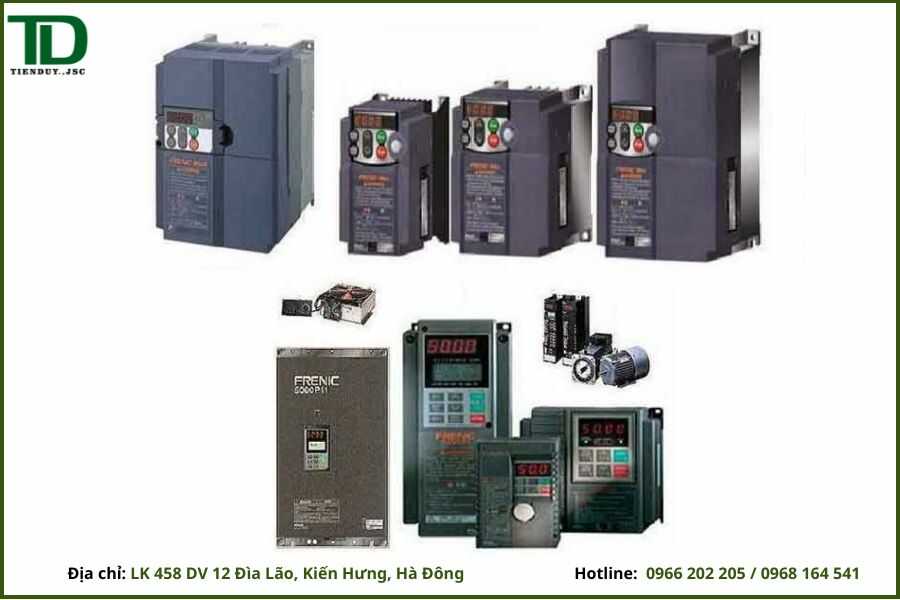

Quy trình xử lý lỗi biến tần FUJI MEGA chuẩn kỹ thuật
Để xử lý lỗi biến tần FUJI MEGA nhanh chóng và chính xác, người vận hành cần tuân thủ đúng quy trình kỹ thuật nhằm tránh xử lý sai gây hỏng thiết bị.
Đầu tiên, cần đọc chính xác mã lỗi biến tần FUJI MEGA hiển thị trên màn hình để xác định tình trạng hiện tại. Sau đó, tiến hành phân loại và xác định nhóm lỗi biến tần FUJI MEGA như lỗi điện, lỗi tải hay lỗi hệ thống.
Tiếp theo, kiểm tra nguồn điện đầu vào để đảm bảo không có tình trạng mất pha, thấp áp hoặc quá áp gây ra lỗi biến tần FUJI MEGA. Sau đó kiểm tra motor và tải cơ khí để phát hiện các vấn đề như kẹt trục, quá tải hoặc hỏng hóc.
Bước tiếp theo là kiểm tra lại toàn bộ cài đặt thông số trong biến tần, vì sai tham số cũng là nguyên nhân phổ biến gây lỗi biến tần FUJI MEGA. Cuối cùng, sau khi xử lý xong, tiến hành chạy thử lại hệ thống và theo dõi lỗi biến tần FUJI MEGA đã được khắc phục hoàn toàn.
Thực hiện đúng quy trình này sẽ giúp bạn xử lý lỗi biến tần FUJI MEGA hiệu quả.

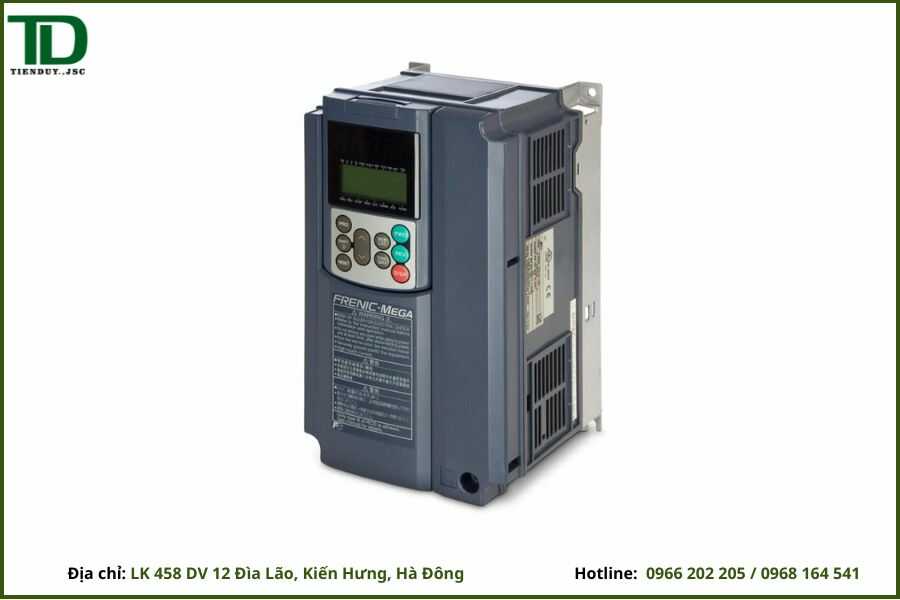

Cách phòng tránh lỗi biến tần FUJI MEGA
Để hạn chế lỗi biến tần FUJI MEGA và giúp thiết bị hoạt động bền bỉ, người dùng cần chú ý một số yếu tố quan trọng trong quá trình vận hành. Trước hết, nên bảo trì định kỳ để phát hiện sớm các dấu hiệu gây lỗi biến tần FUJI MEGA như lỏng dây, hỏng quạt hoặc xuống cấp linh kiện.
Bên cạnh đó, cần vệ sinh quạt và tủ điện thường xuyên để tránh tình trạng quá nhiệt – nguyên nhân phổ biến gây lỗi biến tần FUJI MEGA. Ngoài ra, không nên vận hành quá tải vì dễ dẫn đến các lỗi như OC hoặc OL, ảnh hưởng trực tiếp đến tuổi thọ thiết bị.
Việc chọn đúng công suất ngay từ đầu cũng giúp giảm đáng kể lỗi biến tần FUJI MEGA. Chỉ cần thực hiện đúng các nguyên tắc trên, bạn có thể giảm thiểu tối đa lỗi biến tần FUJI MEGA, giúp thiết bị hoạt động ổn định.
Kết luận
Lỗi biến tần FUJI MEGA không quá phức tạp nếu bạn hiểu rõ bản chất và biết cách xử lý đúng. Việc nắm đầy đủ bảng mã lỗi và nguyên nhân giúp bạn chủ động xử lý sự cố, hạn chế downtime và tăng tuổi thọ thiết bị.
Nếu bạn làm kỹ thuật hoặc vận hành hệ thống, bài viết sửa lỗi biến tần FUJI MEGA này nên được lưu lại để sử dụng khi cần thiết.
