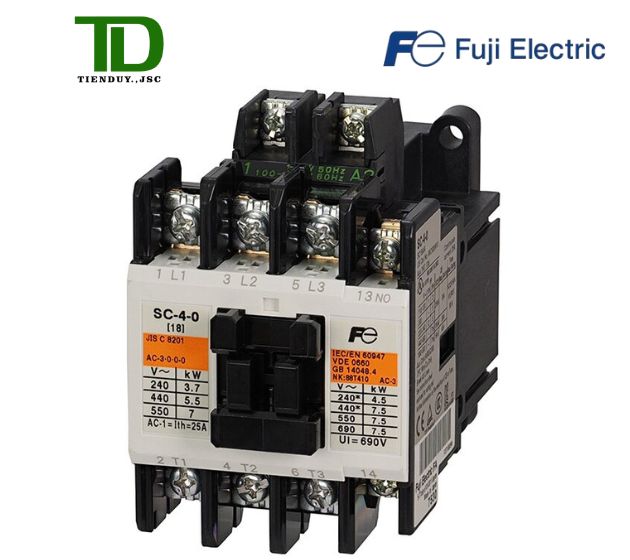

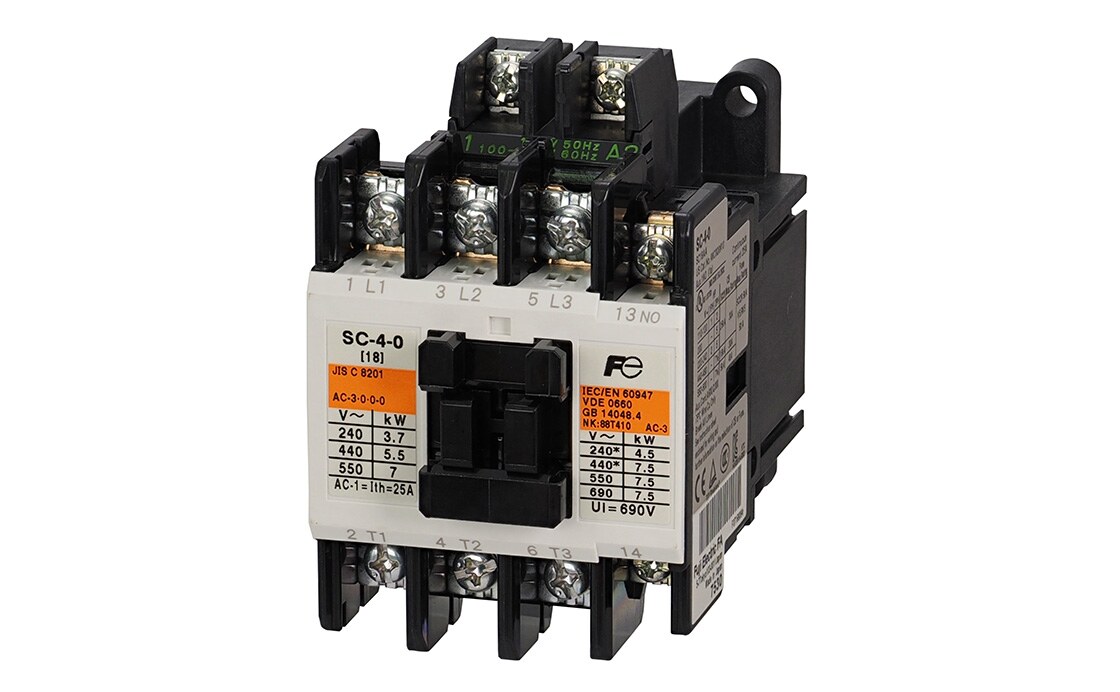

Contactor Fuji SC-4-0 220V 16A 7.5kW 1NO

Mô tả

Khi động cơ có dòng vận hành nằm trong vùng 16A AC-3, contactor Fuji SC-4-0 là một phương án đáng cân nhắc. Ở điện áp 380-440V, hãng công bố mức động cơ 7.5kW; phiên bản 220V tập trung vào nhu cầu mức 16A cân bằng giữa kích thước gọn và khả năng điều khiển động cơ 7,5kW.

Để so sánh thêm các cấp dòng trong cùng hệ, tham khảo danh mục khởi động từ Fuji trước khi chốt frame và điện áp coil.

Thông số kỹ thuật contactor Fuji SC-4-0 220V

Lưu ý kỹ thuật: Rating phụ thuộc điện áp, category sử dụng và điều kiện làm việc. Khi chốt đơn phải đối chiếu catalogue cùng nhãn sản phẩm thực tế.

Điểm nổi bật của Fuji SC-4-0

Đúng cấp tải 16A cho động cơ 7.5kW

Mức 7.5kW chỉ đúng khi đối tượng là động cơ và chế độ sử dụng phù hợp AC-3 tại 380-440V. Dòng vận hành 16A là giới hạn tham khảo quan trọng hơn tên công suất; tải có khởi động nặng, hãm hoặc đảo chiều cần tính theo category khác.

Cấu hình tiếp điểm phục vụ điều khiển

Mạch lực đi qua ba cực chính, còn 1NO phục vụ logic điều khiển. NO thường dùng cho tự giữ hoặc báo chạy; NC thường dùng cho khóa liên động hoặc báo dừng. Việc phân công có thể thay đổi theo bản vẽ nhưng không được vượt rating tiếp điểm phụ.

Khi cần thêm tín hiệu phản hồi, có thể tham khảo tiếp điểm phụ contactor Fuji; phải đối chiếu đúng mã phụ kiện tương thích với frame trước khi đặt hàng.

Ứng dụng phù hợp của contactor SC-4-0

Phạm vi sử dụng thực tế của SC-4-0 tập trung vào động cơ 3 pha đến mức rating nêu trên, điển hình gồm:

1. Bơm cấp nước hoặc bơm tuần hoàn 7,5kW.
2. Máy nén nhỏ, quạt công nghiệp và máy hút bụi.
3. Băng tải, vít tải, máy khuấy tải vừa.
4. Tủ điều khiển máy công cụ và thiết bị OEM.

Cách chọn contactor Fuji SC-4-0 đúng kỹ thuật

1. Thu thập ảnh nhãn motor, sơ đồ khởi động và thông tin số lần chạy/giờ; thiếu một trong ba dữ liệu này dễ dẫn tới chọn sai.
2. Dùng 16A/7.5kW ở 380-440V làm giới hạn AC-3 tham khảo, rồi kiểm tra biên tải trong điều kiện nhiệt độ thực tế.
3. Phân biệt rõ điện áp động lực với điện áp coil. Trang này là biến thể 220V, nhưng mạch lực vẫn có rating theo nhiều cấp điện áp.

Phần bảo vệ quá tải nên được phối hợp với rơ le nhiệt Fuji TR-5-1N/3 theo dải chỉnh phù hợp dòng định mức trên nhãn động cơ.

Hướng dẫn lắp đặt và vận hành SC-4-0

SC-4-0 có thể lắp trên ray tiêu chuẩn hoặc bắt vít tùy cấu hình tủ. Chừa khoảng thao tác phía đầu cực, kiểm tra độ chặt sau giai đoạn chạy thử và không bó chung dây coil với cáp động lực dài.

1. Cô lập cả nguồn động lực và nguồn điều khiển vì hai mạch có thể được cấp từ vị trí khác nhau.
2. Kiểm tra mặt lắp phẳng, độ cứng backplate và khoảng cách đến linh kiện phát nhiệt.

So sánh SC-4-0 với model liền kề

SC-4-0 cao hơn SC-05 về dòng AC-3 (16A so với 12A) và công suất động cơ (7,5kW so với 5,5kW). SC-4-1 nâng lên 22A/11kW, phù hợp khi cần dư tải hoặc động cơ lớn hơn.

Để đối chiếu chênh lệch dòng, kích thước và cấu hình tiếp điểm, xem thêm contactor Fuji SC-4-1.

Báo giá contactor Fuji SC-4-0 tại Tiến Duy

Liên hệ Tiến Duy JSC – Hotline 0936 503 386 – Email salestienduy@gmail.com để kiểm tra tồn kho, chứng từ CO/CQ theo lô, thời gian giao và chính sách số lượng.

Câu hỏi thường gặp về Fuji SC-4-0

Có thể dùng SC-4-0 cho động cơ 7.5kW không?

Theo rating AC-3 của Fuji, model đạt 7.5kW tại 380-440V và 4.5kW tại 200-240V. Cần đối chiếu thêm dòng trên nhãn động cơ, kiểu khởi động và điều kiện vận hành.

Dòng nhiệt 25A có phải dòng motor của SC-4-0 không?

Dòng làm việc AC-3 tại 380-440V là 16A; dòng nhiệt quy ước là 25A. Hai thông số có ý nghĩa khác nhau và không được dùng thay thế cho nhau khi chọn động cơ.

Coil 220V của SC-4-0 cần kiểm tra những gì?

Phiên bản trang này dùng coil 220VAC. Model có thể có các mã điện áp coil khác, nên cần xác nhận đúng tem sản phẩm và không cấp nguồn DC cho coil AC.

Thiết bị bảo vệ nào cần phối hợp với SC-4-0?

Không. Contactor chỉ thực hiện đóng cắt. Cần phối hợp rơ le nhiệt TR-5-1N/3 hoặc giải pháp được thiết kế phù hợp, cùng MCCB/cầu chì bảo vệ ngắn mạch.
