OMRONCách đấu khởi động từ Fuji chi tiết và đúng kỹ thuật
Khởi động từ Fuji là thiết bị quan trọng trong các hệ thống điều khiển động cơ và tủ điện công nghiệp. Việc đấu nối đúng cách không chỉ giúp thiết bị hoạt động ổn định mà còn đảm bảo an toàn cho toàn bộ hệ thống điện. Vì vậy, hiểu rõ cách đấu khởi động từ Fuji là điều rất cần thiết đối với kỹ thuật viên điện, thợ điện hoặc những người làm việc trong lĩnh vực điện công nghiệp.
Trên thực tế, khởi động từ Fuji được sử dụng trong nhiều ứng dụng như điều khiển máy bơm nước, quạt công nghiệp, máy nén khí hay dây chuyền sản xuất. Tùy vào mục đích sử dụng mà cách đấu khởi động từ Fuji có thể khác nhau, tuy nhiên nguyên lý cơ bản vẫn giống nhau.
Khởi động từ Fuji là gì
Khởi động từ Fuji là thiết bị đóng cắt điện tự động hoạt động dựa trên nguyên lý điện từ. Khi cuộn dây của khởi động từ được cấp điện, lực hút điện từ sẽ kéo lõi sắt làm các tiếp điểm chính đóng lại, cho phép dòng điện đi qua để cấp nguồn cho thiết bị tải.
Khi ngắt nguồn điện điều khiển, lò xo phản hồi sẽ đưa lõi sắt về vị trí ban đầu và các tiếp điểm mở ra, ngắt dòng điện. Nhờ cơ chế này, khởi động từ Fuji giúp điều khiển việc khởi động và dừng động cơ một cách an toàn và hiệu quả.

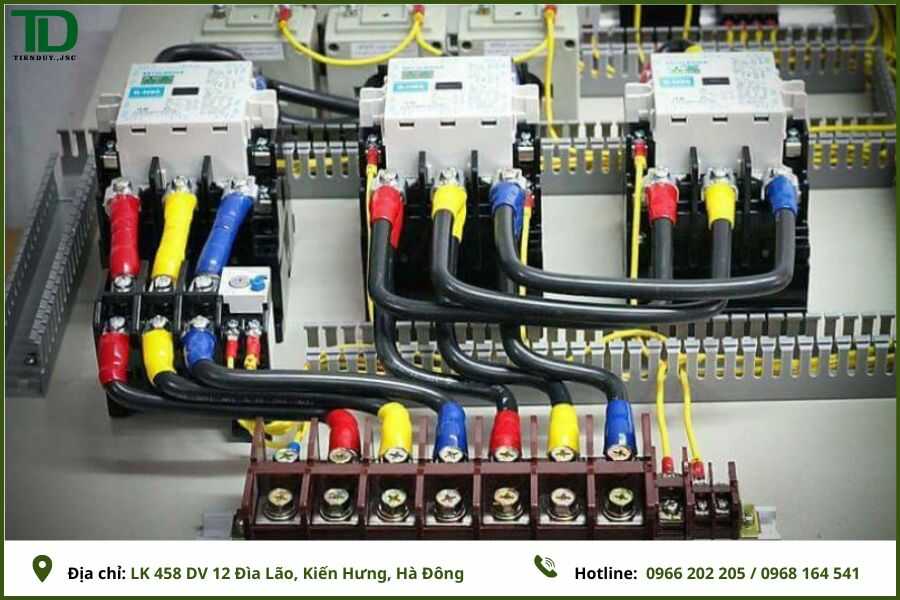

Cấu tạo cơ bản của khởi động từ Fuji
Trước khi tìm hiểu cách đấu khởi động từ Fuji, cần nắm được các bộ phận chính của thiết bị.
Tiếp điểm chính là nơi dòng điện công suất lớn đi qua để cấp cho động cơ.
Tiếp điểm phụ được sử dụng trong mạch điều khiển để duy trì mạch hoặc tạo liên động.
Cuộn dây điện từ tạo ra lực hút khi được cấp điện.
Lõi sắt động và lõi sắt tĩnh giúp truyền lực hút điện từ.
Lò xo phản hồi giúp các tiếp điểm trở về trạng thái ban đầu khi mất điện.
Việc hiểu rõ cấu tạo sẽ giúp cách đấu khởi động từ Fuji trở nên dễ dàng và chính xác hơn.
Nguyên lý hoạt động của khởi động từ Fuji
Nguyên lý hoạt động của khởi động từ Fuji dựa trên lực hút điện từ. Khi cuộn dây nhận điện áp điều khiển, từ trường sinh ra sẽ hút lõi sắt và làm đóng các tiếp điểm chính. Lúc này dòng điện sẽ được truyền đến thiết bị tải như động cơ điện.
Khi ngắt nguồn điều khiển, lực hút điện từ mất đi và lò xo sẽ đưa các tiếp điểm trở lại trạng thái mở. Nhờ cơ chế này mà khởi động từ Fuji có thể đóng cắt mạch điện nhanh chóng và an toàn.
Chuẩn bị trước khi đấu khởi động từ Fuji
Để có cách đấu khởi động từ Fuji hiệu quả trước khi tiến hành đấu khởi động từ Fuji, cần chuẩn bị một số thiết bị và dụng cụ cần thiết.
Khởi động từ Fuji phù hợp với công suất động cơ
Dây điện đúng tiết diện
Tua vít và kìm điện
Aptomat hoặc cầu dao bảo vệ
Rơ le nhiệt nếu cần bảo vệ quá tải
Ngoài ra cần đảm bảo nguồn điện đã được ngắt hoàn toàn để tránh nguy cơ tai nạn điện.

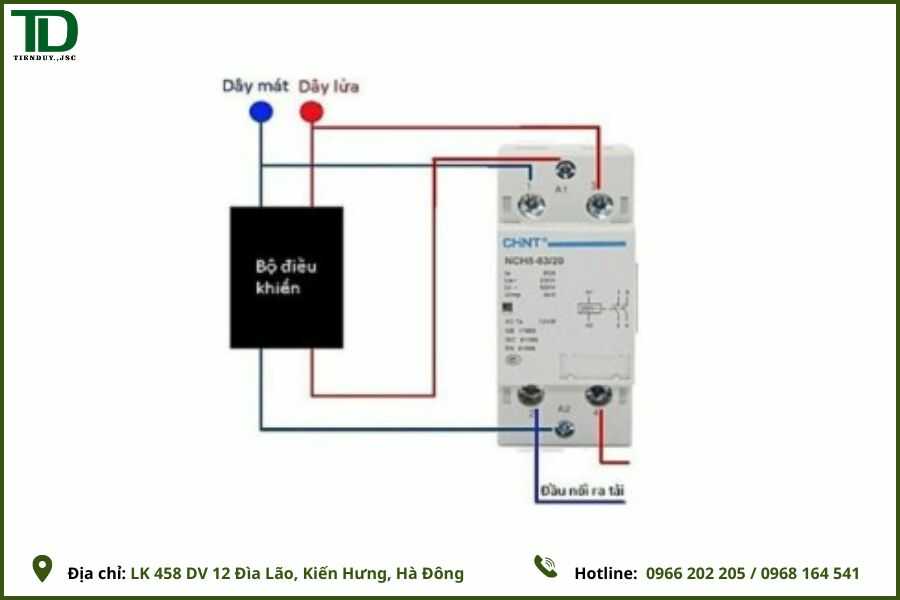

Cách đấu khởi động từ Fuji cho động cơ 1 pha
Đối với động cơ 1 pha, cách đấu khởi động từ Fuji cũng khá đơn giản nhưng vẫn cần thực hiện đúng kỹ thuật để đảm bảo thiết bị hoạt động ổn định và an toàn. Thông thường hệ thống sẽ sử dụng hai dây nguồn gồm dây lửa (L) và dây trung tính (N) để cấp điện cho động cơ.
Bước 1: Đấu nguồn điện vào khởi động từ
Nguồn điện 1 pha gồm dây lửa và dây trung tính sẽ được đấu vào đầu vào của khởi động từ Fuji. Thông thường dây lửa sẽ được đưa vào cọc đầu vào của tiếp điểm chính, còn dây trung tính sẽ đi trực tiếp hoặc đi qua bộ điều khiển tùy theo sơ đồ hệ thống.
Bước 2: Đấu dây từ khởi động từ đến động cơ
Từ đầu ra của khởi động từ, dây lửa sẽ được dẫn tới động cơ. Khi khởi động từ đóng mạch, dòng điện sẽ đi qua tiếp điểm chính và cấp nguồn cho động cơ hoạt động.
Bước 3: Đấu mạch điều khiển
Mạch điều khiển sẽ cấp điện cho cuộn hút của khởi động từ. Hai chân cuộn hút thường được ký hiệu là A1 và A2. Một dây của nguồn điều khiển được nối vào A1, dây còn lại đi qua bộ điều khiển hoặc công tắc rồi nối vào A2. Khi bộ điều khiển cấp điện, cuộn hút sẽ hoạt động và kéo các tiếp điểm đóng lại.
Bước 4: Kết nối bộ điều khiển hoặc timer
Trong nhiều hệ thống, người ta thường sử dụng bộ điều khiển hoặc timer để điều khiển việc đóng mở khởi động từ. Khi bộ điều khiển cấp điện cho cuộn hút, khởi động từ sẽ đóng mạch và cấp điện cho động cơ.
Bước 5: Kiểm tra hệ thống trước khi vận hành
Sau khi hoàn tất việc đấu dây, cần kiểm tra lại toàn bộ các điểm đấu nối để đảm bảo dây được siết chặt và đúng vị trí. Sau đó mới cấp nguồn điện để kiểm tra hoạt động của hệ thống.
Khi đấu đúng sơ đồ, khởi động từ Fuji sẽ giúp điều khiển động cơ 1 pha hoạt động ổn định, đảm bảo an toàn cho thiết bị và hệ thống điện.
Cách đấu khởi động từ Fuji cho động cơ 3 pha
Cách đấu khởi động từ Fuji cho động cơ 3 pha đúng kỹ thuật, cần thực hiện theo các bước cơ bản dưới đây. Việc đấu đúng sẽ giúp hệ thống vận hành ổn định, tránh tình trạng cháy thiết bị hoặc động cơ không hoạt động.
Trước tiên cần chuẩn bị nguồn điện 3 pha, khởi động từ Fuji phù hợp với công suất động cơ, dây điện đúng tiết diện và các thiết bị bảo vệ như aptomat hoặc cầu dao.
Bước 1: Đấu nguồn điện 3 pha vào khởi động từ
Nguồn điện 3 pha từ aptomat hoặc cầu dao sẽ được đấu vào các cọc đầu vào của khởi động từ Fuji. Các cọc này thường được ký hiệu là L1, L2 và L3. Ba dây pha của nguồn điện sẽ được kết nối lần lượt vào ba cọc này.
Bước 2: Đấu dây từ khởi động từ đến động cơ
Từ các cọc đầu ra của khởi động từ, thường ký hiệu là T1, T2 và T3, tiến hành đấu dây dẫn đến động cơ 3 pha. Ba dây này sẽ cấp điện trực tiếp cho động cơ khi khởi động từ đóng mạch.
Bước 3: Đấu nguồn điều khiển cho cuộn hút
Cuộn hút của khởi động từ Fuji có hai chân ký hiệu A1 và A2. Hai chân này sẽ được đấu vào nguồn điều khiển. Khi nguồn điều khiển được cấp điện vào A1 và A2, cuộn hút sẽ hoạt động và kéo các tiếp điểm chính đóng lại.
Bước 4: Lắp cầu chì hoặc thiết bị bảo vệ
Trong nhiều hệ thống, người ta thường lắp thêm cầu chì hoặc thiết bị bảo vệ trước cuộn hút của khởi động từ để bảo vệ mạch điều khiển. Điều này giúp hạn chế hư hỏng nếu xảy ra sự cố điện.
Bước 5: Kiểm tra trước khi vận hành
Sau khi hoàn tất việc đấu dây, cần kiểm tra lại toàn bộ các điểm đấu nối để đảm bảo dây được siết chặt và đúng vị trí. Sau đó mới cấp nguồn điện để thử vận hành hệ thống.
Khi thực hiện đúng các bước trên, khởi động từ Fuji sẽ đóng và ngắt nguồn điện 3 pha cấp cho động cơ một cách an toàn, giúp động cơ hoạt động ổn định trong hệ thống điện công nghiệp.

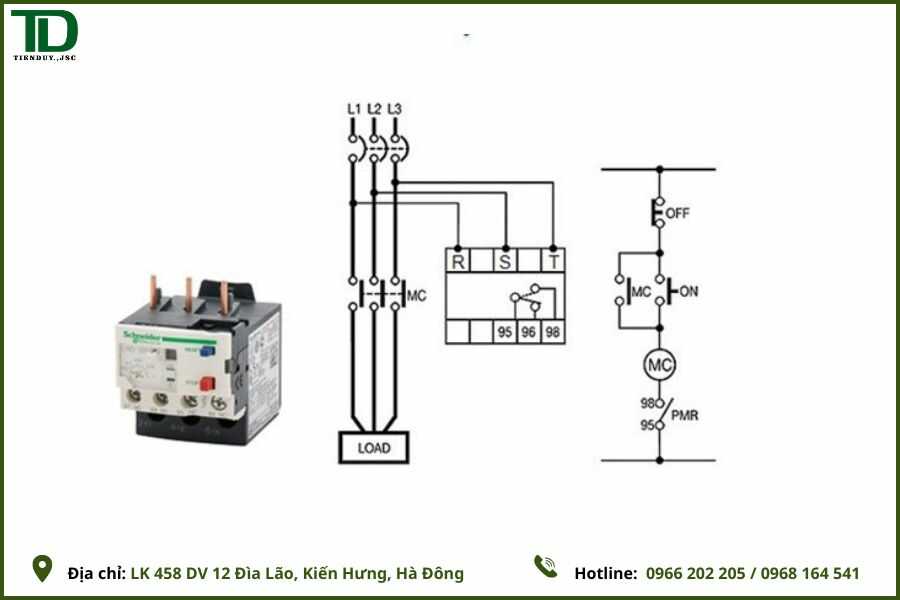

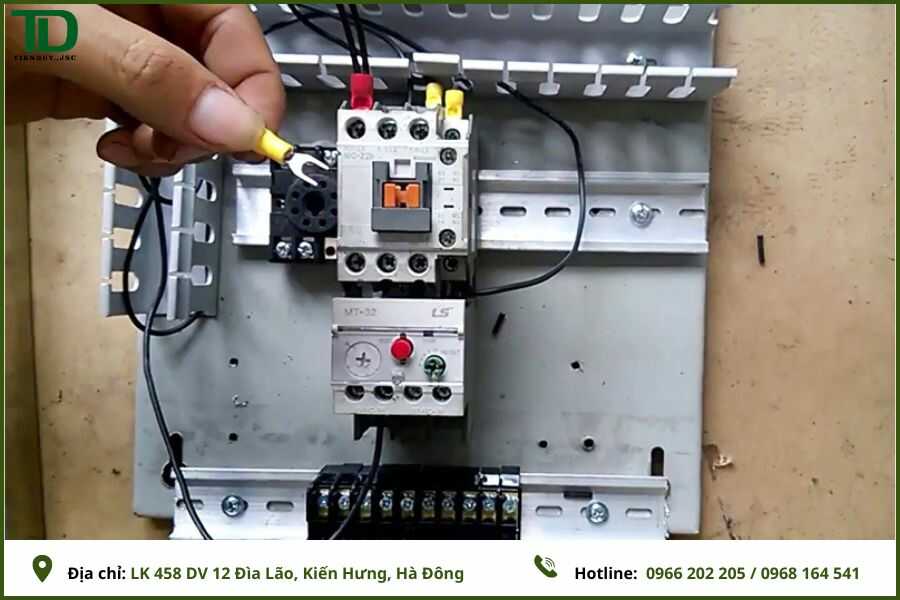

Cách đấu khởi động từ Fuji kết hợp rơ le nhiệt
Trong các hệ thống điều khiển động cơ, khởi động từ Fuji thường được kết hợp với rơ le nhiệt để bảo vệ động cơ khỏi tình trạng quá tải. Rơ le nhiệt có nhiệm vụ phát hiện dòng điện vượt quá mức cho phép và tự động ngắt mạch điều khiển của khởi động từ, giúp động cơ dừng hoạt động kịp thời và tránh hư hỏng.
Bước 1: Đấu nguồn điện vào khởi động từ
Nguồn điện 3 pha từ aptomat hoặc cầu dao sẽ được đấu vào các cọc đầu vào của khởi động từ Fuji, thường ký hiệu là L1, L2 và L3. Ba dây pha này là nguồn điện chính cấp cho toàn bộ hệ thống.
Bước 2: Đấu khởi động từ với rơ le nhiệt
Từ các cọc đầu ra của khởi động từ Fuji (T1, T2, T3), tiến hành đấu dây xuống các đầu vào của rơ le nhiệt. Các đầu vào này thường được ký hiệu là R, S và T. Khi khởi động từ đóng mạch, dòng điện sẽ đi qua rơ le nhiệt trước khi cấp đến động cơ.
Bước 3: Đấu rơ le nhiệt đến động cơ
Từ các đầu ra của rơ le nhiệt, tiến hành đấu dây dẫn đến động cơ 3 pha. Như vậy toàn bộ dòng điện cấp cho động cơ sẽ đi qua rơ le nhiệt, giúp thiết bị có thể giám sát và bảo vệ khi xảy ra quá tải.
Bước 4: Đấu mạch điều khiển bảo vệ
Rơ le nhiệt có các tiếp điểm phụ thường đóng được ký hiệu là 95 và 96. Hai chân này sẽ được đấu nối vào mạch điều khiển của cuộn hút khởi động từ. Khi xảy ra quá tải, rơ le nhiệt sẽ ngắt tiếp điểm 95–96 làm cuộn hút mất điện và khởi động từ sẽ ngắt nguồn cấp cho động cơ.
Bước 5: Kiểm tra và vận hành
Sau khi hoàn tất việc đấu nối, cần kiểm tra lại toàn bộ các điểm đấu dây để đảm bảo đúng sơ đồ kỹ thuật. Sau đó tiến hành cấp nguồn và kiểm tra hoạt động của hệ thống.
Khi đấu đúng cách, sự kết hợp giữa khởi động từ Fuji và rơ le nhiệt sẽ tạo thành một hệ thống bảo vệ động cơ hiệu quả, giúp thiết bị vận hành ổn định và tăng tuổi thọ cho động cơ trong quá trình sử dụng.
Những lỗi thường gặp khi đấu khởi động từ Fuji
Trong quá trình lắp đặt, nếu không thực hiện đúng kỹ thuật có thể xảy ra một số lỗi.
Đấu sai vị trí tiếp điểm khiến khởi động từ không hoạt động.
Đấu sai điện áp cuộn dây dẫn đến cháy cuộn hút.
Không sử dụng rơ le nhiệt khiến động cơ dễ bị quá tải.
Dây điện đấu lỏng gây phát sinh nhiệt và giảm tuổi thọ thiết bị.
Vì vậy khi thực hiện cách đấu khởi động từ Fuji cần kiểm tra kỹ sơ đồ đấu nối trước khi vận hành.
Lưu ý quan trọng khi đấu khởi động từ Fuji
Để đảm bảo an toàn và hiệu quả khi sử dụng, cần lưu ý một số điểm sau.
Luôn ngắt nguồn điện trước khi tiến hành đấu nối.
Sử dụng dây dẫn có tiết diện phù hợp với công suất động cơ.
Kiểm tra kỹ sơ đồ đấu dây của khởi động từ Fuji trước khi lắp đặt.
Nên lắp đặt thiết bị trong tủ điện để tránh bụi bẩn và độ ẩm.
Thường xuyên kiểm tra và bảo trì thiết bị để đảm bảo hệ thống hoạt động ổn định.
Ứng dụng thực tế của khởi động từ Fuji
Nhờ khả năng đóng cắt nhanh và độ bền cao, khởi động từ Fuji được sử dụng trong nhiều hệ thống điện.
Trong hệ thống bơm nước, thiết bị giúp điều khiển hoạt động của máy bơm.
Trong nhà máy sản xuất, khởi động từ Fuji được dùng để điều khiển động cơ của máy móc và dây chuyền sản xuất.
Trong hệ thống thông gió và điều hòa không khí, thiết bị giúp điều khiển quạt công nghiệp.
Ngoài ra khởi động từ Fuji còn được sử dụng trong các tủ điện điều khiển của nhiều công trình công nghiệp và dân dụng.
Kết luận
Cách đấu khởi động từ Fuji sẽ giúp hệ thống điện hoạt động ổn định và an toàn hơn. Việc đấu nối đúng kỹ thuật không chỉ đảm bảo hiệu suất hoạt động của thiết bị mà còn giúp kéo dài tuổi thọ của động cơ và các thiết bị điện liên quan.
Khi thực hiện lắp đặt, cần hiểu rõ cách đấu khởi động từ Fuji và cần tuân thủ đúng sơ đồ đấu nối, sử dụng thiết bị phù hợp, kiểm tra kỹ hệ thống trước khi vận hành. Nếu được thực hiện đúng cách, khởi động từ Fuji sẽ trở thành giải pháp hiệu quả cho các hệ thống điều khiển điện trong công nghiệp và dân dụng.
