Khởi động từ 3 pha là gì?

Định nghĩa khởi động từ (contactor)

Khởi động từ, còn gọi là contactor, là thiết bị điện tự động dùng để đóng cắt dòng điện trong các hệ thống điện công nghiệp và dân dụng. Thiết bị này hoạt động dựa trên nguyên lý lực từ, cho phép điều khiển dòng điện lớn một cách an toàn và tiện lợi. Trong thực tế, khởi động từ thường được sử dụng để điều khiển các thiết bị lớn như động cơ, máy bơm, quạt, hệ thống băng tải, và nhiều thiết bị công nghiệp khác.

Khái niệm khởi động từ 3 pha

Khởi động từ 3 pha là một loại contactor chuyên dụng cho các hệ thống điện 3 pha, được thiết kế để điều khiển và đóng cắt dòng điện của các thiết bị công nghiệp vận hành bằng điện áp 3 pha. Đặc điểm nổi bật của khởi động từ 3 pha là khả năng xử lý dòng điện lớn, phù hợp để điều khiển các động cơ lớn, đảm bảo vận hành ổn định và an toàn trong môi trường công nghiệp.

Vai trò trong hệ thống điện công nghiệp

Trong hệ thống điện công nghiệp, khởi động từ 3 pha đóng vai trò then chốt trong việc điều khiển các thiết bị điện lớn. Nó giúp người vận hành có thể bật/tắt các thiết bị một cách dễ dàng từ xa hoặc tự động, giảm thiểu rủi ro về an toàn điện. Ngoài ra, khởi động từ 3 pha còn giúp bảo vệ hệ thống khỏi quá tải, ngắn mạch, và các sự cố không mong muốn khác, góp phần nâng cao tuổi thọ và hiệu suất hoạt động của thiết bị.

So sánh nhanh với relay

Về cơ bản, khởi động từ 3 pha và relay đều là các thiết bị điều khiển điện, nhưng có những điểm khác biệt rõ rệt:

• Công suất chịu tải: Khởi động từ 3 pha thường có khả năng xử lý dòng điện lớn hơn relay, phù hợp với các tải nặng như động cơ lớn.
• Chức năng chính: Khởi động từ chủ yếu dùng để đóng cắt dòng điện chính của tải, còn relay thường dùng để điều khiển, bảo vệ, hoặc truyền tín hiệu điều khiển nhỏ.
• Nguyên lý hoạt động: Cả hai đều dựa trên nguyên lý lực từ, nhưng khởi động từ 3 pha được thiết kế đặc biệt để hoạt động trong các hệ thống công nghiệp có yêu cầu cao về dòng điện và độ bền.

Trong phần này, chúng ta đã làm rõ khởi động từ 3 pha là gì và những đặc điểm cơ bản của thiết bị này. Tiếp theo, sẽ đi sâu vào cấu tạo của khởi động từ 3 pha, giúp hiểu rõ hơn về nguyên lý hoạt động cũng như cách thiết bị này vận hành trong thực tế.

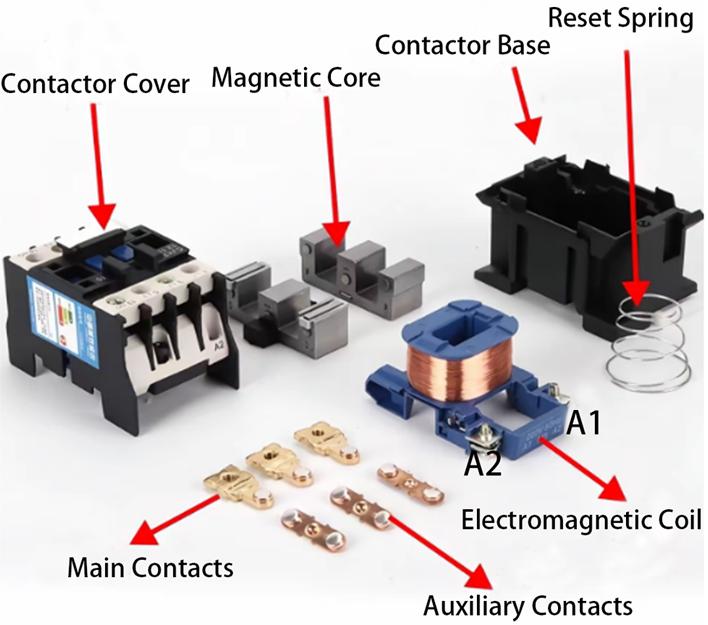

Cấu tạo của khởi động từ 3 pha

Khởi động từ 3 pha là thiết bị điện quan trọng trong hệ thống điều khiển và tự động hóa công nghiệp, giúp đóng cắt mạch điện của các động cơ 3 pha một cách an toàn và hiệu quả. Để hiểu rõ hơn về cấu tạo của khởi động từ 3 pha, chúng ta cần đi sâu vào các thành phần chính tạo nên thiết bị này, từ đó có thể hình dung rõ về nguyên lý hoạt động cũng như cách chọn lựa phù hợp cho từng ứng dụng.

Nam châm điện (cuộn hút)

Thành phần đầu tiên và quan trọng nhất trong cấu tạo của khởi động từ 3 pha chính là nam châm điện hay còn gọi là cuộn hút. Đây là phần tử chịu trách nhiệm tạo ra lực từ khi có dòng điện chạy qua. Cuộn hút thường được quấn bằng dây dẫn đồng hoặc nhôm, đặt trong vỏ cách điện để đảm bảo an toàn và tránh rò điện. Khi dòng điện chạy qua cuộn hút, nó tạo ra một trường từ mạnh, hút lõi sắt để kích hoạt các tiếp điểm đóng mở mạch.

Lõi sắt tĩnh và động

Trong cấu tạo của contactor 3 pha, lõi sắt đóng vai trò trung tâm giúp phát huy tác dụng của lực từ. Thành phần này gồm hai phần chính:

• Lõi sắt tĩnh: Thường được cố định trong vỏ contactor, là phần không di chuyển, giúp tạo ra từ trường ổn định khi cuộn hút hoạt động.
• Lõi sắt động: Là phần di chuyển, gắn liền với hệ thống tiếp xúc, khi bị hút bởi lõi sắt tĩnh nhờ lực từ, sẽ đóng hoặc mở các tiếp điểm.

Lõi sắt giúp tăng cường hiệu quả dẫn từ, giảm tiêu hao năng lượng và nâng cao độ bền của thiết bị.

Tiếp điểm chính (3 pha)

Tiếp điểm chính trong cấu tạo của khởi động từ 3 pha là các tiếp điểm chịu tải cao, có nhiệm vụ đóng hoặc ngắt dòng điện chính đi qua động cơ hoặc tải công nghiệp. Thông thường, trong cấu tạo contactor 3 pha, có 3 tiếp điểm chính, mỗi tiếp điểm tương ứng với một pha, đảm bảo dòng điện đi qua đều đặn và an toàn.

Tiếp điểm phụ (NO/NC)

Ngoài các tiếp điểm chính, tiếp điểm phụ có vai trò điều khiển hoặc báo trạng thái của contactor. Thường có các loại:

• Tiếp điểm Normally Open (NO): Mở khi contactor không hoạt động, đóng khi contactor bị kích hoạt.
• Tiếp điểm Normally Closed (NC): Đóng khi contactor không hoạt động, mở ra khi contactor hoạt động.

Chúng giúp hệ thống điều khiển có thể kiểm soát trạng thái của contactor, hỗ trợ các chức năng bảo vệ, báo động hoặc điều khiển từ xa.

Lò xo hồi vị

Trong cấu tạo của contactor 3 pha, lò xo hồi vị đóng vai trò giữ cho các tiếp điểm trở về trạng thái ban đầu khi khởi động hoặc mất nguồn điện. Khi cuộn hút không còn hoạt động, lực từ giảm xuống, lò xo sẽ đẩy lõi sắt và tiếp điểm trở về vị trí ban đầu, đảm bảo mạch điện được ngắt đúng quy trình.

Vỏ cách điện

Vỏ cách điện là phần bao bọc toàn bộ cấu tạo của contactor 3 pha, giúp cách ly các thành phần điện khỏi môi trường bên ngoài, bảo vệ người dùng khỏi các nguy cơ điện giật, đồng thời bảo vệ các linh kiện bên trong khỏi bụi bẩn, ẩm ướt. Vỏ cách điện thường làm từ nhựa chịu nhiệt hoặc cao su cao cấp, có khả năng chịu lực tốt, đảm bảo an toàn trong quá trình vận hành.

Như vậy, cấu tạo của khởi động từ 3 pha gồm nhiều thành phần phối hợp chặt chẽ để đảm bảo hiệu quả hoạt động tối ưu. Từ nam châm điện, lõi sắt, đến các tiếp điểm chính và phụ, cùng lò xo hồi vị và vỏ cách điện, tất cả đều góp phần tạo nên một thiết bị điều khiển mạch điện mạnh mẽ, bền bỉ và an toàn. Hiểu rõ các thành phần này giúp kỹ thuật viên và người dùng có thể lựa chọn, lắp đặt và bảo trì thiết bị đúng cách, từ đó nâng cao tuổi thọ và hiệu suất hoạt động của hệ thống điện công nghiệp.

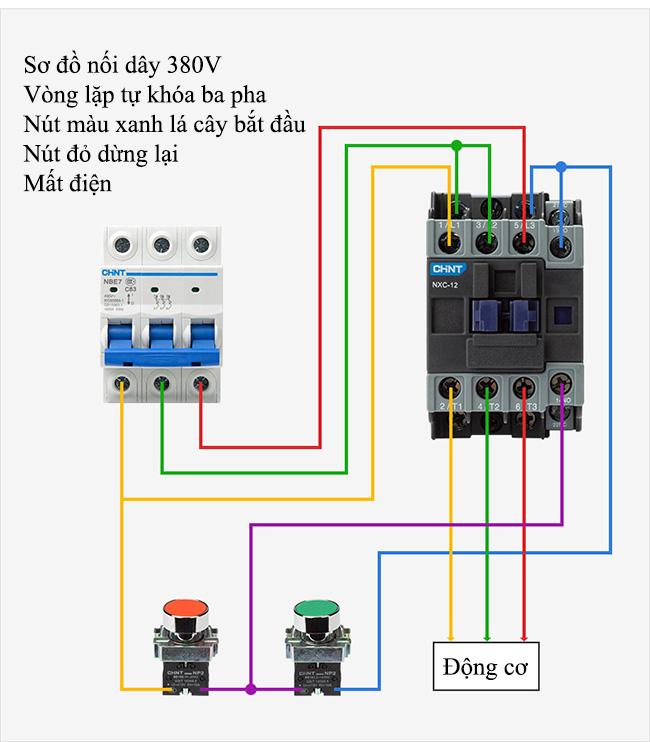

Nguyên lý hoạt động của khởi động từ 3 pha

Khởi động từ 3 pha là gì?
Trong hệ thống điện công nghiệp, khởi động từ 3 pha (hay còn gọi là contactor 3 pha) đóng vai trò như một thiết bị điều khiển tự động hoặc bán tự động trong việc đóng cắt dòng điện đi qua các thiết bị tiêu thụ như động cơ, máy bơm, quạt,… Để hiểu rõ hơn về nguyên lý hoạt động của khởi động từ 3 pha, ta cần xem xét cấu tạo và cách thức hoạt động của thiết bị này.

Khi cấp điện vào cuộn hút

Trong quá trình hoạt động, khởi động từ 3 pha bắt đầu nhận điện từ nguồn 3 pha qua các tiếp điểm chính của nó. Đồng thời, điện áp cấp cho cuộn hút (nam châm điện) của contactor sẽ được kích hoạt. Cuộn hút này thường được cấp nguồn điện phù hợp theo yêu cầu của hệ thống, có thể là 220V, 380V hoặc các điện áp khác tùy theo thiết kế. Khi điện áp đủ mạnh, dòng điện sẽ đi qua cuộn hút, tạo ra một lực từ điện từ mạnh mẽ.

Lực từ hút lõi sắt → đóng tiếp điểm

Khi dòng điện chạy qua cuộn hút, nó tạo ra một lực từ hấp dẫn lõi sắt của contactor. Lực này có tác dụng kéo lõi sắt (lõi sắt di động) về phía cuộn hút, làm cho các tiếp điểm chính của contactor đóng lại. Quá trình này diễn ra cực kỳ nhanh chóng, thường chỉ trong vài phần nghìn giây. Việc đóng các tiếp điểm chính giúp dòng điện 3 pha dễ dàng đi qua tải, như động cơ hoặc các thiết bị điện khác.

Dòng điện 3 pha đi qua tải

Sau khi các tiếp điểm chính của contactor được đóng lại, dòng điện 3 pha từ nguồn sẽ đi qua các tiếp điểm chính, cung cấp nguồn năng lượng cho tải. Quá trình này giúp thiết bị như động cơ chạy một cách liên tục và ổn định theo yêu cầu của hệ thống điều khiển.

Khi mất điện → lò xo trả về → ngắt mạch

Trong trường hợp mất điện hoặc khi hệ thống điều khiển yêu cầu tắt, dòng điện cung cấp cho cuộn hút sẽ ngắt. Không còn lực từ điện từ, lò xo hồi vị sẽ đẩy lõi sắt trở về vị trí ban đầu, làm các tiếp điểm chính mở ra, ngăn chặn dòng điện đi qua tải. Quá trình này giúp hệ thống dừng hoạt động an toàn và đúng quy trình.

Tổng kết nguyên lý hoạt động của khởi động từ 3 pha dựa trên các bước này, ta có thể thấy rằng khởi động từ 3 pha hoạt động dựa trên nguyên tắc sử dụng lực từ của nam châm điện để đóng và mở các tiếp điểm, từ đó kiểm soát dòng điện đi qua tải một cách chính xác, an toàn và hiệu quả. Khi có điện cấp vào cuộn hút, hệ thống sẽ tự động đóng các tiếp điểm, còn khi mất điện, lò xo sẽ trả về vị trí ban đầu để ngắt dòng, đảm bảo an toàn trong vận hành của hệ thống điện công nghiệp.

Phân loại khởi động từ 3 pha

Trong hệ thống điện công nghiệp, khởi động từ 3 pha đóng vai trò quan trọng trong việc điều khiển và bảo vệ các thiết bị tải lớn như động cơ, máy bơm, quạt công nghiệp. Để sử dụng phù hợp và tối ưu, việc phân loại khởi động từ 3 pha dựa trên các tiêu chí như dòng điện, điện áp cuộn hút, số cực và hãng sản xuất là điều cần thiết. Dưới đây là các phương pháp phân loại chính của loại thiết bị này.

Theo dòng điện (9A, 18A, 32A, 65A…)

Một trong những cách phổ biến để phân loại khởi động từ 3 pha chính là theo dòng điện định mức mà thiết bị có thể chịu đựng. Các loại này được thiết kế để phù hợp với từng tải trọng của hệ thống, từ những ứng dụng nhỏ đến lớn:

• Khởi động từ 9A: Thường dùng cho các tải nhỏ, động cơ có công suất thấp.
• Khởi động từ 18A: Phù hợp với tải trung bình, động cơ vừa.
• Khởi động từ 32A: Dành cho các hệ thống tải lớn hơn, yêu cầu dòng điện cao hơn.
• Khởi động từ 65A: Thích hợp cho các ứng dụng công nghiệp nặng, tải lớn, yêu cầu dòng điện cao.

Việc lựa chọn đúng dòng điện giúp đảm bảo an toàn, tránh quá tải hoặc gây hỏng hóc cho thiết bị.

Theo điện áp cuộn hút (220V, 380V, 24V…)

Khởi động từ 3 pha còn được phân loại dựa trên điện áp của cuộn hút, phù hợp với từng hệ thống điều khiển khác nhau:

• 220V: Phổ biến trong các hệ thống điều khiển nội bộ, phù hợp với điện dân dụng.
• 380V: Thường dùng trong các hệ thống công nghiệp, phù hợp với điện lưới 3 pha.
• 24V: Thường dùng trong các hệ thống điều khiển từ xa, tự động hóa, có yêu cầu về an toàn cao.

Chọn đúng điện áp cuộn hút giúp đảm bảo hoạt động ổn định, tránh quá tải, cháy cuộn dây.

Theo số cực (3P, 4P)

Phân loại theo số cực của khởi động từ 3 pha là một tiêu chí quan trọng, phản ánh khả năng điều khiển các mạch điện:

• 3P (3 cực): Là loại phổ biến nhất, dùng để điều khiển các tải 3 pha đơn giản, phù hợp với các hệ thống động cơ, tải không yêu cầu tiếp điểm phụ.
• 4P (4 cực): Được trang bị thêm tiếp điểm phụ, phù hợp với các hệ thống cần điều khiển từ xa, tự động hoặc các mạch điều khiển phức tạp hơn.

Việc lựa chọn số cực phù hợp giúp hệ thống hoạt động ổn định, an toàn và dễ dàng điều chỉnh.

Theo hãng sản xuất: Schneider Electric, LS Electric, Mitsubishi Electric, Siemens

Thị trường hiện nay cung cấp nhiều loại khởi động từ 3 pha của các hãng nổi tiếng, đáp ứng tiêu chuẩn chất lượng và độ bền cao:

• Schneider Electric: Nổi bật với các sản phẩm bền bỉ, công nghệ tiên tiến, phù hợp cho các hệ thống công nghiệp lớn.
• LS Electric: Được đánh giá cao về tính ổn định, giá cả hợp lý, phù hợp với nhiều ứng dụng.
• Mitsubishi Electric: Chuyên về các thiết bị điều khiển cao cấp, độ bền cao, phù hợp với các môi trường khắc nghiệt.
• Siemens: Thương hiệu toàn cầu, nổi bật với các sản phẩm công nghệ cao, phù hợp cho các hệ thống tự động hóa phức tạp.
• Fuji Electric : Dòng SC là dòng contactor có tuổi thọ cao và hiệu suất cao. Contactor khung nhỏ từ SC-03 đến SC-N3 cung cấp khả năng lắp đặt nhanh chóng nhiều bộ phận tùy chọn, chẳng hạn như khối tiếp điểm phụ, bộ triệt xung cuộn dây và bộ đếm hoạt động.

Việc lựa chọn hãng sản xuất dựa trên yêu cầu về công suất, độ bền, và ngân sách giúp tối ưu hiệu quả hoạt động của hệ thống.

Tóm lại, phân loại khởi động từ 3 pha theo các tiêu chí như dòng điện, điện áp cuộn hút, số cực và hãng sản xuất mang lại khả năng lựa chọn phù hợp, tối ưu hóa hiệu quả vận hành và đảm bảo an toàn trong hệ thống điện công nghiệp. Việc hiểu rõ các phân loại này giúp các kỹ sư, nhà quản lý hệ thống dễ dàng đưa ra quyết định đúng đắn, gia tăng tuổi thọ và độ bền của thiết bị, đồng thời giảm thiểu các rủi ro hỏng hóc không mong muốn.

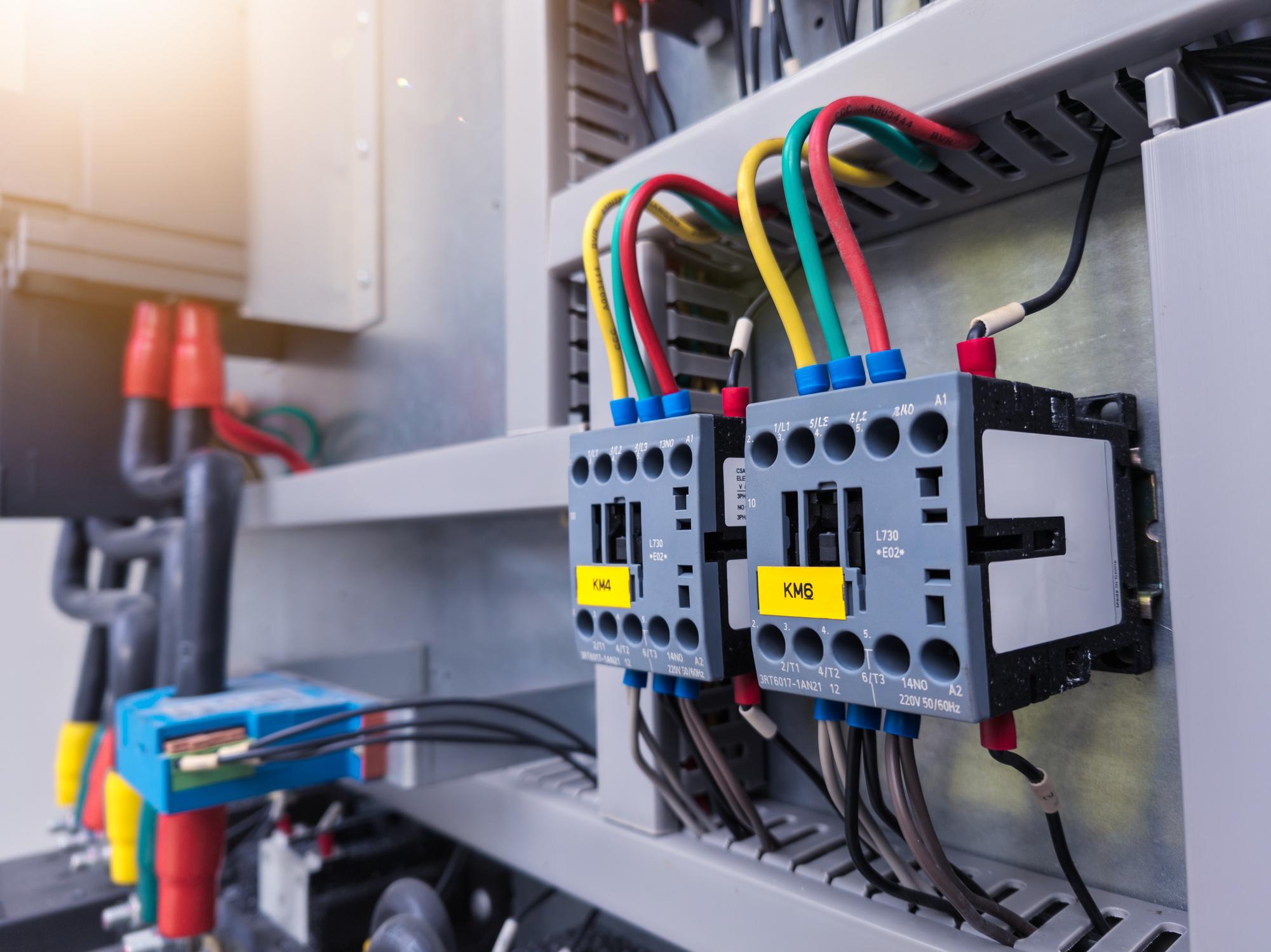

Ứng dụng của khởi động từ 3 pha

Trong hệ thống điện công nghiệp hiện đại, khởi động từ 3 pha là gì luôn đóng vai trò quan trọng trong việc điều khiển và vận hành các thiết bị công nghiệp lớn. Đặc biệt, với khả năng điều khiển các thiết bị tải nặng như động cơ 3 pha, máy bơm, quạt công nghiệp, hệ thống băng tải, tủ điện công nghiệp, và hệ thống HVAC, contactor 3 pha dùng để làm gì đã trở thành giải pháp không thể thiếu trong các nhà máy, xí nghiệp sản xuất quy mô lớn. Dưới đây là các ứng dụng tiêu biểu của khởi động từ 3 pha trong thực tế.

Điều khiển động cơ 3 pha

Một trong những ứng dụng phổ biến nhất của **khởi động từ 3 pha** là trong việc điều khiển các động cơ 3 pha. Nhờ cấu tạo của **cấu tạo contactor 3 pha** gồm các tiếp điểm chính và phụ, cùng nguyên lý hoạt động dựa trên lực từ hút lõi sắt, thiết bị này cho phép bật/tắt động cơ một cách dễ dàng, an toàn và chính xác. Việc sử dụng khởi động từ giúp kiểm soát quá trình khởi động, dừng, hoặc đảo chiều quay của động cơ, góp phần bảo vệ thiết bị khỏi quá tải và giảm thiểu rủi ro chập cháy.

Máy bơm, quạt công nghiệp

Trong các hệ thống máy bơm và quạt công nghiệp, **khởi động từ 3 pha** thường được dùng để vận hành các thiết bị này liên tục và ổn định. Nhờ khả năng điều khiển từ xa, các bộ phận cơ khí này có thể hoạt động một cách trơn tru, giảm thiểu thời gian chết và nâng cao hiệu suất vận hành. Các thiết bị này thường hoạt động trong điều kiện tải nặng, yêu cầu độ bền cao của **contactor 3 pha** để đảm bảo hoạt động liên tục mà không gây gián đoạn.

Hệ thống băng tải

Trong các hệ thống băng tải, **khởi động từ 3 pha** đóng vai trò điều khiển các mô-tơ truyền động của băng chuyền. Việc này giúp kiểm soát tốc độ, chiều quay, và quá trình khởi động/dừng của dây chuyền vận hành. Nhờ khả năng đóng cắt nhanh chóng, an toàn của **contactor 3 pha**, hệ thống băng tải có thể hoạt động liên tục, ổn định và dễ dàng tích hợp các thao tác tự động trong dây chuyền sản xuất.

Tủ điện công nghiệp

Trong các tủ điện công nghiệp, **khởi động từ 3 pha** là thành phần quan trọng để điều khiển các thiết bị điện lớn, như động cơ, máy nén khí, hoặc hệ thống điều hòa nhiệt độ. Với khả năng lắp đặt dễ dàng trong tủ điện, **contactor 3 pha** giúp các kỹ thuật viên dễ dàng kiểm soát quá trình vận hành, đồng thời bảo vệ hệ thống khỏi các sự cố quá tải, chạm chập.

Hệ thống HVAC

Trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning), **khởi động từ 3 pha** thường được dùng để điều khiển quạt công nghiệp, máy nén điều hòa, hoặc các thiết bị làm lạnh, sưởi ấm. Nhờ khả năng điều khiển từ xa và độ bền cao, **contactor 3 pha** giúp duy trì hoạt động ổn định của hệ thống, nâng cao hiệu quả năng lượng và giảm thiểu thời gian bảo trì.

Tổng thể, khởi động từ 3 pha là thiết bị không thể thiếu trong các ứng dụng công nghiệp, giúp tối ưu hóa quá trình vận hành, nâng cao độ an toàn và tuổi thọ của hệ thống điện. Việc lựa chọn đúng loại contactor 3 pha phù hợp với từng ứng dụng sẽ góp phần quan trọng vào hiệu quả và độ bền của toàn bộ hệ thống công nghiệp.

Ưu điểm và nhược điểm của khởi động từ 3 pha

Ưu điểm

Khởi động từ 3 pha là thiết bị điện quan trọng trong hệ thống điều khiển và vận hành các động cơ 3 pha trong công nghiệp. Một trong những lợi ích nổi bật của **khởi động từ 3 pha là gì** chính là khả năng **đóng cắt nhanh và an toàn**. Nhờ vào cấu tạo đặc biệt của **contactor 3 pha**, thiết bị này có thể điều chỉnh dòng điện đi qua tải một cách chính xác, giảm thiểu các tác động tiêu cực khi khởi động hay dừng động cơ. Điều này giúp bảo vệ các linh kiện điện tử, giảm thiểu các sự cố do quá tải hoặc chập mạch.

Ngoài ra, khởi động từ 3 pha còn có khả năng điều khiển từ xa dễ dàng, nhờ vào các hệ thống điều khiển điện tự động hoặc bán tự động. Người vận hành không cần phải tiếp xúc trực tiếp, giảm nguy cơ tai nạn và tăng tính linh hoạt trong vận hành hệ thống. Đặc biệt, tuổi thọ của khởi động từ 3 pha cao là một điểm cộng lớn, bởi vì các tiếp điểm và các bộ phận bên trong được chế tạo để chịu được số lần đóng cắt lớn, đảm bảo hoạt động ổn định trong thời gian dài.

Thêm vào đó, cấu tạo của contactor 3 pha khá đơn giản nhưng hiệu quả, giúp dễ dàng bảo trì và thay thế khi cần thiết. Chính nhờ những ưu điểm này, khởi động từ 3 pha được ứng dụng rộng rãi trong các hệ thống điều khiển công nghiệp, từ điều khiển động cơ, máy bơm, quạt đến các hệ thống băng tải hay hệ thống HVAC.

Nhược điểm

Tuy nhiên, **khởi động từ 3 pha** không hoàn toàn không có hạn chế. Một trong những nhược điểm phổ biến nhất chính là **có tiếng ồn khi đóng cắt**. Khi các tiếp điểm của contactor hoạt động, sự va chạm giữa các tiếp điểm tạo ra tiếng kêu khá rõ, điều này đôi khi gây khó chịu hoặc ảnh hưởng đến môi trường làm việc trong các nhà máy, xưởng sản xuất.

Ngoài ra, hao mòn tiếp điểm theo thời gian cũng là một vấn đề thường gặp. Khi hoạt động liên tục hoặc quá tải, các tiếp điểm của contactor sẽ bị ăn mòn, dẫn đến hiện tượng tiếp xúc kém hoặc không đóng cắt chính xác. Điều này có thể gây ra lỗi hệ thống, giảm tuổi thọ của thiết bị và cần phải thay thế hoặc bảo trì định kỳ.

Một số nhược điểm khác có thể kể đến như chi phí đầu tư ban đầu khá cao so với các thiết bị điều khiển khác như relay, đặc biệt trong những hệ thống yêu cầu nhiều contactor hoặc các chức năng phức tạp. Đồng thời, việc lắp đặt và bảo trì contactor cần kỹ thuật viên có chuyên môn cao, nhằm đảm bảo hoạt động đúng và an toàn.

Tóm lại, ưu điểm của khởi động từ 3 pha gồm khả năng đóng cắt nhanh, an toàn, dễ điều khiển từ xa và độ bền cao, phù hợp với các hệ thống công nghiệp nặng. Ngược lại, nhược điểm của thiết bị này là tiếng ồn khi hoạt động và khả năng hao mòn, xuống cấp của các tiếp điểm theo thời gian, đòi hỏi sự theo dõi và bảo trì định kỳ để duy trì hiệu quả hoạt động.

Cách chọn khởi động từ 3 pha phù hợp

Việc lựa chọn khởi động từ 3 pha phù hợp đóng vai trò quan trọng trong việc tối ưu hóa hiệu quả hoạt động của hệ thống điện trong công nghiệp. Để đảm bảo thiết bị hoạt động ổn định, an toàn và bền bỉ, người dùng cần dựa trên các tiêu chí rõ ràng khi chọn mua. Dưới đây là các hướng dẫn chi tiết giúp bạn chọn khởi động từ 3 pha phù hợp nhất với nhu cầu sử dụng.

Theo công suất động cơ (kW)

Một trong những yếu tố đầu tiên cần xem xét khi chọn khởi động từ 3 pha là công suất của động cơ hoặc tải cần điều khiển. Thông thường, nhà sản xuất cung cấp thông số công suất dưới dạng đơn vị kilowatt (kW). Việc lựa chọn đúng công suất đảm bảo khởi động từ có khả năng chịu tải tốt, tránh quá tải hoặc hoạt động không hiệu quả. Chẳng hạn, nếu động cơ có công suất 5 kW, bạn nên chọn khởi động từ 3 pha có khả năng chịu tải phù hợp từ 6 kW trở lên để có độ an toàn và dự phòng cao.

Theo dòng định mức (A)

Dòng định mức (Ampe) là chỉ số quan trọng phản ánh khả năng chịu tải của khởi động từ 3 pha. Thông số này cần phù hợp hoặc cao hơn dòng khởi động của động cơ để tránh hiện tượng quá tải, gây cháy tiếp điểm hoặc hư hỏng thiết bị. Các nhà sản xuất thường ghi rõ dòng định mức trên sản phẩm, và bạn nên chọn loại có dòng định mức cao hơn dòng khởi động của tải từ 10-20% để đảm bảo độ bền và an toàn.

Theo điện áp cuộn hút

Điện áp của cuộn hút là yếu tố không thể bỏ qua khi chọn khởi động từ 3 pha. Thông số này thường là 220V, 380V hoặc 24V tùy theo hệ thống điện của nhà máy hoặc khu vực sử dụng. Việc chọn đúng điện áp cuộn hút giúp thiết bị hoạt động ổn định, tránh tình trạng quá tải hoặc không hoạt động do điện áp không phù hợp. Nếu hệ thống điện của bạn sử dụng điện áp 380V, hãy chọn khởi động từ có điện áp cuộn hút phù hợp để đảm bảo hiệu quả vận hành.

Theo môi trường làm việc

Môi trường nơi khởi động từ 3 pha hoạt động cũng ảnh hưởng lớn đến quá trình lựa chọn. Trong các khu vực có độ ẩm cao, bụi bẩn, hóa chất hoặc nhiệt độ cao, bạn cần chọn loại có lớp vỏ bảo vệ phù hợp như vỏ chống bụi, chống nước hoặc vỏ cách điện cao cấp. Ngoài ra, các loại khởi động từ được thiết kế đặc biệt cho môi trường khắc nghiệt sẽ có độ bền cao hơn, tránh hư hỏng sớm do tác động của điều kiện làm việc.

Theo thương hiệu và độ bền

Thương hiệu là một yếu tố quyết định không nhỏ trong việc lựa chọn khởi động từ 3 pha. Các thương hiệu uy tín như Schneider Electric, LS Electric, Mitsubishi Electric hay Siemens đều cung cấp các dòng sản phẩm chất lượng cao, độ bền và khả năng chịu tải tốt. Ngoài ra, việc lựa chọn các thương hiệu nổi tiếng còn giúp dễ dàng bảo trì, thay thế và đảm bảo an toàn cho hệ thống. Đặc biệt, các sản phẩm có độ bền cao sẽ giúp giảm thiểu chi phí sửa chữa, thay thế trong quá trình sử dụng lâu dài.

Việc lựa chọn khởi động từ 3 pha phù hợp cần dựa trên nhiều yếu tố như công suất, dòng định mức, điện áp cuộn hút, môi trường làm việc, và thương hiệu. Hiểu rõ các tiêu chí này giúp bạn tối ưu hóa hiệu quả vận hành, đảm bảo sự an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống điện công nghiệp.

Phân biệt khởi động từ và relay

Trong hệ thống điều khiển tự động và hệ thống điện công nghiệp, khởi động từ và relay là hai thiết bị đóng cắt khá phổ biến, đóng vai trò quan trọng trong việc điều khiển các thiết bị tải như động cơ, máy móc, hệ thống bơm, quạt, v.v. Tuy nhiên, mặc dù có nhiều điểm chung, chúng vẫn có những đặc điểm khác biệt rõ ràng về tiêu chí, công suất, ứng dụng và khả năng chịu tải. Việc phân biệt chính xác giúp lựa chọn đúng thiết bị phù hợp, từ đó nâng cao hiệu quả và độ bền của hệ thống.

Tiêu chí

• Khởi động từ: Thường có khả năng chịu tải lớn hơn, phù hợp để điều khiển các tải nặng như động cơ công nghiệp lớn, máy móc có công suất cao. Cấu tạo contactor 3 pha gồm nhiều tiếp điểm chính và phụ, thiết kế chắc chắn để chịu đựng dòng điện cao. Khởi động từ có thể hoạt động liên tục trong thời gian dài mà không bị hư hỏng, nhờ vào kết cấu chịu lực tốt và vật liệu cách điện chất lượng cao.
• Relay: Thường có công suất nhỏ hơn, phù hợp cho các ứng dụng điều khiển, điều chỉnh tín hiệu, hoặc các mạch điều khiển có dòng điện thấp. Relay thường có cấu tạo đơn giản hơn, gồm cuộn dây và các tiếp điểm nhỏ, phù hợp để điều khiển các thiết bị nhỏ hoặc làm bộ điều khiển trung gian trong hệ thống.

Công suất

• Khởi động từ: Có khả năng chịu tải dòng điện cao, từ vài chục đến hàng trăm ampe, tùy theo mục đích sử dụng. Đặc biệt, contactor 3 pha dùng để làm gì là để đóng cắt các tải lớn như động cơ 3 pha công suất lớn, máy nén khí, hệ thống bơm lớn, v.v. Công suất của khởi động từ phù hợp với công suất của động cơ hoặc thiết bị cần điều khiển để đảm bảo hoạt động ổn định và an toàn.
• Relay: Công suất chịu tải thấp hơn nhiều, thường chỉ từ vài ampe đến vài chục ampe. Relay phù hợp để điều khiển các mạch tín hiệu hoặc tải nhỏ, như đèn, cảm biến, hoặc các mạch điều khiển tự động nhỏ.

Ứng dụng

• Khởi động từ: Được sử dụng chủ yếu trong các hệ thống cần điều khiển các tải lớn và có dòng điện cao, đặc biệt trong các ứng dụng như điều khiển động cơ 3 pha, hệ thống máy bơm, quạt công nghiệp, hệ thống băng tải, tủ điện công nghiệp, hệ thống HVAC, v.v. Với cấu tạo contactor 3 pha, chúng giúp đóng cắt dòng điện lớn một cách an toàn và ổn định.
• Relay: Thường dùng trong các hệ thống điều khiển tín hiệu, mạch tự động, điều chỉnh tín hiệu nhỏ, hoặc làm bộ trung gian điều khiển các thiết bị tải lớn qua các khởi động từ hoặc contactor. Ví dụ phổ biến là relay trong điều khiển đèn, cảm biến, mạch điều khiển tự động nhỏ, hoặc các hệ thống cảnh báo.

Dòng chịu tải

• Khởi động từ: Có khả năng chịu tải dòng điện lớn, từ vài chục đến vài trăm ampe, phù hợp với các thiết bị công nghiệp nặng như động cơ lớn, hệ thống bơm, máy nén khí, v.v. Khởi động từ có thể đóng/mở dòng điện liên tục trong thời gian dài mà không gây hư hỏng.
• Relay: Dòng chịu tải thấp hơn nhiều, thường dưới 50A, phù hợp cho các ứng dụng tín hiệu hoặc điều khiển các thiết bị nhỏ, không đòi hỏi khả năng chịu tải lớn như khởi động từ. Relay thường dùng để điều khiển các mạch tự động, tín hiệu, hoặc làm trung gian điều khiển cho các contactor lớn hơn.

Việc phân biệt rõ ràng các tiêu chí này giúp kỹ thuật viên hoặc nhà quản lý hệ thống có thể chọn đúng loại thiết bị phù hợp với yêu cầu công việc, từ đó đảm bảo hiệu quả, độ bền và an toàn cho hệ thống điện công nghiệp. Trong thực tế, khởi động từ và relay thường phối hợp hoạt động trong các hệ thống tự động để tối ưu hóa quá trình điều khiển, nhưng hiểu rõ đặc điểm riêng biệt của từng loại là điều kiện tiên quyết để vận hành hệ thống một cách chính xác và hiệu quả nhất.

Các lỗi thường gặp và cách khắc phục

Trong quá trình vận hành, khởi động từ 3 pha là gì và cấu tạo contactor 3 pha đều có thể gặp phải một số vấn đề kỹ thuật. Hiểu rõ các lỗi thường gặp cùng cách khắc phục sẽ giúp duy trì hệ thống hoạt động ổn định, nâng cao tuổi thọ của thiết bị. Dưới đây là các lỗi phổ biến và phương pháp xử lý phù hợp.

Không hút → kiểm tra cuộn dây

Lỗi này thường xảy ra khi nguyên lý khởi động từ không còn hoạt động đúng do contactor 3 pha dùng để làm gì bị mất khả năng hút lõi sắt để đóng tiếp điểm. Nguyên nhân chính là cuộn hút của contactor không hoạt động, dẫn đến contactor không thể đóng mạch, gây ra tình trạng không hút.

Cách khắc phục:

• Kiểm tra điện áp cấp vào cuộn dây để đảm bảo đúng yêu cầu kỹ thuật.
• Kiểm tra tình trạng của cuộn dây: đứt mạch, cháy hoặc bị hỏng.
• Thay thế cuộn dây mới nếu phát hiện có sự cố.
• Đảm bảo các kết nối điện chặt chẽ, không bị lỏng hoặc oxi hóa.

Cháy tiếp điểm → quá tải

Tiếp điểm chính của contactor 3 pha có thể gặp sự cố cháy, gây mất khả năng truyền tải dòng điện hoặc gây chập cháy hệ thống.

Nguyên nhân:

• Quá tải hệ thống, dòng điện vượt quá dòng định mức của contactor.
• Thời gian hoạt động liên tục kéo dài, gây nhiệt độ cao làm hỏng tiếp điểm.
• Tiếp điểm bị oxy hóa hoặc nhiễm bụi bẩn, làm giảm khả năng dẫn điện.

Cách khắc phục:

• Kiểm tra dòng điện thực tế so với dòng định mức của contactor.
• Giảm tải hoặc bổ sung các thiết bị bảo vệ quá tải, như rơ le bảo vệ.
• Thay thế tiếp điểm bị cháy hoặc hỏng.
• Vệ sinh sạch sẽ các tiếp điểm để đảm bảo tiếp xúc tốt.

Kêu to → lõi sắt bẩn/lỏng

Tiếng kêu to khi khởi động từ hoạt động thường do lõi sắt bẩn hoặc lỏng, gây ra hiện tượng rung lắc hoặc tiếng ồn lớn.

Nguyên nhân:

• Lõi sắt bị bụi bẩn, cặn bám vào, làm giảm khả năng từ trường.
• Lò xo hồi vị bị lỏng hoặc mòn, gây ra tiếng kêu khi tiếp điểm đóng hoặc mở.
• Các bộ phận cơ khí bị mòn hoặc lỏng lẻo.

Cách khắc phục:

• Vệ sinh sạch sẽ lõi sắt, loại bỏ bụi bẩn và các cặn bám.
• Kiểm tra lò xo hồi vị, thay mới nếu bị lỏng hoặc mòn.
• Siết chặt các bộ phận cơ khí, đảm bảo chúng hoạt động trơn tru.
• Nếu cần, cân nhắc thay thế contactor để đảm bảo hiệu quả.

Việc nắm rõ các lỗi thường gặp và cách khắc phục giúp kỹ thuật viên có thể xử lý kịp thời, giảm thiểu thời gian chết của hệ thống. Đồng thời, việc kiểm tra định kỳ và bảo trì đúng quy trình sẽ hạn chế tối đa các sự cố không mong muốn, đảm bảo hệ thống hoạt động ổn định và bền bỉ theo thời gian.

Kết Luận

Khởi động từ 3 pha là thiết bị không thể thiếu trong hệ thống điện công nghiệp, đóng vai trò quan trọng trong việc điều khiển và bảo vệ các động cơ 3 pha. Với định nghĩa là một contactor đặc biệt dành cho hệ thống 3 pha, thiết bị này giúp thực hiện việc khởi động, dừng, chuyển đổi tải một cách an toàn, hiệu quả. Cấu tạo của contactor 3 pha gồm các thành phần chính như nam châm điện, lõi sắt tĩnh và động, tiếp điểm chính và phụ, lò xo hồi vị cùng vỏ cách điện, tất cả phối hợp tạo nên nguyên lý hoạt động dựa trên lực từ hút của nam châm điện để đóng mở mạch điện khi cấp nguồn.

Khởi động từ 3 pha dùng để làm gì? Nó chủ yếu được ứng dụng trong điều khiển các thiết bị công nghiệp như động cơ 3 pha, máy bơm, quạt công nghiệp, hệ thống băng tải, hệ thống HVAC, qua đó giúp tăng tính linh hoạt, an toàn và độ bền của hệ thống điện. Khi lựa chọn khởi động từ, cần cân nhắc các yếu tố như công suất, dòng định mức, điện áp cuộn hút, môi trường làm việc và thương hiệu để đảm bảo hiệu quả vận hành tối ưu.

Tổng quan, khởi động từ 3 pha không chỉ là thành phần quan trọng trong hệ thống điều khiển điện công nghiệp mà còn góp phần nâng cao độ bền, tuổi thọ của các thiết bị điện. Việc lựa chọn đúng loại contactor phù hợp sẽ giúp giảm thiểu các lỗi kỹ thuật, tối ưu hóa hoạt động của hệ thống, đồng thời đảm bảo an toàn và hiệu quả vận hành trong môi trường công nghiệp hiện đại.
