OMRONKhởi động từ FUJI AC110V và vai trò của điện áp điều khiển trong hệ thống điện công nghiệp
Trong các hệ thống điện công nghiệp, việc lựa chọn đúng điện áp điều khiển quyết định trực tiếp đến độ ổn định của thiết bị và toàn bộ dây chuyền vận hành. Khởi động từ FUJI được nhiều kỹ sư điện tin dùng nhờ khả năng đóng cắt chính xác, độ bền cao và hoạt động ổn định trong môi trường công nghiệp. Hiểu rõ về AC110V sẽ giúp người dùng lựa chọn thiết bị phù hợp, tối ưu hiệu suất vận hành và đảm bảo an toàn cho hệ thống điện.
AC110V là gì trong khởi động từ FUJI
AC110V là mức điện áp xoay chiều được sử dụng để cấp cho cuộn hút của khởi động từ. Khi cuộn coil nhận nguồn AC110V, từ trường sẽ được tạo ra để kéo lõi sắt từ và đóng các tiếp điểm chính. Quá trình này cho phép dòng điện đi từ nguồn cấp đến thiết bị tải như động cơ điện hoặc các hệ thống máy móc công nghiệp.
Trong nhiều hệ thống tủ điện hiện nay, AC110V được sử dụng như một mức điện áp điều khiển tiêu chuẩn cho các thiết bị đóng cắt. Khi cuộn hút nhận AC110V, lực từ sinh ra sẽ giúp tiếp điểm đóng lại nhanh chóng và chắc chắn. Nhờ vậy khởi động từ FUJI có thể vận hành ổn định trong các hệ thống điện yêu cầu độ tin cậy cao.
Điện áp điều khiển này thường được ứng dụng trong các hệ thống sản xuất, dây chuyền tự động hóa và các tủ điện công nghiệp. Việc sử dụng AC110V giúp mạch điều khiển hoạt động ổn định và giảm nguy cơ sự cố điện.
Vì sao nhiều hệ thống điện lựa chọn AC110V cho mạch điều khiển
Trong thiết kế tủ điện công nghiệp, việc lựa chọn điện áp điều khiển cần đảm bảo cả yếu tố an toàn và hiệu quả vận hành. AC110V là một trong những mức điện áp được sử dụng phổ biến nhờ nhiều ưu điểm.
Đảm bảo độ ổn định cho cuộn hút
Khi cuộn coil nhận AC110V, lực hút từ được tạo ra đủ mạnh để đóng tiếp điểm một cách nhanh chóng. Điều này giúp tránh hiện tượng tiếp điểm rung hoặc đóng không hoàn toàn.
Nhờ khả năng hoạt động ổn định, khởi động từ FUJI có thể duy trì hiệu suất đóng cắt tốt trong thời gian dài.
Giảm nguy cơ quá tải trong mạch điều khiển
So với các mức điện áp cao hơn, AC110V giúp giảm áp lực điện trong mạch điều khiển. Điều này góp phần hạn chế các sự cố như chập cháy hoặc quá tải trong hệ thống tủ điện.
Tương thích với nhiều thiết bị công nghiệp
Nhiều thiết bị điều khiển như PLC, rơ le trung gian hoặc các bộ điều khiển tự động đều có thể hoạt động với nguồn điều khiển 110V. Nhờ đó khởi động từ FUJI AC110V dễ dàng tích hợp trong nhiều hệ thống điện khác nhau.
Cấu tạo cơ bản của khởi động từ FUJI
Để hiểu rõ hơn về cách hoạt động của thiết bị, cần nắm được cấu tạo của khởi động từ.
Cuộn hút
Cuộn hút là bộ phận quan trọng nhất trong khởi động từ. Khi được cấp điện áp AC110V, cuộn coil sẽ tạo ra từ trường để kéo lõi sắt và đóng các tiếp điểm.
Lõi sắt từ
Lõi sắt từ được chế tạo từ vật liệu có độ dẫn từ cao. Khi cuộn dây được cấp điện, lõi sắt sẽ giúp tăng cường từ trường và tạo lực hút mạnh.
Hệ thống tiếp điểm
Khởi động từ thường gồm hai loại tiếp điểm chính:
tiếp điểm chính dùng để cấp điện cho tải
tiếp điểm phụ dùng cho mạch điều khiển
Khi cuộn hút nhận AC110V, các tiếp điểm chính sẽ đóng lại để truyền dòng điện đến động cơ hoặc thiết bị tải.
Lò xo hồi vị
Lò xo hồi vị giúp đưa tiếp điểm trở lại trạng thái ban đầu khi cuộn hút ngừng nhận điện áp AC110V.
Nguyên lý hoạt động của khởi động từ FUJI AC110V
Nguyên lý hoạt động của thiết bị khá đơn giản nhưng rất hiệu quả.
Khi cuộn coil nhận AC110V, từ trường được sinh ra sẽ hút lõi sắt từ. Lõi sắt di chuyển sẽ kéo theo hệ thống tiếp điểm chính đóng lại. Lúc này dòng điện từ nguồn sẽ được truyền đến thiết bị tải như động cơ.
Khi nguồn điều khiển bị ngắt, cuộn hút không còn nhận AC110V nên từ trường biến mất. Lò xo hồi vị sẽ đẩy lõi sắt trở về vị trí ban đầu và các tiếp điểm sẽ mở ra.
Quá trình này diễn ra rất nhanh, giúp khởi động từ FUJI thực hiện việc đóng cắt điện một cách chính xác và an toàn.
Thông số kỹ thuật phổ biến của khởi động từ FUJI AC110V
Các dòng khởi động từ FUJI sử dụng cuộn coil AC110V thường có các thông số kỹ thuật như sau:
điện áp cuộn hút AC110V
tần số hoạt động 50/60Hz
điện áp cách điện định mức 690V
tuổi thọ cơ khí trên 10 triệu lần đóng cắt
công suất tiêu thụ cuộn hút khoảng 3 đến 6VA
nhiệt độ môi trường làm việc từ -5 đến 40 độ C
Những thông số này cho thấy thiết bị có khả năng hoạt động bền bỉ trong môi trường công nghiệp.
Vai trò của AC110V trong hệ thống khởi động từ FUJI
AC110V đóng vai trò quan trọng trong việc vận hành của khởi động từ FUJI. Đây là mức điện áp điều khiển giúp thiết bị hoạt động chính xác và ổn định.
Đảm bảo hoạt động ổn định cho cuộn hút
Khi sử dụng AC110V cho cuộn coil, khởi động từ FUJI có thể tạo ra lực hút đủ mạnh để đóng tiếp điểm nhanh và chắc chắn. Điều này giúp hệ thống tránh được tình trạng tiếp điểm đóng không dứt khoát gây phát nhiệt hoặc hồ quang điện.
Tăng độ an toàn cho hệ thống điện
AC110V là mức điện áp trung gian, thấp hơn điện áp nguồn chính của nhiều hệ thống công nghiệp. Vì vậy khi sử dụng AC110V cho mạch điều khiển sẽ giúp giảm nguy cơ chập cháy hoặc quá tải.
Tương thích với nhiều thiết bị điều khiển
Nhiều thiết bị công nghiệp như PLC, rơ le trung gian, rơ le nhiệt hoặc các bộ điều khiển tự động đều có thể hoạt động tốt với điện áp AC110V. Nhờ đó khởi động từ FUJI dễ dàng tích hợp trong các hệ thống điều khiển hiện đại.
Ứng dụng của khởi động từ FUJI AC110V trong thực tế
Khởi động từ FUJI AC110V được sử dụng trong nhiều hệ thống điện khác nhau nhờ khả năng đóng cắt ổn định.
Điều khiển động cơ điện
Một trong những ứng dụng phổ biến nhất của khởi động từ FUJI là điều khiển động cơ điện. Thiết bị có thể được sử dụng cho máy bơm nước, quạt công nghiệp, máy nén khí hoặc các hệ thống băng chuyền.
Việc sử dụng AC110V cho cuộn hút giúp thiết bị hoạt động ổn định và giảm nguy cơ phát sinh hồ quang điện.
Hệ thống tự động hóa
Trong các nhà máy hiện đại, khởi động từ FUJI thường được kết nối với PLC và các cảm biến để điều khiển dây chuyền sản xuất.
Nhờ khả năng đóng cắt chính xác, thiết bị giúp hệ thống vận hành tự động và hiệu quả.
Tủ điện công nghiệp
AC110V là mức điện áp điều khiển phổ biến trong nhiều tủ điện công nghiệp. Vì vậy khởi động từ FUJI được sử dụng rộng rãi trong các hệ thống điều khiển máy móc.
Các dòng khởi động từ FUJI AC110V phổ biến
Hiện nay trên thị trường có nhiều dòng khởi động từ FUJI sử dụng cuộn coil AC110V phù hợp với nhiều mức công suất.
Fuji SC-03
Dòng thiết bị này thường dùng cho các động cơ công suất nhỏ.
Thông số chính gồm:
dòng định mức 9A
công suất động cơ khoảng 2.2kW
điện áp cuộn hút AC110V
tiếp điểm phụ 1NO + 1NC

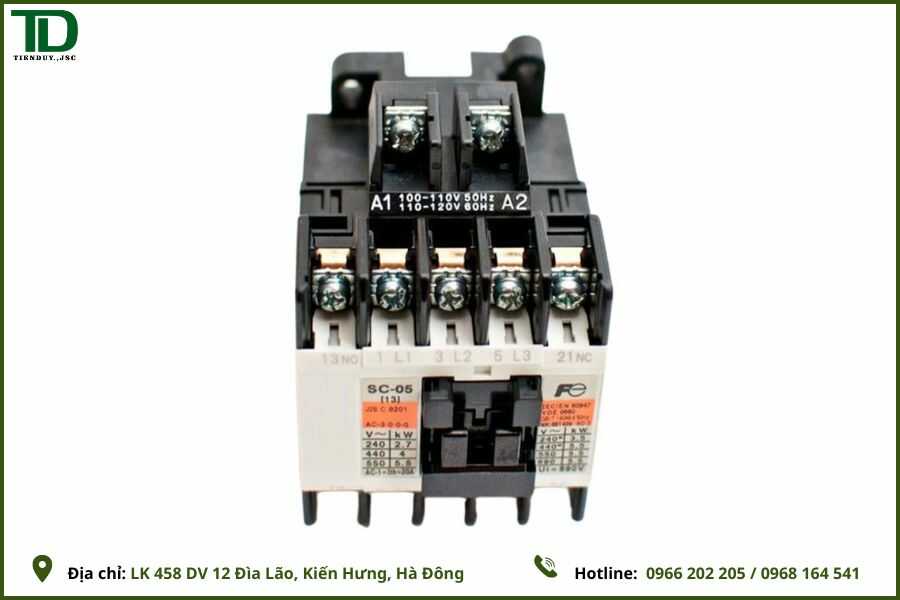

Fuji SC-05
Đây là dòng khởi động từ phổ biến trong nhiều hệ thống máy móc công nghiệp.
Thông số chính gồm:
dòng định mức 18A
công suất động cơ khoảng 5.5kW
điện áp cuộn hút AC110V
tuổi thọ cơ khí khoảng 10 triệu lần đóng cắt
Fuji SC-0
Dòng contactor mini thường được sử dụng trong các tủ điện nhỏ hoặc hệ thống điều khiển đơn giản.
Thông số chính gồm:
dòng định mức 6A
điện áp cuộn hút AC110V
tần số hoạt động 50/60Hz
Cách lựa chọn khởi động từ FUJI AC110V phù hợp
Để lựa chọn đúng thiết bị, người dùng cần xem xét một số yếu tố quan trọng.
Công suất động cơ
Khởi động từ cần được lựa chọn dựa trên công suất động cơ.
Ví dụ:
động cơ 2.2kW thường dùng contactor 9A
động cơ 5.5kW thường dùng contactor 18A
động cơ 7.5kW thường dùng contactor 25A
Điện áp cuộn hút
Trước khi mua thiết bị cần kiểm tra cuộn coil có đúng AC110V hay không. Nếu sử dụng sai điện áp có thể khiến khởi động từ FUJI không hoạt động hoặc bị hỏng.
Điều kiện môi trường
Trong môi trường có nhiều bụi hoặc độ ẩm cao, nên lựa chọn thiết bị chính hãng để đảm bảo độ bền và an toàn cho hệ thống.
Hướng dẫn lắp đặt khởi động từ FUJI AC110V
Việc lắp đặt đúng kỹ thuật sẽ giúp khởi động từ FUJI hoạt động ổn định trong thời gian dài.
Trước tiên cần kiểm tra nguồn điện điều khiển để đảm bảo đúng AC110V. Sau đó tiến hành đấu dây theo sơ đồ của nhà sản xuất.
Các cực của khởi động từ thường gồm:
L1 L2 L3 là nguồn vào
T1 T2 T3 là nguồn ra tải
Sau khi đấu dây xong cần kiểm tra khả năng đóng cắt của tiếp điểm để đảm bảo thiết bị hoạt động chính xác.
Kết luận
AC110V là điện áp điều khiển quan trọng giúp khởi động từ FUJI hoạt động ổn định trong nhiều hệ thống điện công nghiệp. Việc lựa chọn đúng khởi động từ FUJI không chỉ giúp hệ thống vận hành hiệu quả mà còn đảm bảo an toàn và tăng tuổi thọ cho thiết bị.
Khi được lắp đặt đúng kỹ thuật và sử dụng đúng điện áp cuộn hút, khởi động từ FUJI sẽ mang lại hiệu suất vận hành cao và giúp hệ thống điện công nghiệp hoạt động bền bỉ trong thời gian dài.
