Dây cáp điện công nghiệp: Cáp hạ thế, cáp trung thế và cách lựa chọn
Dây cáp điện công nghiệp là tuyến dẫn điện kết nối nguồn, tủ phân phối, động cơ, máy móc và thiết bị điều khiển trong nhà máy. Cáp phải mang dòng liên tục, chịu được sự cố trong thời gian bảo vệ tác động, duy trì cách điện và đáp ứng điều kiện cơ học – môi trường của tuyến trong suốt vòng đời.
Một mã cáp phù hợp không thể được chọn chỉ theo công suất tải. Kỹ sư phải xem xét cấp điện áp, dòng thiết kế, sụt áp, dòng ngắn mạch, cách lắp, nhiệt độ, nhóm cáp, vật liệu ruột dẫn, chống cháy và khả năng phối hợp với thiết bị đóng cắt công nghiệp.
Dây cáp điện công nghiệp là gì?
Cáp điện gồm một hoặc nhiều ruột dẫn được bọc cách điện, có thể bổ sung lớp độn, vỏ trong, màn chắn, giáp cơ khí và vỏ ngoài. Từng lớp có nhiệm vụ khác nhau. Ruột dẫn mang dòng; cách điện chịu điện trường; màn chắn kiểm soát điện trường và dòng sự cố; giáp bảo vệ cơ học; vỏ ngoài chống ẩm, dầu, hóa chất hoặc tác động môi trường theo thiết kế.
Trong hệ thống điện công nghiệp, cáp lực, cáp điều khiển, cáp tín hiệu và cáp truyền thông phải được phân loại rõ. Bài viết tập trung vào cáp lực hạ thế và trung thế; các tuyến tín hiệu cần quy tắc riêng về nhiễu, màn chắn, trở kháng và bán kính uốn.

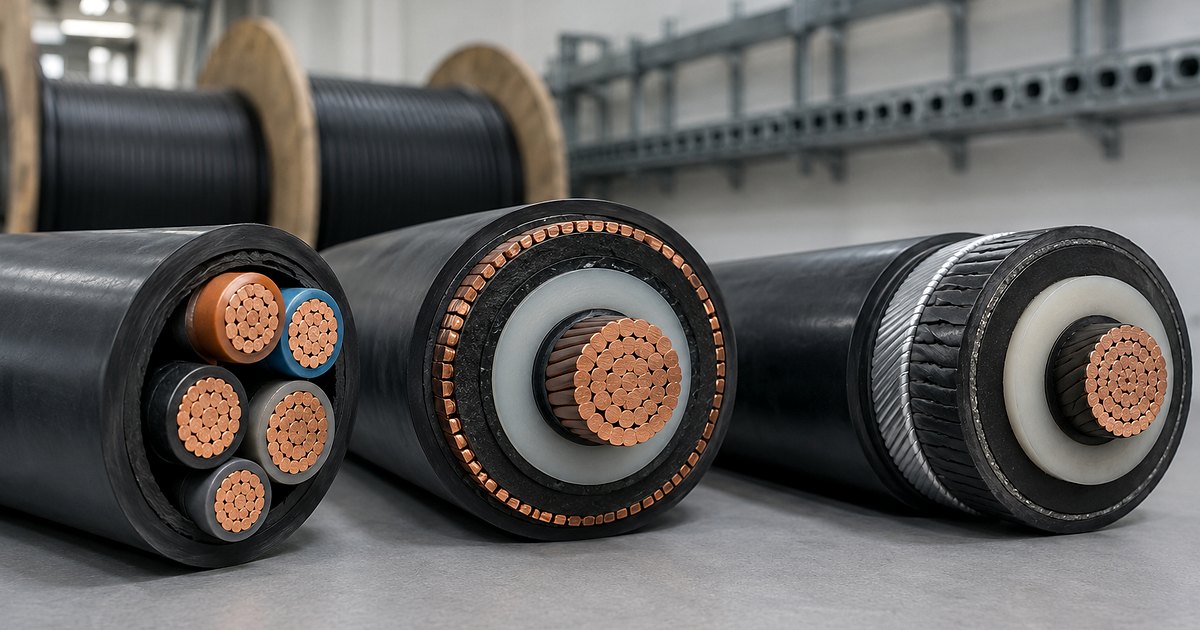

Phân biệt cáp hạ thế và cáp trung thế
| Tiêu chí | Cáp hạ thế | Cáp trung thế |
|---|---|---|
| Ứng dụng | Từ tủ phân phối đến máy và tải hạ áp | Cấp nguồn trạm, máy biến áp, động cơ MV |
| Kết cấu điển hình | Ruột dẫn, cách điện, vỏ; có thể có giáp | Thêm lớp bán dẫn và màn chắn kim loại kiểm soát điện trường |
| Đầu nối | Đầu cốt, gland, hộp nối hạ áp | Đầu cáp/khớp nối chuyên dụng và kiểm soát ứng suất |
| Thử nghiệm | Thông mạch, cách điện, pha và bảo vệ | Yêu cầu nghiêm ngặt hơn, theo quy trình và cấp điện áp |
| Nhân sự | Thợ điện được huấn luyện phù hợp | Nhân sự có năng lực và dụng cụ chuyên dụng MV |
Cáp hạ thế

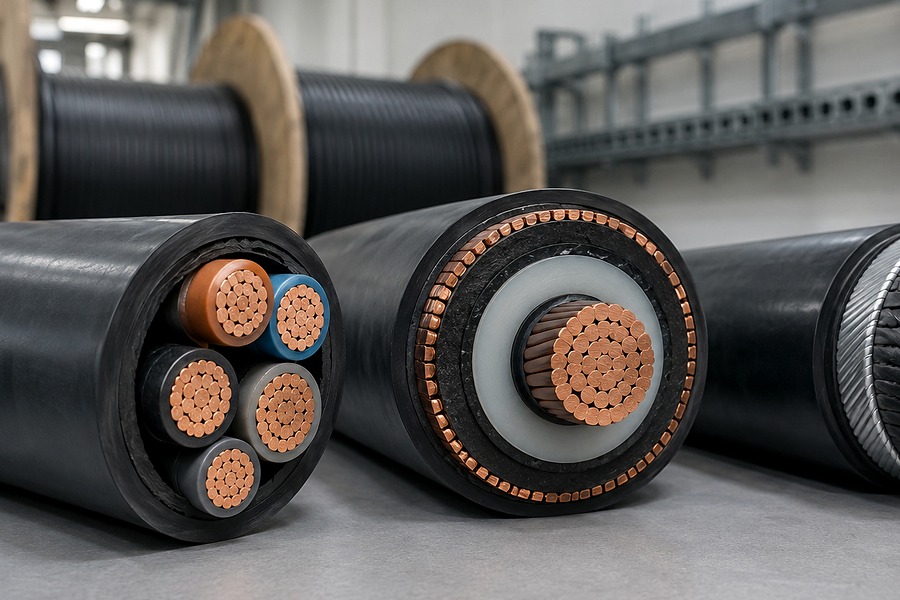

Cáp hạ thế dùng cho mạng phân phối, động cơ, chiếu sáng, ổ cắm và phụ tải phụ trợ. Cáp có thể một lõi hoặc nhiều lõi, đồng hoặc nhôm, cách điện PVC hay XLPE, không giáp hoặc có giáp. Ký hiệu và cấp điện áp phải được đọc theo tiêu chuẩn sản phẩm, không suy ra từ màu vỏ.
Cáp trung thế

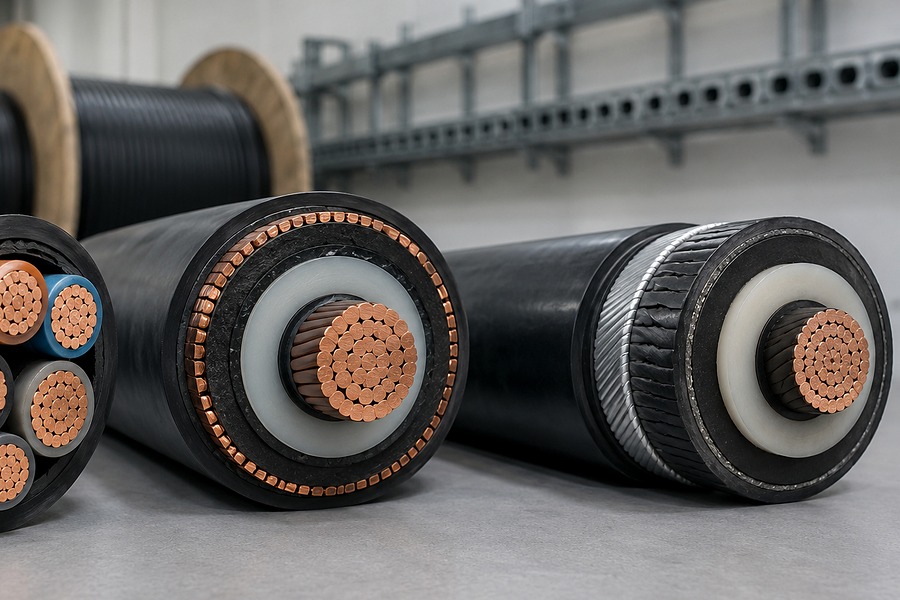

Cáp trung thế thường có ruột dẫn, lớp bán dẫn trong, cách điện XLPE, lớp bán dẫn ngoài, màn chắn kim loại và vỏ bảo vệ; có thể bổ sung chống thấm hoặc giáp. Các lớp bán dẫn làm đều điện trường tại bề mặt ruột dẫn và cách điện. Chất lượng thi công đầu cáp quyết định lớn đến độ bền điện của tuyến.
Cấu tạo và vật liệu của cáp điện
Ruột dẫn đồng và nhôm
Đồng có độ dẫn điện cao, kích thước nhỏ hơn cho cùng khả năng tải dòng và thuận lợi ở đầu nối chật. Nhôm nhẹ, thường kinh tế hơn cho tiết diện lớn nhưng yêu cầu đầu cốt tương thích, xử lý bề mặt và kiểm soát mô-men để hạn chế oxy hóa, chảy nguội hoặc nóng mối nối.
Cách điện PVC và XLPE
PVC phổ biến, dễ gia công và có nhiều biến thể về chống cháy, dầu hoặc hóa chất. XLPE thường cho phép nhiệt độ vận hành ruột dẫn cao hơn và có đặc tính điện tốt, nhưng bán kính uốn, nhiệt độ thi công và phụ kiện vẫn phải theo dữ liệu của hãng. Không nên đồng nhất mọi sản phẩm LSZH với khả năng chống cháy như nhau; cần đọc đúng tiêu chuẩn thử.
Vỏ, giáp và màn chắn
Giáp sợi thép hoặc băng thép tăng khả năng chịu lực cơ học, nhưng lựa chọn phải phù hợp cáp một lõi AC để tránh tổn hao từ. Màn chắn kim loại ở cáp trung thế tạo đường cho dòng điện dung và dòng sự cố; phương án nối đất một đầu, hai đầu hoặc cross-bonding phụ thuộc chiều dài, dòng cảm ứng và thiết kế hệ thống.
Thông số phải đọc trên catalog
- Điện áp danh định U0/U (Um), số lõi, tiết diện và vật liệu ruột dẫn.
- Vật liệu cách điện, vỏ ngoài, cấp nhiệt và bán kính uốn nhỏ nhất.
- Khả năng tải dòng theo phương thức lắp và nhiệt độ tham chiếu.
- Khả năng chịu ngắn mạch của ruột dẫn và màn chắn trong thời gian quy định.
- Lực kéo tối đa, khối lượng, đường kính ngoài và chiều dài đóng gói.
- Khả năng chống cháy lan, ít khói, không halogen, dầu, UV hoặc hóa chất nếu yêu cầu.
Cách chọn tiết diện cáp điện công nghiệp
Bước 1: xác định dòng thiết kế
Dòng tải được tính từ công suất, điện áp, hiệu suất và hệ số công suất của thiết bị. Với động cơ, còn phải xét chế độ làm việc, khởi động và chu kỳ tải. Dòng thiết kế là đầu vào để tra khả năng tải dòng, không phải tiêu chí duy nhất.
Bước 2: hiệu chỉnh khả năng tải dòng
Khả năng tải dòng trong catalog gắn với một điều kiện tham chiếu. Khi cáp đi trong ống, máng kín, chôn đất, lắp nhiều mạch cùng nhau hoặc môi trường nóng, phải áp dụng hệ số hiệu chỉnh tương ứng. Tuyến nhiều lớp trong máng có thể tản nhiệt kém đáng kể so với cáp đơn lẻ trong không khí.
Bước 3: kiểm tra sụt áp
Sụt áp phụ thuộc dòng, chiều dài, điện trở, điện kháng và hệ số công suất. Cần kiểm tra ở vận hành bình thường và tình huống khởi động tải lớn. Nếu sụt áp vượt giới hạn thiết kế, có thể tăng tiết diện, rút ngắn tuyến, thay đổi cấp điện áp hoặc bố trí nguồn gần tải hơn.
Bước 4: kiểm tra chịu ngắn mạch
Ruột dẫn phải chịu được năng lượng nhiệt trong thời gian thiết bị bảo vệ loại trừ sự cố. Tính toán thường dùng quan hệ đoạn nhiệt theo vật liệu và nhiệt độ đầu – cuối, nhưng cần xác minh điều kiện áp dụng. Với cáp trung thế, màn chắn cũng phải đủ tiết diện cho dòng chạm đất dự kiến.
Bước 5: kiểm tra cơ khí và môi trường
Tiết diện điện có thể đạt nhưng cáp vẫn không phù hợp nếu bán kính uốn quá lớn cho tuyến, lực kéo vượt giới hạn, vỏ không chịu dầu hoặc gland không vừa đường kính ngoài. Thiết kế cần chốt đồng thời cáp, máng, ống, đầu cốt, gland và không gian đấu nối.
| Kiểm tra | Mục tiêu | Dữ liệu đầu vào |
|---|---|---|
| Tải dòng | Cáp không quá nhiệt | Dòng tải, phương thức lắp, nhiệt độ, nhóm cáp |
| Sụt áp | Điện áp tại tải trong giới hạn | Chiều dài, R/X, dòng và cos phi |
| Ngắn mạch | Chịu năng lượng trước khi bảo vệ cắt | Dòng sự cố, thời gian cắt, vật liệu |
| Cơ khí | Thi công không làm hỏng cáp | Lực kéo, bán kính uốn, tuyến và gland |
| Môi trường | Đủ tuổi thọ và an toàn | Nhiệt, nước, UV, dầu, hóa chất, cháy |
Lắp đặt cáp hạ thế trong nhà máy
- Khảo sát tuyến và lực kéo; dùng con lăn, lubricant tương thích khi cần.
- Duy trì bán kính uốn và khoảng cách với nguồn nhiệt, cạnh sắc hoặc bộ phận chuyển động.
- Tách tuyến động lực khỏi tín hiệu; tổ chức giao cắt và nối màn chắn theo thiết kế EMC.
- Gắn nhãn hai đầu và tại điểm trung gian; ghi đúng mã cáp, nguồn, tải và số mạch.
- Dùng đầu cốt, khuôn ép, gland và mô-men siết đúng với vật liệu, tiết diện và cấp IP.
- Kiểm tra thứ tự pha, thông mạch, cách điện và liên kết PE trước khi đóng điện.
Đầu cáp tại tủ điện công nghiệp cần đủ khoảng uốn, giá đỡ và giảm lực. Không để trọng lượng cáp kéo trực tiếp lên terminal của MCCB, contactor hoặc thanh cái. Mọi thay đổi tuyến phải được cập nhật vào sơ đồ mạch điện công nghiệp.
Thi công và thử nghiệm cáp trung thế
Đầu cáp trung thế phải được thi công bởi nhân sự có năng lực, dùng bộ phụ kiện đúng cấp điện áp và kích thước cách điện. Các bước bóc lớp bán dẫn, xử lý bề mặt, kiểm soát ứng suất và nối màn chắn không được tự ý thay đổi. Một vết xước nhỏ trên cách điện có thể phát triển thành phóng điện cục bộ.
Thử nghiệm sau lắp đặt phải theo tiêu chuẩn, hướng dẫn nhà sản xuất và quy định dự án. Loại điện áp thử, mức thử và thời gian phụ thuộc hệ cáp; thử không phù hợp có thể gây ứng suất không cần thiết hoặc không phát hiện đúng khuyết tật. Kết quả cần được lưu cùng chiều dài, số lô và hồ sơ đầu cáp.
Cáp dùng với biến tần
Đầu ra biến tần công nghiệp có xung điện áp sườn dốc và thành phần cao tần. Cáp, màn chắn, gland và cách nối đất cần đáp ứng hướng dẫn EMC của hãng. Chiều dài tuyến ảnh hưởng xung phản xạ, dòng rò và nhu cầu dùng reactor hoặc bộ lọc đầu ra.
Bảo trì và kiểm tra định kỳ
- Quan sát vỏ nứt, biến màu, dầu hoặc nước xâm nhập, điểm cọ xát và giá đỡ lỏng.
- Đo nhiệt tại đầu nối và đoạn tải cao; so sánh giữa các pha trong cùng điều kiện.
- Kiểm tra mô-men và tình trạng đầu cốt khi đã cô lập, xác nhận hết điện và xả điện an toàn.
- Theo dõi dòng tải, mất cân bằng và lịch sử bảo vệ tác động để phát hiện quá tải kéo dài.
- Với cáp trung thế quan trọng, xây dựng chương trình chẩn đoán dựa trên rủi ro và dữ liệu xu hướng.
Sai lầm thường gặp
- Chọn tiết diện chỉ theo bảng dòng mà không áp dụng hệ số nhóm và nhiệt độ.
- Bỏ qua sụt áp khởi động động cơ hoặc chiều dài tuyến thực tế.
- Dùng đầu cốt không tương thích với ruột nhôm hoặc khuôn ép sai kích thước.
- Uốn cáp dưới bán kính cho phép, kéo quá lực hoặc làm tổn thương vỏ.
- Nối đất màn chắn cáp trung thế theo thói quen mà không tính dòng cảm ứng.
- Dùng cáp thông thường cho mạch biến tần dài mà không đọc yêu cầu của hãng.
Câu hỏi thường gặp
Cáp XLPE luôn tốt hơn cáp PVC phải không?
Không trong mọi ứng dụng. XLPE có ưu điểm về nhiệt và điện, nhưng lựa chọn còn phụ thuộc môi trường, yêu cầu cháy, độ mềm, phụ kiện, chi phí và tiêu chuẩn dự án.
Có thể thay cáp đồng bằng cáp nhôm cùng tiết diện không?
Không. Độ dẫn điện và yêu cầu đầu nối khác nhau. Phải tính lại tiết diện, sụt áp, khả năng ngắn mạch, kích thước thiết bị đầu cuối và dùng đầu cốt phù hợp.
Cáp trung thế có nhất thiết phải có màn chắn không?
Kết cấu phụ thuộc cấp điện áp và tiêu chuẩn sản phẩm, nhưng cáp trung thế phân phối phổ biến sử dụng lớp bán dẫn và màn chắn để kiểm soát điện trường và dòng sự cố.
Tại sao đầu cáp thường nóng hơn thân cáp?
Mối nối có thể có điện trở tiếp xúc do bề mặt, lực ép, mô-men hoặc oxy hóa. Nhiệt cũng có thể do tiết diện cáp nhỏ hoặc thiết bị đầu cuối không tản nhiệt tốt; cần đo và xử lý nguyên nhân.
