Tủ tụ bù công nghiệp: Hệ số cos phi và giải pháp sử dụng điện hiệu quả
Tủ tụ bù công nghiệp là tủ điện chứa các cấp tụ và thiết bị điều khiển để bù một phần công suất phản kháng của tải. Mục tiêu thường là nâng hệ số công suất tại điểm đo, giảm dòng phản kháng chạy trên máy biến áp và cáp, hạn chế tổn thất nội bộ, giải phóng dung lượng kVA và tránh chi phí liên quan đến công suất phản kháng theo cơ chế áp dụng tại nơi sử dụng điện.
Tủ tụ bù không tạo ra điện năng tác dụng và không làm giảm kWh của chính tải trong mọi trường hợp. Hiệu quả kinh tế đến từ giảm dòng và tổn thất phía thượng lưu, tăng khả năng khai thác thiết bị phân phối hoặc cải thiện chỉ tiêu thanh toán. Vì vậy, tuyên bố “tiết kiệm điện” cần đi kèm số đo và phạm vi đánh giá rõ ràng.
Hệ số cos phi là gì?
Trong hệ thống AC hình sin, công suất biểu kiến S gồm công suất tác dụng P và công suất phản kháng Q. Hệ số công suất dịch pha được biểu diễn gần đúng bằng cos φ = P/S. Khi cos phi thấp, cùng một mức công suất hữu ích sẽ yêu cầu dòng lớn hơn, làm tăng sụt áp và tổn hao trên phần tử phân phối.
Trong hệ thống có nhiều sóng hài, hệ số công suất tổng còn chịu ảnh hưởng của méo dạng dòng điện, nên không thể chỉ nhìn cos φ dịch pha. Đồng hồ hoặc bộ điều khiển phải đo đúng đại lượng, và thiết kế bù cần dựa trên dữ liệu tại điểm đấu nối trong nhiều chế độ tải.
Tủ tụ bù công nghiệp có tác dụng gì?
- Nâng hệ số công suất tại thanh cái hoặc điểm đo mục tiêu.
- Giảm dòng phản kháng qua máy biến áp, thanh cái và tuyến cáp phía trước tủ.
- Giảm một phần tổn hao I²R và sụt áp trong mạng phân phối nội bộ.
- Giải phóng công suất biểu kiến để thiết bị phân phối phục vụ thêm tải tác dụng.
- Hạn chế tiền hoặc điều kiện phạt công suất phản kháng nếu biểu giá áp dụng.
Vị trí đấu tủ phải được xác định trong hệ thống điện công nghiệp: bù tập trung tại MSB, bù theo nhóm tải hoặc bù riêng tại động cơ. Bù gần tải giảm dòng trên phạm vi rộng hơn, nhưng tăng số điểm thiết bị và yêu cầu điều khiển để tránh bù dư.

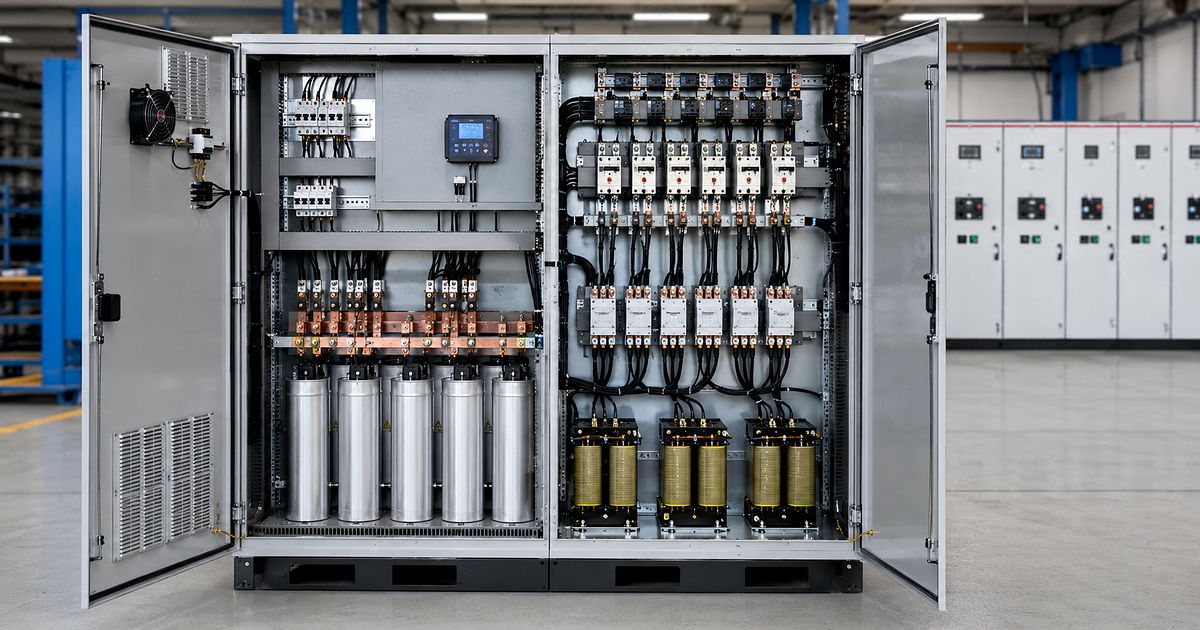

Cấu tạo tủ tụ bù công nghiệp

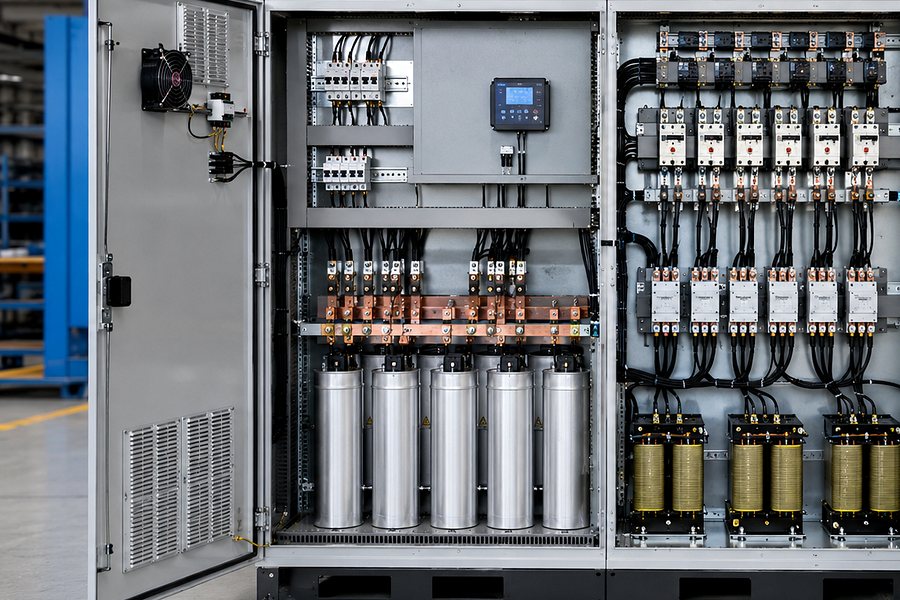

Bộ điều khiển hệ số công suất
Bộ điều khiển nhận tín hiệu dòng từ CT và tín hiệu điện áp, tính trạng thái phản kháng rồi đóng hoặc cắt các cấp tụ theo thuật toán. Thông số cần cài gồm tỷ số CT, cos phi mục tiêu, thời gian trễ, thứ tự cấp và ngưỡng cảnh báo. Đấu sai pha hoặc ngược chiều CT có thể làm bộ điều khiển hoạt động sai.
Tụ điện và cấp bù
Tụ được chia thành nhiều cấp kvar để bám theo biến động tải. Cấp nhỏ giúp điều chỉnh mịn; cấp lớn giảm số contactor và chi phí. Cấu hình thường dùng cấp bằng nhau hoặc cấp theo tỷ lệ để bộ điều khiển tổ hợp linh hoạt. Điện áp định mức của tụ phải xét điện áp lưới và mức tăng điện áp do cuộn kháng nếu có.
Thiết bị đóng cắt và bảo vệ
Mỗi cấp thường có cầu chì hoặc máy cắt, contactor chuyên dụng cho tụ và dây dẫn phù hợp. Dòng xung kích khi đóng tụ có thể rất lớn; vì vậy không nên thay contactor tụ bằng contactor thường chỉ dựa trên dòng định mức. Nhóm thiết bị đóng cắt công nghiệp phải được phối hợp theo dữ liệu của nhà sản xuất.
Cuộn kháng và thông gió

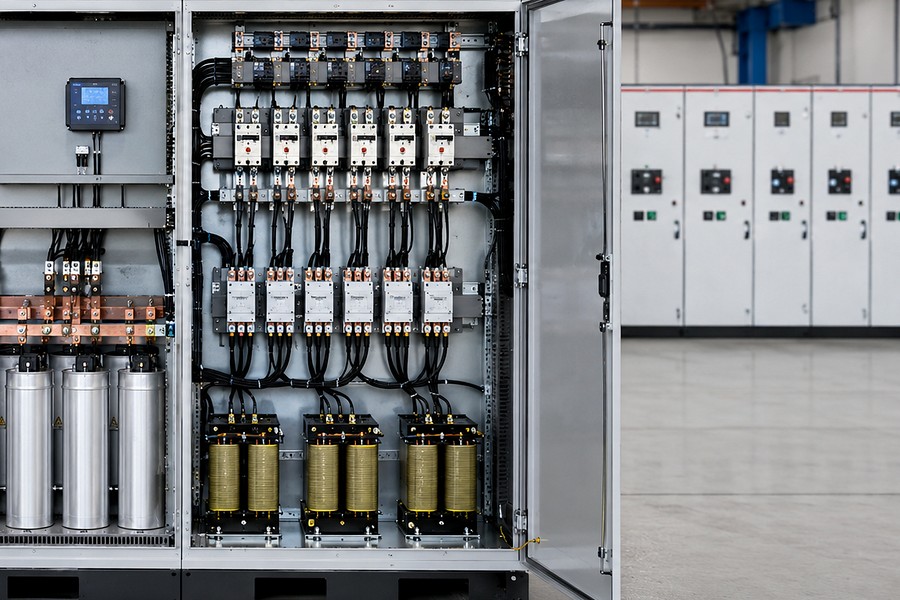

Cuộn kháng detuned mắc nối tiếp với tụ làm dịch tần số cộng hưởng của nhánh bù và hạn chế tác động của một số thành phần sóng hài. Cuộn kháng sinh nhiệt đáng kể, nên tủ cần khoảng cách, cảm biến nhiệt, thông gió và bố trí cáp phù hợp. Đây không phải bộ lọc sóng hài chủ động và không thay thế khảo sát chất lượng điện.
| Thành phần | Chức năng | Lưu ý lựa chọn |
|---|---|---|
| Controller | Đo và điều khiển số cấp | Tỷ số CT, số cấp, thuật toán, truyền thông |
| Tụ bù | Cung cấp kvar | Điện áp, dung lượng, nhiệt độ, tuổi thọ |
| Contactor tụ | Đóng cắt từng cấp | Dòng xung kích, điện trở hạn dòng, số lần đóng |
| Cuộn kháng | Giảm nguy cơ cộng hưởng và tải hài lên tụ | Tần số tuning, dòng, tổn hao, nhiệt |
| Bảo vệ | Cắt sự cố từng cấp và toàn tủ | Khả năng cắt, phối hợp, giám sát nhiệt |
Các kiểu bù công suất phản kháng
Bù cố định
Một dung lượng tụ được đấu cố định theo trạng thái của tải hoặc thanh cái. Cách này phù hợp tải ổn định, chẳng hạn bù không tải cho máy biến áp theo thiết kế. Nếu tải biến động, tụ cố định có thể gây bù dư khi tải giảm.
Bù tự động theo cấp
Controller tự chọn số cấp theo Q đo được. Đây là cấu hình phổ biến ở tủ tổng nhà máy. Thời gian trễ phải đủ để tụ xả điện trước khi đóng lại, đồng thời tránh đóng cắt liên tục khi tải dao động quanh ngưỡng.
Bù động
Tải thay đổi rất nhanh có thể cần thyristor hoặc giải pháp điện tử công suất để đóng cắt không tiếp điểm. Phương án này có thời gian đáp ứng tốt hơn nhưng đòi hỏi thiết kế nhiệt, bảo vệ và chi phí cao hơn.
Cách tính dung lượng tụ bù
Công thức sơ bộ thường dùng là Qc = P × (tan φ1 − tan φ2), trong đó P là công suất tác dụng trung bình tại chế độ tính toán; φ1 tương ứng hệ số công suất hiện tại và φ2 tương ứng mục tiêu. Kết quả Qc có đơn vị kvar khi P tính bằng kW.
Ví dụ minh họa: tải 500 kW có cos φ1 = 0,75, muốn nâng lên cos φ2 = 0,95 thì Qc xấp xỉ 277 kvar. Có thể chọn tủ danh định quanh 300 kvar và chia cấp, nhưng con số cuối cùng phải được kiểm tra bằng dữ liệu đo tải theo thời gian, điện áp thực, sóng hài, mức bù hiện hữu và giới hạn của mạng.
Sóng hài, cộng hưởng và cuộn kháng
Các tải phi tuyến như biến tần công nghiệp, bộ chỉnh lưu, UPS và nguồn xung tạo dòng hài. Tụ có trở kháng giảm theo tần số, nên có thể hút dòng hài và cùng cảm kháng hệ thống tạo cộng hưởng. Hậu quả gồm tụ quá dòng, phồng, nổ cầu chì, nóng cuộn kháng hoặc điện áp méo.
Giải pháp không phải lúc nào cũng là lắp cuộn kháng theo một tỷ lệ quen thuộc. Kỹ sư cần khảo sát phổ hài, công suất ngắn mạch, tụ hiện hữu và tần số cộng hưởng; sau đó lựa chọn tần số detuning, điện áp tụ và thiết bị lọc phù hợp. Nếu mục tiêu là giảm THD, có thể phải dùng lọc thụ động được thiết kế riêng hoặc lọc tích cực.
Quy trình lựa chọn và thiết kế tủ tụ bù
- Thu thập hóa đơn, sơ đồ một sợi và dữ liệu đo P, Q, cos phi, THD theo thời gian.
- Xác định điểm bù, cos phi mục tiêu và dung lượng kvar cần thiết.
- Đánh giá tải phi tuyến, nguy cơ cộng hưởng và nhu cầu dùng cuộn kháng hoặc bộ lọc.
- Chia cấp theo biến động tải; chọn controller, tụ, contactor, bảo vệ và dây dẫn.
- Tính nhiệt, thông gió, không gian, cấp bảo vệ và phương án bảo trì của tủ.
- Kiểm tra phối hợp với máy biến áp, máy phát, hệ thống chuyển nguồn và bảo vệ tổng.
- Lập kế hoạch thử nghiệm, cài đặt, nghiệm thu và theo dõi sau khi đóng điện.
Lắp đặt và chạy thử
- Đặt CT ở vị trí nhìn thấy cả dòng tải và dòng tủ bù theo đúng sơ đồ điều khiển.
- Kiểm tra đúng pha điện áp tham chiếu, chiều CT và tỷ số CT trước khi chạy tự động.
- Đo điện áp dư và tuân thủ thời gian xả trước khi thao tác hoặc đóng lại cấp tụ.
- Siết đầu nối theo mô-men, kiểm tra tiếp địa và che chắn phần mang điện.
- Đóng từng cấp thủ công để đo dòng ba pha, tiếng ồn, nhiệt và trạng thái contactor.
- Chạy tự động ở nhiều mức tải, xác nhận không bù dư và ghi lại thông số cài đặt.
Bản vẽ sơ đồ mạch điện công nghiệp cần thể hiện mạch đo CT, bảo vệ từng cấp, contactor, cuộn kháng, quạt và tín hiệu cảnh báo. Trong tủ điện công nghiệp, tuyến cáp lực và điều khiển phải bố trí dễ kiểm tra, không cản luồng gió.
Bảo trì tủ tụ bù
- Theo dõi cos phi, dòng từng cấp, số lần đóng, cảnh báo nhiệt và lịch sử lỗi.
- Kiểm tra phồng, rò rỉ, đổi màu, tiếng ù, mùi bất thường và nhiệt độ bề mặt.
- Vệ sinh lưới lọc, quạt, thanh cái; kiểm tra mô-men đầu nối khi đã cô lập an toàn.
- Đo điện dung hoặc dòng cấp để phát hiện suy giảm, mất cầu chì hoặc lệch pha.
- Thay linh kiện đúng điện áp, kvar, cấp nhiệt và series tương thích; cập nhật hồ sơ.
Lỗi thường gặp và hướng xử lý
| Hiện tượng | Nguyên nhân có thể | Hướng kiểm tra |
|---|---|---|
| Cos phi không tăng | Sai CT, mất cấp, cài tỷ số sai | Kiểm tra pha/chiều CT, dòng từng cấp và tham số |
| Bù dư | Cấp nhỏ nhất quá lớn, trễ chưa hợp lý | Điều chỉnh chia cấp, mục tiêu và thời gian |
| Nổ cầu chì lặp lại | Tụ hỏng, xung kích, sóng hài | Đo dòng, điện dung, THD và kiểm tra contactor |
| Tủ quá nóng | Thông gió kém, cuộn kháng nóng, đầu nối lỏng | Đo nhiệt, vệ sinh, siết nối và tính lại tản nhiệt |
| Đóng cắt liên tục | Tải dao động, cài C/k hoặc delay sai | Kiểm tra thuật toán, bước tụ và vị trí CT |
Câu hỏi thường gặp
Tủ tụ bù có làm giảm tiền điện không?
Có thể giảm chi phí phản kháng và một phần tổn thất nội bộ, tùy biểu giá và vị trí bù. Tủ không tự động làm giảm kWh của tải; cần đo trước – sau để lượng hóa hiệu quả.
Cos phi càng gần 1 càng tốt phải không?
Không nên bù dư. Mục tiêu phải phù hợp yêu cầu vận hành và đơn vị điện lực, có biên để tránh hệ số công suất dẫn khi tải giảm.
Hệ thống có biến tần có cần tủ tụ bù không?
Có thể vẫn cần bù cho các tải cảm khác hoặc tại cấp phân phối, nhưng không lắp tụ ở đầu ra biến tần. Phải đo hệ số công suất tổng và sóng hài trước khi thiết kế.
Khi nào cần cuộn kháng tụ bù?
Khi khảo sát cho thấy tải hài và nguy cơ cộng hưởng đáng kể. Việc chọn tỷ lệ kháng, điện áp tụ và tần số tuning phải dựa trên tính toán, không chỉ theo kinh nghiệm chung.
Nguồn kỹ thuật tham khảo
Yêu cầu và thử nghiệm tụ bù hạ áp: IEC 60831-1:2014.
Hướng dẫn thiết kế hiệu chỉnh hệ số công suất: Schneider Electric – Power Factor Correction Design Guide.
Tham khảo cấu hình tủ bù tự động: Eaton AutoVAR 600.
