Tủ điện công nghiệp là gì? Chức năng, phân loại tủ điện

Tủ điện công nghiệp là một tổ hợp gồm vỏ tủ, thiết bị đóng cắt, bảo vệ, thanh cái, phần tử điều khiển, đo lường, dây dẫn và phụ kiện được lắp thành hệ thống hoàn chỉnh để nhận điện, phân phối, điều khiển và giám sát tải trong nhà máy. Tùy nhiệm vụ, tủ có thể phục vụ toàn bộ phân xưởng, một nhóm động cơ, một dây chuyền hoặc một máy riêng lẻ.

Trong cách gọi hằng ngày, “tủ điện” đôi khi chỉ chiếc vỏ kim loại. Tuy nhiên, về kỹ thuật cần phân biệt vỏ tủ rỗng với cụm thiết bị đóng cắt và điều khiển hoàn chỉnh. Chứng nhận của vỏ không tự động chứng minh khả năng chịu ngắn mạch, giới hạn tăng nhiệt, liên tục mạch bảo vệ hoặc đặc tính vận hành của toàn bộ tủ sau khi lắp linh kiện.

Bộ IEC 61439-1:2020 mô tả các yêu cầu chung và yêu cầu xác minh đối với cụm đóng cắt, điều khiển hạ áp; phần áp dụng cụ thể phải được dùng cùng phần tương ứng của bộ tiêu chuẩn. Vì vậy, câu hỏi đúng không chỉ là “tủ dùng hãng nào”, mà còn là tủ được thiết kế cho hệ thống nào, điều kiện nào và đã được xác minh ra sao.

Hiểu ngắn gọn: Tủ điện công nghiệp là điểm tập trung để đóng cắt, bảo vệ, phân phối, điều khiển và theo dõi điện năng. Vỏ tủ bảo vệ phần bên trong, nhưng hiệu năng của tủ hoàn chỉnh phụ thuộc cả thiết kế, linh kiện, lắp ráp, môi trường và kiểm tra.

Vai trò của tủ điện trong hệ thống điện công nghiệp

Nếu bài điện công nghiệp là gì mô tả bức tranh tổng thể từ nguồn đến tải, thì tủ điện là nút tổ chức quan trọng trong hệ thống điện công nghiệp. Nguồn từ máy biến áp, máy phát hoặc UPS đi qua thiết bị đầu vào, thanh cái và các lộ phân phối trước khi đến động cơ, máy sản xuất, chiếu sáng hoặc phụ tải phụ trợ. Song song với mạch lực là mạch điều khiển và truyền thông để vận hành thiết bị đúng trình tự.

Một tủ được thiết kế tốt giúp hệ thống dễ cô lập khi bảo trì, hạn chế phạm vi sự cố, giảm thời gian tìm lỗi và tạo nền tảng cho tự động hóa. Ngược lại, tủ thiếu sơ đồ, nhãn, không gian thao tác hoặc phối hợp bảo vệ có thể biến một lỗi nhỏ thành thời gian dừng máy dài và rủi ro an toàn điện công nghiệp đáng kể.

Chức năng của tủ điện công nghiệp

Các chức năng này liên quan chặt chẽ với nhau. Ví dụ, chọn MCCB có dòng định mức phù hợp nhưng bỏ qua khả năng cắt tại điểm lắp đặt vẫn chưa đủ; lắp biến tần nhưng không tính nhiệt, EMC và đường cáp cũng có thể làm tủ hoạt động thiếu ổn định.

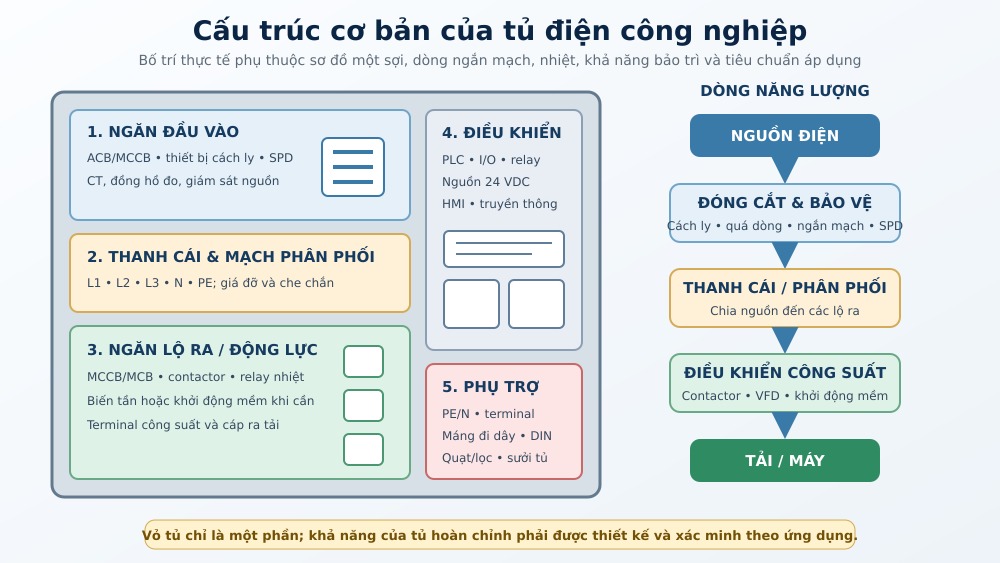

Cấu tạo cơ bản của tủ điện công nghiệp

Vỏ tủ và kết cấu cơ khí

Về kết cấu, vỏ tủ điện tạo không gian lắp đặt, che chắn phần mang điện và bảo vệ linh kiện trước tác động môi trường. Kết cấu thường gồm khung, cánh, tấm lắp, đế, gioăng, khóa, bản lề, tấm che, thanh PE và các chi tiết đưa cáp vào. Vật liệu có thể là thép sơn tĩnh điện, thép không gỉ hoặc vật liệu chuyên dụng tùy độ ẩm, ăn mòn, vệ sinh và vị trí lắp.

Tiêu chuẩn IEC 62208:2023 tập trung vào vỏ rỗng dùng cho cụm đóng cắt và điều khiển hạ áp. Đây là căn cứ hữu ích khi đánh giá kết cấu vỏ, nhưng không thay thế việc xác minh tủ hoàn chỉnh theo bộ IEC 61439.

Mạch lực và thiết bị bảo vệ

Mạch lực gồm đầu vào, ACB hoặc MCCB, thanh cái, các thiết bị bảo vệ lộ ra, contactor, relay nhiệt, khởi động mềm hoặc biến tần và cáp đến tải. Aptomat, ACB, MCCB và MCB phải được chọn theo điện áp, dòng làm việc, khả năng cắt, đặc tính bảo vệ và phối hợp với thiết bị phía trước/phía sau; không nên chỉ chọn theo dòng ghi trên nhãn.

Mạch điều khiển, đo lường và truyền thông

Mạch điều khiển có thể gồm relay trung gian, timer, bộ nguồn 24 VDC, PLC, module I/O, HMI, bộ điều khiển nhiệt, đồng hồ đa năng và thiết bị truyền thông. Dây điều khiển cần được tách hợp lý khỏi dây công suất; mạch analog, encoder hoặc mạng công nghiệp phải xét nhiễu, nối đất màn chắn và yêu cầu của nhà sản xuất.

Phụ kiện lắp đặt và quản lý nhiệt

DIN rail, terminal, đầu cos, thanh N/PE, máng nhựa tủ điện, đèn tủ, ổ cắm bảo trì, thermostat, heater chống ngưng tụ, lọc bụi và quạt hút tủ điện là các chi tiết nhỏ nhưng ảnh hưởng lớn đến độ gọn, khả năng tản nhiệt và bảo trì. Khoảng trống phải đủ cho bán kính uốn cáp, thao tác đầu nối, luồng gió và thay thế linh kiện.

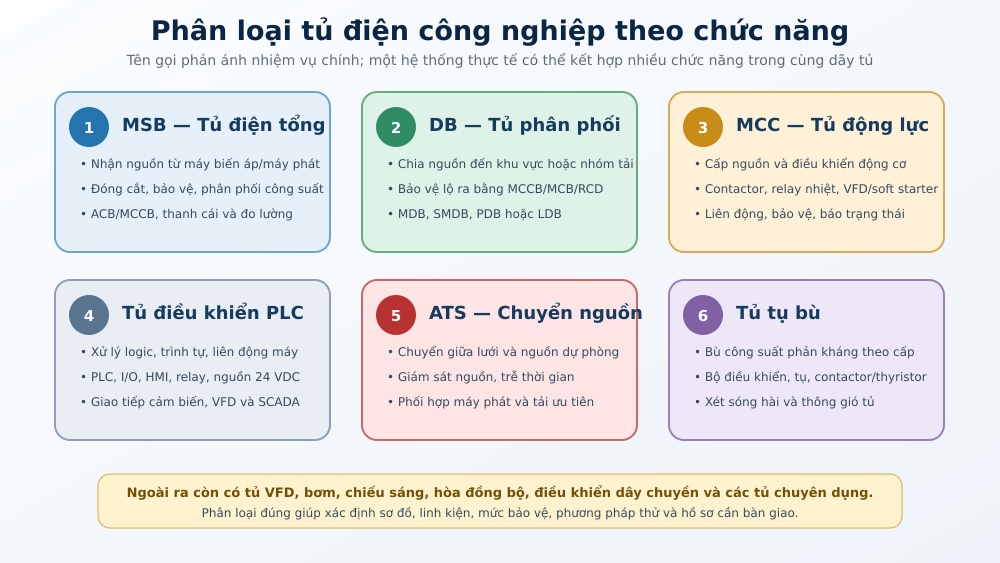

Phân loại tủ điện công nghiệp theo chức năng

Tên gọi tủ điện thường dựa trên nhiệm vụ chính. Tuy nhiên, ký hiệu giữa các dự án có thể khác nhau: một nơi gọi MDB là tủ tổng, nơi khác dùng MSB; tủ điều khiển có thể tích hợp cả động lực. Vì vậy luôn đọc sơ đồ một sợi, danh sách tải và mô tả chức năng thay vì suy đoán từ tên viết tắt.

Tủ điện tổng MSB

MSB (Main Switchboard) thường nhận nguồn từ máy biến áp hoặc máy phát và phân phối đến các tủ nhánh. Tủ có thể dùng ACB đầu vào, thanh cái dòng lớn, MCCB lộ ra, đo lường, SPD, liên lạc thanh cái và các liên động nguồn. Thiết kế phải xét dòng ngắn mạch, nhiệt, khả năng mở rộng và phương thức thao tác/bảo trì.

Tủ điện phân phối DB

Trong thực tế, tủ điện phân phối chia nguồn đến khu vực, dây chuyền hoặc nhóm tải. Tùy cấp, dự án có thể dùng tên MDB, SMDB, PDB hoặc LDB. Cấu hình thường gọn hơn MSB nhưng vẫn cần kiểm tra khả năng cắt, chọn lọc bảo vệ, cân bằng pha, dòng trung tính và điều kiện lắp đặt.

Tủ MCC điều khiển động cơ

Tủ MCC tập trung các nhánh cấp nguồn và điều khiển động cơ. Mỗi ngăn hoặc module có thể gồm MCCB/cầu chì, contactor, relay nhiệt, VFD hoặc khởi động mềm, cùng tín hiệu chạy, lỗi và liên động công nghệ. Tủ MCC có cấu trúc cố định hoặc ngăn kéo tùy yêu cầu bảo trì và tính liên tục.

Tủ điện điều khiển PLC/HMI

Tủ điện điều khiển xử lý logic, trình tự, liên động và truyền thông cho máy hoặc dây chuyền. Trọng tâm không chỉ là số lượng I/O mà còn là kiến trúc nguồn 24 VDC, phân vùng tín hiệu, nhiễu EMC, dự phòng, địa chỉ mạng, sao lưu chương trình và khả năng chẩn đoán.

Đối với thiết bị điện của máy, IEC 60204-1:2016+A1:2021 là nguồn tham khảo quan trọng từ điểm kết nối nguồn vào thiết bị điện của máy. Trang hướng dẫn tiêu chuẩn IEC cho control panel của Siemens cũng cung cấp thêm tài liệu thực hành; khi dùng vẫn phải đối chiếu tiêu chuẩn dự án và pháp luật tại nơi lắp đặt.

Tủ điện ATS

Tủ điện ATS tự động hoặc bán tự động chuyển tải giữa nguồn chính và nguồn dự phòng. Thiết kế cần giám sát đủ trạng thái nguồn, có liên động điện/cơ phù hợp, thời gian trễ, logic khởi động máy phát, chế độ bằng tay và phương án chuyển lại. Không nên xem ATS chỉ là hai contactor đặt cạnh nhau.

Tủ tụ bù

Tủ tụ bù đóng cắt các cấp tụ để cải thiện hệ số công suất. Ngoài dung lượng kvar, phải xét cấp điện áp, dòng tụ, phương pháp đóng cắt, thông gió, điện trở xả, bảo vệ và mức sóng hài. Khi hệ thống có nhiều biến tần hoặc tải phi tuyến, có thể cần cuộn kháng hoặc phương án lọc phù hợp.

Tủ biến tần và các tủ chuyên dụng

Tủ biến tần tập trung VFD cho một hoặc nhiều động cơ; tủ bơm, tủ chiếu sáng, tủ hòa đồng bộ, tủ điều khiển lò hoặc dây chuyền được đặt tên theo ứng dụng. Với mỗi loại, nhiệm vụ công nghệ phải được chuyển thành sơ đồ, danh sách I/O, chế độ vận hành, liên động, yêu cầu dừng an toàn và tiêu chí nghiệm thu cụ thể.

Các cách phân loại khác

1. Theo cấp điện áp: tủ hạ áp và tủ trung áp. Tủ trung áp thuộc nhóm thiết bị khác, cần tiêu chuẩn, khoảng cách, liên động và năng lực chuyên môn riêng; không phải phiên bản phóng lớn của tủ hạ áp.
2. Theo vị trí: trong nhà hoặc ngoài trời; treo tường, đặt sàn, ghép dãy hoặc dạng kiosk.
3. Theo phương thức lắp: thiết bị cố định, cắm rút hoặc ngăn kéo; mỗi cấu trúc có khác biệt về bảo trì, liên động và chi phí.
4. Theo mức phân cách bên trong: Form 1 đến Form 4 trong phạm vi tiêu chuẩn áp dụng, nhằm tách thanh cái, đơn vị chức năng và đầu nối theo mức yêu cầu.
5. Theo vật liệu: thép sơn tĩnh điện, inox hoặc vật liệu khác phù hợp môi trường ăn mòn, vệ sinh, UV và cơ khí.
6. Theo cấp bảo vệ IP: mức chống tiếp cận, vật rắn và nước; cần đọc đúng hai chữ số và điều kiện thử.

Theo IEC 60529, mã IP phân loại mức bảo vệ do vỏ cung cấp. IP không mô tả đầy đủ khả năng chống ăn mòn, ngưng tụ, tia UV, hóa chất, va đập hay bài toán nhiệt. Do đó IP cao hơn không mặc nhiên tốt hơn nếu làm nhiệt độ trong tủ vượt giới hạn của thiết bị.

Tiêu chuẩn và tiêu chí kỹ thuật cần quan tâm

Tại Việt Nam, QCVN 25:2025/BCT ban hành kèm Thông tư 41/2025/TT-BCT có hiệu lực từ 08/08/2025, quy định an toàn trong xây dựng, vận hành, kinh doanh, thí nghiệm, kiểm định và sửa chữa đường dây, thiết bị điện trong phạm vi áp dụng. IEC có thể là tiêu chuẩn dự án hoặc tài liệu tham khảo kỹ thuật; không tự động thay thế nghĩa vụ pháp lý của Việt Nam.

Khi lập hồ sơ mời thầu hoặc yêu cầu kỹ thuật, có thể tham khảo IEC TR 61439-0:2022 để xác định các đặc tính giao diện giữa người chỉ định và nhà chế tạo. Với tủ phân phối công suất, IEC 61439-2:2020 nêu yêu cầu cụ thể cho PSC-assembly trong phạm vi của tiêu chuẩn.

Không đồng nhất ba khái niệm: Thiết bị thành phần đạt tiêu chuẩn, vỏ tủ đạt yêu cầu và tủ lắp ráp hoàn chỉnh đạt yêu cầu là ba cấp độ khác nhau. Hồ sơ phải chỉ rõ đối tượng nào đã được chứng minh và bằng phương pháp nào.

Những nội dung cần xác minh đối với tủ hoàn chỉnh

1. Độ bền vật liệu và kết cấu; mức bảo vệ vỏ; khoảng cách không khí và chiều dài đường rò.
2. Bảo vệ chống điện giật và tính liên tục của mạch bảo vệ PE.
3. Khả năng tích hợp đúng thiết bị đóng cắt, mạch nội bộ và đầu nối bên ngoài.
4. Giới hạn tăng nhiệt trong điều kiện tải và môi trường đã quy định.
5. Khả năng chịu ngắn mạch của thanh cái, mạch và liên kết cơ khí.
6. Đặc tính điện môi, tương thích điện từ, thao tác cơ khí và chức năng điều khiển.
7. Thử nghiệm/kiểm tra thường lệ trên từng tủ xuất xưởng theo yêu cầu áp dụng.

Cụm từ “type test” thường xuất hiện trong tài liệu cũ. Với dự án theo IEC 61439, nên dùng đúng khái niệm design verification và routine verification, đồng thời yêu cầu hồ sơ truy xuất được đến cấu hình thực tế. Việc thay linh kiện, tăng dòng, đổi thông gió hoặc thay kích thước có thể làm thay đổi cơ sở xác minh.

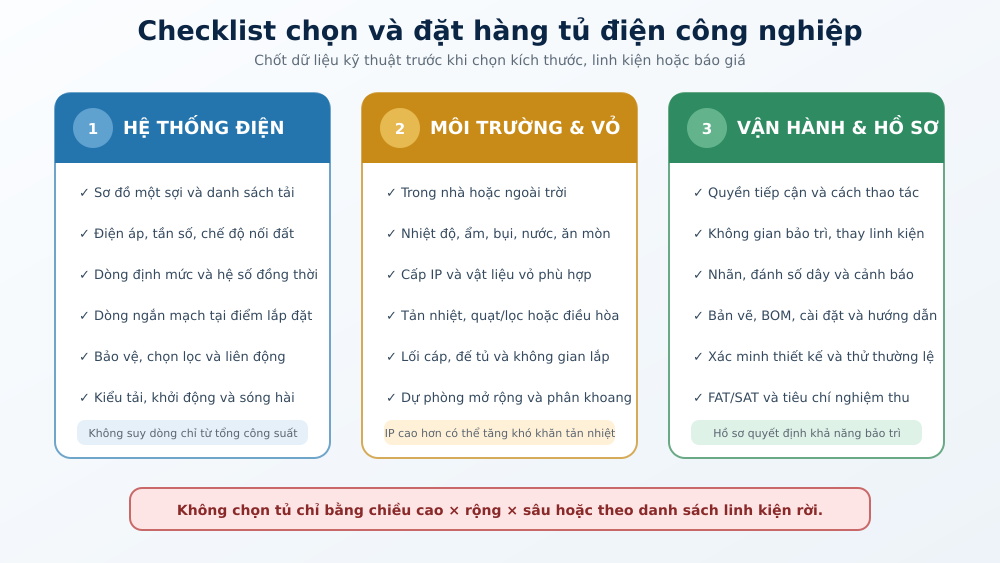

Cách chọn và đặt hàng tủ điện công nghiệp

1. Cung cấp sơ đồ một sợi, danh sách tải, chế độ vận hành và ranh giới trách nhiệm giữa nguồn, tủ và tải.
2. Xác định điện áp, tần số, hệ thống nối đất, dòng định mức, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ.
3. Mô tả loại tải, phương thức khởi động, hệ số đồng thời, sóng hài và chế độ làm việc liên tục/gián đoạn.
4. Nêu rõ vị trí lắp, nhiệt độ, độ ẩm, bụi, nước, ăn mòn, độ cao, rung và điều kiện thông gió.
5. Chọn cấp IP, vật liệu vỏ, phân khoang, lối cáp, kích thước và phương án tản nhiệt dựa trên điều kiện thực tế.
6. Quy định cách thao tác, quyền tiếp cận, không gian bảo trì, khóa/cô lập và mức dự phòng cho mở rộng.
7. Yêu cầu bản vẽ, BOM, nhãn, sơ đồ đấu nối, danh sách cài đặt, hướng dẫn, báo cáo xác minh và biên bản FAT/SAT.
8. Chốt tiêu chí nghiệm thu, thay thế tương đương, quản lý thay đổi và trách nhiệm cập nhật hồ sơ hoàn công.

Tài liệu Control Panels Compliant with IEC Standards của Siemens có thể dùng như nguồn đọc thêm về thiết kế control panel. Đây là tài liệu của nhà sản xuất, không phải văn bản pháp luật và không thay thế bản tiêu chuẩn chính thức hoặc yêu cầu của dự án.

Những sai lầm thường gặp khi chọn và lắp tủ điện

1. Chọn tủ chỉ theo chiều cao × rộng × sâu rồi cố nhồi thiết bị vào không gian còn lại.
2. Cộng dòng định mức của tải nhưng không xét hệ số đồng thời, chế độ khởi động, nhiệt và dòng trung tính.
3. Chọn aptomat theo dòng danh định nhưng bỏ qua khả năng cắt và phối hợp bảo vệ tại điểm lắp.
4. Cho rằng IP càng cao càng tốt mà không xử lý nhiệt, ngưng tụ hoặc áp suất thông gió.
5. Dùng chứng nhận vỏ hoặc chứng nhận linh kiện để tuyên bố cả tủ hoàn chỉnh đã đạt IEC 61439.
6. Trộn dây động lực, tín hiệu analog và truyền thông mà không kiểm soát EMC và nối đất màn chắn.
7. Thiếu nhãn, số dây, sơ đồ đấu nối, bản sao chương trình PLC/HMI và danh sách tham số biến tần.
8. Không bố trí dự phòng, đường đưa cáp, khoảng uốn cáp và không gian tháo lắp thiết bị.
9. Thay thiết bị khác mẫu sau nghiệm thu mà không đánh giá lại nhiệt, ngắn mạch, kích thước và hồ sơ xác minh.

Kiểm tra và bảo trì tủ điện

Bảo trì tủ điện phải được quản lý như công việc điện: nhận diện nguồn, cô lập, khóa gắn thẻ, kiểm tra không điện và kiểm soát tái cấp điện. Không có một chu kỳ chung cho mọi tủ; tần suất phụ thuộc hướng dẫn nhà sản xuất, mức quan trọng, môi trường, tải, lịch sử sự cố và kết quả kiểm tra trước.

Câu hỏi thường gặp về tủ điện công nghiệp

Tủ điện công nghiệp khác tủ điện dân dụng ở điểm nào?

Tủ công nghiệp thường phục vụ tải lớn hơn, môi trường khắc nghiệt hơn, yêu cầu liên tục cao hơn và có thêm mạch điều khiển, liên động, truyền thông. Tuy nhiên, ranh giới không chỉ nằm ở kích thước; tiêu chuẩn, chức năng, người vận hành và điều kiện sử dụng mới là căn cứ chính.

MSB, MDB và DB có phải luôn là ba loại khác nhau?

Không nhất thiết. Cách đặt tên thay đổi theo dự án. MSB hoặc MDB thường chỉ tủ phân phối chính, còn DB là tủ phân phối cấp dưới; nhưng phải xem sơ đồ và mô tả chức năng để xác định chính xác.

Tủ MCC có thể tích hợp PLC không?

Có. Nhiều hệ thống tích hợp PLC, remote I/O hoặc HMI trong cùng dãy MCC. Thiết kế phải xử lý phân khoang, nhiệt, EMC, nguồn điều khiển, khả năng bảo trì và ảnh hưởng của sự cố mạch lực đến phần điều khiển.

Cấp IP càng cao càng tốt phải không?

Không. IP phải phù hợp nguy cơ tiếp cận, bụi và nước. Tủ kín hơn thường khó tản nhiệt hơn; IP cũng không tự mô tả chống ăn mòn, UV, hóa chất hay ngưng tụ. Chọn IP là một phần của bài toán môi trường tổng thể.

Kích thước tủ được xác định như thế nào?

Kích thước phụ thuộc linh kiện, thanh cái, khoảng cách cách điện, phân khoang, nhiệt, bán kính uốn cáp, lối cáp, thao tác, bảo trì và dự phòng. Hai tủ có cùng số lượng thiết bị nhưng điều kiện ngắn mạch hoặc tản nhiệt khác nhau có thể cần kích thước khác nhau.

Khi nào cần cải tạo hoặc thay tủ?

Cần đánh giá khi tủ quá tải, linh kiện lỗi thời, xuất hiện phát nhiệt/ăn mòn, không còn phụ tùng, hồ sơ không khớp hiện trường, khả năng cắt không phù hợp hoặc nhu cầu mở rộng vượt thiết kế. Không nên cải tạo bằng cách ghép thêm thiết bị khi chưa đánh giá lại toàn bộ cụm.

Kết luận

Tủ điện công nghiệp không chỉ là chiếc hộp chứa thiết bị. Đây là một cụm kỹ thuật hoàn chỉnh thực hiện đồng thời việc nhận và phân phối điện, đóng cắt, bảo vệ, điều khiển, đo lường và bảo vệ vật lý cho hệ thống. Phân loại theo MSB, DB, MCC, PLC, ATS hay tụ bù giúp nhận diện nhiệm vụ chính, nhưng thiết kế cuối cùng luôn phải dựa trên dữ liệu của dự án.

Khi lựa chọn, hãy bắt đầu từ sơ đồ, tải, dòng ngắn mạch, môi trường, phương thức vận hành và hồ sơ cần bàn giao; sau đó mới chốt kích thước, vật liệu và danh sách linh kiện. Cách làm này giúp tủ vận hành ổn định, dễ bảo trì và có cơ sở kiểm tra rõ ràng.

Tiến Duy JSC cung cấp thiết bị điện công nghiệp và vật tư lắp tủ. Để được đối chiếu cấu hình phù hợp, khách hàng nên chuẩn bị sơ đồ một sợi, danh sách tải, điện áp, dòng ngắn mạch, môi trường lắp, yêu cầu IP, truyền thông và tiêu chuẩn của dự án.
