Aptomat là gì? cấu tạo, nguyên lý hoạt động và chức năng

Định nghĩa và tên gọi của aptomat

Aptomat còn được biết đến với các tên gọi khác như cầu dao tự động hoặc Circuit Breaker (CB) trong tiếng Anh. Đây là thiết bị đóng ngắt tự động nhằm kiểm soát và bảo vệ hệ thống điện khỏi các sự cố gây hại. Trong thực tế, Aptomat là tên gọi chung của một loại thiết bị điện có khả năng tự động ngắt mạch khi phát hiện ra các dấu hiệu bất thường trong hệ thống điện.

Các thành phần cấu thành và nguyên lý hoạt động của Aptomat giúp thiết bị này trở thành phần không thể thiếu trong các hệ thống điện dân dụng, công nghiệp, cũng như các thiết bị điện tử ngày nay. Nhờ tính năng tự động, Aptomat đảm bảo an toàn cho người sử dụng và thiết bị điện, hạn chế tối đa các rủi ro về cháy nổ, chập cháy hoặc hư hỏng do quá tải hoặc ngắn mạch gây ra.

Aptomat MCB Fuji Electric

Catalog MCB FUJI ELECTRIC

Vai trò và chức năng chính của aptomat

Chức năng chính của Aptomat là đảm bảo an toàn và duy trì hoạt động ổn định của hệ thống điện bằng cách:

• Bảo vệ quá tải: Khi dòng điện vượt quá mức cho phép, Aptomat tự động ngắt mạch để tránh gây quá nhiệt hoặc cháy nổ thiết bị điện.
• Bảo vệ ngắn mạch: Khi phát hiện sự cố ngắn mạch, thiết bị sẽ tự ngắt mạch ngay lập tức, hạn chế thiệt hại về thiết bị và ngăn chặn nguy cơ cháy nổ lan rộng.
• Chống rò điện (chống giật): Một số loại Aptomat còn tích hợp chức năng phát hiện dòng rò, giúp bảo vệ an toàn cho người dùng khỏi nguy cơ bị điện giật.
• Bảo vệ sụt áp: Ngăn chặn tình trạng điện áp giảm đột ngột, đảm bảo hoạt động liên tục của các thiết bị điện tử và công nghiệp.

Các chức năng bảo vệ của aptomat

Aptomat có khả năng thực hiện nhiều chức năng bảo vệ đa dạng nhằm đảm bảo hệ thống điện vận hành an toàn và hiệu quả. Các chức năng chính bao gồm:

• Ngắt mạch khi xảy ra quá tải: Khi dòng điện vượt quá ngưỡng quy định, Aptomat sẽ tự động ngắt mạch để tránh quá nhiệt, gây cháy nổ hoặc hư hỏng thiết bị.
• Ngắt mạch khi xảy ra ngắn mạch: Phát hiện tức thì các trường hợp ngắn mạch, giúp ngăn chặn dòng điện lớn gây hư hỏng hệ thống hoặc gây nguy hiểm cho người sử dụng.
• Chống rò điện (dòng rò): Phát hiện dòng rò, ngăn chặn nguy cơ bị điện giật, bảo vệ tính mạng và an toàn cho người dùng.
• Bảo vệ chống sụt áp: Giúp duy trì điện áp ổn định, tránh gây lỗi cho các thiết bị nhạy cảm, đặc biệt trong các hệ thống điện công nghiệp hoặc dân dụng phức tạp.

Như vậy, Aptomat không chỉ đơn thuần là thiết bị đóng ngắt tự động mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn, bảo vệ thiết bị và người dùng khỏi các nguy cơ liên quan đến điện năng. Việc lựa chọn và sử dụng đúng loại Aptomat phù hợp là yếu tố then chốt để duy trì hệ thống điện hoạt động ổn định, an toàn và hiệu quả.

Cấu tạo và nguyên lý hoạt động của aptomat

Các thành phần chính trong aptomat

Aptomat là thiết bị đóng ngắt tự động được thiết kế để bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch hoặc rò điện. Để thực hiện chức năng này một cách hiệu quả, aptomat gồm nhiều thành phần chính cấu thành, mỗi thành phần đảm nhiệm vai trò riêng biệt trong quá trình hoạt động. Các thành phần này bao gồm:

• Tiếp điểm chính (Main Contacts): Là nơi dòng điện đi qua khi thiết bị hoạt động bình thường, giữ cho mạch điện kín và cho phép dòng chảy liên tục.
• Cơ cấu truyền động (Operating Mechanism): Được kích hoạt để mở hoặc đóng tiếp điểm chính, thực hiện quá trình cắt hoặc đóng mạch.
• Bộ cảm biến (Sensing Element): Phát hiện các sự cố như quá tải hoặc ngắn mạch thông qua các cảm biến dòng điện hoặc dòng rò.
• Dập hồ quang (Arc Extinguisher): Hệ thống giúp dập tắt hồ quang phát sinh khi tiếp điểm mở ra để đảm bảo an toàn và tránh gây hư hỏng.
• Cơ cấu hồi phục (Reset Mechanism): Cho phép người vận hành hoặc hệ thống tự động hoặc thủ công đưa aptomat trở về trạng thái hoạt động sau khi sự cố được khắc phục.
• Các bộ phận điều chỉnh (Adjustment Components): Thường là để thiết lập các ngưỡng bảo vệ phù hợp với từng hệ thống điện cụ thể.

Nguyên lý hoạt động của aptomat khi xảy ra sự cố

Nguyên lý hoạt động của aptomat dựa trên khả năng phát hiện các bất thường về dòng điện và tự động ngắt mạch để bảo vệ hệ thống điện và người sử dụng. Quá trình này diễn ra theo các bước chính:

1. Hoạt động bình thường: Khi hệ thống điện hoạt động bình thường, dòng điện đi qua tiếp điểm chính của aptomat, duy trì mạch kín và cung cấp điện năng cho các thiết bị tiêu thụ.
2. Phát hiện sự cố: Trong quá trình vận hành, nếu dòng điện vượt quá ngưỡng cho phép (quá tải hoặc ngắn mạch) hoặc có dòng rò điện, bộ cảm biến của aptomat sẽ nhận biết tín hiệu này.
3. Kích hoạt cơ cấu truyền động: Khi cảm biến phát hiện sự cố, nó sẽ kích hoạt cơ cấu truyền động, tác động làm mở các tiếp điểm chính.
4. Ngắt mạch: Tiếp điểm chính mở ra, ngăn chặn dòng điện tiếp tục chạy qua hệ thống, đồng thời dập hồ quang để đảm bảo an toàn và tránh gây hư hỏng thiết bị hoặc nguy cơ cháy nổ.

Quá trình ngắt mạch và dập hồ quang

Khi aptomat hoạt động để ngắt mạch, quá trình này diễn ra nhanh chóng nhằm giảm thiểu thiệt hại và đảm bảo an toàn tối đa. Quá trình gồm các bước chính:

• Mở tiếp điểm chính: Ngay khi cảm biến phát hiện sự cố, cơ cấu truyền động sẽ tác động để các tiếp điểm chính mở ra, ngắt dòng điện khỏi mạch.
• Tạo hồ quang: Trong quá trình mở tiếp điểm, dòng điện có thể tạo ra hồ quang điện do sự ngắt đột ngột dòng điện đang chạy.
• Dập hồ quang: Hệ thống dập hồ quang của aptomat sẽ hoạt động để dập tắt hồ quang này. Các phương pháp dập hồ quang phổ biến bao gồm sử dụng các khe hẹp, các vật liệu hấp thụ hồ quang hoặc các bộ phận tạo ra khí nhằm làm nguội và dập tắt hồ quang nhanh chóng.
• Ngắt hoàn toàn dòng điện: Khi hồ quang bị dập tắt, dòng điện không còn tiếp tục chạy qua mạch, đảm bảo hệ thống điện an toàn và sẵn sàng cho lần hoạt động tiếp theo sau khi được kiểm tra và khắc phục sự cố.

Quá trình này diễn ra trong thời gian rất ngắn, thường chỉ trong vài mili-giây, nhằm bảo vệ thiết bị, hạn chế tối đa nguy cơ gây cháy nổ hoặc hư hỏng hệ thống điện.

Như vậy, với cấu tạo đa thành phần và nguyên lý hoạt động dựa trên cảm biến, cơ cấu truyền động và hệ thống dập hồ quang, aptomat là thiết bị không thể thiếu để đảm bảo an toàn tối đa cho hệ thống điện dân dụng và công nghiệp.

Các loại aptomat phổ biến và ứng dụng

Trong hệ thống điện dân dụng và công nghiệp, aptomat đóng vai trò quan trọng trong việc đảm bảo an toàn và ổn định nguồn điện. Tùy thuộc vào mục đích sử dụng và yêu cầu bảo vệ, các loại aptomat khác nhau được thiết kế với những tính năng và khả năng phù hợp. Dưới đây là các loại aptomat phổ biến nhất hiện nay cùng với ứng dụng cụ thể của từng loại trong thực tế.

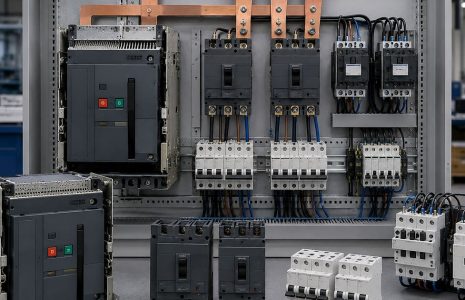

Các loại aptomat thường gặp: MCB, MCCB, RCCB, RCBO, ELCB

Trong số các loại aptomat phổ biến, có thể kể đến các dòng chính sau:

• MCB (Miniature Circuit Breaker): Là loại aptomat nhỏ gọn, thường dùng trong hệ thống điện dân dụng để bảo vệ quá tải và ngắn mạch cho các mạch nhỏ, nguồn điện thấp.
• MCCB (Molded Case Circuit Breaker): Có kích thước lớn hơn MCB, phù hợp với các tải công suất lớn hơn trong hệ thống điện công nghiệp hoặc nhà máy.
• RCCB (Residual Current Circuit Breaker)): Chức năng chính là chống dòng rò, bảo vệ người dùng khỏi nguy cơ bị điện giật do rò điện.
• RCBO (Residual Current Breaker with Overcurrent protection): Kết hợp chức năng của RCCB và MCB, vừa bảo vệ quá tải, ngắn mạch, vừa chống rò dòng.
• ELCB (Earth Leakage Circuit Breaker): Tương tự RCCB hoặc RCBO, có thể là loại khối hoặc loại tép, dùng để phát hiện rò dòng đất và ngắt mạch nhằm đảm bảo an toàn.

Ứng dụng của từng loại aptomat trong hệ thống điện

Mỗi loại aptomat có vai trò và ứng dụng riêng biệt trong các hệ thống điện:

• MCB: Thường được sử dụng trong hệ thống điện dân dụng, tòa nhà cao tầng, nơi cần bảo vệ mạch nhỏ, ngăn chặn quá tải và ngắn mạch. Ví dụ như bảo vệ mạch đèn, ổ cắm, thiết bị gia dụng.
• MCCB: Thích hợp cho các hệ thống điện công nghiệp, máy móc công suất lớn, hệ thống phân phối điện trung áp hoặc cao áp. Chúng có khả năng chịu tải lớn và có thể điều chỉnh ngưỡng bảo vệ phù hợp.
• RCCB: Được sử dụng để bảo vệ người dùng khỏi các sự cố rò dòng điện, đặc biệt quan trọng trong các khu vực ẩm ướt như nhà bếp, phòng tắm, hoặc các hệ thống điện y tế.
• RCBO: Phù hợp cho các hộ gia đình hoặc các hệ thống điện có yêu cầu bảo vệ toàn diện, vừa chống quá tải, ngắn mạch, vừa chống rò dòng, đảm bảo an toàn tối đa.
• ELCB: Thường dùng trong các hệ thống cần phát hiện rò điện đất để bảo vệ người và thiết bị, phù hợp với các công trình xây dựng, nhà xưởng, hệ thống điện công nghiệp.

Lựa chọn aptomat phù hợp cho từng mục đích sử dụng

Việc chọn aptomat phù hợp dựa trên đặc điểm của hệ thống điện và mục đích bảo vệ:

• Đối với hệ thống điện dân dụng nhỏ, bảo vệ các thiết bị gia dụng, MCB là lựa chọn tối ưu nhờ kích thước nhỏ gọn, dễ lắp đặt và giá thành hợp lý.
• Trong các hệ thống công nghiệp hoặc tải lớn, cần bảo vệ các mạch có công suất cao, MCCB là lựa chọn phù hợp vì khả năng chịu tải lớn, điều chỉnh linh hoạt.
• Để bảo vệ người và các thiết bị khỏi rò dòng, đặc biệt trong môi trường ẩm ướt hoặc nguy cơ cao, RCCB hoặc RCBO sẽ là lựa chọn tối ưu nhờ khả năng phát hiện rò dòng và ngắt mạch kịp thời.
• Trong các hệ thống yêu cầu bảo vệ toàn diện, kết hợp nhiều chức năng, RCBO thường được ưu tiên vì vừa bảo vệ quá tải, ngắn mạch, vừa chống rò dòng.

Việc lựa chọn đúng loại aptomat phù hợp sẽ giúp hệ thống điện vận hành an toàn, hiệu quả, giảm thiểu rủi ro về cháy nổ, tai nạn điện, và duy trì sự ổn định của nguồn điện trong suốt quá trình sử dụng.

Kết Luận

Aptomat, hay còn gọi là cầu dao tự động, đóng vai trò quan trọng trong hệ thống điện dân dụng và công nghiệp nhờ chức năng bảo vệ toàn diện. Thiết bị này không chỉ giúp ngắt mạch tự động khi xảy ra quá tải hoặc ngắn mạch, mà còn có thể tích hợp các chức năng chống rò điện, bảo vệ an toàn cho người và thiết bị. Các loại aptomat phổ biến như MCB, MCCB, RCCB, RCBO, và ELCB đều có những ứng dụng riêng phù hợp với từng mục đích sử dụng, đảm bảo hệ thống điện vận hành an toàn, ổn định. Nguyên lý hoạt động của aptomat dựa trên cảm biến phát hiện dòng điện bất thường, từ đó kích hoạt cơ cấu ngắt mạch và dập hồ quang để phòng tránh các sự cố nguy hiểm. Việc lựa chọn aptomat phù hợp không chỉ dựa trên công suất và tính năng kỹ thuật mà còn phải phù hợp với yêu cầu an toàn của mỗi hệ thống điện. Nhìn chung, aptomat là thiết bị không thể thiếu trong việc đảm bảo an toàn điện, giúp phòng tránh rủi ro cháy nổ, chập cháy, và điện giật, góp phần bảo vệ tài sản và tính mạng người sử dụng. Do đó, việc chọn mua và lắp đặt aptomat đúng tiêu chuẩn là yếu tố quyết định đến hiệu quả vận hành và an toàn của hệ thống điện.
