Thiết bị đóng cắt công nghiệp: Aptomat, MCCB, ACB và Contactor
Thiết bị đóng cắt công nghiệp là nhóm phần tử dùng để đóng, ngắt, cô lập và điều khiển dòng điện trong mạng hạ áp của nhà máy. Nhóm này bao gồm ACB, MCCB, MCB, cầu dao cách ly, contactor và nhiều thiết bị phối hợp khác. Chúng xuất hiện từ tủ điện tổng đến tủ phân phối, tủ MCC và từng máy sản xuất.
Điểm dễ nhầm là ACB, MCCB và MCB chủ yếu bảo vệ hoặc cô lập mạch khi có sự cố, còn contactor được thiết kế để đóng cắt thường xuyên theo lệnh điều khiển. Muốn hiểu vị trí của từng phần tử, nên đặt chúng trong tổng thể hệ thống điện công nghiệp và đối chiếu với sơ đồ mạch điện công nghiệp của dự án.
Bài viết tập trung vào thiết bị hạ thế phổ biến. Thông số cuối cùng không được chọn chỉ theo công suất tải; kỹ sư còn phải kiểm tra điện áp, dòng làm việc, dòng ngắn mạch dự kiến, đặc tính tải, điều kiện môi trường, phương thức vận hành và khả năng phối hợp với thiết bị phía trước – phía sau.
Thiết bị đóng cắt công nghiệp là gì?
Trong thực tế, cụm từ “aptomat” thường được dùng chung cho nhiều loại máy cắt hạ áp. Tuy nhiên, khi lập danh mục thiết bị điện công nghiệp, cần gọi đúng loại MCB, MCCB hoặc ACB vì phạm vi dòng điện, khả năng cắt, kiểu bảo vệ, phụ kiện và cách lắp đặt khác nhau rõ rệt.
Một thiết bị đóng cắt tốt phải thực hiện được đúng nhiệm vụ trong mọi trạng thái dự kiến: mang dòng liên tục mà không quá nhiệt, đóng và ngắt an toàn, chịu được ứng suất khi sự cố, cách ly đủ tin cậy khi bảo trì và truyền đúng trạng thái về hệ thống giám sát nếu dự án yêu cầu.
Vai trò của thiết bị đóng cắt trong hệ thống điện
- Đóng hoặc ngắt nguồn theo chế độ vận hành bình thường.
- Tự động cắt mạch khi xuất hiện quá tải, ngắn mạch hoặc điều kiện bảo vệ đã cài đặt.
- Cô lập một phần hệ thống để kiểm tra, bảo trì và xử lý sự cố.
- Điều khiển động cơ hoặc tải theo tín hiệu nút nhấn, relay, PLC hay hệ thống tự động hóa.
- Cung cấp tiếp điểm phụ và tín hiệu trạng thái cho HMI, SCADA hoặc mạch liên động.

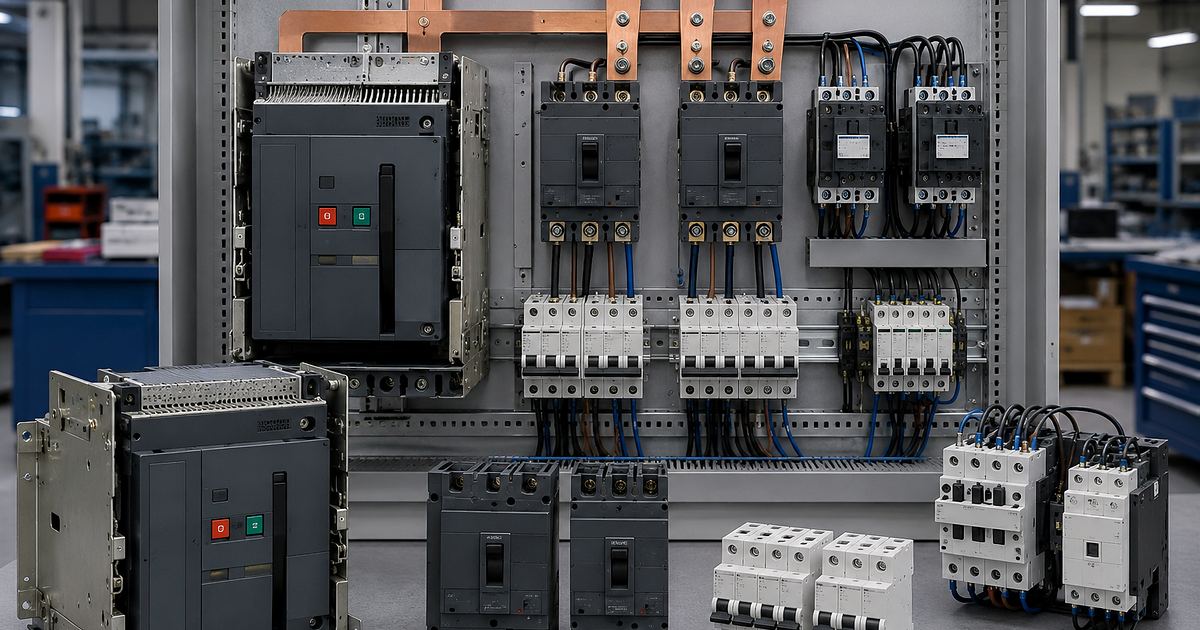

Việc bố trí thiết bị phải gắn với cấp phân phối. ACB thường nằm ở ngăn nguồn của MSB; MCCB đặt ở nhánh ra hoặc tủ phân phối; MCB bảo vệ mạch nhỏ; contactor xuất hiện ở ngăn điều khiển động cơ. Cấu trúc cụ thể phụ thuộc loại tủ điện công nghiệp và yêu cầu dự phòng của hệ thống.

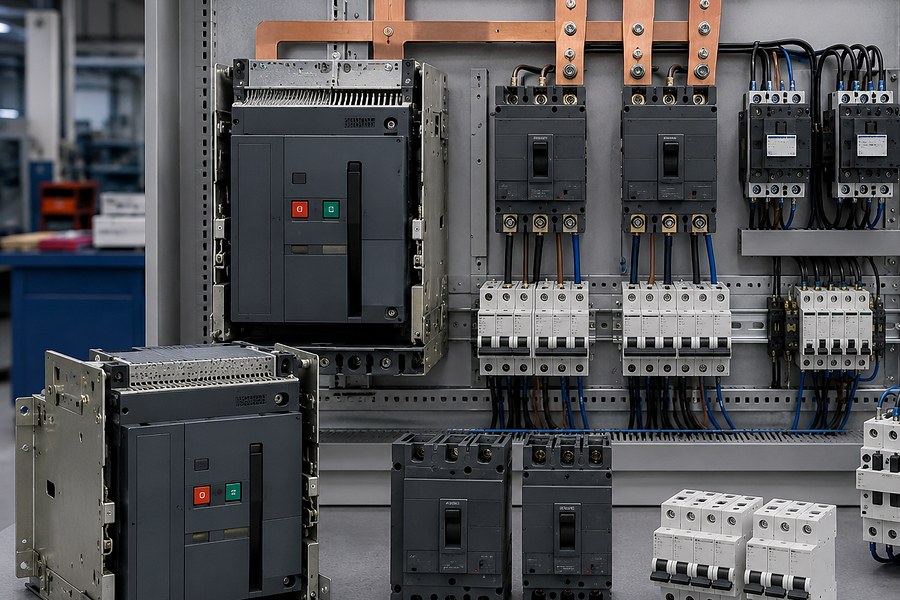

Phân biệt Aptomat, MCB, MCCB, ACB và Contactor
Aptomat và MCB
Aptomat là cách gọi phổ thông của circuit breaker. MCB là máy cắt dạng tép, thường dùng cho mạch nhánh có dòng không quá lớn, lắp trên ray DIN và có đặc tuyến tác động được nhà sản xuất công bố. Khi cần chọn sản phẩm, có thể tham khảo nhóm MCB Fuji theo số cực, dòng định mức và khả năng cắt.
MCB phù hợp với chiếu sáng, ổ cắm, nguồn điều khiển, quạt nhỏ và các nhánh phụ trợ. Không nên thay MCB bằng một mã có dòng lớn hơn chỉ để tránh nhảy vì điều đó có thể làm mất bảo vệ cho dây dẫn hoặc che giấu nguyên nhân quá tải.
MCCB – máy cắt khối
MCCB có vỏ đúc, dải dòng và khả năng cắt thường cao hơn MCB. Thiết bị có thể dùng bộ bảo vệ nhiệt – từ hoặc trip điện tử, cho phép điều chỉnh một số ngưỡng tùy dòng sản phẩm. Danh mục MCCB Fuji – aptomat khối phù hợp để tra cứu khung dòng, số cực và phụ kiện lắp kèm.
MCCB thường bảo vệ nhánh động lực, tủ phân phối, động cơ lớn hoặc cụm tải. Khi chọn cần phân biệt dòng khung và dòng định mức, Icu và Ics, điện áp làm việc, khả năng cách ly, kiểu đầu nối, phụ kiện shunt trip, undervoltage release và tiếp điểm phụ.
ACB – máy cắt không khí
ACB được dùng ở vị trí dòng lớn, điển hình là máy cắt tổng hoặc máy cắt liên lạc thanh cái trong MSB. Loại kéo rút hỗ trợ bảo trì và thay thế thuận tiện hơn, nhưng yêu cầu kết cấu cơ khí, khoảng cách, liên động và thử nghiệm nghiêm ngặt. Trip điện tử của ACB thường có nhiều cấp bảo vệ và khả năng truyền thông.
ACB không mặc định là lựa chọn tốt hơn MCCB. Với dòng và dòng ngắn mạch trong phạm vi phù hợp, MCCB có thể tiết kiệm diện tích và chi phí. Quyết định phải dựa trên bài toán hệ thống, yêu cầu chọn lọc, dự phòng, bảo trì và khả năng thay thế.

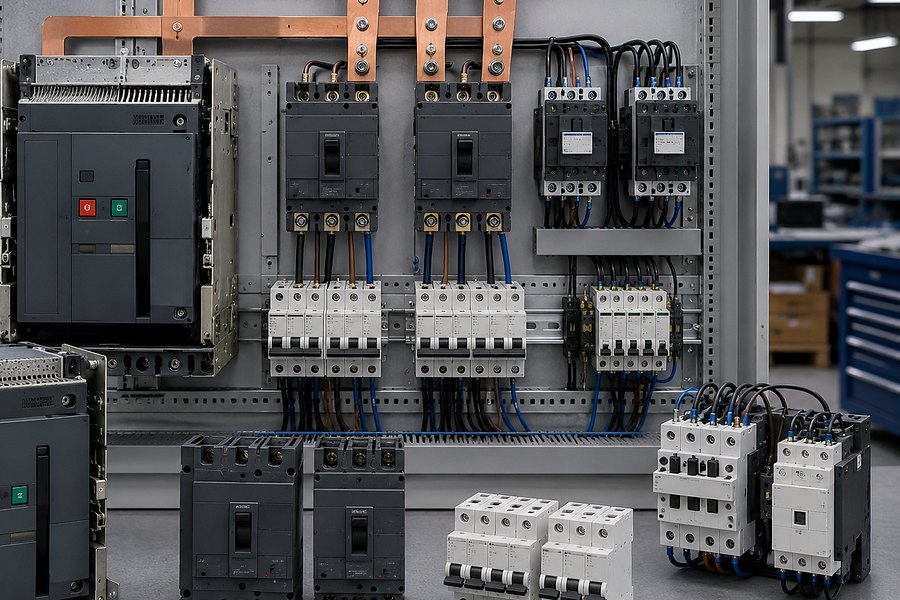

Contactor – khởi động từ
Contactor là thiết bị điện từ được tối ưu cho số lần đóng cắt lớn. Cuộn hút nhận điện áp điều khiển, làm các tiếp điểm chính đóng hoặc mở. Trong mạch động cơ, contactor – khởi động từ thường phối hợp với MCCB hoặc cầu chì để bảo vệ ngắn mạch và relay nhiệt để bảo vệ quá tải.
Thông số quan trọng của contactor gồm dòng sử dụng theo nhóm tải, công suất động cơ tương ứng, điện áp cuộn hút, số tiếp điểm phụ và tuổi thọ điện – cơ. Không chọn contactor chỉ theo dòng ghi lớn nhất mà phải đối chiếu utilization category, ví dụ tải động cơ rôto lồng sóc đóng cắt trong điều kiện vận hành cụ thể.
| Thiết bị | Vị trí điển hình | Chức năng chính | Thông số cần kiểm tra |
|---|---|---|---|
| MCB | Mạch nhánh nhỏ | Bảo vệ quá tải và ngắn mạch | In, số cực, đặc tuyến, Icn |
| MCCB | Nhánh động lực, DB/MCC | Bảo vệ và cách ly tải lớn | In, Icu/Ics, trip, phụ kiện |
| ACB | Đầu vào MSB, bus coupler | Bảo vệ tổng, chọn lọc và vận hành | In, Icw, trip LSIG, kiểu kéo rút |
| Contactor | Mạch điều khiển động cơ | Đóng cắt thường xuyên theo lệnh | Ie theo category, coil, tần suất đóng cắt |
Các thông số kỹ thuật phải đọc trước khi chọn
Điện áp, dòng định mức và số cực
Ue phải phù hợp điện áp hệ thống; In phải đáp ứng dòng tải sau khi xét hệ số sử dụng và điều kiện lắp đặt. Số cực phụ thuộc cấu hình mạch và yêu cầu đóng cắt dây trung tính. Với contactor, điện áp cuộn hút phải đúng nguồn điều khiển, chẳng hạn 24 VDC, 110 VAC hoặc 220 VAC.
Khả năng cắt ngắn mạch
Khả năng cắt không được nhỏ hơn dòng ngắn mạch dự kiến tại điểm lắp. Icu thể hiện khả năng cắt cực hạn; Ics thể hiện khả năng cắt làm việc theo tỷ lệ quy định của Icu. Chọn theo cảm tính có thể dẫn tới thiết bị không đủ khả năng dập hồ quang khi xảy ra sự cố.
Đặc tính bảo vệ và khả năng chọn lọc
Đường cong thời gian – dòng của các cấp bảo vệ cần được so sánh để nhánh gần sự cố tác động trước, hạn chế mất điện diện rộng. Tính chọn lọc có thể dựa trên dòng, thời gian, năng lượng hoặc bảng phối hợp do nhà sản xuất công bố; không thể kết luận chỉ bằng việc chọn thiết bị phía trên có dòng lớn hơn.
Cách chọn thiết bị đóng cắt theo vị trí lắp đặt
- Xác định sơ đồ một sợi, cấp điện áp, nguồn và công suất ngắn mạch tại điểm lắp.
- Tính dòng tải thiết kế, phương thức khởi động và đặc tính dòng xung kích của tải.
- Chọn loại thiết bị phù hợp nhiệm vụ: bảo vệ tổng, nhánh, động cơ hay đóng cắt theo lệnh.
- Kiểm tra In, Icu/Ics hoặc Icw, số cực, trip unit, category và điện áp cuộn hút.
- Đối chiếu khả năng phối hợp với cáp, contactor, relay nhiệt và thiết bị cấp trên.
- Kiểm tra nhiệt độ, độ cao, cấp bảo vệ tủ, khoảng cách lắp và khả năng tản nhiệt.
- Chốt phụ kiện, tín hiệu trạng thái, yêu cầu truyền thông và phương án bảo trì.
Với nhánh động cơ điều khiển bằng biến tần công nghiệp, phải đọc hướng dẫn của nhà sản xuất drive về thiết bị bảo vệ đầu vào, contactor, reactor và yêu cầu EMC. Không nên đặt contactor ở đầu ra biến tần để đóng cắt thường xuyên khi drive đang phát xung.
Nguyên tắc lắp đặt và đấu nối
- Siết đầu nối theo mô-men do nhà sản xuất quy định; dùng đầu cốt và tiết diện dây phù hợp.
- Giữ khoảng cách pha, che chắn thanh cái và sử dụng vách ngăn khi thiết kế yêu cầu.
- Tách dây động lực, dây điều khiển và dây truyền thông; tổ chức tuyến bằng máng dây phù hợp.
- Không dùng contactor làm thiết bị cách ly duy nhất cho công việc bảo trì.
- Ghi nhãn thiết bị, dây và terminal khớp với bản vẽ; cập nhật sơ đồ sau mọi thay đổi.
Bố trí trong tủ cần dành không gian thao tác, bán kính uốn cáp và đường tản nhiệt. Các phụ kiện như máng nhựa tủ điện và thanh DIN rail không trực tiếp đóng cắt nhưng ảnh hưởng lớn đến chất lượng thi công và khả năng bảo trì.
Kiểm tra và bảo trì định kỳ
Kế hoạch bảo trì nên bao gồm quan sát đổi màu, bụi bẩn, nứt vỡ, lỏng đầu nối, tiếng kêu bất thường, số lần thao tác và lịch sử trip. Với thiết bị quan trọng, có thể kết hợp đo nhiệt, kiểm tra tiếp xúc, thử trip theo quy trình và phân tích xu hướng tải.
Mọi phép đo hoặc thử nghiệm phải tuân thủ quy trình an toàn và hướng dẫn của nhà sản xuất. Sau khi thay thiết bị, cần xác minh lại thông số cài đặt, chiều quay, liên động, tín hiệu trạng thái và cập nhật hồ sơ hoàn công.
Những sai lầm thường gặp
- Chỉ nhìn dòng định mức mà bỏ qua khả năng cắt và điện áp làm việc.
- Dùng contactor thay cho thiết bị bảo vệ hoặc thiết bị cách ly.
- Tăng dòng aptomat để hết nhảy mà không tìm nguyên nhân quá tải.
- Không tính đến nhiệt độ trong tủ, nhóm thiết bị lắp sát nhau hoặc độ cao lắp đặt.
- Không kiểm tra phối hợp giữa MCCB, contactor, relay nhiệt và cáp.
- Lắp thiết bị khác series nhưng giữ nguyên phụ kiện hoặc bộ kết nối không tương thích.
Câu hỏi thường gặp
Aptomat và MCCB có giống nhau không?
Aptomat là cách gọi chung; MCCB là một loại circuit breaker vỏ đúc. Vì vậy MCCB thuộc nhóm aptomat, nhưng không phải mọi aptomat đều là MCCB.
ACB dùng ở đâu?
ACB thường dùng tại đầu vào tủ điện tổng, máy cắt liên lạc thanh cái hoặc vị trí dòng lớn cần trip điện tử, chọn lọc và khả năng bảo trì cao.
Contactor có bảo vệ ngắn mạch không?
Không. Contactor đóng cắt theo lệnh; bảo vệ ngắn mạch phải do MCCB, MCB hoặc cầu chì phù hợp đảm nhiệm, kết hợp relay nhiệt hoặc bảo vệ điện tử cho quá tải động cơ.
Có thể chọn MCCB chỉ theo công suất động cơ không?
Không nên. Công suất chỉ là dữ liệu đầu vào; cần kiểm tra dòng định mức động cơ, dòng khởi động, khả năng cắt, kiểu bảo vệ, điều kiện lắp và phối hợp với contactor – relay nhiệt.
Icu và Ics khác nhau như thế nào?
Icu là khả năng cắt ngắn mạch cực hạn theo điều kiện thử; Ics là khả năng cắt làm việc được biểu thị theo tỷ lệ của Icu. Cần đọc catalog và yêu cầu dự án để lựa chọn phù hợp.
Nguồn kỹ thuật tham khảo
Tiêu chuẩn máy cắt hạ áp: IEC 60947-2:2024.
Tiêu chuẩn contactor và bộ khởi động động cơ: IEC 60947-4-1:2023.
Nguồn tra cứu thiết bị điều khiển công nghiệp: Industrial Controls Catalog của Siemens.
