Cấu tạo khởi động từ Fuji và nguyên lý hoạt động chi tiết

Cấu tạo khởi động từ Fuji là yếu tố quan trọng quyết định đến khả năng đóng cắt điện ổn định và độ bền của thiết bị trong hệ thống điện công nghiệp. Với thiết kế chắc chắn và công nghệ sản xuất tiên tiến của Nhật Bản, các dòng contactor Fuji được sử dụng rộng rãi trong nhiều lĩnh vực như tủ điện điều khiển, hệ thống động cơ và dây chuyền sản xuất. Việc hiểu rõ cấu tạo khởi động từ Fuji giúp người dùng dễ dàng lắp đặt, vận hành và bảo trì thiết bị hiệu quả hơn.

Khởi động từ Fuji là gì?

Trước khi tìm hiểu chi tiết cấu tạo khởi động từ Fuji, cần hiểu rõ vai trò của thiết bị này trong hệ thống điện. Khởi động từ Fuji là thiết bị đóng cắt điện dùng để điều khiển động cơ và các thiết bị điện công suất lớn.

Thiết bị hoạt động dựa trên nguyên lý điện từ. Khi cuộn dây được cấp điện, lực từ sinh ra sẽ hút lõi sắt làm đóng các tiếp điểm để cấp điện cho tải. Khi ngắt điện cuộn dây, tiếp điểm sẽ mở ra và ngắt mạch điện.

Nhờ thiết kế chắc chắn và độ bền cao, các sản phẩm của Fuji Electric được sử dụng rộng rãi trong các nhà máy, xưởng sản xuất và hệ thống tự động hóa.

Cấu tạo khởi động từ Fuji gồm những bộ phận nào?

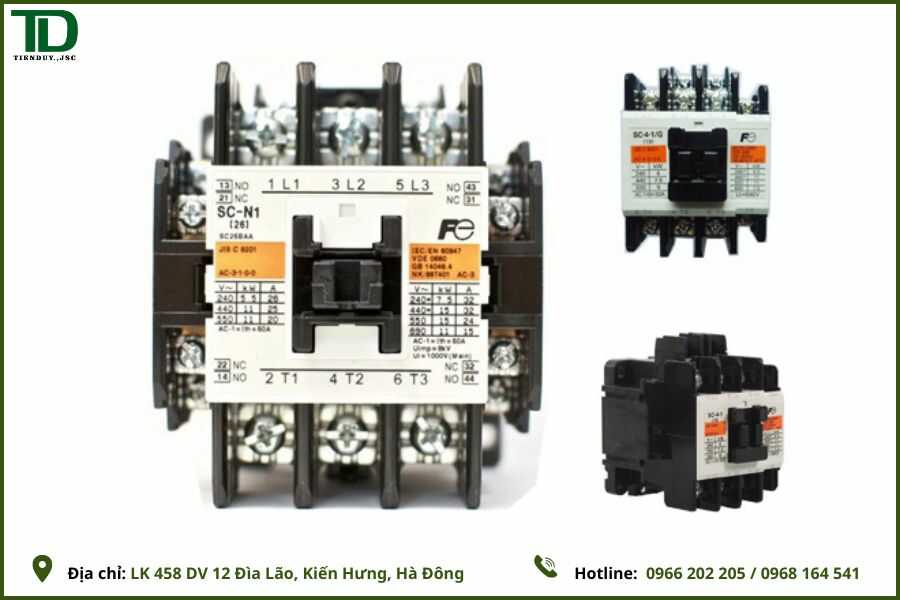

Để hiểu rõ cấu tạo khởi động từ Fuji, cần xem xét các bộ phận chính của thiết bị. Mỗi bộ phận đều đóng vai trò quan trọng trong quá trình đóng cắt điện.

Nam châm điện (cuộn dây)

Nam châm điện là bộ phận quan trọng trong cấu tạo khởi động từ Fuji. Cuộn dây được quấn bằng dây đồng và đặt trong lõi sắt từ.

Khi cấp điện vào cuộn dây, từ trường được tạo ra sẽ hút lõi sắt di động. Nhờ lực hút này, các tiếp điểm chính của khởi động từ sẽ được đóng lại để cấp điện cho động cơ.

Điện áp cuộn dây của khởi động từ Fuji có nhiều loại khác nhau như AC24V, AC110V, AC220V hoặc DC24V tùy theo hệ thống điều khiển.

Lõi sắt từ

Lõi sắt từ là thành phần không thể thiếu trong cấu tạo khởi động từ Fuji. Bộ phận này thường gồm hai phần:

lõi sắt cố định
lõi sắt di động

Khi cuộn dây được cấp điện, lõi sắt di động sẽ bị hút về phía lõi sắt cố định, từ đó làm thay đổi trạng thái của các tiếp điểm.

Lõi sắt được chế tạo từ vật liệu có độ từ tính cao nhằm tăng hiệu quả hoạt động của thiết bị.

Hệ thống tiếp điểm

Hệ thống tiếp điểm là bộ phận thực hiện chức năng đóng cắt dòng điện. Trong cấu tạo khởi động từ Fuji, tiếp điểm được chia thành hai loại chính.

Tiếp điểm chính dùng để đóng cắt nguồn điện cấp cho động cơ.
Tiếp điểm phụ dùng để điều khiển mạch điện hoặc kết nối với các thiết bị điều khiển khác.

Các tiếp điểm của Fuji thường được làm từ hợp kim bạc giúp tăng khả năng dẫn điện và giảm mài mòn trong quá trình sử dụng.

Lò xo phản hồi

Một bộ phận quan trọng khác trong cấu tạo khởi động từ Fuji là lò xo phản hồi. Lò xo có nhiệm vụ đưa các tiếp điểm trở về trạng thái ban đầu khi cuộn dây không còn được cấp điện.

Nhờ có lò xo phản hồi, khởi động từ có thể đóng cắt mạch điện nhiều lần mà vẫn đảm bảo hoạt động ổn định.

Vỏ bảo vệ

Vỏ ngoài là bộ phận giúp bảo vệ toàn bộ các linh kiện bên trong. Trong cấu tạo khởi động từ Fuji, vỏ thường được làm từ nhựa kỹ thuật chịu nhiệt và chống cháy.

Thiết kế này giúp thiết bị hoạt động an toàn trong môi trường công nghiệp và hạn chế tác động từ bụi bẩn hoặc độ ẩm.

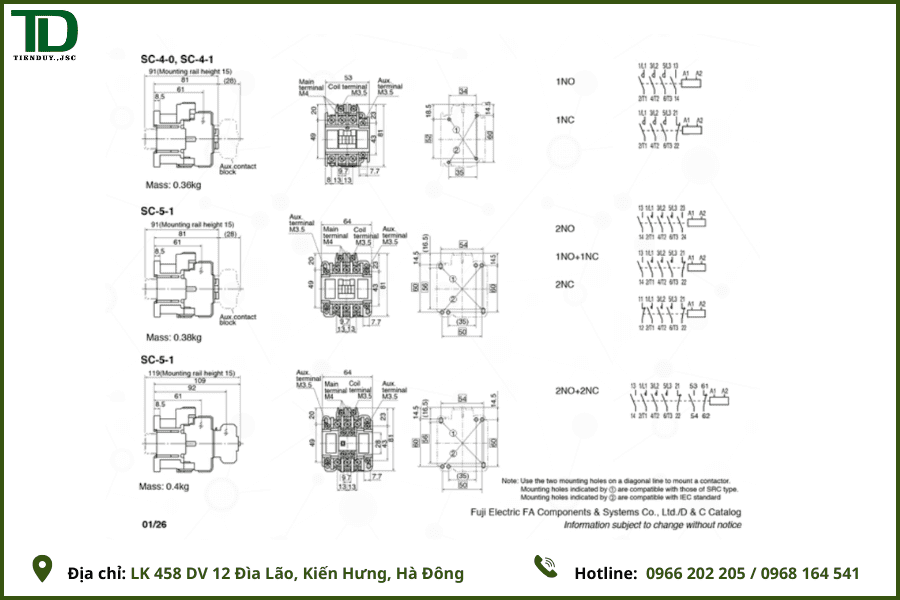

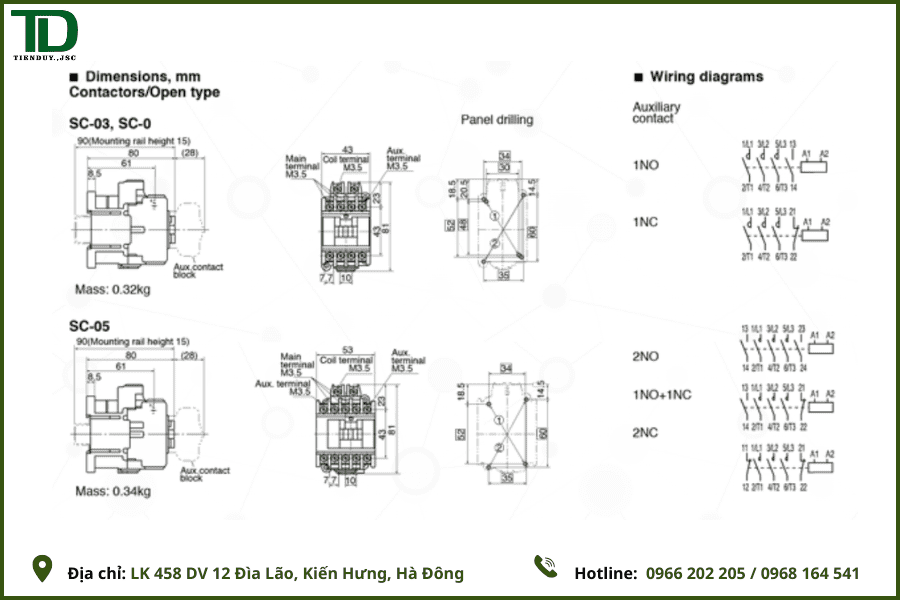

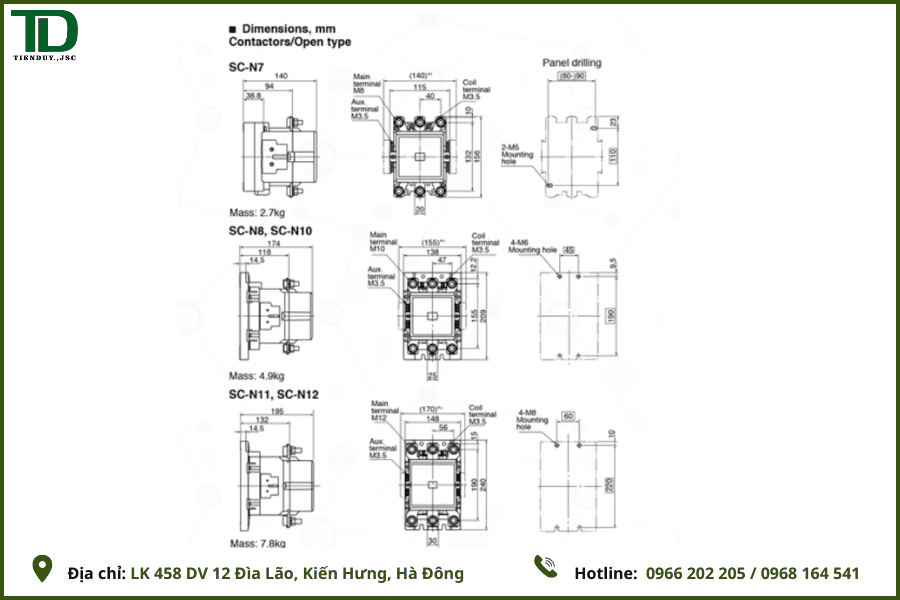

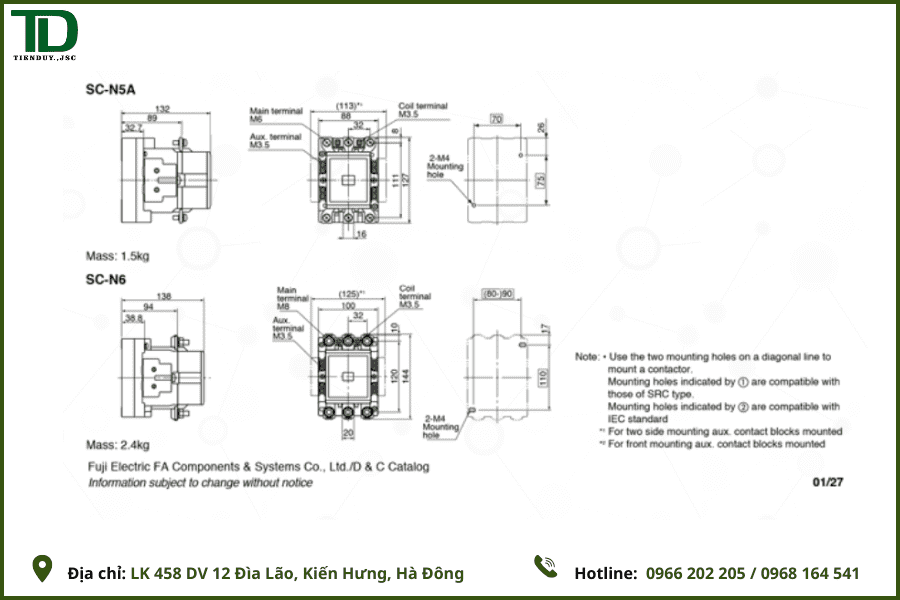

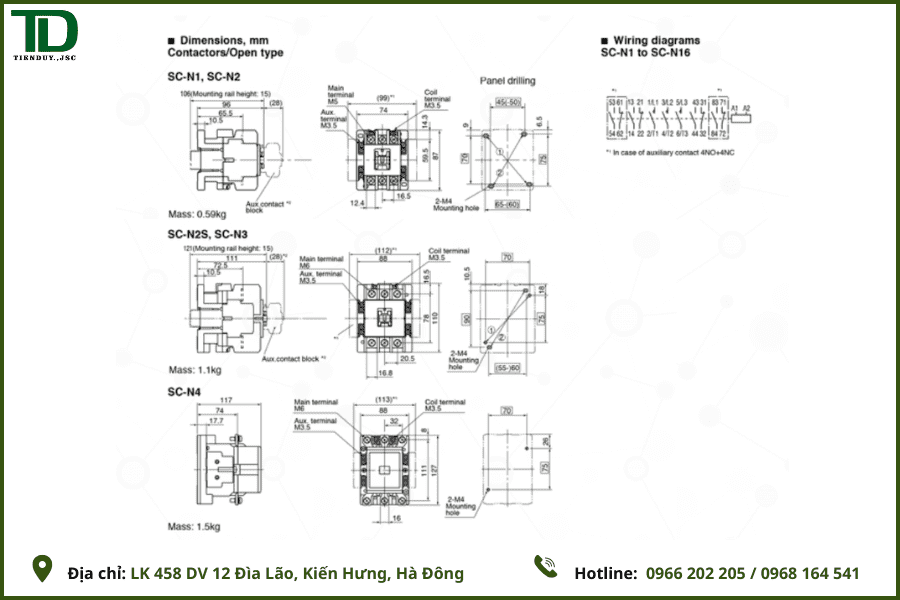

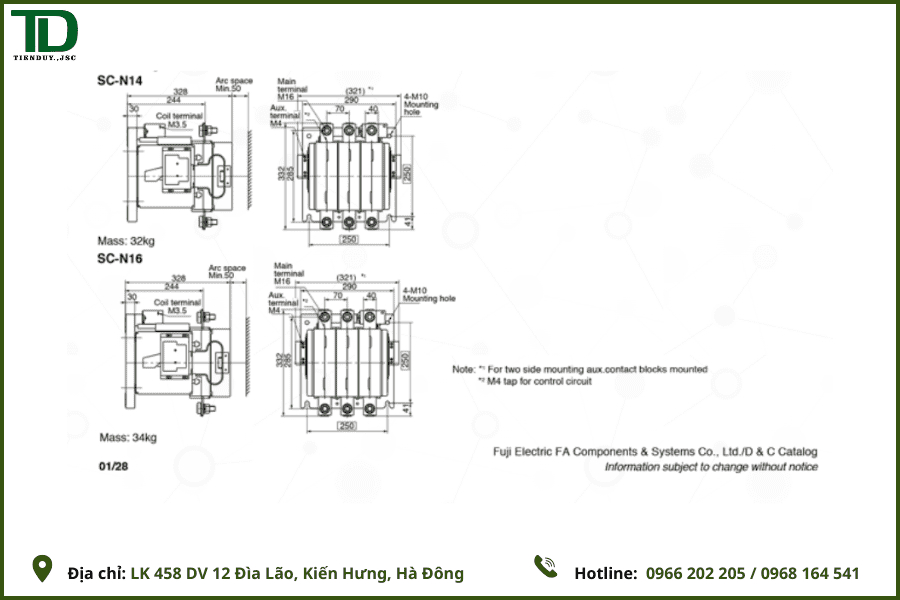

Sơ đồ khởi động từ Fuji cho các mã sản phẩm phổ biến

Hiểu rõ sơ đồ đấu dây là bước quan trọng khi lắp đặt và vận hành thiết bị điện công nghiệp. Dù mỗi model có dòng tải khác nhau, nhưng về nguyên tắc chung, sơ đồ khởi động từ Fuji của các dòng sản phẩm vẫn có cấu trúc tương tự nhau. Việc nắm được sơ đồ này giúp kỹ thuật viên dễ dàng đấu nối, kiểm tra và bảo trì thiết bị.

Trong hầu hết các dòng contactor Fuji, sơ đồ đấu dây bao gồm ba phần chính: mạch nguồn, mạch tải và mạch điều khiển.

Mạch nguồn thường được đấu vào các cọc đầu vào L1, L2, L3. Đây là nguồn điện cấp vào khởi động từ từ hệ thống điện 3 pha.

Mạch tải được đấu ra các cọc T1, T2, T3 để cấp điện cho động cơ hoặc thiết bị cần điều khiển. Khi khởi động từ hoạt động, các tiếp điểm chính sẽ đóng lại và cho phép dòng điện đi từ L1 – L2 – L3 sang T1 – T2 – T3.

Mạch điều khiển thường đấu vào cuộn dây A1 và A2 của khởi động từ. Khi cấp điện vào hai chân này, cuộn dây sẽ tạo từ trường và làm đóng các tiếp điểm chính.

Các dòng sản phẩm phổ biến của Fuji Electric thường có sơ đồ khởi động từ Fuji tương tự nhau, chỉ khác nhau về kích thước và dòng tải. Một số model thường gặp gồm:

SC-03
SC-0
SC-1
SC-2
SC-3
SC-4
SC-5-1
SC-N1
SC-N2
SC-N3
SC-N4
SC-N5
SC-N6
SC-N7
SC-N8
SC-N10
SC-N12

Trong các model trên, dòng SC thường được sử dụng cho các động cơ công suất nhỏ và trung bình, trong khi dòng SC-N được thiết kế cho các hệ thống công nghiệp có tải lớn hơn.

Nhìn chung, dù sử dụng model nào thì nguyên tắc đấu dây trong sơ đồ khởi động từ Fuji vẫn giữ nguyên: nguồn điện đi vào tiếp điểm chính, sau đó cấp ra tải khi cuộn dây điều khiển được kích hoạt. Điều này giúp các kỹ thuật viên dễ dàng thay thế hoặc nâng cấp thiết bị mà không cần thay đổi nhiều trong hệ thống điện.

Việc nắm rõ sơ đồ khởi động từ Fuji không chỉ giúp quá trình lắp đặt nhanh chóng hơn mà còn đảm bảo an toàn cho hệ thống điện và động cơ trong quá trình vận hành lâu dài.

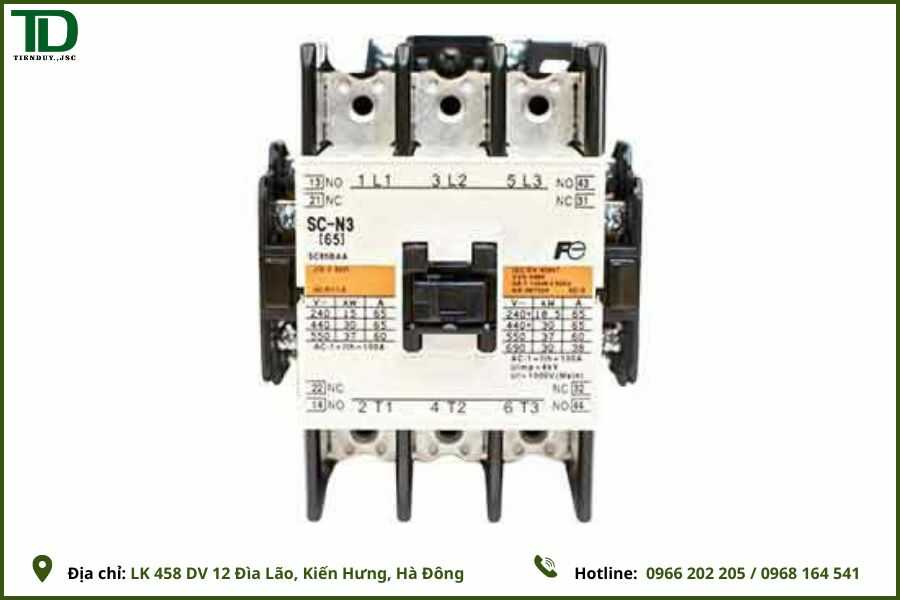

Nguyên lý hoạt động dựa trên cấu tạo khởi động từ Fuji

Sau khi hiểu rõ cấu tạo khởi động từ Fuji, việc tìm hiểu nguyên lý hoạt động sẽ trở nên dễ dàng hơn.

Khi cấp điện vào cuộn dây của khởi động từ, từ trường được tạo ra sẽ hút lõi sắt di động. Lõi sắt này kéo theo các tiếp điểm chính đóng lại, cho phép dòng điện đi qua và cấp nguồn cho động cơ.

Khi ngắt điện cuộn dây, từ trường biến mất. Lò xo phản hồi sẽ đẩy lõi sắt di động trở về vị trí ban đầu và các tiếp điểm mở ra, ngắt nguồn điện cấp cho tải.

Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả này, các thiết bị có cấu tạo khởi động từ Fuji được đánh giá cao về độ ổn định và độ bền.

Ưu điểm của cấu tạo khởi động từ Fuji

Nhờ thiết kế tối ưu, cấu tạo khởi động từ Fuji mang lại nhiều ưu điểm trong quá trình sử dụng.

Độ bền cơ khí cao
Khả năng đóng cắt nhanh
Tiếp điểm chịu tải tốt
Hoạt động ổn định trong môi trường công nghiệp
Dễ dàng lắp đặt và bảo trì

Những ưu điểm này giúp khởi động từ Fuji trở thành lựa chọn phổ biến trong nhiều hệ thống điện công nghiệp.

Ứng dụng của khởi động từ Fuji

Nhờ thiết kế chắc chắn và cấu tạo khởi động từ Fuji tối ưu, thiết bị được sử dụng trong nhiều lĩnh vực khác nhau.

điều khiển động cơ điện
hệ thống băng chuyền sản xuất
máy bơm công nghiệp
máy nén khí
tủ điện điều khiển
hệ thống HVAC

Trong các dây chuyền sản xuất hiện đại, khởi động từ Fuji đóng vai trò quan trọng trong việc kiểm soát và bảo vệ động cơ.

Lưu ý khi sử dụng khởi động từ Fuji

Mặc dù cấu tạo khởi động từ Fuji được thiết kế khá bền bỉ, người sử dụng vẫn cần chú ý một số vấn đề để thiết bị hoạt động lâu dài.

Lựa chọn contactor phù hợp với công suất động cơ
Kiểm tra điện áp cuộn dây trước khi lắp đặt
Lắp đặt trong tủ điện có hệ thống thông gió tốt
Thường xuyên kiểm tra tiếp điểm và vệ sinh thiết bị

Những lưu ý này sẽ giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ.

Kết luận

Hiểu rõ cấu tạo khởi động từ Fuji giúp người sử dụng dễ dàng lựa chọn, lắp đặt và bảo trì thiết bị trong hệ thống điện. Với thiết kế gồm nhiều bộ phận quan trọng như cuộn dây, lõi sắt, tiếp điểm và lò xo phản hồi, khởi động từ Fuji có khả năng đóng cắt điện nhanh chóng và ổn định.

Nhờ những ưu điểm vượt trội trong cấu tạo khởi động từ Fuji, thiết bị này đã trở thành một trong những giải pháp điều khiển động cơ được sử dụng phổ biến trong các nhà máy và hệ thống điện công nghiệp hiện nay.
