Khởi động từ Fuji SC-03 AC220V giải pháp điều khiển động cơ hiệu quả

Khởi động từ Fuji SC-03 AC220V là thiết bị đóng cắt điện được sử dụng phổ biến trong các hệ thống tủ điện điều khiển động cơ hiện nay. Sản phẩm được sản xuất bởi Fuji Electric – thương hiệu thiết bị điện nổi tiếng đến từ Nhật Bản, được nhiều kỹ sư và doanh nghiệp tin tưởng sử dụng trong các hệ thống điện công nghiệp.

Nhờ thiết kế bền bỉ, khả năng đóng cắt ổn định và tuổi thọ cao, khởi động từ Fuji SC-03 AC220V thường được lắp đặt trong các tủ điện điều khiển máy bơm, quạt công nghiệp, máy nén khí hoặc dây chuyền sản xuất. Với cuộn hút điện áp AC220V phổ biến, thiết bị có thể dễ dàng tích hợp vào nhiều hệ thống điện khác nhau mà không cần thay đổi nguồn điều khiển.

Việc lựa chọn khởi động từ Fuji SC-03 AC220V phù hợp sẽ giúp hệ thống điện hoạt động ổn định, giảm thiểu sự cố và nâng cao hiệu quả vận hành của toàn bộ thiết bị.

Mô tả khởi động từ Fuji SC-03 AC220V

Khởi động từ Fuji SC-03 AC220V là dòng contactor điện từ được thiết kế để điều khiển dòng điện trong các mạch động lực. Thiết bị hoạt động dựa trên nguyên lý điện từ, cho phép đóng và ngắt dòng điện công suất lớn thông qua tín hiệu điều khiển điện áp thấp.

Khi cuộn dây của khởi động từ Fuji SC-03 AC220V được cấp điện 220V, từ trường sinh ra sẽ hút lõi sắt di động. Lực hút này khiến các tiếp điểm chính đóng lại, cho phép dòng điện đi qua và cấp nguồn cho thiết bị tải như động cơ điện.

Khi nguồn điện điều khiển bị ngắt, lực hút điện từ mất đi và lò xo phản hồi sẽ đưa lõi sắt trở về vị trí ban đầu. Các tiếp điểm mở ra và mạch điện bị ngắt. Nhờ cơ chế này, khởi động từ Fuji SC-03 AC220V giúp điều khiển quá trình khởi động và dừng thiết bị điện một cách an toàn.

Thiết bị được thiết kế với kích thước nhỏ gọn, dễ dàng lắp đặt trong tủ điện và có thể hoạt động ổn định trong môi trường công nghiệp với tần suất đóng cắt cao.

Thông số kỹ thuật Khởi động từ Fuji SC-03 AC220V

Dòng điện định mức (Ie): 9A
Số cực: 3P
Tiếp điểm chính: 3NO
Điện áp cuộn dây: AC220V
Tiếp điểm phụ tích hợp: 1NO
Phụ kiện đi kèm: Không

Phụ kiện mở rộng (mua riêng): SZ-A02, SZ-A11, SZ-A20, SZ-A22, SZ-A31, SZ-A40, SZ-AS1, SZ-RM

Rơ le nhiệt tương thích (mua riêng): TR-0N các dải dòng 0.1–0.15A, 0.13–0.2A, 0.15–0.24A, 0.2–0.3A

Công suất động cơ tham khảo: 5.5kW
Tần số hoạt động: 50Hz / 60Hz
Loại dòng điện: AC
Điện áp định mức: 660VAC

Kiểu đấu nối: Đấu dây bằng vít
Kiểu lắp đặt: Gắn trên thanh ray DIN

Nhiệt độ môi trường làm việc: -5°C đến 40°C
Độ ẩm môi trường cho phép: 45% – 85%

Khối lượng sản phẩm: 340g

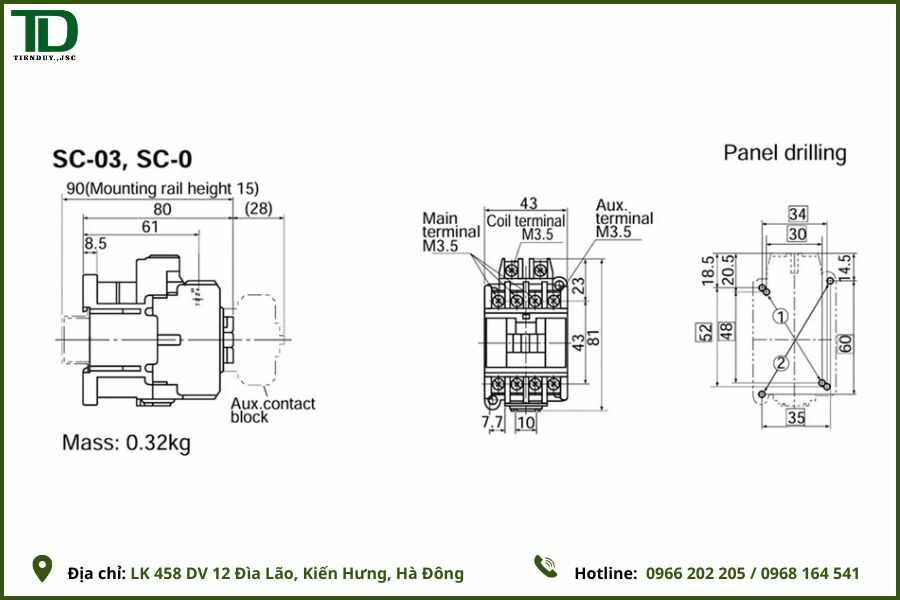

Kích thước sản phẩm
Chiều rộng: 53mm
Chiều cao: 81mm
Chiều sâu: 90mm

Tiêu chuẩn chứng nhận: CCC, CE, CSA, EN, IEC, JIS, UL

Mô tả thêm về thông số kỹ thuật

Khởi động từ Fuji SC-03 AC220V được thiết kế với dòng điện định mức 9A, phù hợp cho các hệ thống điều khiển động cơ công suất nhỏ và trung bình. Với cấu hình 3 cực chính và 3 tiếp điểm thường mở, thiết bị đảm bảo khả năng đóng cắt ổn định cho các hệ thống điện 3 pha trong công nghiệp.

Cuộn dây điều khiển sử dụng điện áp AC220V giúp thiết bị dễ dàng tích hợp vào các tủ điện điều khiển phổ biến tại Việt Nam. Ngoài ra, contactor Fuji SC-03 còn có thể kết hợp với nhiều loại tiếp điểm phụ và rơ le nhiệt để mở rộng chức năng điều khiển và bảo vệ động cơ.

Thiết bị được thiết kế để lắp đặt trên thanh ray DIN trong tủ điện, giúp việc thi công và bảo trì trở nên thuận tiện hơn. Với kích thước nhỏ gọn và trọng lượng nhẹ, khởi động từ Fuji SC-03 AC220V rất phù hợp cho các tủ điện điều khiển máy bơm, quạt công nghiệp, hệ thống thông gió và các dây chuyền sản xuất.

Nhờ đạt nhiều tiêu chuẩn quốc tế như IEC, CE, UL và JIS, khởi động từ Fuji SC-03 AC220V đảm bảo độ an toàn và độ tin cậy cao trong quá trình vận hành lâu dài trong môi trường công nghiệp.

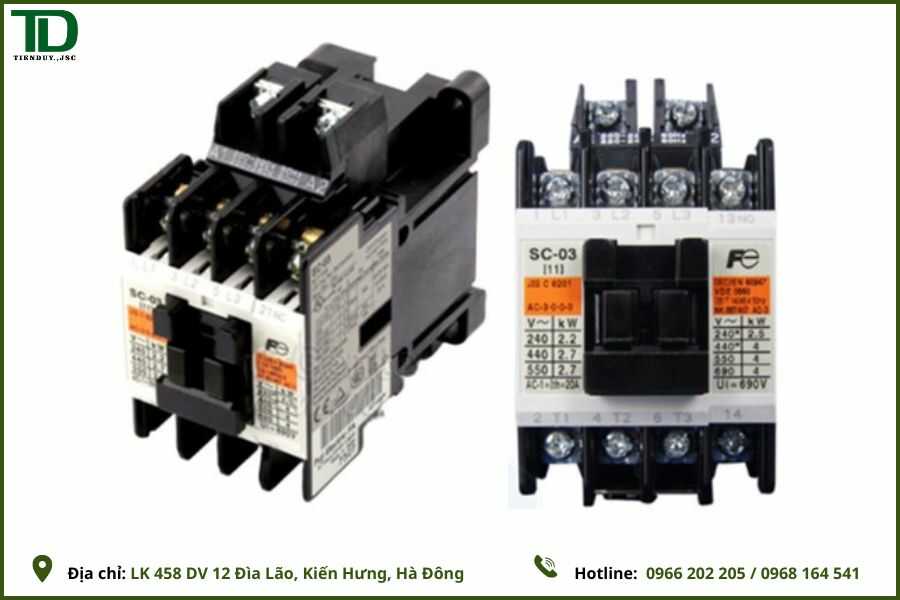

Cấu tạo của khởi động từ Fuji SC-03 AC220V

Khởi động từ Fuji SC-03 AC220V được cấu tạo từ nhiều bộ phận quan trọng giúp đảm bảo quá trình đóng cắt điện diễn ra chính xác.

Cuộn dây điện từ là bộ phận tạo ra lực hút khi được cấp điện AC220V. Đây là thành phần quyết định hoạt động của thiết bị.

Lõi sắt tĩnh và lõi sắt động có nhiệm vụ truyền lực hút điện từ để đóng hoặc mở các tiếp điểm.

Tiếp điểm chính là nơi dòng điện công suất lớn đi qua để cấp nguồn cho động cơ hoặc thiết bị tải.

Tiếp điểm phụ được sử dụng trong mạch điều khiển để thực hiện chức năng duy trì mạch hoặc tạo liên động giữa các thiết bị.

Lò xo phản hồi giúp đưa hệ thống tiếp điểm trở về trạng thái ban đầu khi cuộn dây mất điện.

Nhờ cấu tạo chắc chắn và được gia công chính xác, khởi động từ Fuji SC-03 AC220V có độ bền cao và khả năng hoạt động ổn định trong thời gian dài.

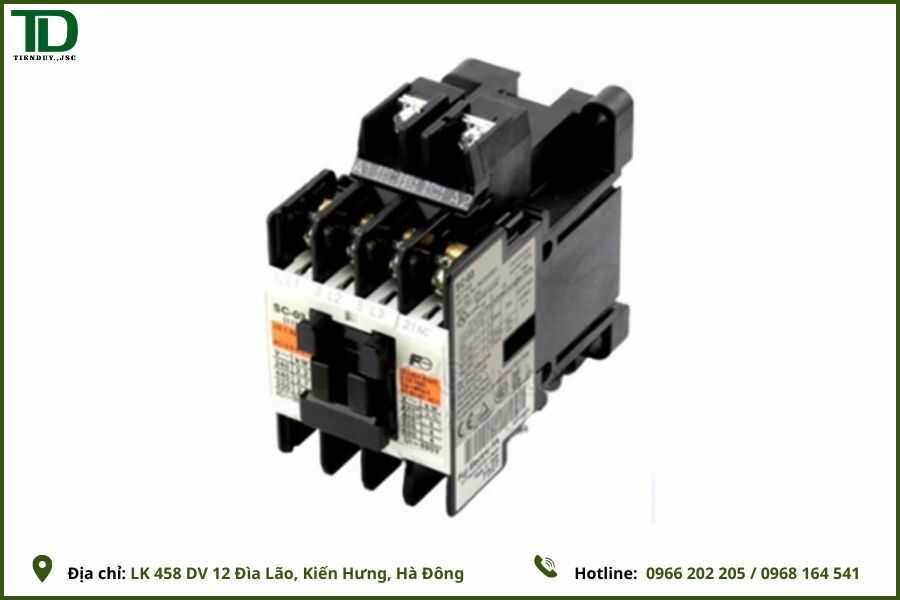

Ưu điểm nổi bật của khởi động từ Fuji SC-03 AC220V

Khởi động từ Fuji SC-03 AC220V được đánh giá cao trên thị trường nhờ nhiều ưu điểm nổi bật.

Thiết bị có độ bền cao do được sản xuất theo công nghệ Nhật Bản và tuân thủ các tiêu chuẩn chất lượng quốc tế.

Khả năng đóng cắt ổn định giúp hạn chế tình trạng hồ quang điện và giảm thiểu hao mòn tiếp điểm.

Thiết kế nhỏ gọn giúp việc lắp đặt trong tủ điện trở nên thuận tiện hơn.

Thiết bị dễ dàng kết hợp với rơ le nhiệt để tạo thành hệ thống bảo vệ động cơ hoàn chỉnh.

Nhờ những ưu điểm này, khởi động từ Fuji SC-03 AC220V trở thành lựa chọn phổ biến trong nhiều hệ thống điện công nghiệp.

Ứng dụng của khởi động từ Fuji SC-03 AC220V

Khởi động từ Fuji SC-03 AC220V được sử dụng trong nhiều hệ thống điện khác nhau nhờ khả năng vận hành ổn định.

Trong hệ thống bơm nước, thiết bị giúp điều khiển hoạt động của máy bơm theo tín hiệu từ tủ điều khiển.

Trong các nhà máy sản xuất, khởi động từ Fuji SC-03 AC220V được dùng để điều khiển động cơ của các máy móc và dây chuyền sản xuất.

Trong hệ thống thông gió và điều hòa không khí, thiết bị giúp điều khiển quạt công nghiệp và máy nén.

Ngoài ra khởi động từ Fuji SC-03 AC220V còn được sử dụng trong các tủ điện điều khiển của nhà xưởng, khu công nghiệp và các công trình xây dựng.

Hướng dẫn lắp đặt khởi động từ Fuji SC-03 AC220V

Việc lắp đặt đúng kỹ thuật giúp khởi động từ Fuji SC-03 AC220V hoạt động ổn định và an toàn.

Trước khi lắp đặt cần ngắt hoàn toàn nguồn điện để đảm bảo an toàn cho người thi công.

Tiếp theo cố định khởi động từ vào thanh ray hoặc vị trí lắp đặt trong tủ điện.

Đấu dây nguồn ba pha vào các tiếp điểm chính của thiết bị.

Đấu dây cuộn hút vào nguồn điều khiển AC220V theo sơ đồ mạch điện.

Nếu hệ thống có yêu cầu bảo vệ động cơ, nên lắp thêm rơ le nhiệt phía dưới khởi động từ.

Sau khi hoàn tất cần kiểm tra lại toàn bộ hệ thống dây dẫn trước khi cấp nguồn vận hành.

Đánh giá của kỹ sư về khởi động từ Fuji SC-03 AC220V

Theo nhiều kỹ sư điện, khởi động từ Fuji SC-03 AC220V là một trong những dòng contactor có độ ổn định cao trong phân khúc công suất nhỏ. Thiết bị hoạt động bền bỉ, khả năng đóng cắt nhanh và ít xảy ra hiện tượng cháy tiếp điểm.

Ngoài ra thiết kế của khởi động từ Fuji SC-03 AC220V khá tối ưu cho việc lắp đặt trong tủ điện. Các tiếp điểm được gia công chính xác giúp giảm điện trở tiếp xúc và tăng hiệu quả dẫn điện.

Chính vì vậy thiết bị thường được lựa chọn cho các hệ thống điều khiển động cơ trong nhà máy, xưởng sản xuất và nhiều công trình công nghiệp.

Một số lưu ý khi sử dụng khởi động từ Fuji SC-03 AC220V

Để đảm bảo thiết bị hoạt động lâu dài và ổn định, người dùng cần lưu ý một số vấn đề quan trọng.

Không nên sử dụng khởi động từ vượt quá dòng điện định mức của thiết bị.

Nên kiểm tra định kỳ tình trạng tiếp điểm để đảm bảo khả năng dẫn điện tốt.

Lắp đặt thiết bị trong môi trường khô ráo, tránh bụi bẩn và độ ẩm cao.

Kết hợp với các thiết bị bảo vệ như rơ le nhiệt để bảo vệ động cơ khỏi tình trạng quá tải.

Việc tuân thủ các lưu ý này sẽ giúp kéo dài tuổi thọ của khởi động từ Fuji SC-03 AC220V và đảm bảo hệ thống điện hoạt động an toàn.

Mua khởi động từ Fuji SC-03 AC220V chính hãng ở đâu

Nếu bạn đang tìm mua khởi động từ Fuji SC-03 AC220V chính hãng thì Thiết bị điện Tiến Duy là một trong những đơn vị cung cấp uy tín trên thị trường. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị điện công nghiệp, Tiến Duy cung cấp các sản phẩm Fuji Electric đảm bảo chất lượng và nguồn gốc rõ ràng.

Khách hàng khi mua khởi động từ Fuji SC-03 AC220V tại đây sẽ được tư vấn lựa chọn đúng thiết bị phù hợp với hệ thống điện. Ngoài ra đơn vị còn cung cấp nhiều thiết bị điện khác như rơ le nhiệt, aptomat và các phụ kiện tủ điện giúp hệ thống vận hành ổn định.

Kết luận

Khởi động từ Fuji SC-03 AC220V là thiết bị quan trọng trong các hệ thống điều khiển động cơ và tủ điện công nghiệp. Với chất lượng ổn định, độ bền cao và khả năng đóng cắt chính xác, thiết bị giúp đảm bảo an toàn và hiệu quả cho hệ thống điện.

Việc lựa chọn khởi động từ Fuji SC-03 AC220V chính hãng sẽ giúp tăng tuổi thọ thiết bị, giảm thiểu sự cố điện và đảm bảo quá trình vận hành của hệ thống diễn ra liên tục và ổn định.
