OMRONBiến Dòng CT: Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tế
Trong các hệ thống điện hiện đại, Biến dòng CT đóng vai trò đặc biệt quan trọng trong việc đo lường, giám sát và bảo vệ thiết bị điện. Đây là thành phần không thể thiếu trong tủ điện công nghiệp, nhà máy sản xuất, trung tâm thương mại hay các công trình hạ tầng quy mô lớn. Việc hiểu rõ nguyên lý hoạt động, cách lựa chọn và ứng dụng của biến dòng CT sẽ giúp doanh nghiệp tối ưu hiệu quả vận hành, giảm thiểu rủi ro và nâng cao độ an toàn cho hệ thống điện.

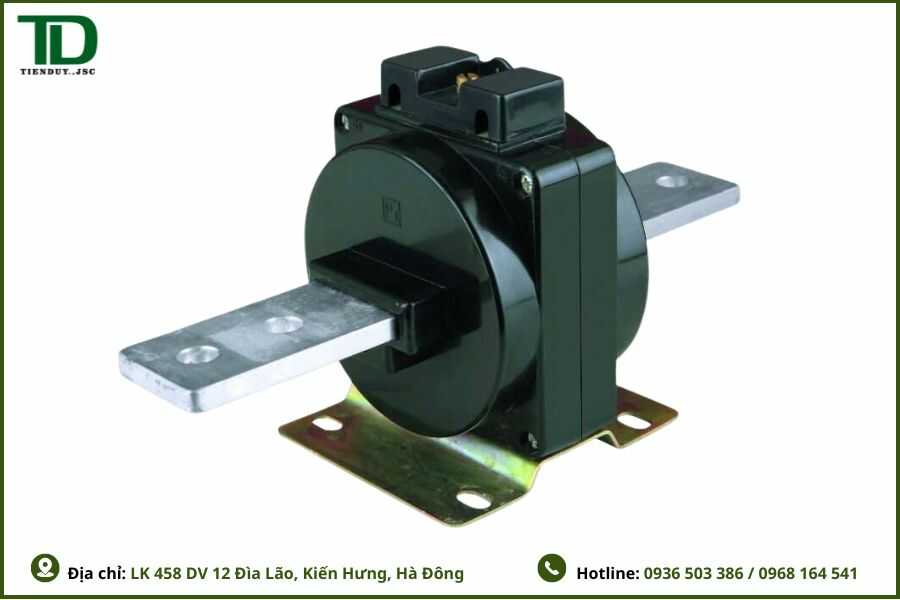

Biến dòng CT là gì?
Biến dòng CT (Current Transformer) là thiết bị dùng để chuyển đổi dòng điện lớn trong mạch điện xuống một giá trị nhỏ hơn theo tỷ lệ nhất định nhằm phục vụ cho việc đo lường, giám sát và bảo vệ.
Trong thực tế, dòng điện vận hành của hệ thống có thể lên đến hàng trăm hoặc hàng nghìn ampe. Các thiết bị đo như ampe kế, đồng hồ điện năng hay relay bảo vệ không thể kết nối trực tiếp với dòng điện lớn này. Vì vậy, biến dòng CT được sử dụng để hạ dòng điện về các mức tiêu chuẩn như 1A hoặc 5A.
Nhờ đó, hệ thống đo lường trở nên an toàn hơn, chính xác hơn và tiết kiệm chi phí thiết bị.
Cấu tạo của biến dòng CT
Biến dòng CT (Current Transformer) là thiết bị được thiết kế để chuyển đổi dòng điện lớn trong hệ thống điện thành dòng điện nhỏ hơn theo một tỷ lệ xác định, phục vụ cho mục đích đo lường, giám sát và bảo vệ. Đây là thành phần quan trọng trong các tủ điện công nghiệp, hệ thống phân phối điện và các thiết bị quản lý năng lượng.

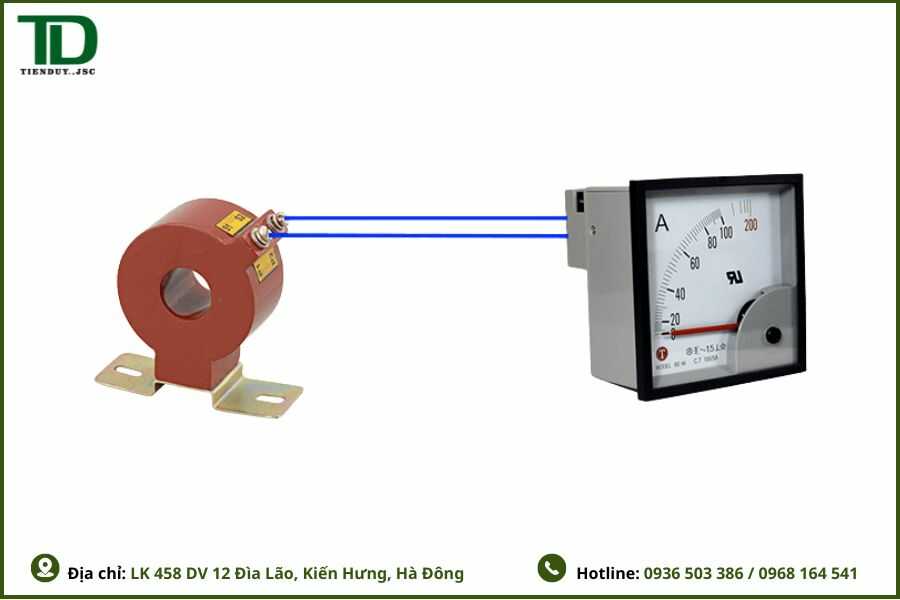

Về cấu tạo, biến dòng CT gồm lõi từ và các cuộn dây được quấn quanh lõi. Dây dẫn mang dòng điện chính hoặc thanh cái đóng vai trò như cuộn sơ cấp, trong khi cuộn thứ cấp được thiết kế với số vòng dây nhiều hơn để tạo ra dòng điện đầu ra theo tỷ số đã được tính toán trước. Nhờ nguyên lý cảm ứng điện từ, CT có thể giảm dòng điện từ hàng chục, hàng trăm hoặc hàng nghìn ampe xuống các mức tiêu chuẩn như 5A hoặc 1A.
Trên thị trường hiện nay có nhiều tỷ số biến dòng khác nhau như 100/5A, 150/5A, 200/5A, 300/5A, 100/1A hoặc 300/1A. Chẳng hạn, với biến dòng CT 100/5A, khi dòng điện chạy qua mạch sơ cấp đạt 100A thì dòng điện ở phía thứ cấp sẽ tương ứng là 5A. Tương tự, CT 300/1A sẽ chuyển đổi dòng điện 300A thành 1A ở đầu ra.

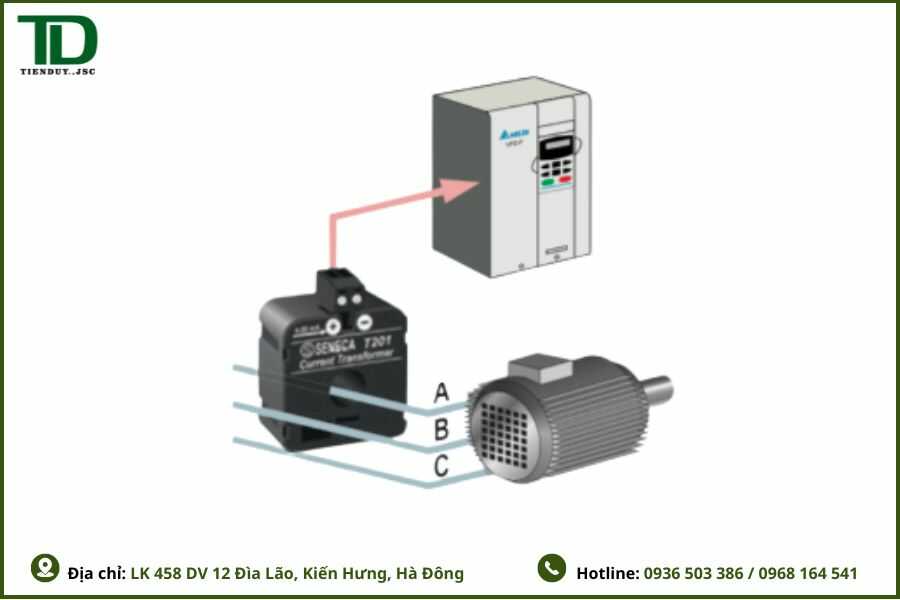

Dòng điện đầu ra từ biến dòng CT thường được kết nối với các thiết bị như ampe kế, đồng hồ đo điện năng, relay bảo vệ hoặc hệ thống giám sát điện năng. Đối với các bộ điều khiển hiện đại như PLC, biến tần hoặc bộ thu thập dữ liệu, tín hiệu 1A hoặc 5A từ CT thường cần đi qua bộ chuyển đổi tín hiệu để chuyển thành các chuẩn tín hiệu thông dụng như 4-20mA, 0-10V hoặc tín hiệu số, giúp hệ thống điều khiển có thể xử lý và hiển thị dữ liệu chính xác.
Đặc điểm của máy biến dòng CT

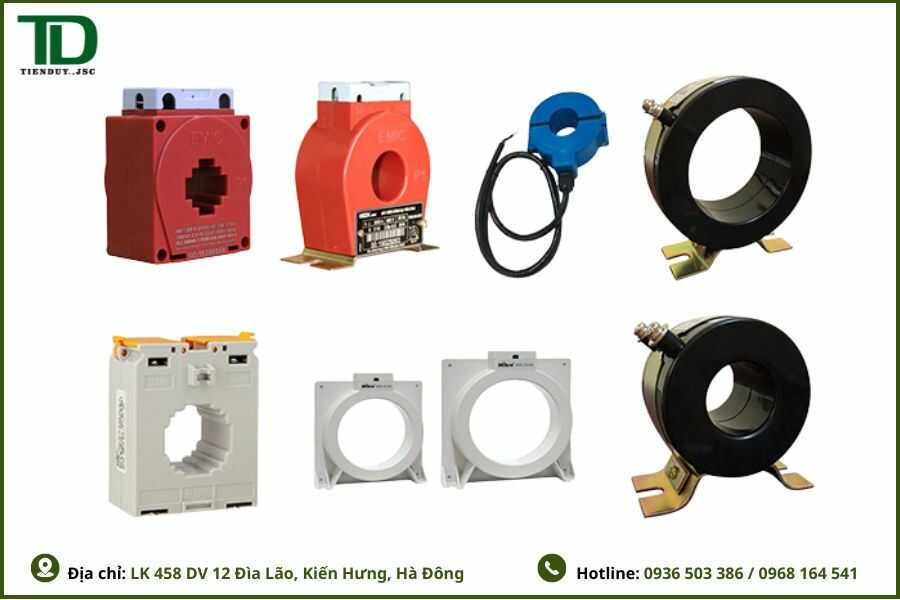

Biến dòng CT là thiết bị chuyên dùng để đo lường và giám sát dòng điện trong hệ thống điện. Khác với máy biến áp nguồn, CT không truyền tải công suất mà có nhiệm vụ chuyển đổi dòng điện lớn thành các mức tiêu chuẩn như 1A hoặc 5A để phục vụ đo lường và bảo vệ.
Đặc điểm nổi bật của biến dòng CT là cuộn sơ cấp thường có rất ít vòng dây, thậm chí chỉ là một thanh dẫn hoặc dây dẫn đi xuyên qua lõi từ. Trong khi đó, cuộn thứ cấp được quấn nhiều vòng quanh lõi từ nhằm tạo ra dòng điện đầu ra theo tỷ lệ biến dòng xác định.
Nhờ sử dụng lõi từ có độ từ thẩm cao, biến dòng CT cho độ chính xác tốt, hoạt động ổn định và dễ dàng kết nối với các thiết bị như ampe kế, đồng hồ điện năng hoặc relay bảo vệ. Với thiết kế nhỏ gọn và độ bền cao, CT được ứng dụng rộng rãi trong tủ điện công nghiệp, trạm biến áp, nhà máy và hệ thống quản lý năng lượng.
Nguyên lý hoạt động của biến dòng CT

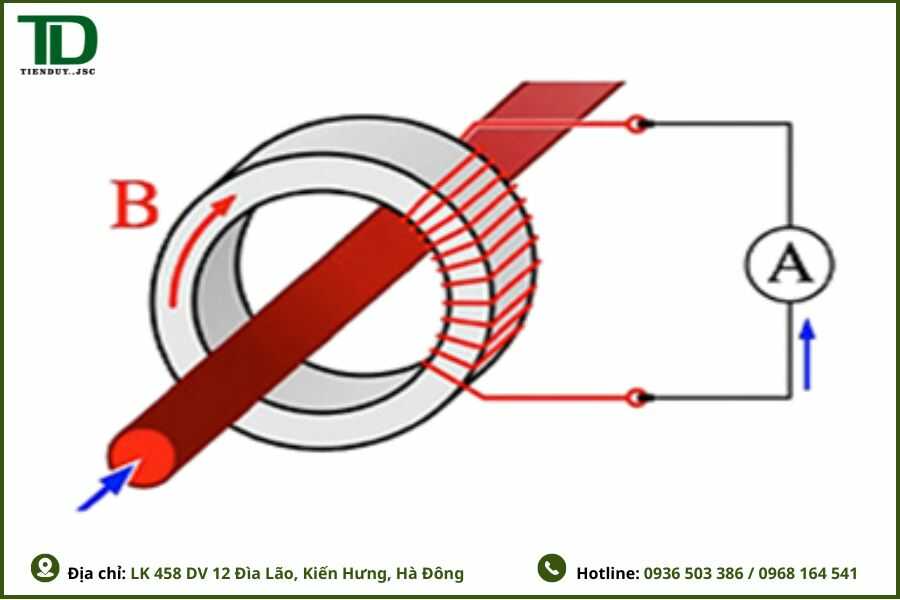

Biến dòng CT hoạt động dựa trên hiện tượng cảm ứng điện từ để chuyển đổi dòng điện lớn trong hệ thống thành dòng điện nhỏ hơn theo một tỷ lệ xác định. Khi dòng điện xoay chiều đi qua cuộn sơ cấp hoặc dây dẫn xuyên tâm CT, từ trường biến thiên sẽ được tạo ra quanh lõi từ. Từ trường này tác động lên cuộn thứ cấp và sinh ra dòng điện cảm ứng tương ứng.
Giá trị dòng điện ở đầu ra phụ thuộc vào tỷ số biến dòng được thiết kế sẵn. Nhờ đó, các thiết bị đo lường và bảo vệ có thể theo dõi chính xác dòng điện thực tế mà không cần kết nối trực tiếp với nguồn điện có cường độ lớn.
Trong điều kiện vận hành bình thường, cuộn thứ cấp của CT luôn được kết nối với tải như đồng hồ đo điện, ampe kế hoặc relay bảo vệ. Việc để hở mạch thứ cấp khi CT đang hoạt động có thể làm xuất hiện điện áp cảm ứng cao, gây mất an toàn cho người sử dụng và ảnh hưởng đến thiết bị trong hệ thống.
Tỷ số biến dòng có thể được thiết kế theo nhiều cấp khác nhau như 100/5A, 200/5A hoặc 300/1A để đáp ứng yêu cầu đo lường và giám sát của từng ứng dụng cụ thể.
Vai trò của biến dòng CT trong hệ thống điện

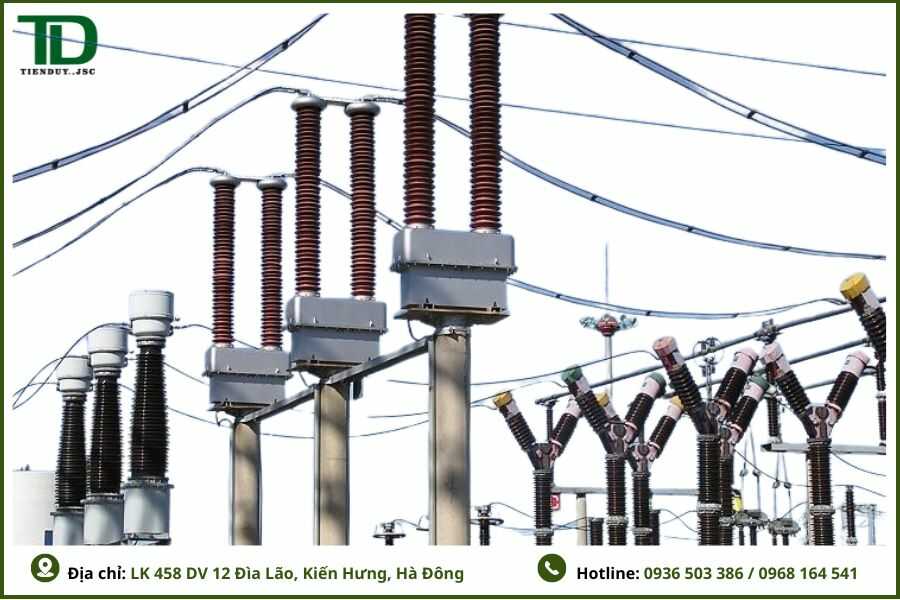

Biến dòng CT không chỉ phục vụ đo lường mà còn mang nhiều chức năng quan trọng khác.
Đo lường dòng điện
Giúp đồng hồ đo điện hoạt động chính xác ngay cả khi dòng tải rất lớn.
Bảo vệ thiết bị điện
Relay bảo vệ nhận tín hiệu từ biến dòng CT để phát hiện các sự cố như:
- Quá tải
- Ngắn mạch
- Chạm đất
- Mất pha
Khi xảy ra sự cố, relay sẽ gửi tín hiệu cắt đến MCCB hoặc ACB nhằm bảo vệ toàn bộ hệ thống.
Giám sát năng lượng
Biến dòng CT được sử dụng trong các hệ thống quản lý điện năng nhằm theo dõi mức tiêu thụ điện của từng khu vực hoặc từng dây chuyền sản xuất.
Các loại biến dòng CT phổ biến hiện nay

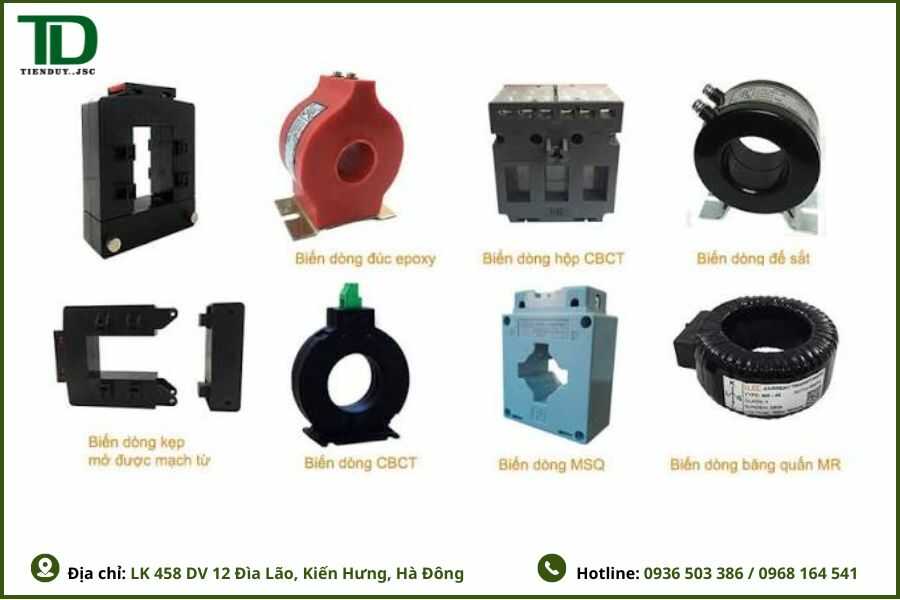

Tùy theo mục đích sử dụng, biến dòng CT được chia thành nhiều loại khác nhau.
Biến dòng CT đo lường
Được thiết kế với độ chính xác cao phục vụ các thiết bị đo lường điện năng.
Ứng dụng:
- Đồng hồ đo điện
- Hệ thống BMS
- Hệ thống EMS
Biến dòng CT bảo vệ
Loại này ưu tiên khả năng làm việc ổn định khi xảy ra dòng sự cố lớn.
Ứng dụng:
- Relay bảo vệ
- Trạm biến áp
- Hệ thống phân phối điện
Biến dòng CT dạng vòng
Có thiết kế dạng hình xuyến giúp lắp đặt nhanh chóng.
Ưu điểm:
- Tiết kiệm không gian
- Dễ thi công
- Độ ổn định cao
Biến dòng CT mở
Cho phép lắp đặt mà không cần tháo dây dẫn.
Thường được sử dụng trong các công trình cải tạo hoặc nâng cấp hệ thống điện.
Cách lựa chọn biến dòng CT phù hợp
Việc lựa chọn biến dòng CT đúng thông số là yếu tố quan trọng giúp hệ thống đo lường hoạt động chính xác, đồng thời đảm bảo an toàn cho các thiết bị điện. Nếu chọn sai tỷ số biến dòng, kết quả đo có thể bị sai lệch hoặc làm giảm hiệu quả giám sát và bảo vệ của toàn bộ hệ thống.
Trước khi chọn biến dòng CT, cần xác định chính xác dòng điện tải thực tế cũng như dòng điện lớn nhất có thể xuất hiện trong quá trình vận hành. Thông thường, giá trị định mức của CT nên bằng hoặc lớn hơn dòng điện tải tính toán để tránh tình trạng quá tải cho thiết bị.
Xác định dòng điện tải của hệ thống
Đối với hệ thống điện 3 pha, người dùng có thể tính dòng điện vận hành dựa trên công suất và điện áp của hệ thống. Việc xác định đúng dòng tải giúp lựa chọn được tỷ số biến dòng phù hợp với nhu cầu sử dụng.
Các thông số cần biết bao gồm:
- Công suất của tải (S)
- Điện áp hoạt động của hệ thống (U)
- Hệ số công suất (Cos) nếu có
Trong thực tế, hệ số công suất có thể được cải thiện bằng cách sử dụng tụ bù nhằm giảm tổn thất điện năng và tối ưu hiệu suất vận hành.
Lựa chọn tỷ số biến dòng phù hợp
Sau khi tính được dòng điện tải, nên lựa chọn biến dòng CT có dòng sơ cấp bằng hoặc cao hơn mức dòng điện thực tế. Điều này giúp thiết bị hoạt động ổn định và duy trì độ chính xác trong quá trình đo lường.
Ví dụ, nếu dòng điện tính toán của hệ thống vào khoảng 150A thì có thể lựa chọn các mức CT tiêu chuẩn như:
- CT 150/5A
- CT 200/5A
Trong trường hợp này, CT 200/5A thường được ưu tiên hơn vì có thêm khoảng dự phòng khi tải tăng trong tương lai.
Đồng bộ với thiết bị đo lường
Một nguyên tắc quan trọng khi sử dụng biến dòng CT là các thiết bị đo hoặc giám sát phải tương thích với dòng điện đầu ra của CT. Nếu CT có đầu ra 5A thì đồng hồ đo, relay hoặc bộ giám sát cũng cần hỗ trợ chuẩn tín hiệu 5A. Tương tự, CT đầu ra 1A phải kết hợp với thiết bị nhận tín hiệu 1A.
Việc đồng bộ thông số giữa CT và thiết bị đo giúp đảm bảo kết quả hiển thị chính xác và hạn chế các sai số không mong muốn.
Lưu ý khi lựa chọn biến dòng CT
Để đạt hiệu quả sử dụng tốt nhất, người dùng nên lưu ý một số vấn đề sau:
- Chọn tỷ số biến dòng phù hợp với dòng tải thực tế.
- Dự phòng công suất cho khả năng mở rộng hệ thống trong tương lai.
- Lựa chọn cấp chính xác theo yêu cầu đo lường hoặc bảo vệ.
- Đảm bảo kích thước cửa sổ CT phù hợp với dây dẫn hoặc thanh cái.
- Ưu tiên sử dụng biến dòng CT chính hãng để đảm bảo độ bền và độ ổn định lâu dài.
Việc lựa chọn đúng biến dòng CT ngay từ đầu không chỉ giúp nâng cao độ chính xác của hệ thống đo lường mà còn giảm chi phí bảo trì, hạn chế sự cố và đảm bảo vận hành an toàn cho toàn bộ hệ thống điện.
Những lỗi thường gặp khi sử dụng biến dòng CT
Nhiều hệ thống điện gặp sự cố do lắp đặt hoặc lựa chọn CT không đúng.
Một số lỗi phổ biến gồm:
- Chọn sai tỷ số biến dòng
- Đấu ngược cực tính
- Để hở mạch thứ cấp khi đang vận hành
- Chọn sai cấp chính xác
- Lắp đặt không đúng kỹ thuật
Các lỗi này có thể khiến kết quả đo bị sai lệch hoặc gây nguy hiểm cho người vận hành.
Ứng dụng thực tế của biến dòng CT
Hiện nay biến dòng CT được ứng dụng rộng rãi trong nhiều lĩnh vực.
Nhà máy sản xuất
Giám sát tải động cơ, dây chuyền sản xuất và hệ thống phân phối điện.
Tòa nhà thương mại
Theo dõi điện năng tiêu thụ của từng khu vực nhằm tối ưu chi phí vận hành.
Trạm biến áp
Kết hợp relay bảo vệ để giám sát và bảo vệ hệ thống điện.
Hệ thống năng lượng mặt trời
Đo lường và quản lý dòng điện trong các hệ thống điện mặt trời công nghiệp.
Mua biến dòng CT chính hãng ở đâu?
Khi lựa chọn biến dòng CT, yếu tố quan trọng không chỉ nằm ở chất lượng sản phẩm mà còn ở đơn vị cung cấp.
Là đơn vị chuyên cung cấp thiết bị điện công nghiệp và phân phối chính hãng Việt Nam, Tiến Duy cung cấp đa dạng các dòng biến dòng CT đáp ứng nhu cầu từ công trình dân dụng đến dự án công nghiệp quy mô lớn.
Khách hàng nên ưu tiên lựa chọn sản phẩm chính hãng để đảm bảo:
- Độ chính xác đo lường
- Tuổi thọ thiết bị
- Chính sách bảo hành đầy đủ
- Hỗ trợ kỹ thuật chuyên sâu
Kết luận
Biến dòng CT là thiết bị không thể thiếu trong các hệ thống điện hiện đại, giúp đo lường, giám sát và bảo vệ thiết bị điện hiệu quả. Việc lựa chọn đúng chủng loại, tỷ số và chất lượng sản phẩm sẽ góp phần nâng cao độ an toàn cũng như tối ưu chi phí vận hành lâu dài. Trong số các thương hiệu hiện nay, ILEC là lựa chọn được nhiều doanh nghiệp tin tưởng nhờ độ chính xác cao, độ bền vượt trội và khả năng hoạt động ổn định trong môi trường công nghiệp.
