OMRONBiến tần FUJI ACE FRN0029E2S-4G giải pháp điều khiển động cơ hiệu quả cho công nghiệp
Biến tần FUJI ACE đang là một trong những thiết bị điều khiển động cơ được nhiều doanh nghiệp lựa chọn nhờ độ ổn định cao, tiết kiệm điện năng và khả năng vận hành bền bỉ trong môi trường công nghiệp.
Model FRN0029E2S-4G là một trong những sản phẩm tiêu biểu của dòng biến tần này, được thiết kế để tối ưu hiệu suất hoạt động của động cơ và giúp hệ thống máy móc vận hành ổn định hơn. Với thiết kế nhỏ gọn, dễ lắp đặt và nhiều tính năng bảo vệ thông minh, Biến tần FUJI ACE FRN0029E2S-4G đang được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và tự động hóa.

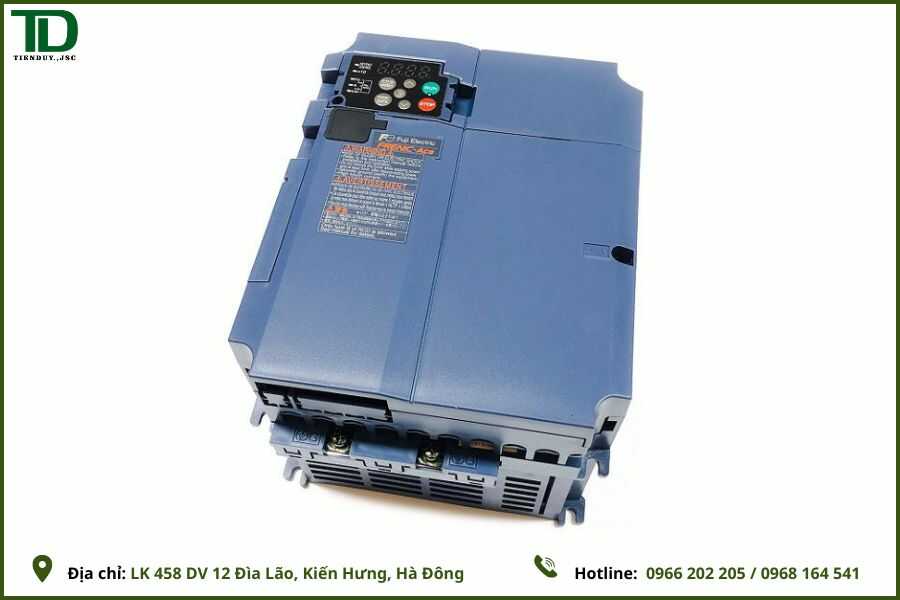

Tổng quan về Biến tần FUJI ACE
Biến tần FUJI ACE là dòng biến tần được thiết kế để điều khiển tốc độ động cơ xoay chiều bằng cách thay đổi tần số và điện áp cấp cho động cơ. Nhờ đó, thiết bị giúp kiểm soát tốc độ vận hành của động cơ một cách linh hoạt và chính xác hơn so với phương pháp điều khiển truyền thống.
Một trong những ưu điểm nổi bật của Biến tần FUJI ACE là khả năng vận hành ổn định, tiết kiệm điện năng và giảm hao mòn cơ khí cho hệ thống. Khi sử dụng biến tần, động cơ không cần khởi động trực tiếp với dòng điện lớn mà được khởi động mềm, giúp giảm tải cho hệ thống điện và kéo dài tuổi thọ thiết bị.
Ngoài ra, Biến tần FUJI ACE còn được tích hợp nhiều chức năng bảo vệ như bảo vệ quá tải, quá dòng, quá áp, thấp áp và quá nhiệt. Những tính năng này giúp hệ thống hoạt động an toàn hơn và hạn chế các sự cố trong quá trình vận hành.
Nếu bạn đang tìm hiểu thêm các dòng biến tần cùng thương hiệu, có thể tham khảo thêm: Các dòng biến tần

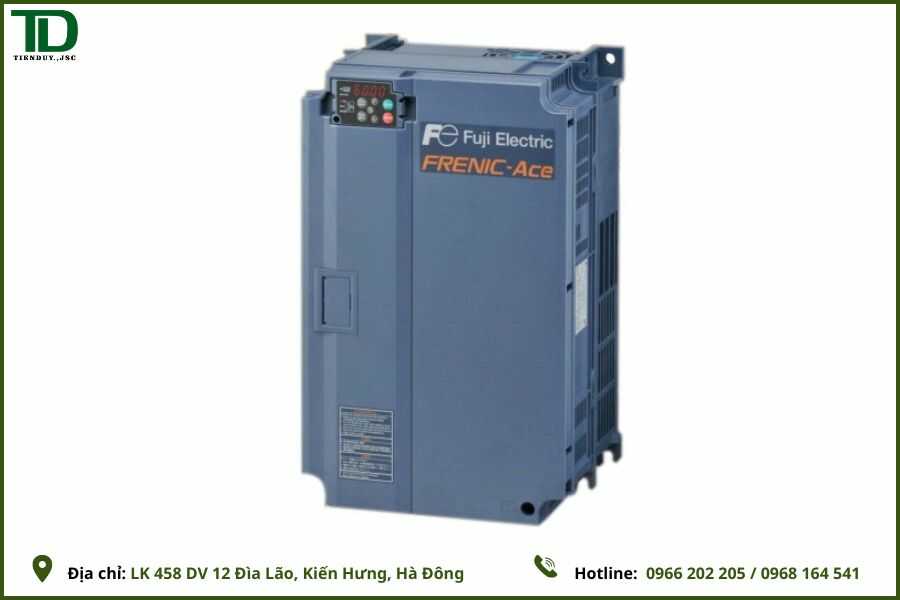

Giới thiệu chi tiết Biến tần FUJI ACE FRN0029E2S-4G
FRN0029E2S-4G là model thuộc dòng Biến tần FUJI ACE được thiết kế dành cho các hệ thống động cơ công nghiệp có công suất trung bình. Thiết bị được tối ưu để đảm bảo hiệu suất vận hành cao nhưng vẫn giữ mức chi phí đầu tư hợp lý.
Biến tần FUJI ACE FRN0029E2S-4G thường được sử dụng trong các hệ thống như băng tải sản xuất, quạt công nghiệp, máy bơm nước, máy đóng gói, máy chế biến thực phẩm và nhiều loại máy móc tự động khác.
Nhờ khả năng điều chỉnh tốc độ linh hoạt, FRN0029E2S-4G giúp tối ưu quy trình sản xuất và giảm tiêu thụ điện năng. Đây là một giải pháp hiệu quả cho các doanh nghiệp muốn nâng cao hiệu suất vận hành của hệ thống máy móc.
Bạn có thể xem thêm các dòng biến tần khác tại: Cửa hàng Tiến Duy

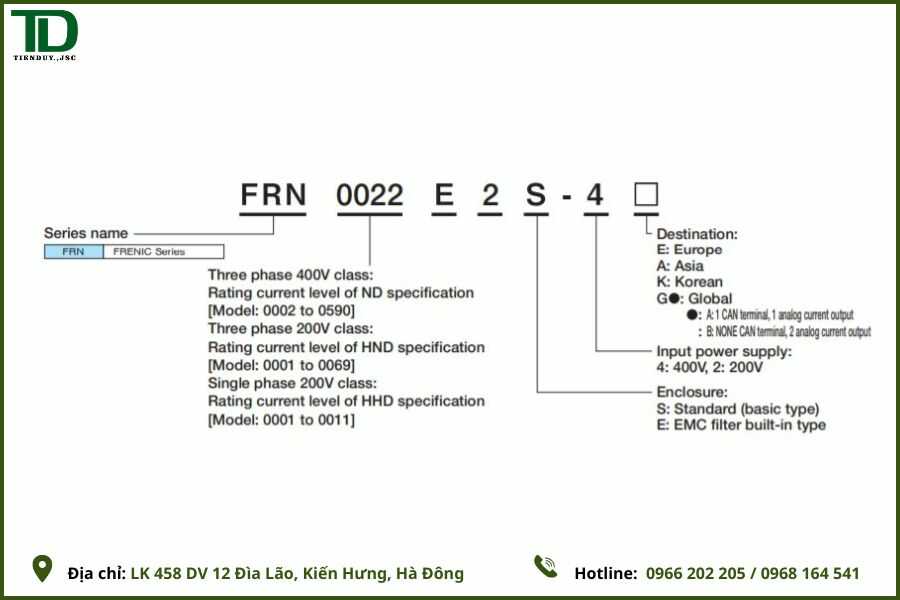

Diễn giải mã hàng FRN0029E2S-4G
Để hiểu rõ hơn về sản phẩm, người dùng cần nắm được ý nghĩa của mã model trên thiết bị. Mỗi ký tự trong mã FRN0029E2S-4G đều mang một ý nghĩa riêng.
FRN là ký hiệu của dòng biến tần FRENIC do Fuji Electric sản xuất. Đây là dòng biến tần công nghiệp được sử dụng phổ biến trong nhiều hệ thống tự động hóa.
0029 thể hiện dòng điện định mức của biến tần. Con số này cho biết thiết bị có dòng điện định mức khoảng 29A, phù hợp với động cơ có công suất khoảng 11kW.
E2 là ký hiệu của dòng sản phẩm ACE series. Đây là dòng biến tần phổ thông được thiết kế để đáp ứng nhu cầu điều khiển động cơ cơ bản trong công nghiệp.
S là ký hiệu của kiểu vỏ tiêu chuẩn. Thiết kế này phù hợp để lắp đặt trong tủ điện công nghiệp.
4 thể hiện điện áp nguồn cấp của biến tần. Trong trường hợp này là nguồn điện 3 pha 380V đến 480V.
G là ký hiệu phiên bản tiêu chuẩn dành cho thị trường toàn cầu.
Nhờ cấu trúc mã rõ ràng này, người dùng có thể dễ dàng xác định thông số cơ bản của Biến tần FUJI ACE FRN0029E2S-4G.

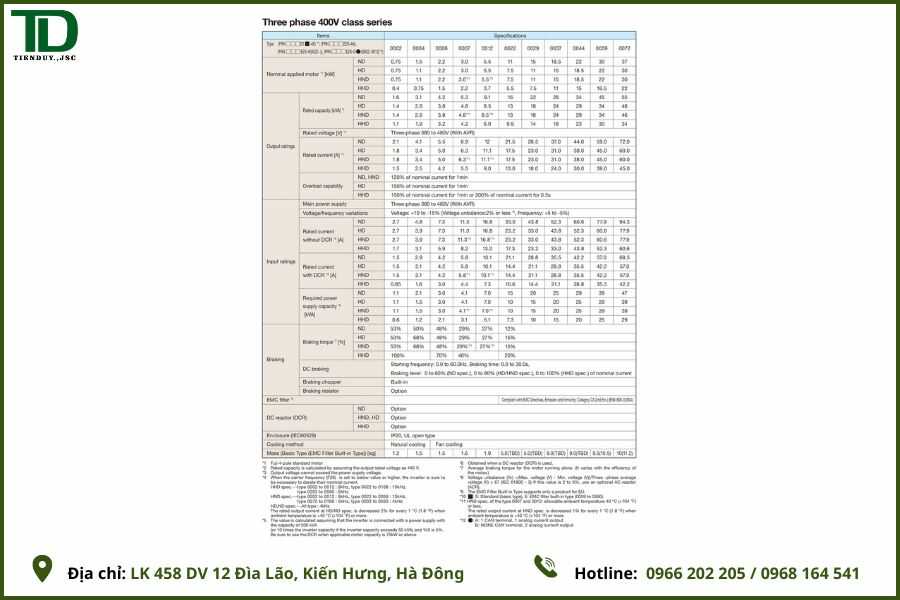

Thông số kỹ thuật Biến tần FUJI ACE FRN0029E2S-4G
Nguồn cấp đầu vào: 3 pha 380 – 480V, tần số 50/60Hz
Công suất động cơ: 11kW – 15kW
Dòng điện đầu ra định mức: khoảng 29A
Điện áp đầu ra: 3 pha 0 – 480V
Tần số đầu ra: 0 – 400Hz
Phương pháp điều khiển: V/F Control
Khả năng quá tải: 150% trong 60 giây
Ngõ vào điều khiển: Digital input
Ngõ vào analog: 0 – 10V hoặc 4 – 20mA
Ngõ ra: Relay output và transistor output
Chuẩn bảo vệ: IP20
Phương pháp làm mát: Quạt làm mát cưỡng bức
Nhiệt độ môi trường hoạt động: -10°C đến 50°C
Trọng lượng: khoảng 5 kg

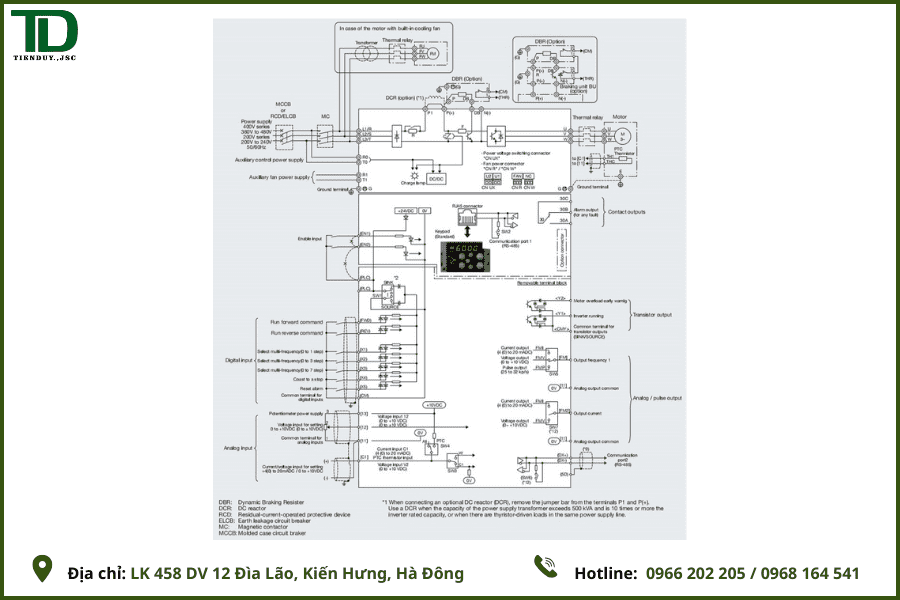

Sơ đồ đấu dây Biến tần FUJI ACE FRN0029E2S-4G
Sơ đồ đấu dây của Biến tần FUJI ACE FRN0029E2S-4G được chia thành hai phần chính gồm mạch lực và mạch điều khiển. Việc đấu dây đúng kỹ thuật giúp biến tần hoạt động ổn định, đảm bảo an toàn cho thiết bị và động cơ trong quá trình vận hành.
Đấu dây mạch lực của Biến tần FUJI ACE FRN0029E2S-4G
Mạch lực là phần kết nối nguồn điện và động cơ với biến tần. Các cổng đấu dây chính trong mạch lực gồm các terminal nguồn vào, đầu ra động cơ và cổng nối đất.
Các cổng nguồn vào gồm L1/R, L2/S và L3/T. Đây là ba cực dùng để cấp nguồn điện 3 pha cho biến tần. Nguồn điện cấp vào thường là 3 pha 380V đến 480V với tần số 50Hz hoặc 60Hz. Khi đấu dây cần đảm bảo đúng thứ tự pha để hệ thống vận hành ổn định.
Các cổng đầu ra gồm U, V và W. Đây là ba cực đầu ra của biến tần để cấp điện cho động cơ 3 pha. Dây từ động cơ sẽ được nối trực tiếp vào ba cực này. Khi đấu dây cần đảm bảo đúng thứ tự pha để tránh hiện tượng động cơ quay ngược hoặc hoạt động không đúng hướng.
Cổng G là cổng nối đất của biến tần. Việc nối đất đúng kỹ thuật giúp đảm bảo an toàn điện và hạn chế nhiễu điện từ trong hệ thống.
Ngoài ra trong mạch lực còn có các cổng như P(+), N(-) hoặc DB dùng để kết nối điện trở hãm hoặc cuộn kháng DC khi cần thiết. Những cổng này thường được sử dụng trong các hệ thống cần hãm động cơ nhanh hoặc giảm nhiễu điện.
Đấu dây mạch điều khiển của Biến tần FUJI ACE FRN0029E2S-4G
Mạch điều khiển được sử dụng để điều khiển hoạt động của biến tần như chạy thuận, chạy nghịch, điều chỉnh tốc độ hoặc kết nối với hệ thống điều khiển bên ngoài.
Các cổng điều khiển cơ bản gồm FWD và REV. Cổng FWD dùng để điều khiển động cơ quay thuận, trong khi cổng REV dùng để điều khiển động cơ quay ngược.
Các cổng X1, X2, X3, X4 và X5 là các ngõ vào digital có thể lập trình để thực hiện nhiều chức năng khác nhau như chạy nhiều cấp tốc độ, dừng khẩn cấp hoặc chuyển chế độ hoạt động.
CM là chân chung của các tín hiệu digital input. Khi đấu dây các công tắc hoặc tín hiệu điều khiển, chân CM sẽ được dùng làm điểm chung cho các mạch điều khiển.
Biến tần FUJI ACE FRN0029E2S-4G còn hỗ trợ các cổng analog để điều chỉnh tốc độ động cơ. Các cổng này bao gồm ngõ vào điện áp 0 đến 10VDC hoặc tín hiệu dòng 4 đến 20mA. Người dùng có thể kết nối biến trở hoặc tín hiệu từ PLC để điều chỉnh tốc độ động cơ một cách linh hoạt.
Ngoài ra biến tần còn có các cổng đầu ra như Y1 và Y2 để xuất tín hiệu trạng thái hoạt động, cảnh báo hoặc điều khiển thiết bị bên ngoài.
Nguyên tắc khi đấu dây Biến tần FUJI ACE FRN0029E2S-4G
Khi đấu dây cho biến tần cần tuân thủ một số nguyên tắc quan trọng để đảm bảo an toàn và độ bền của thiết bị.
Nguồn điện cấp vào phải đúng điện áp và đúng số pha theo thông số của biến tần.
Không được đấu nguồn điện trực tiếp vào các cổng U, V, W vì đây là đầu ra của biến tần dành cho động cơ. Nếu đấu sai có thể gây hư hỏng thiết bị.
Luôn ngắt nguồn điện hoàn toàn trước khi thực hiện đấu dây hoặc bảo trì thiết bị.
Sử dụng dây điện đúng tiết diện theo khuyến cáo của nhà sản xuất để đảm bảo dòng điện truyền tải ổn định.
Thực hiện nối đất cho biến tần và động cơ để đảm bảo an toàn điện và giảm nhiễu trong hệ thống.
Việc đấu dây đúng theo sơ đồ của Biến tần FUJI ACE FRN0029E2S-4G sẽ giúp thiết bị vận hành ổn định, nâng cao tuổi thọ của động cơ và đảm bảo hiệu quả cho toàn bộ hệ thống điều khiển.

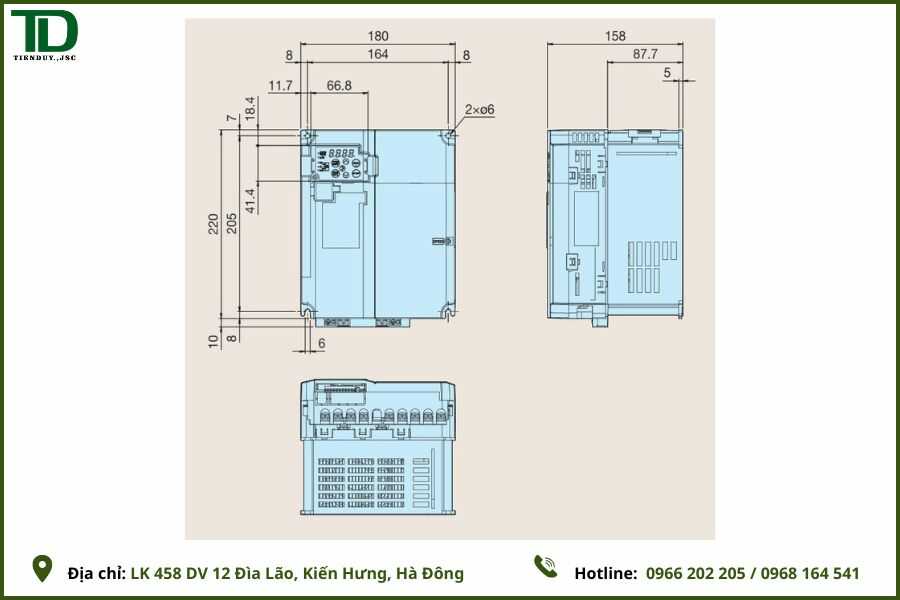

Kích thước Biến tần FUJI ACE FRN0029E2S-4G
Biến tần FUJI ACE FRN0029E2S-4G được thiết kế nhỏ gọn, phù hợp lắp đặt trong các tủ điện công nghiệp mà không chiếm nhiều diện tích. Thiết kế này giúp việc bố trí thiết bị trong hệ thống điều khiển trở nên thuận tiện và dễ dàng hơn.
Kích thước cơ bản của Biến tần FUJI ACE FRN0029E2S-4G gồm:
Chiều cao (H): khoảng 230 mm
Chiều rộng (W): khoảng 180 mm
Chiều sâu (D): khoảng 158 mm
Trọng lượng của thiết bị khoảng 5 kg, giúp quá trình lắp đặt và bảo trì trở nên dễ dàng. Khi lắp đặt biến tần trong tủ điện, nên bố trí khoảng cách phù hợp để đảm bảo khả năng tản nhiệt và giúp thiết bị hoạt động ổn định trong thời gian dài.
Ưu điểm của Biến tần FUJI ACE FRN0029E2S-4G
Biến tần FUJI ACE FRN0029E2S-4G mang lại nhiều lợi ích cho hệ thống máy móc và dây chuyền sản xuất.
Thiết bị giúp tiết kiệm điện năng nhờ khả năng điều chỉnh tốc độ động cơ theo nhu cầu thực tế. Điều này đặc biệt hiệu quả trong các hệ thống bơm và quạt.
Khả năng khởi động mềm giúp giảm dòng khởi động, hạn chế sốc điện và giảm hao mòn cơ khí cho động cơ.
Biến tần FUJI ACE FRN0029E2S-4G còn có độ bền cao, khả năng vận hành ổn định và ít xảy ra sự cố trong quá trình sử dụng.
Ngoài ra, việc cài đặt và vận hành thiết bị cũng khá đơn giản, giúp người dùng dễ dàng sử dụng và bảo trì.
Ứng dụng của Biến tần FUJI ACE FRN0029E2S-4G
Biến tần FUJI ACE FRN0029E2S-4G được ứng dụng trong nhiều lĩnh vực công nghiệp khác nhau.
Trong các hệ thống băng tải, biến tần giúp điều chỉnh tốc độ vận chuyển sản phẩm phù hợp với từng công đoạn sản xuất.
Trong hệ thống quạt công nghiệp, thiết bị giúp điều chỉnh lưu lượng gió và giảm tiêu thụ điện năng.
Trong các hệ thống bơm nước, Biến tần FUJI ACE FRN0029E2S-4G giúp kiểm soát áp suất và lưu lượng nước ổn định hơn.
Ngoài ra, thiết bị còn được sử dụng trong các máy đóng gói, máy chế biến thực phẩm và nhiều loại máy móc tự động khác.
Kết luận
Biến tần FUJI ACE FRN0029E2S-4G là một giải pháp điều khiển động cơ hiệu quả cho các hệ thống công nghiệp hiện đại. Với khả năng vận hành ổn định, tiết kiệm điện năng và thiết kế nhỏ gọn, thiết bị này giúp tối ưu hiệu suất hoạt động của máy móc và giảm chi phí vận hành cho doanh nghiệp.
Nếu bạn đang tìm kiếm một thiết bị điều khiển động cơ bền bỉ và hiệu quả, Biến tần FUJI ACE FRN0029E2S-4G chắc chắn là lựa chọn đáng cân nhắc cho hệ thống của bạn.
