Thiết kế tủ điện công nghiệp: Tiêu chuẩn, bản vẽ và quy trình đấu nối
Thiết kế tủ điện là quá trình biến dữ liệu hệ thống thành một tổ hợp có thể chế tạo, kiểm tra, vận hành và bảo trì; bản vẽ đẹp chỉ là một phần của kết quả.
Bài viết thuộc cụm nội dung tủ điện công nghiệp. Nếu cần đối chiếu thuật ngữ thiết bị, xem thêm sơ đồ mạch điện công nghiệp.
Tóm tắt nhanh
- Xác định tiêu chuẩn áp dụng và đặc tính giao diện ngay từ đầu, không bổ sung sau khi tủ đã lắp.
- Bộ hồ sơ tối thiểu thường gồm sơ đồ đơn tuyến, nguyên lý, đấu nối, layout, BOM, danh sách nhãn và cài đặt.
- IEC 61439 đánh giá tổ hợp hoàn chỉnh; chứng chỉ riêng của thiết bị không tự động chứng minh cả tủ phù hợp.
- Mọi thay thế thiết bị phải được xem xét tác động đến khả năng cắt, nhiệt, kích thước, phối hợp và hồ sơ xác nhận.
Bắt đầu từ yêu cầu hệ thống
Một đầu bài tốt phải nêu chức năng, nguồn, tải, chế độ vận hành, môi trường, giao diện và phạm vi bàn giao. Với tủ phân phối, trọng tâm là sơ đồ nguồn, dòng, ngắn mạch và phối hợp bảo vệ. Với tủ điều khiển, cần thêm mô tả công nghệ, I/O, trình tự, alarm và giao thức. Nếu đầu bài chỉ có danh sách thiết bị, thiết kế sẽ thiếu cơ sở để xác nhận tổ hợp có đáp ứng mục tiêu hay không.
Các giả định phải được ghi rõ: nhiệt độ môi trường, độ cao, hệ số đồng thời, hướng cáp, nguồn điều khiển, mức dự phòng và điều kiện lắp. Khi dữ liệu chưa có, người thiết kế cần lập danh sách câu hỏi thay vì tự chọn giá trị rồi giấu trong bản vẽ. Quản lý giả định giúp các bên hiểu phần nào cần cập nhật khi hiện trường thay đổi.
Xác định tiêu chuẩn và đặc tính giao diện
Dòng IEC 61439 là nền tảng phổ biến cho tổ hợp đóng cắt và điều khiển hạ áp. Phần 1 nêu quy tắc chung; phần 2 áp dụng cho tổ hợp công suất; phần 3 liên quan tủ phân phối dành cho người sử dụng thông thường trong phạm vi của nó. Dự án có thể áp dụng thêm yêu cầu quốc gia, ngành, chủ đầu tư hoặc tiêu chuẩn máy móc. Danh mục tiêu chuẩn phải ghi phiên bản và phạm vi, tránh ghi chung “theo IEC”.
Đặc tính giao diện gồm điện áp, dòng, tần số, dòng ngắn mạch, hệ thống nối đất, điều kiện môi trường, IP, phương thức lắp, khả năng bảo trì và giới hạn kích thước. Đây là cầu nối giữa thiết kế hệ thống và thiết kế tổ hợp. Nếu một thông số thay đổi, ví dụ dòng ngắn mạch tăng do thay máy biến áp, lựa chọn máy cắt, thanh cái và kết cấu có thể phải đánh giá lại.
Nguồn kỹ thuật: IEC TR 61439-0:2022 – hướng dẫn xác định đặc tính của tổ hợp. Hãy đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.
Tính toán điện và phối hợp bảo vệ
Thiết kế cần xác định dòng tải, tiết diện dây/cáp, khả năng mang dòng của thanh cái, sụt áp, dòng ngắn mạch và khả năng cắt của thiết bị. Bảo vệ phải vừa bảo vệ dây dẫn và thiết bị, vừa hạn chế phạm vi mất điện khi có sự cố. Chọn lọc và dự phòng tầng phải được kiểm tra bằng bảng hoặc phần mềm của nhà sản xuất khi cần.
Đối với động cơ, cần xét dòng khởi động, thời gian tăng tốc, chế độ làm việc và phối hợp giữa máy cắt, contactor, relay quá tải hoặc biến tần. Đối với tải điện tử, cần lưu ý dòng xung kích, sóng hài và dòng rò. Một dòng định mức giống nhau không có nghĩa hai loại tải dùng chung cài đặt bảo vệ.
Bản vẽ và BOM cần đến mức nào?
Sơ đồ đơn tuyến cho cái nhìn hệ thống; sơ đồ nguyên lý trình bày logic; sơ đồ đấu nối xác định dây và terminal; layout xác định vị trí; BOM khóa mã thiết bị và số lượng. Danh sách cáp, danh sách I/O, bảng cài đặt và ma trận nguyên nhân–kết quả được thêm theo độ phức tạp. Mỗi trang nên có mã tài liệu, phiên bản và trạng thái duyệt.
BOM không nên chỉ ghi tên chung như “MCCB 250A”. Cần mã hoặc thông số đủ để xác định khả năng cắt, số cực, bộ bảo vệ, phụ kiện và điện áp cuộn. Khi cho phép tương đương, tiêu chí tương đương phải được nêu. Điều này giúp báo giá minh bạch và tránh thay đổi âm thầm trong mua sắm.
Nguồn kỹ thuật: Schneider Electric – Electrical Installation Guide. Hãy đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.

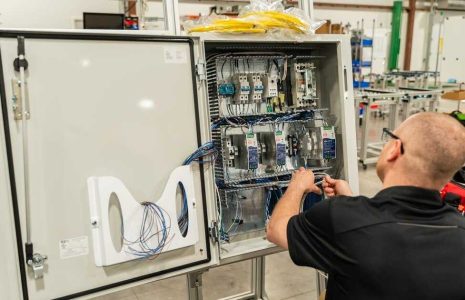

Thiết kế tủ điện bố trí, nhiệt và đường dây
Thiết kế tủ điện layout phải tạo đủ khoảng cách lắp, đường đi dây, vùng cáp lực, vùng tín hiệu và không gian thao tác. Thiết bị tỏa nhiệt như biến tần, nguồn và cuộn kháng cần được bố trí theo luồng gió. Nhiệt độ trong tủ được đánh giá từ tổn hao thiết bị, kích thước vỏ và môi trường; không nên chỉ thêm quạt sau khi chạy thử thấy nóng.
Dây phải được chọn theo dòng, điện áp, môi trường và phương pháp đi dây. Đầu cốt, terminal, máng dây và nhãn phải tương thích. Đường PE cần liên tục đến vỏ, cửa và các bộ phận kim loại cần nối bảo vệ. Việc phân tách mạch lực–điều khiển–truyền thông nên thể hiện trên layout và hướng dẫn đấu hiện trường.
Xác nhận thiết kế và kiểm tra thường lệ
IEC 61439 phân biệt xác nhận thiết kế với kiểm tra thường lệ. Xác nhận thiết kế đánh giá các đặc tính của mẫu hoặc hệ thống thiết kế bằng các phương pháp cho phép; kiểm tra thường lệ được thực hiện trên từng tổ hợp hoàn chỉnh để phát hiện lỗi vật liệu và lắp ráp. Hai khái niệm này không thể thay thế lẫn nhau.
Nhà lắp ráp tổ hợp chịu trách nhiệm cho sản phẩm hoàn chỉnh trong phạm vi của mình. Nếu thay đổi ngoài quy tắc của hệ thống đã được xác nhận, có thể cần đánh giá bổ sung. Hồ sơ phải truy xuất được cấu hình, vật liệu, bản vẽ, kết quả kiểm tra và thay đổi. Việc dán nhãn IEC mà không có hồ sơ tương ứng không tạo ra sự phù hợp.
Nguồn kỹ thuật: Siemens – IEC standards cho control panels. Hãy đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.
Quản lý thay đổi và hồ sơ hoàn công
Trong thi công, thay đổi là bình thường: tuyến cáp đổi, tải tăng, tín hiệu bổ sung hoặc thiết bị hết hàng. Mỗi thay đổi cần được đánh giá, phê duyệt và cập nhật bản vẽ/BOM. Bản vẽ redline tại công trường phải được chuyển thành as-built có kiểm soát; không nên để thông tin cuối cùng chỉ nằm trong tin nhắn hoặc trí nhớ của kỹ thuật viên.
Bộ bàn giao nên gồm bản vẽ PDF và file nguồn theo thỏa thuận, BOM, datasheet, chứng từ kiểm tra, cài đặt máy cắt/relay, backup chương trình, hướng dẫn vận hành và danh sách phụ tùng khuyến nghị. Hồ sơ tốt rút ngắn thời gian xử lý sự cố và là cơ sở an toàn cho mọi lần mở rộng sau này.

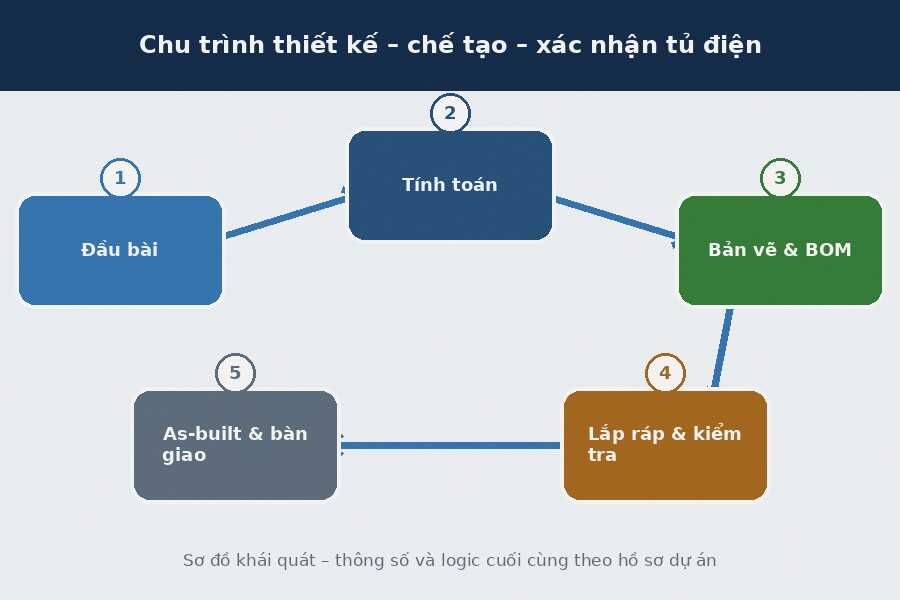

Quy trình triển khai đề xuất thiết kế tủ điện
- Lập yêu cầu và đặc tính giao diện
- Tính tải, ngắn mạch và bảo vệ
- Thiết kế sơ đồ, layout, nhiệt và BOM
- Duyệt thiết kế và quản lý thay đổi
- Lắp ráp, xác nhận và kiểm tra
- As-built, cài đặt và bàn giao
Quy trình trên cần được điều chỉnh theo quy mô, ranh giới hợp đồng và điều kiện dừng điện. Mỗi mốc duyệt nên có người chịu trách nhiệm, phiên bản tài liệu và tiêu chí chấp nhận. Cách quản lý này giúp giảm thay đổi muộn, đồng thời bảo đảm báo giá, sản phẩm và hồ sơ bàn giao cùng mô tả một cấu hình.
Checklist trước khi nghiệm thu
- Tiêu chuẩn ghi rõ phiên bản và phạm vi
- Dòng ngắn mạch tại điểm lắp đã xác định
- BOM đủ mã và phụ kiện
- Layout thể hiện vùng cáp, nhiệt và thao tác
- Có kế hoạch xác nhận thiết kế và kiểm tra thường lệ
- As-built, cài đặt và backup nằm trong bàn giao
Checklist không thay thế quy trình thử của dự án hoặc hướng dẫn nhà sản xuất. Các phép đo điện chỉ được thực hiện bởi người đủ năng lực, dùng thiết bị đo phù hợp và tuân thủ phương án an toàn.
sơ đồ nguyên lý tủ điện
thiết kế tủ điện trọn gói
Câu hỏi thường gặp về thiết kế tủ điện
Thiết bị có chứng chỉ IEC thì cả tủ có đạt IEC không?
Không tự động. Tổ hợp hoàn chỉnh còn phụ thuộc bố trí, liên kết, thanh cái, nhiệt, vỏ, dây và quá trình xác nhận/kiểm tra.
Có thể thiết kế tủ điện chỉ từ danh sách thiết bị không?
Danh sách thiết bị chưa đủ để xác định chức năng, phối hợp, môi trường và giao diện. Cần thêm dữ liệu hệ thống và yêu cầu vận hành.
Bản vẽ nào quan trọng nhất?
Không có một bản duy nhất thay thế các bản khác. Sơ đồ đơn tuyến, nguyên lý, đấu nối, layout và BOM trả lời các câu hỏi khác nhau.
Khi đổi mã thiết bị có cần duyệt lại không?
Có. Cần đánh giá khả năng cắt, kích thước, nhiệt, phụ kiện, phối hợp và tác động đến hồ sơ xác nhận trước khi chấp thuận.
Chuẩn bị đầu bài tủ điện cần báo giá?
Hãy gửi sơ đồ, danh sách tải, yêu cầu kỹ thuật, địa điểm và thời hạn dự kiến. Tiến Duy có thể tiếp nhận thông tin để làm rõ phạm vi, lập cấu hình/BOM và báo giá theo thời điểm. Báo giá cuối cùng phụ thuộc dữ liệu dự án và tình trạng cung ứng thiết bị.
Lưu ý: Nội dung mang tính hướng dẫn tổng quát, không thay thế thiết kế, đánh giá rủi ro, quy định pháp luật hoặc hồ sơ được phê duyệt của dự án cụ thể.
