Tủ điện điều khiển công nghiệp: Cấu tạo, sơ đồ nguyên lý và cách đấu nối
Một tủ điều khiển tốt phải biến yêu cầu công nghệ thành logic có thể kiểm chứng, đồng thời bảo vệ thiết bị và giúp vận hành, bảo trì thuận lợi.
Bài viết thuộc cụm nội dung tủ điện công nghiệp. Nếu cần đối chiếu thuật ngữ thiết bị, xem thêm sơ đồ mạch điện công nghiệp.
Tóm tắt nhanh
- Tách rõ mạch lực, mạch điều khiển và mạng truyền thông ngay từ bản vẽ.
- Sơ đồ nguyên lý mô tả logic; sơ đồ đấu nối và layout cho biết dây đi đâu và thiết bị đặt ở vị trí nào.
- PLC không thay thế các chức năng bảo vệ điện bắt buộc; biến tần cũng cần cấu hình và môi trường lắp đúng hướng dẫn hãng.
- FAT phải thử cả trạng thái bình thường, lỗi, mất tín hiệu, dừng khẩn và liên động.
Tủ điện điều khiển làm gì?

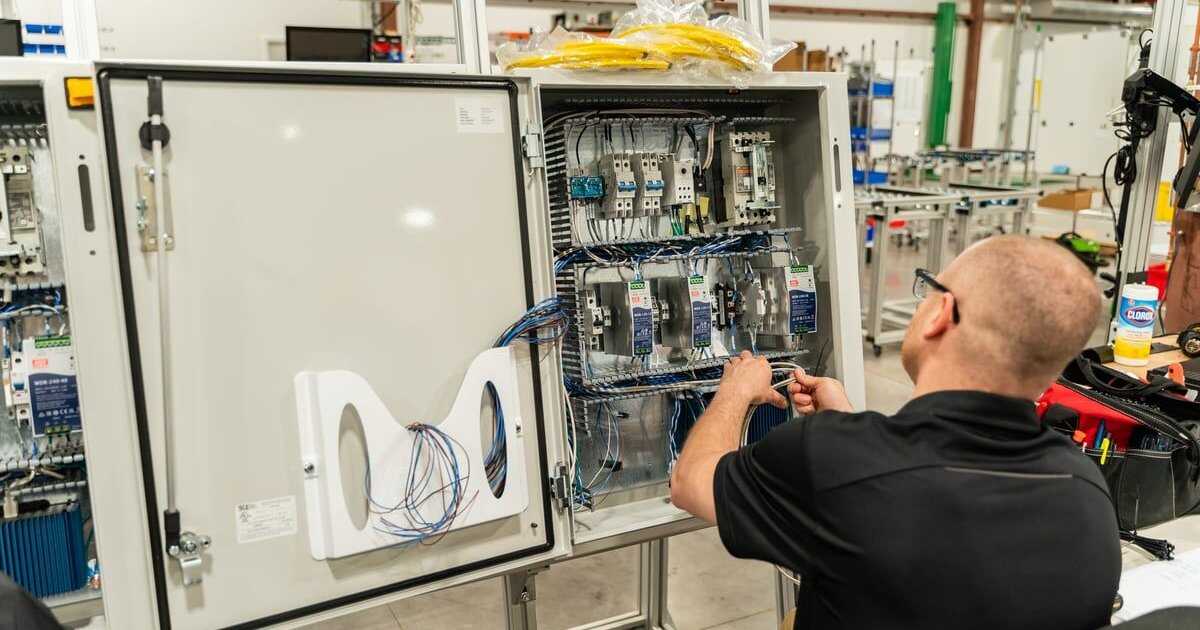

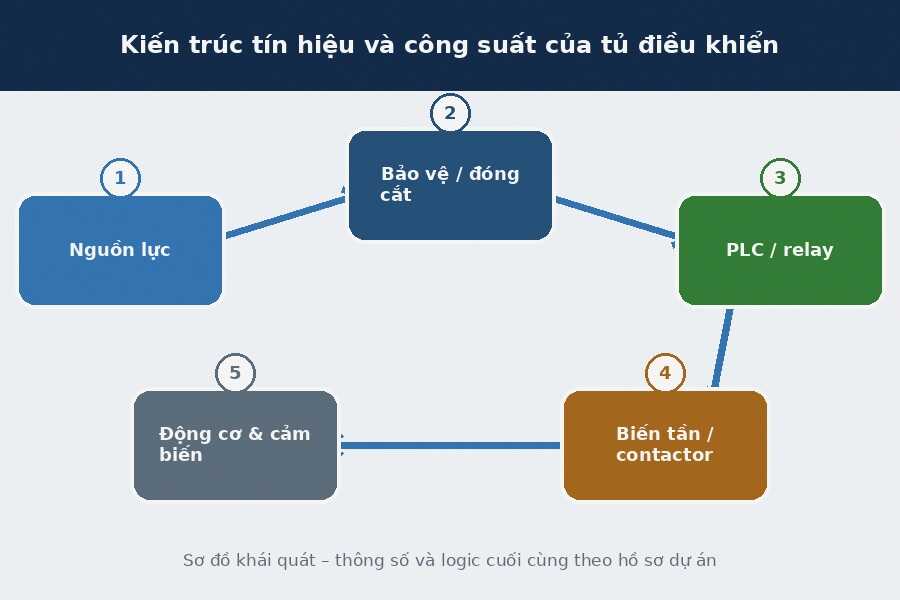

Tủ điện điều khiển nhận tín hiệu từ nút nhấn, cảm biến hoặc hệ thống giám sát, xử lý logic rồi phát lệnh đến contactor, biến tần, van hoặc cơ cấu chấp hành. Tùy dây chuyền, logic có thể dùng relay, timer, PLC, bộ điều khiển chuyên dụng hoặc phối hợp nhiều nền tảng. Mục tiêu không chỉ là làm máy chạy, mà còn phải kiểm soát trình tự, bảo vệ, cảnh báo và đưa thiết bị về trạng thái an toàn khi có bất thường.
Cấu hình tủ phụ thuộc công nghệ. Tủ bơm ưu tiên mức nước, áp suất và chế độ luân phiên; tủ băng tải chú trọng trình tự và liên động; tủ HVAC xử lý nhiệt độ, chênh áp và lịch vận hành. Vì vậy, một báo giá chính xác cần mô tả I/O, công suất tải, chế độ auto/manual, giao tiếp, màn hình, yêu cầu dự phòng và phạm vi lập trình.

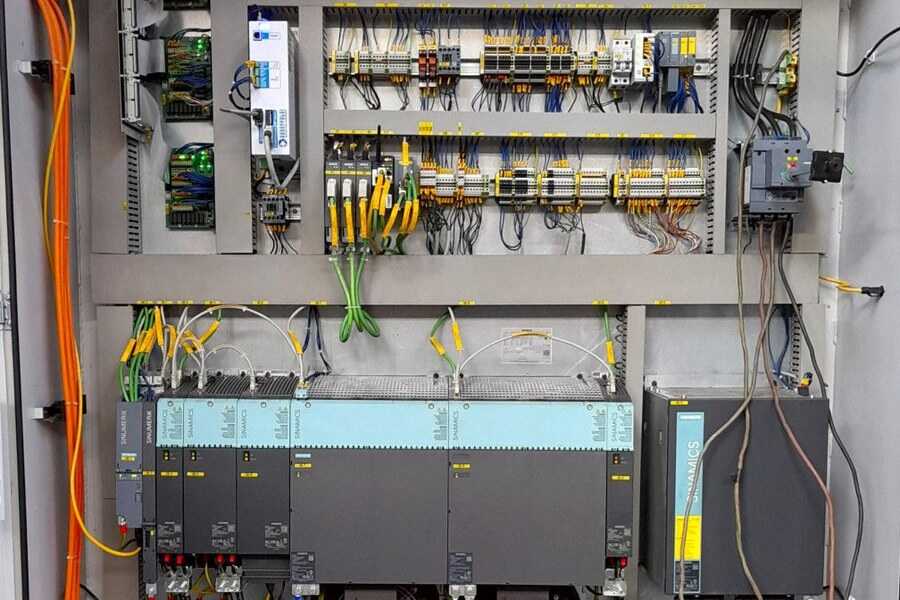

Các nhóm thiết bị trong tủ điện điều khiển
Nhóm nguồn và bảo vệ gồm máy cắt, cầu chì, nguồn điều khiển, thiết bị chống sét hoặc bảo vệ động cơ theo yêu cầu. Nhóm điều khiển có PLC, relay trung gian, timer, bộ chuyển đổi tín hiệu và terminal. Nhóm chấp hành gồm contactor, soft starter hoặc biến tần. Nhóm giao diện gồm nút nhấn, đèn báo, đồng hồ và HMI. Máng đi dây, thanh DIN, đầu cốt, nhãn và thanh tiếp địa là phần phụ trợ nhưng ảnh hưởng lớn đến chất lượng thi công.
Thiết bị phải được lựa chọn theo điện áp, dòng, tải, số lần thao tác, môi trường, khả năng phối hợp và khả năng cung ứng lâu dài. Không nên chỉ ghép các mã thiết bị riêng lẻ rồi kỳ vọng tổ hợp sẽ tự động đạt yêu cầu. Catalogue chính thức của nhà sản xuất cần được dùng để kiểm tra khoảng cách, tản nhiệt, phụ kiện, sơ đồ đấu và điều kiện giảm định mức.
Nguồn kỹ thuật: Siemens – tài nguyên thiết kế và xây dựng tủ điều khiển. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.
Phân biệt các loại bản vẽ
Sơ đồ đơn tuyến trình bày đường đi chính của nguồn và các phần tử bảo vệ. Sơ đồ nguyên lý thể hiện quan hệ điện và logic giữa cuộn dây, tiếp điểm, tín hiệu vào–ra. Sơ đồ đấu nối chỉ rõ số dây, số terminal và điểm đầu cuối. Layout mô tả vị trí vật lý của thiết bị trên cánh tủ, tấm lắp hoặc trong khoang. Danh sách I/O và bảng địa chỉ bổ sung thông tin cho PLC, HMI và hệ thống giám sát.
Nếu chỉ có một ảnh tủ điện điều khiển mẫu mà không có bản mô tả chức năng, người lắp ráp phải tự suy đoán logic và rất dễ tạo ra sai khác. Hồ sơ tốt phải cho phép một kỹ sư độc lập hiểu được máy vận hành thế nào, bảo vệ nào tác động trước, tín hiệu lỗi hiển thị ở đâu và cách cô lập một phần hệ thống khi bảo trì.
Nguyên tắc đấu tủ điện công nghiệp
Đấu nối bắt đầu sau khi bản vẽ và BOM được duyệt. Dây phải đúng tiết diện, cấp điện áp, màu nhận diện và bán kính uốn; đầu cốt tương thích với dây và terminal; số dây trùng với bản vẽ. Mạch lực và mạch tín hiệu nên được phân luồng để hạn chế nhiễu. Cáp shield cần xử lý màn chắn theo thiết kế và hướng dẫn thiết bị, không tùy tiện nối ở mọi điểm.
Mạch dừng khẩn, liên động cửa, bảo vệ quá tải và tín hiệu an toàn phải được xem xét riêng theo đánh giá rủi ro của máy. Không dùng phần mềm như một lớp bảo vệ duy nhất nếu chức năng yêu cầu mạch an toàn chuyên dụng. Sau đấu dây, kiểm tra point-to-point, cách điện, liên tục PE và cực tính nguồn điều khiển trước khi cấp điện thử.
Nguồn kỹ thuật: Schneider Electric – Control Panel Technical Guide. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.
PLC, biến tần và truyền thông
PLC phù hợp khi logic có nhiều trạng thái, cần thay đổi chương trình hoặc trao đổi dữ liệu. Biến tần giúp điều chỉnh tốc độ động cơ nhưng phải chọn theo tải, dòng, chế độ quá tải, phương pháp hãm và môi trường. Khoảng cách lắp, luồng gió và yêu cầu EMC của biến tần cần tuân theo tài liệu hãng; đặt nhiều biến tần sát nhau mà không tính nhiệt là lỗi thường gặp.
Với mạng Modbus, Profinet hoặc Ethernet công nghiệp, cần chốt kiến trúc, địa chỉ, cáp, đầu nối, phân đoạn mạng và quyền truy cập. Bản backup chương trình PLC/HMI, phiên bản phần mềm và danh sách tham số biến tần phải nằm trong hồ sơ bàn giao. Nếu thiếu, một lỗi nhỏ về sau có thể kéo dài thời gian dừng máy vì không thể khôi phục cấu hình.
FAT và chạy thử tại công trường
FAT nên dùng checklist bám theo bản mô tả chức năng. Ngoài việc thử từng nút nhấn và đèn báo, cần mô phỏng lỗi cảm biến, mất pha, quá tải, mất truyền thông, dừng khẩn và khởi động lại sau mất điện. Mỗi liên động phải có kết quả mong đợi rõ ràng. Các tín hiệu analog cần kiểm tra dải đo, đơn vị và chiều tác động.
Tại công trường, SAT bổ sung kiểm tra dây ngoài tủ, chiều quay động cơ, tín hiệu thực, điều kiện công nghệ và kết nối với hệ thống khác. Mọi thay đổi chương trình sau FAT phải được quản lý phiên bản và cập nhật bản vẽ. Nghiệm thu chỉ hoàn tất khi hồ sơ as-built, source code, backup và hướng dẫn vận hành được bàn giao theo phạm vi hợp đồng.
Nguồn kỹ thuật: IEC 61439-1:2020 – quy tắc chung cho tổ hợp hạ áp. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.
Cách đánh giá một đơn vị đấu nối
Đừng đánh giá chỉ bằng ảnh tủ đẹp. Hãy yêu cầu quy trình duyệt bản vẽ, danh mục thiết bị có mã rõ ràng, tiêu chí đánh số dây, kiểm soát lực siết, mẫu checklist FAT và phạm vi tài liệu bàn giao. Đơn vị phù hợp phải giải thích được các giả định kỹ thuật, điểm còn thiếu trong đầu bài và tác động khi thay đổi thiết bị.
Với dự án cần lập trình, cần chốt quyền sở hữu source code, mật khẩu quản trị, định dạng file backup và hỗ trợ sau bàn giao. Cũng nên phân định ai cấp cảm biến, ai kéo cáp hiện trường, ai chịu trách nhiệm interlock liên hệ thống. Ranh giới công việc rõ sẽ giảm phát sinh và giúp báo giá có thể so sánh.
Quy trình triển khai đề xuất
- Thu thập mô tả công nghệ và I/O
- Thiết kế sơ đồ lực, điều khiển và layout
- Duyệt BOM, giao thức và giao diện
- Lắp ráp, đấu nối, lập trình
- FAT theo kịch bản
- SAT, backup và bàn giao
Quy trình cần được điều chỉnh theo quy mô, ranh giới hợp đồng và điều kiện dừng điện. Mỗi mốc duyệt nên có người chịu trách nhiệm, phiên bản tài liệu và tiêu chí chấp nhận để báo giá, sản phẩm và hồ sơ cùng mô tả một cấu hình.
Checklist trước khi nghiệm thu
- Số dây và terminal trùng bản vẽ
- Mạch lực, tín hiệu và truyền thông được phân tách
- PE và liên kết cửa tủ liên tục
- Mọi trạng thái lỗi và dừng khẩn đã được thử
- Có backup PLC/HMI và danh sách tham số
- Bản vẽ as-built phản ánh thay đổi cuối cùng
Checklist không thay thế quy trình thử của dự án hoặc hướng dẫn nhà sản xuất. Các phép đo điện chỉ được thực hiện bởi người đủ năng lực, dùng thiết bị đo phù hợp và tuân thủ phương án an toàn.
Liên kết trong cụm nội dung
Màu cam gạch chân là anchor chờ; gắn URL sau khi bài đích được xuất bản.
đơn vị đấu nối tủ điện
Câu hỏi thường gặp tủ điện điều khiển
Tủ điện điều khiển có bắt buộc dùng PLC không?
Không. Mạch đơn giản có thể dùng relay và timer. PLC phù hợp khi logic phức tạp, cần chẩn đoán, truyền thông hoặc thay đổi chương trình.
Sơ đồ nguyên lý khác sơ đồ đấu nối thế nào?
Sơ đồ nguyên lý mô tả quan hệ logic điện; sơ đồ đấu nối chỉ rõ dây, terminal và điểm đầu cuối thực tế.
Có thể đặt biến tần và PLC chung một tủ không?
Có thể nếu thiết kế giải quyết khoảng cách, tản nhiệt, EMC, nối đất và phân luồng dây theo hướng dẫn thiết bị.
Cần bàn giao những file chương trình nào?
Nên có source PLC/HMI, bản backup chạy được, phiên bản phần mềm, danh sách tham số và thông tin quyền truy cập theo hợp đồng.
Chuẩn bị đầu bài tủ điện điều khiển cần báo giá?
Hãy gửi sơ đồ, danh sách tải, yêu cầu kỹ thuật, địa điểm và thời hạn dự kiến. Tiến Duy có thể tiếp nhận thông tin để làm rõ phạm vi, lập cấu hình/BOM và báo giá theo thời điểm. Báo giá cuối cùng phụ thuộc dữ liệu dự án và tình trạng cung ứng thiết bị.
Lưu ý: Nội dung mang tính hướng dẫn tổng quát, không thay thế thiết kế, đánh giá rủi ro, quy định pháp luật hoặc hồ sơ được phê duyệt của dự án cụ thể.
