Tủ điện tụ bù: Nguyên lý hoạt động, cấu tạo và cách chọn an toàn
Tủ điện tụ bù đóng cắt từng cấp tụ để cung cấp công suất phản kháng gần tải, nhưng phải đánh giá sóng hài, nhiệt và chế độ vận hành trước khi chọn cấu hình.
Bài viết thuộc cụm nội dung tủ điện công nghiệp. Nếu cần đối chiếu thuật ngữ thiết bị, xem thêm thiết bị điện công nghiệp.
Tóm tắt nhanh
- Tủ điện tụ bù cải thiện hệ số công suất bằng cách cấp công suất phản kháng tại điểm lắp.
- Dung lượng cần thiết có thể ước tính bằng Qc = P × (tanφ1 − tanφ2), nhưng dữ liệu tải thực tế vẫn là cơ sở quan trọng.
- Môi trường có sóng hài cần được đo và đánh giá trước khi chọn tụ, cuộn kháng hoặc giải pháp lọc.
- Tụ điện tụ bù có thể còn điện áp sau khi cắt; bảo trì phải chờ xả điện và xác nhận hết điện theo quy trình an toàn.
Vì sao cần bù công suất phản kháng?
Nhiều tải cảm như động cơ và máy biến áp cần công suất phản kháng để tạo từ trường. Phần công suất này không trực tiếp tạo ra công cơ học nhưng làm tăng dòng điện chạy trong cáp và thiết bị. Khi hệ số công suất thấp, cùng một mức công suất tác dụng có thể đòi hỏi dòng lớn hơn, làm tăng tổn hao và giảm dung lượng khả dụng của hệ thống.
Tủ điện tụ bù cung cấp một phần công suất phản kháng gần điểm tiêu thụ, nhờ đó giảm lượng phải lấy từ nguồn. Mục tiêu không phải đưa hệ số công suất lên giá trị cao nhất bằng mọi giá. Bù dư có thể gây chế độ hệ số công suất dẫn, tăng điện áp hoặc tạo điều kiện cộng hưởng. Giá trị mục tiêu phải phù hợp chính sách vận hành và yêu cầu của đơn vị cung cấp điện.
Nguyên lý hoạt động của tủ điện tụ bù

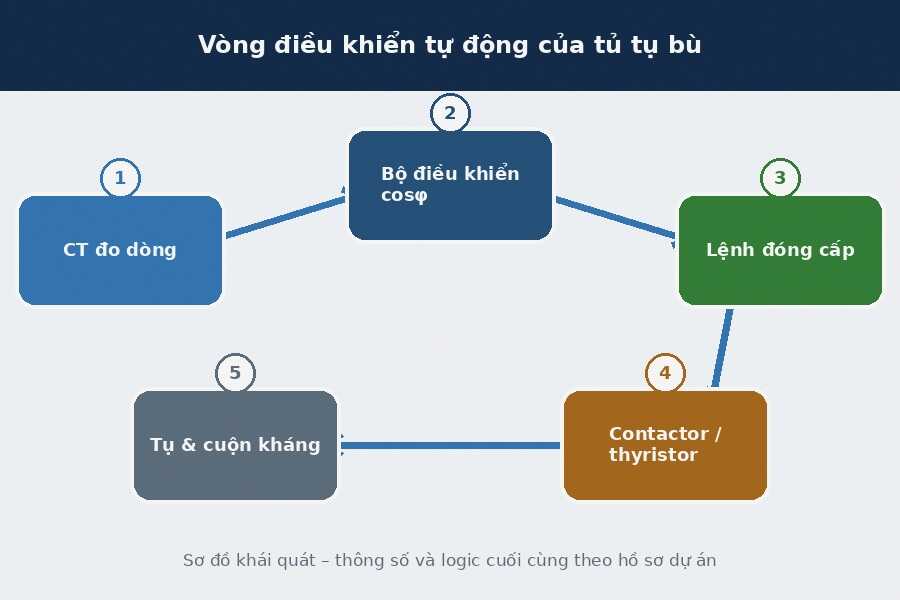

Biến dòng CT gửi tín hiệu về bộ điều khiển hệ số công suất. Bộ điều khiển so sánh giá trị đo với mục tiêu và quyết định đóng hoặc cắt từng cấp tụ. Việc chia nhỏ dung lượng thành nhiều cấp giúp hệ thống bám theo biến thiên của tải. Trình tự đóng cắt thường được luân phiên để phân bố số lần thao tác và có thời gian chờ cho tụ xả trước khi đóng lại.
Ở tải thay đổi chậm, contactor chuyên dụng cho tụ bù thường là lựa chọn phổ biến. Với tải biến thiên nhanh, giải pháp đóng cắt bằng thyristor có thể phù hợp hơn nhưng chi phí và yêu cầu nhiệt khác. Bộ điều khiển phải được cài đúng tỷ số CT, chiều CT, sơ đồ pha, dung lượng từng cấp và thời gian đóng cắt; sai một tham số có thể khiến tủ đóng cấp ngược hoặc dao động liên tục.
Nguồn kỹ thuật: IEC 61921:2017 – tụ điện công suất và tổ hợp hiệu chỉnh hệ số công suất hạ áp. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.

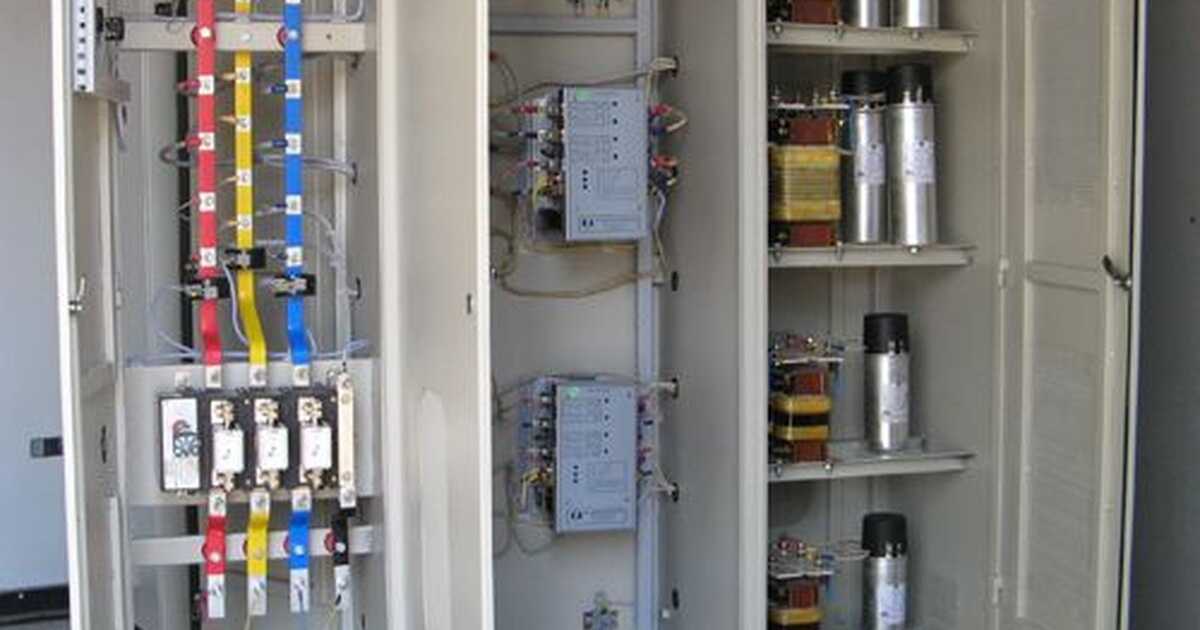

Các thành phần chính

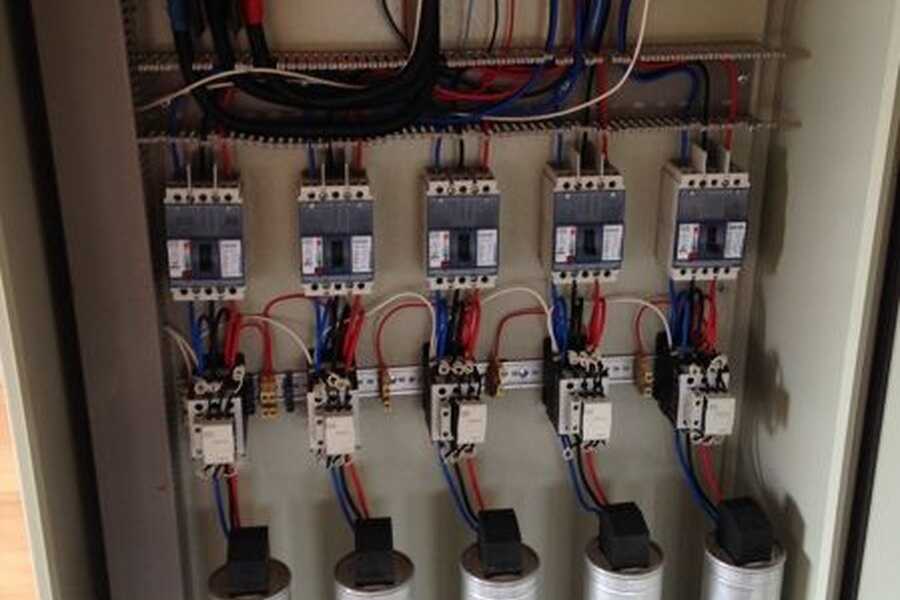

Ngoài tụ và bộ điều khiển, tủ có thiết bị bảo vệ đầu vào, thanh cái, cầu chì hoặc bảo vệ từng cấp, contactor tụ bù, điện trở xả, quạt và cảm biến nhiệt khi cần. Cuộn kháng lọc được dùng trong cấu hình detuned để thay đổi tần số cộng hưởng của nhánh tụ–kháng và hạn chế tác động của một số thành phần sóng hài. Tỷ lệ kháng không được chọn theo thói quen mà phải dựa trên phân tích hệ thống.
Contactor thông thường có thể chịu dòng xung đóng tụ không phù hợp. Contactor chuyên dụng thường có cơ cấu hạn chế dòng xung hoặc phụ kiện tương ứng. Tụ cũng phải có điện áp định mức, dung sai và điều kiện nhiệt phù hợp. Việc thay một cấp tụ bằng mã khác chỉ dựa trên cùng kVAr có thể làm thay đổi dòng, kích thước và khả năng chịu điện áp.
Cách ước tính dung lượng kVAr
Công thức thường dùng là Qc = P × (tanφ1 − tanφ2), trong đó P là công suất tác dụng, φ1 tương ứng hệ số công suất hiện tại và φ2 tương ứng mục tiêu. Công thức cho một ước tính ban đầu khi tải tương đối ổn định. Với nhà máy có biểu đồ phụ tải biến đổi, nên dùng dữ liệu đo theo thời gian để xác định dung lượng tổng và cách chia cấp.
Đặt toàn bộ bù tại MSB đơn giản nhưng không luôn giảm dòng trên các nhánh ở xa. Bù theo khu vực hoặc tại tải lớn có thể giảm tổn hao tốt hơn nhưng tăng số điểm quản lý. Quyết định cần cân nhắc cấu trúc mạng, không gian, chế độ đóng tải và trách nhiệm bảo trì. Không nên chỉ lấy số tiền phạt hoặc hóa đơn một tháng làm dữ liệu duy nhất.
Nguồn kỹ thuật: ABB – contactor cho đóng cắt tụ điện. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.
Sóng hài và nguy cơ cộng hưởng
Biến tần, bộ chỉnh lưu, UPS và tải điện tử tạo dòng không sin. Tụ điện có trở kháng giảm theo tần số nên có thể hút dòng hài, quá nhiệt hoặc tương tác với cảm kháng hệ thống tạo cộng hưởng. Dấu hiệu có thể là cầu chì cấp tụ đứt, tụ phồng, contactor nóng, tiếng ồn hoặc dòng cấp tụ cao bất thường.
Trước khi mở rộng tụ ở hệ thống nhiều tải phi tuyến, nên đo phổ hài và đánh giá tại nhiều chế độ tải. Cuộn kháng detuned không đồng nghĩa với lọc hết sóng hài; nó là một phần của giải pháp được tính toán. Khi mục tiêu là giảm méo hài, có thể cần bộ lọc thụ động hoặc chủ động được thiết kế riêng.
Bố trí, thông gió và an toàn
Tụ và cuộn kháng sinh nhiệt, vì vậy luồng gió, khoảng cách và nhiệt độ trong tủ phải được kiểm soát. Không đặt quạt theo cảm tính; cần xác định hướng hút–thổi, vị trí lọc bụi và đường thoát khí. Dây dẫn từng cấp phải chịu dòng thực tế và nhiệt; terminal phải được siết theo hướng dẫn thiết bị.
Sau khi cắt nguồn, tụ vẫn có thể giữ điện tích. Nhân sự bảo trì phải cô lập nguồn, khóa và treo thẻ, chờ thời gian xả theo hướng dẫn, đo xác nhận hết điện rồi mới thao tác. Tụ phồng, rò dầu, biến màu hoặc có mùi bất thường phải được xử lý theo quy trình; không chạm hoặc tiếp tục đóng thử để quan sát.
Nguồn kỹ thuật: Eaton – hướng dẫn power factor correction. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.
Vận hành và bảo trì
Theo dõi hệ số công suất, số cấp đang đóng, dòng từng cấp, nhiệt độ và số lần thao tác giúp phát hiện suy giảm sớm. Nếu một cấp không đóng, cần kiểm tra lệnh điều khiển, cầu chì, contactor, điện dung và terminal; không chỉ thay tụ. Nếu tủ đóng cắt liên tục, kiểm tra chiều CT, cài đặt, tải biến thiên và thời gian chờ.
Hồ sơ tủ nên có sơ đồ, dung lượng từng cấp, tỷ số CT, cài đặt bộ điều khiển và kết quả đo ban đầu. Khi thay tụ hoặc contactor, cập nhật lịch sử thiết bị để so sánh tuổi thọ giữa các cấp. Bảo trì dựa trên dữ liệu thường hiệu quả hơn thay toàn bộ theo lịch cố định mà không đo kiểm.
Quy trình triển khai đề xuất
- Đo phụ tải và hệ số công suất
- Đánh giá sóng hài và vị trí bù
- Tính kVAr, chia cấp và chọn thiết bị
- Thiết kế nhiệt, bảo vệ và bố trí
- FAT bộ điều khiển và từng cấp
- Theo dõi dữ liệu sau đóng điện
Quy trình cần được điều chỉnh theo quy mô, ranh giới hợp đồng và điều kiện dừng điện. Mỗi mốc duyệt nên có người chịu trách nhiệm, phiên bản tài liệu và tiêu chí chấp nhận để báo giá, sản phẩm và hồ sơ cùng mô tả một cấu hình.
Checklist trước khi nghiệm thu
- CT đúng tỷ số, đúng chiều và đúng pha
- Dung lượng từng cấp trùng cài đặt
- Có thời gian xả trước khi đóng lại
- Nhiệt độ và thông gió trong giới hạn thiết bị
- Cầu chì, contactor và dây dẫn đúng cho tụ
- Đã đánh giá sóng hài khi có tải phi tuyến
Checklist không thay thế quy trình thử của dự án hoặc hướng dẫn nhà sản xuất. Các phép đo điện chỉ được thực hiện bởi người đủ năng lực, dùng thiết bị đo phù hợp và tuân thủ phương án an toàn.
Liên kết trong cụm nội dung
Màu cam gạch chân là anchor chờ; gắn URL sau khi bài đích được xuất bản.
tủ điện phân phối
bảo dưỡng tủ điện
Câu hỏi thường gặp
Tủ điện tụ bù có giúp giảm điện năng tiêu thụ không?
Tủ điện tụ bù có thể giảm tổn hao trên một phần hệ thống và giải phóng dung lượng, nhưng không tạo ra công suất tác dụng. Hiệu quả phải đánh giá trên dữ liệu thực.
Có nên bù cosφ lên 1 không?
Không nên mặc định. Bù dư có thể gây hệ số công suất dẫn và rủi ro vận hành. Mục tiêu phải phù hợp yêu cầu hệ thống.
Tại sao tụ bù hay bị phồng?
Nguyên nhân có thể gồm quá áp, quá nhiệt, sóng hài, thông gió kém, lão hóa hoặc lựa chọn sai. Cần đo và kiểm tra toàn hệ thống trước khi thay.
Cuộn kháng có lọc hết sóng hài không?
Không. Cấu hình detuned chủ yếu tránh cộng hưởng và hạn chế một số tác động. Nhu cầu lọc hài cần phân tích riêng.
