Vỏ tủ điện công nghiệp: Ngoài trời, âm tường, inox 304 và cách chọn kích thước
Vỏ tủ điện không chỉ che thiết bị. Nó quyết định mức bảo vệ, không gian đấu nối, tản nhiệt, độ bền cơ khí và khả năng bảo trì của cả tổ hợp.
Bài viết thuộc cụm nội dung tủ điện công nghiệp. Nếu cần đối chiếu thuật ngữ thiết bị, xem thêm thiết bị điện công nghiệp.
Tóm tắt nhanh
- Không có một kích thước vỏ tủ điện tiêu chuẩn phù hợp cho mọi cấu hình.
- IP mô tả khả năng chống vật rắn và nước theo phép thử, không tự động chứng minh khả năng chống ăn mòn hay dùng ngoài trời lâu dài.
- Inox 304 phù hợp nhiều môi trường nhưng không phải lựa chọn tối ưu cho mọi hóa chất hoặc vùng có clorua cao.
- Kích thước phải chừa không gian cho thiết bị, máng dây, bán kính uốn cáp, thông gió, thao tác và mở rộng.
Vai trò kỹ thuật của vỏ tủ điện
Vỏ tủ điện tạo hàng rào bảo vệ người và thiết bị, giữ các bộ phận mang điện trong không gian được kiểm soát, đồng thời chống tác động của bụi, nước và va chạm theo thiết kế. Vỏ tủ điện còn là khung cơ khí để gắn thanh cái, thiết bị, máng dây và cửa; là một phần của đường tiếp địa; và ảnh hưởng đến nhiệt độ bên trong. Vì vậy, lựa chọn vỏ phải đi cùng cấu hình điện chứ không phải bước mua hộp sau cùng.
Một Vỏ tủ điện nhìn rộng vẫn có thể khó đấu dây nếu chiều sâu thiếu, cửa mở vướng hoặc gland plate quá nhỏ. Ngược lại, vỏ quá lớn làm tăng chi phí, chiếm diện tích và khó vận chuyển. Bản vẽ bố trí thiết bị ở tỷ lệ thực, kèm đường đi cáp, thường là cách tốt nhất để chốt kích thước trước gia công.
Hiểu đúng về cấp bảo vệ IP
Mã IP theo IEC 60529 dùng hai chữ số chính: số đầu liên quan bảo vệ khỏi vật rắn và tiếp cận bộ phận nguy hiểm; số sau liên quan nước. Một mức IP chỉ có ý nghĩa khi toàn bộ kết cấu, gioăng, khóa, lỗ cáp, quạt lọc và phụ kiện duy trì được mức bảo vệ. Khoan thêm lỗ hoặc lắp đầu cáp không phù hợp có thể làm giảm hiệu quả của vỏ tủ điện.
Cụm từ “tủ ngoài trời chống nước” thường quá chung. Ngoài mưa còn có nắng, tia UV, ngưng tụ, gió bụi, nhiệt và côn trùng. Có thể cần mái che, tấm chắn nắng, sưởi chống ngưng tụ, thoát nước, quạt lọc hoặc điều hòa tủ. IP cao không thay thế đánh giá ăn mòn, và một vỏ tủ điện kín hơn cũng có thể làm nhiệt bên trong tăng cao.
Nguồn kỹ thuật: IEC 60529 – giải thích hệ thống mã IP. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.

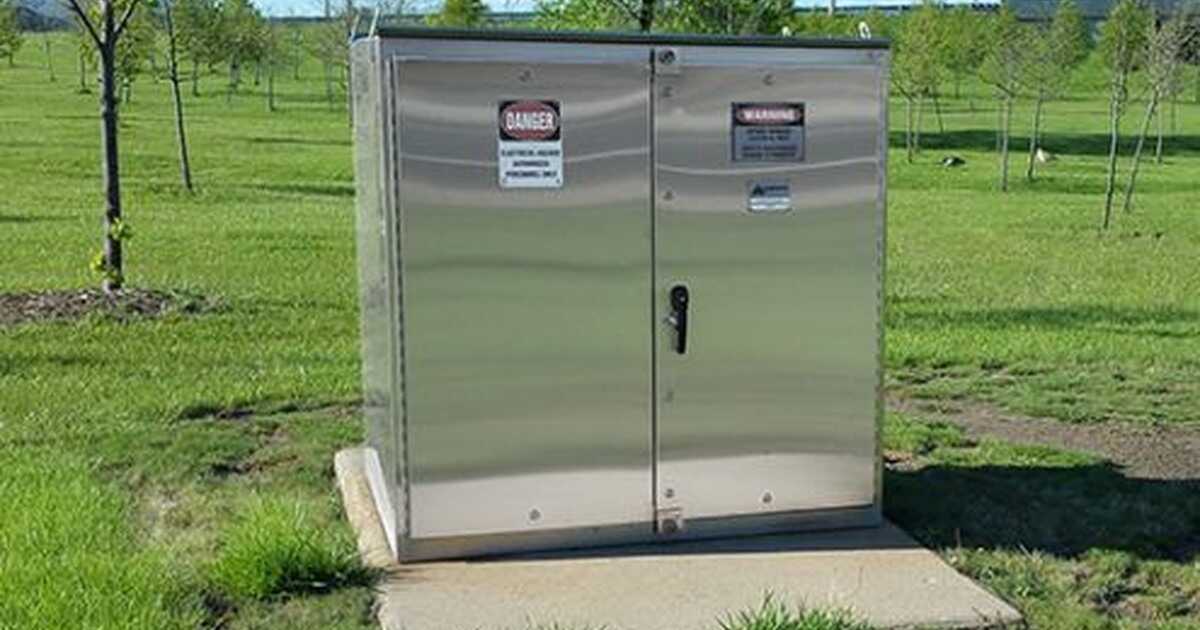

Sơn tĩnh điện, inox 304 và lựa chọn vật liệu
Thép sơn tĩnh điện là phương án kinh tế cho nhiều phòng điện và môi trường công nghiệp thông thường nếu chuẩn bị bề mặt, lớp sơn và bảo trì phù hợp. Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường và dễ vệ sinh, phù hợp thực phẩm hoặc khu vực ẩm ở mức thích hợp. Tuy nhiên, clorua, hóa chất, nhiệt và phương pháp vệ sinh có thể đòi hỏi cấp vật liệu khác.
Khi đặt vỏ inox, cần chốt mác vật liệu, bề mặt, chiều dày, loại khóa, bản lề, gioăng, phương pháp hàn và xử lý vùng hàn. Chỉ ghi “inox” không đủ. Với vỏ sơn, cần chốt màu, kết cấu, yêu cầu chống ăn mòn và vùng lắp. Chiều dày tôn phải phù hợp kích thước, tải thiết bị và độ cứng mong muốn.
Tủ treo, tủ đứng và tủ âm tường
Tủ treo tường phù hợp cấu hình nhỏ và vừa, nhưng tường và bộ gá phải chịu được tải. Tủ đứng có không gian lớn, dễ chia khoang và đưa cáp từ trên hoặc dưới. Tủ âm tường tiết kiệm không gian lối đi và có thẩm mỹ tốt, song phải phối hợp sớm với kiến trúc để chừa hốc, chiều sâu, ống và đường cáp.
Tủ âm tường đặc biệt dễ phát sinh khi kích thước hốc hoàn thiện khác bản vẽ. Cần đo hiện trạng, tính lớp hoàn thiện, khe lắp và khung viền. Việc bảo trì mặt sau thường không thể thực hiện, nên bố trí thiết bị và terminal phải cho phép thao tác hoàn toàn từ phía trước.
Nguồn kỹ thuật: IEC 62208:2023 – vỏ rỗng cho tổ hợp đóng cắt hạ áp. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.
Cách xác định kích thước vỏ tủ điện
Bắt đầu từ kích thước thật của thiết bị và khoảng cách lắp do nhà sản xuất quy định. Sau đó bố trí máng dây, terminal, thanh PE/N, vùng cáp lực, bán kính uốn, khoảng thao tác và vùng tản nhiệt. Với thanh cái hoặc thiết bị lớn, phải tính kết cấu đỡ và khoảng cách điện. Phần dự phòng chỉ nên thêm sau khi cấu hình cơ sở đã hợp lý.
Các dãy kích thước thương mại giúp rút ngắn thời gian và giảm chi phí, nhưng không phải “tiêu chuẩn” bắt buộc cho mọi tủ. Nếu dùng vỏ tủ điện đặt theo kích thước, bản vẽ cần thể hiện rộng × cao × sâu, vị trí lỗ, tấm gland, đế, mái che, cửa, khóa, bản lề, tấm lắp và hướng mở. Dung sai gia công cũng cần được chốt khi lắp ghép với thiết bị khác.
Tản nhiệt và xử lý ngưng tụ
Tổng tổn hao của thiết bị biến thành nhiệt trong tủ. Nhiệt độ bên trong phụ thuộc tổn hao, diện tích vỏ tủ điện, nhiệt độ môi trường, bức xạ nắng và lưu lượng gió. Quạt lọc phù hợp khi không khí môi trường đủ sạch; bộ trao đổi nhiệt hoặc điều hòa tủ có thể cần khi bụi, ẩm hoặc nhiệt cao. Mỗi giải pháp đều ảnh hưởng IP và bảo trì.
Ngưng tụ xảy ra khi bề mặt xuống dưới điểm sương, thường gặp ở tủ ngoài trời hoặc khu vực nhiệt độ thay đổi. Sưởi chống ngưng tụ, thermostat, thông gió phù hợp và bố trí lỗ thoát có thể được xem xét. Không dùng silica gel như giải pháp duy nhất cho tủ lớn vận hành dài hạn nếu không có kế hoạch thay và kiểm tra.
Nguồn kỹ thuật: Rittal AX stainless steel – giải pháp vỏ inox. Đối chiếu phạm vi áp dụng và phiên bản trong hồ sơ dự án.

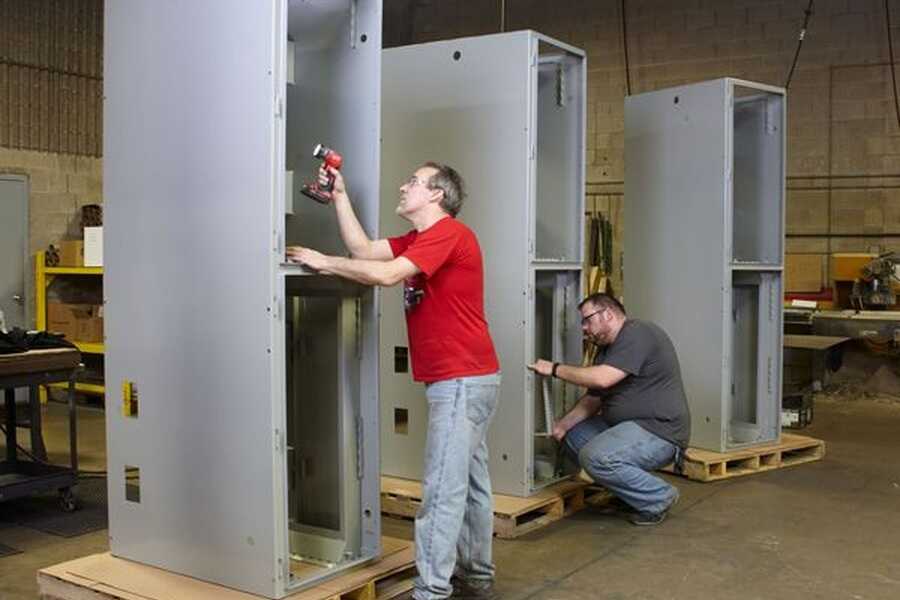

Checklist đặt gia công vỏ tủ điện
Hồ sơ yêu cầu nên có bản vẽ, vật liệu, chiều dày, màu hoặc bề mặt, IP, kiểu lắp, kích thước, tấm lắp, gland plate, mái che, khóa, bản lề, cửa trong, đế và số lượng. Nếu cần cắt CNC theo thiết bị, cung cấp bản vẽ lỗ và dung sai. Ảnh minh họa chỉ nên là tài liệu bổ sung, không thay cho kích thước.

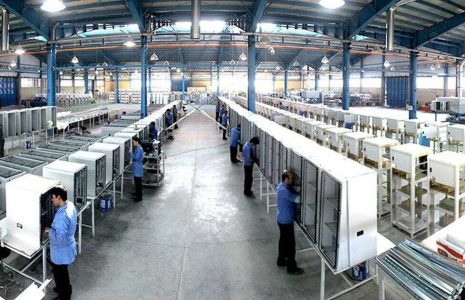

Khi đánh giá nhà sản xuất, kiểm tra năng lực thiết kế cơ khí, cắt–chấn–hàn, xử lý bề mặt, kiểm soát kích thước và khả năng lắp thử. Mẫu nghiệm thu cần bao gồm ngoại quan, kích thước, hoạt động cửa/khóa, liên tục tiếp địa, gioăng và phụ kiện. Cấp IP chỉ nên được công bố theo phạm vi có bằng chứng phù hợp, không suy diễn từ vật liệu hoặc hình dáng.

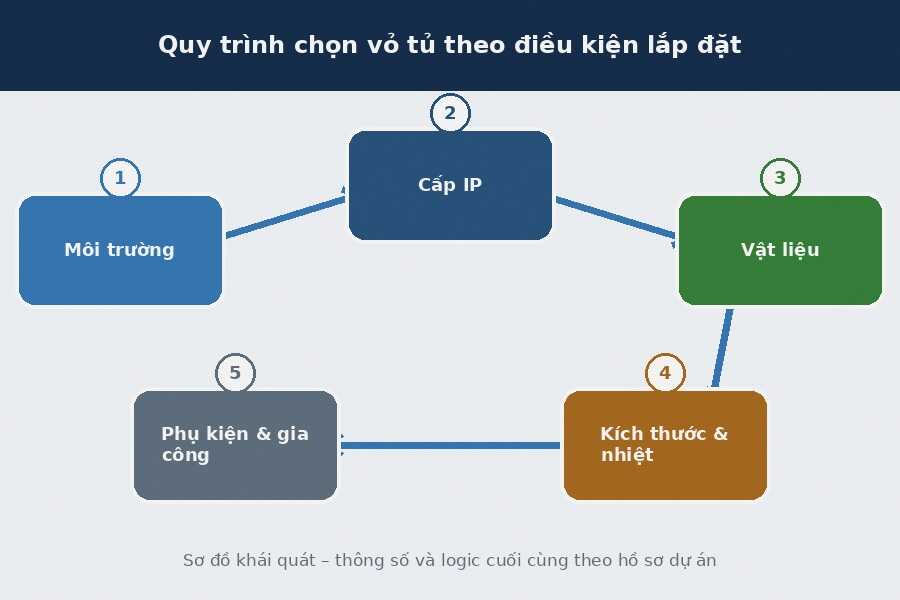

Quy trình triển khai đề xuất
- Khảo sát môi trường và kiểu lắp
- Chọn vật liệu, IP và xử lý nhiệt
- Bố trí thiết bị/cáp ở tỷ lệ thực
- Duyệt bản vẽ cơ khí và dung sai
- Gia công, xử lý bề mặt, lắp phụ kiện
- Kiểm tra kích thước, gioăng và tiếp địa
Quy trình cần được điều chỉnh theo quy mô, ranh giới hợp đồng và điều kiện dừng điện. Mỗi mốc duyệt nên có người chịu trách nhiệm, phiên bản tài liệu và tiêu chí chấp nhận để báo giá, sản phẩm và hồ sơ cùng mô tả một cấu hình.
Checklist trước khi nghiệm thu
- Kích thước rộng × cao × sâu và hướng cửa rõ
- Lỗ cáp, gland plate và bán kính uốn đủ
- Vật liệu, chiều dày, màu/bề mặt được ghi
- IP không bị phá bởi phụ kiện lắp thêm
- Có giải pháp nhiệt và ngưng tụ
- Cửa, tấm lắp và vỏ tủ điện được liên kết PE phù hợp
Checklist không thay thế quy trình thử của dự án hoặc hướng dẫn nhà sản xuất. Các phép đo điện chỉ được thực hiện bởi người đủ năng lực, dùng thiết bị đo phù hợp và tuân thủ phương án an toàn.
Liên kết trong cụm nội dung
Màu cam gạch chân là anchor chờ; gắn URL sau khi bài đích được xuất bản.
Câu hỏi thường gặp
IP65 có nghĩa là tủ dùng ngoài trời mãi mãi không?
Không. IP65 liên quan bụi và nước theo phép thử; ngoài trời còn có UV, ăn mòn, ngưng tụ, nhiệt và chất lượng lắp đặt.
Inox 304 có chống gỉ tuyệt đối không?
Không. Khả năng chống ăn mòn phụ thuộc môi trường, bề mặt, vùng hàn và hóa chất tiếp xúc. Một số môi trường cần vật liệu khác.
Kích thước vỏ tủ điện tiêu chuẩn là bao nhiêu?
Có các dãy kích thước thương mại phổ biến, nhưng kích thước đúng phải theo thiết bị, dây/cáp, nhiệt, thao tác và dự phòng của cấu hình.
Tủ âm tường cần lưu ý gì nhất?
Cần phối hợp kích thước hốc và chiều sâu sớm, đo hiện trạng, chừa khe lắp và bảo đảm mọi thao tác bảo trì thực hiện được từ phía trước.
Chuẩn bị đầu bài tủ điện cần báo giá?
Hãy gửi sơ đồ, danh sách tải, yêu cầu kỹ thuật, địa điểm và thời hạn dự kiến. Tiến Duy có thể tiếp nhận thông tin để làm rõ phạm vi, lập cấu hình/BOM và báo giá theo thời điểm. Báo giá cuối cùng phụ thuộc dữ liệu dự án và tình trạng cung ứng thiết bị.
Lưu ý: Nội dung mang tính hướng dẫn tổng quát, không thay thế thiết kế, đánh giá rủi ro, quy định pháp luật hoặc hồ sơ được phê duyệt của dự án cụ thể.
